Descripción
Descripción general del producto:

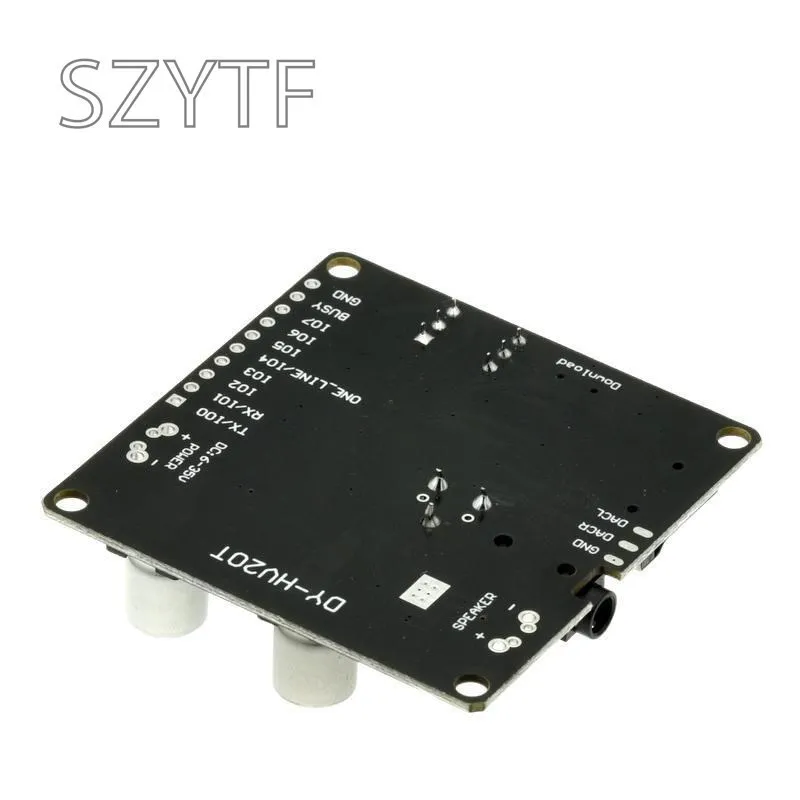

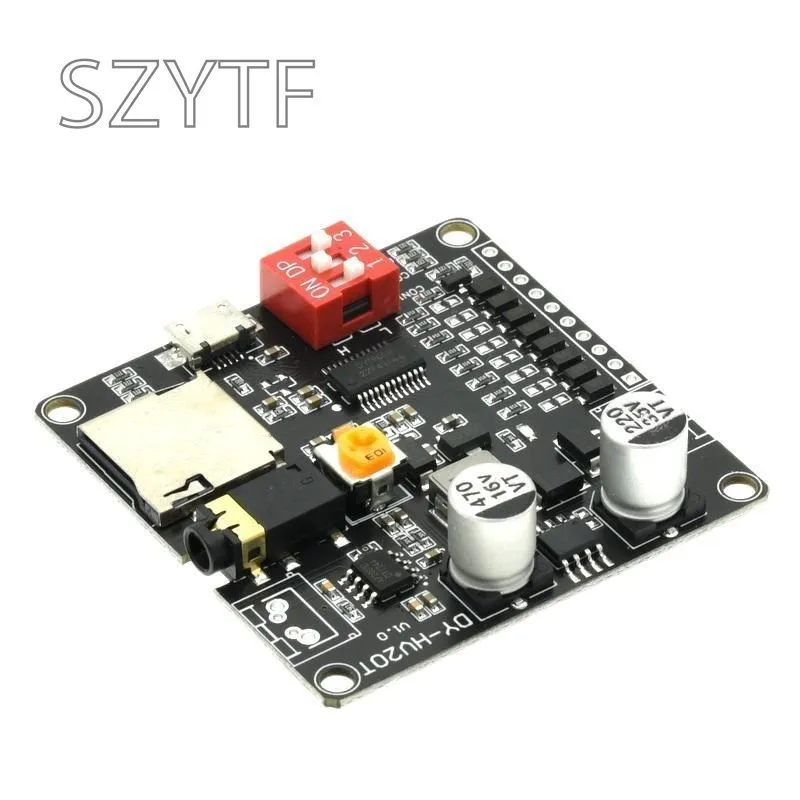

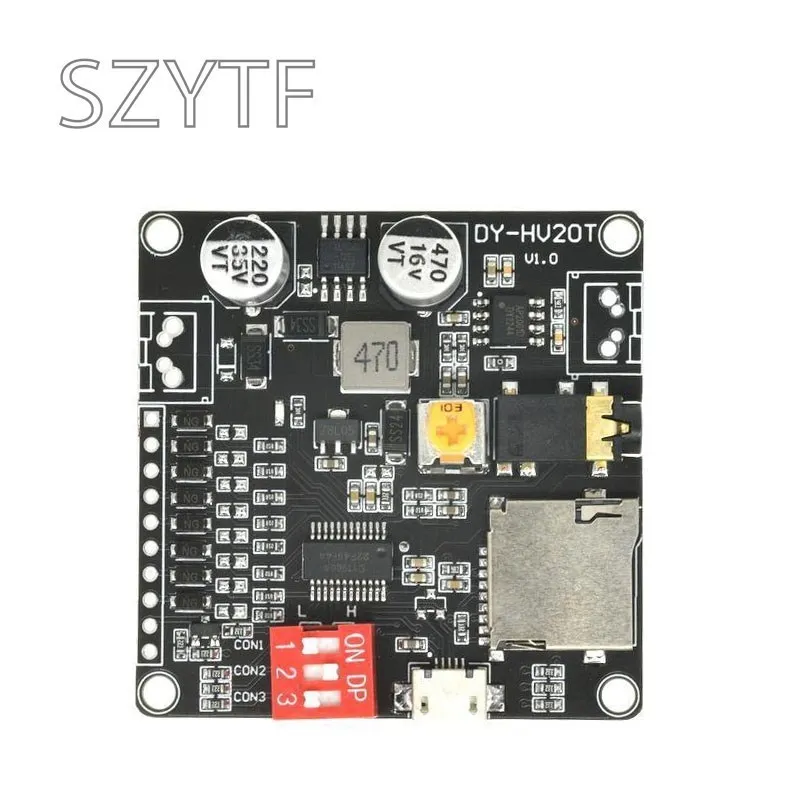

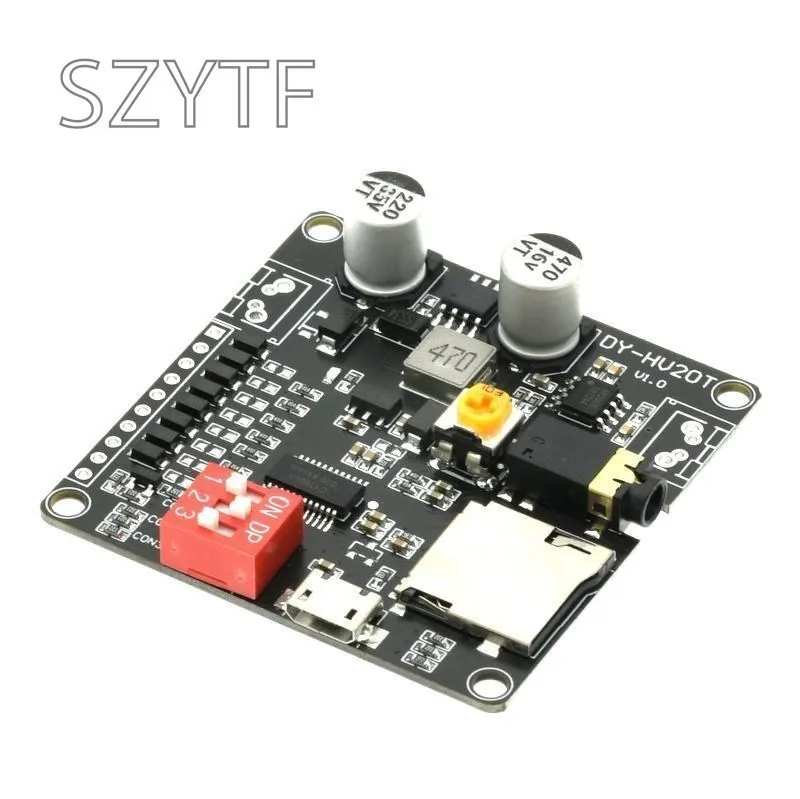

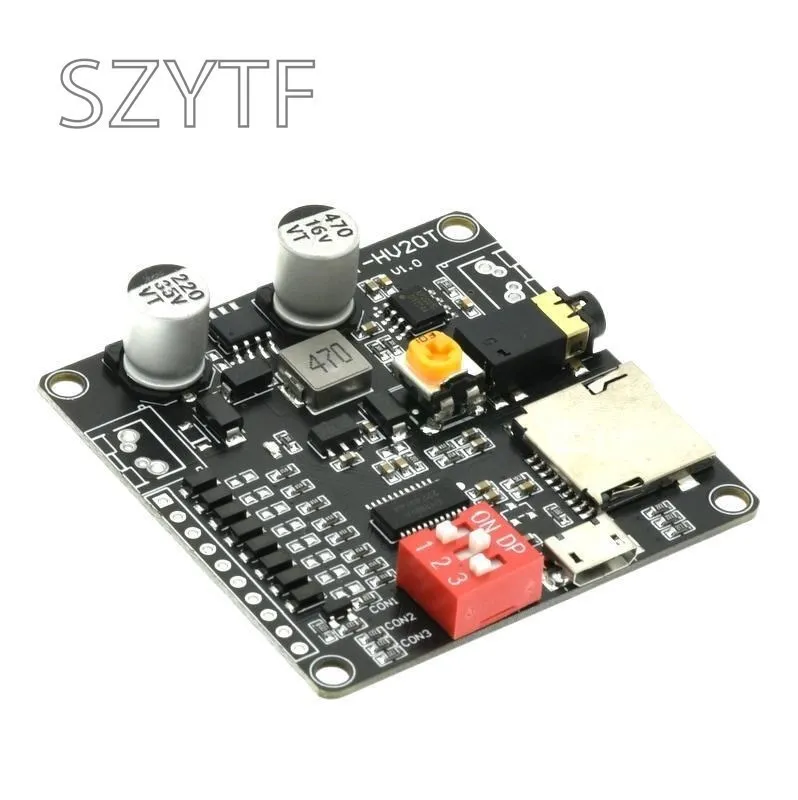

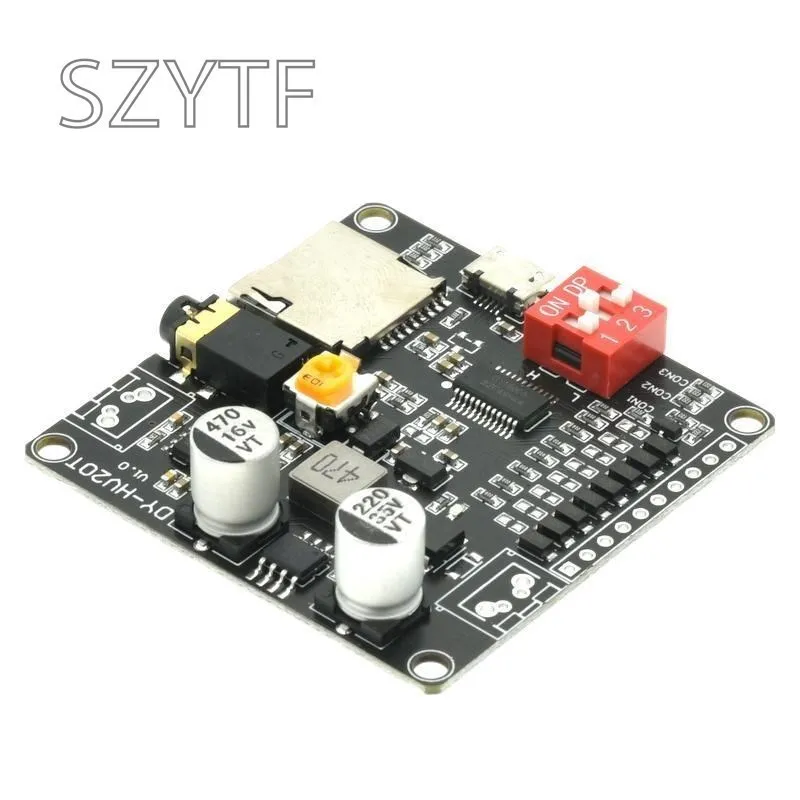

DY-HV20T es un módulo de reproducción de voz inteligente, disparador de segmento IO integrado, control de puerto serie UART, control de puerto serie de bus único ONE_line, MP3 estándar y otros 7 modos de trabajo, configuraciones simples de interruptor DIP;Amplificador de potencia Clase D de 20W integrado;Admite formato de decodificación MP3,WAV, puede admitir tarjetas TF de hasta 32G, se puede conectar a la computadora a través de un cable de datos USB, actualiza archivos de audio de almacenamiento TF.

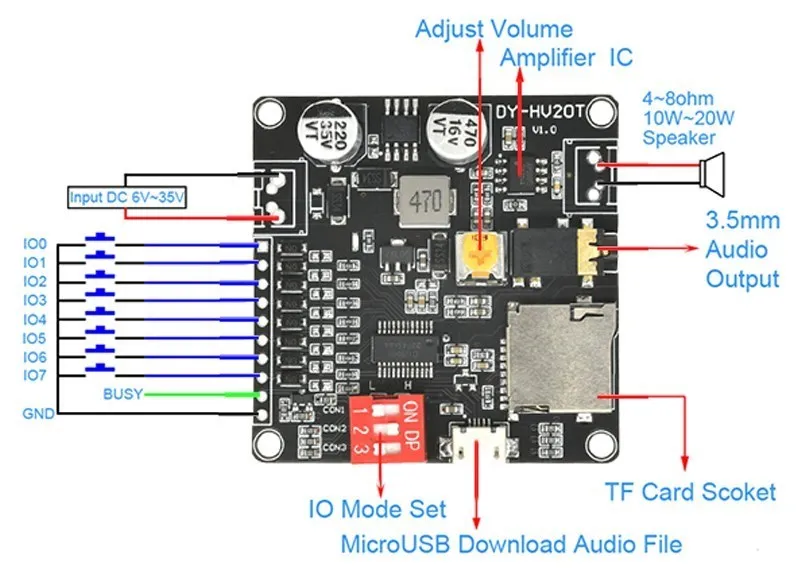

Módulo de reproducción de voz de grado industrial DY-HV20T:
Fuente de alimentación de amplio voltaje: CC: 6 ~ 35 V
Salida de alta potencia: salida del amplificador de potencia Clase D 20W
Almacenamiento de tarjeta TF: admite tarjeta de memoria de 32G
Reproducción de control mono o combinado de E/S de 8 canales
El puerto serie UART controla la reproducción
Reproducción de control OneLine de bus único
Protección ESD con diseño IO de 8 vías
Admite almacenamiento en tarjeta TF de 32 GB
USB copia directamente archivos de audio
Hay siete modos de disparo disponibles para interruptores DIP
Amplificador de potencia Clase D de 20W integrado
Perilla de control de volumen integrada
Reproducción de gatillo uno a uno de E/S
UART controla la reproducción
Reproducción de control de un solo bus
Características del producto:
1, admite formato de decodificación MP3, WAV.
2, admite la frecuencia de muestreo (KHz): 8/11,025/12/16/22 05/24/32/44.1/48.
3.Salida DAC de 24 bits, rango dinámico que admite 90 dB, la relación señal-ruido admite 85 dB.
4, voltaje de trabajo ultra amplio DC 6 ~ 35 V.
5, soporte máximo para tarjeta de memoria de 32G, se puede conectar a la computadora a través del cable de datos USB, actualización de archivos de audio de almacenamiento.
6, salida de amplificador de alta potencia integrada, accionamiento de bocina de 4Ω de hasta 20W, accionamiento de bocina de 8Ω de hasta 10W.
7, función de transmisión de voz de control de puerto serie UART, puede controlar la reproducción, pausa, selección de música, aumento o disminución de volumen y otras funciones, la selección máxima de 65535 pistas, velocidad en baudios de 9600 bits/s.
8.Admite la función de reproducción de disparador IO uno a uno.8 puertos IO activan de forma independiente 8 pistas o 8 puertos IO combinados disparan 255 pistas.
9, admite control de puerto serie de bus único One_line, puede controlar la reproducción, pausa, selección de canciones, aumento o disminución de volumen y otras funciones.
10. Admite 3 configuraciones IO para hasta 7 modos de trabajo seleccionados, configuraciones de interruptor DIP, operación simple.
Protección ESD de diseño IO de 11, 8 vías
Instrucciones de funcionamiento de modos:
(1) Modo de combinación de E/S 0
Nivel correspondiente de salida de E/S MCU para activar música especificada y liberar el nivel de IO
a alto, deja de reproducir música después de completar la reproducción de la música actual; Tocará el nuevo
música, si recupera la música mientras se reproduce.Si mantiene el estado de activación, seguirá jugando.
circularmente.El pin ocupado siempre es eficaz mientras juega.
(2) Modo de combinación de E/S 1
Nivel correspondiente de salida de E/S MCU para activar música especificada y mantener la activación
Estado, seguirá jugando circularmente.Dejará de jugar inmediatamente cuando se suelte
Nivel alto original en cualquier momento.El pin ocupado siempre es eficaz mientras juega.
Modo combinado de música Control de la siguiente manera
NOTA: Los archivos de música deben tener el nombre de cinco números como 00001.mp3~00255.mp3
IO7 IO6 IO5 IO4 IO3 IO2 IO1 IO0 Reproducción de música
1 1 1 1 1 1 1 0 00001.mp3
1 1 1 1 1 1 0 1 00002.mp3
1 1 1 1 1 1 0 00003.mp3
1 1 1 1 1 0 1 00004.mp3
1 1 1 1 1 0 1 0 00005.mp3
1 1 1 1 1 0 1 00006.mp3
1 1 1 1 1 0 0 00007.mp3
...... ...... ...... ...... ...... ...... ...... ...... ......
0 0 0 0 0 0 0 0 00255.mp3
(3) Modo independiente de E/S 0
IO0~IO7 controla 8 piezas musicales
