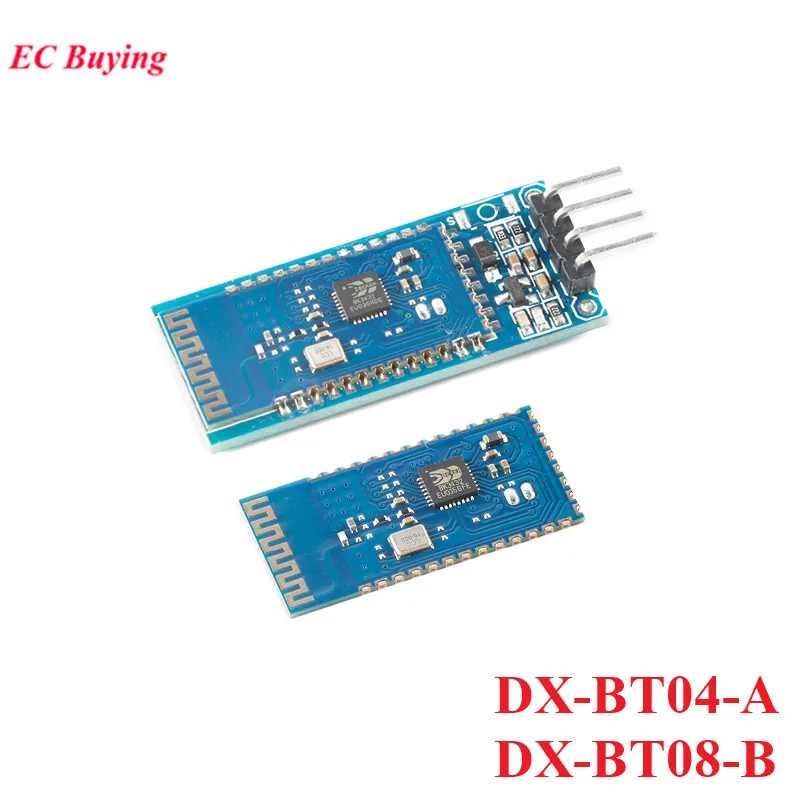

DX-BT04-A DX-BT08-B SPP3.0 + BLE4.2 WiFi de modo Dual compatible con Bluetooth puerto serie inalámbrico módulo de transmisión de datos transparente

Parámetro:

1.Modelo: DX-BT04-A DX-BT08-B

2.Frecuencia de trabajo: 2,4 GHz

3.Interfaz de comunicación: UART

4.Voltaje de funcionamiento: 3,0 V-3,6 V

5.RSSI: No compatible

6.Nivel de comunicación: 3,3V

7.Potencia de transmisión: 4 dBm (máx.)

8.Distancia de referencia: 10m

9.Corriente de transmisión: 8,5 mA

10.Aceptar corriente: 8,5 mA

11.Velocidad del aire: 6Kbps

12.Interfaz de antena: antena PCB incorporada

13.Baja corriente de potencia: 400uA

14.Sensibilidad de recepción:=-84 dBm al 0,1% BER

15.Humedad de trabajo: 10%-90%

16.Temperatura de almacenamiento: -40℃~85℃

17.Temperatura de trabajo: -25℃~75℃

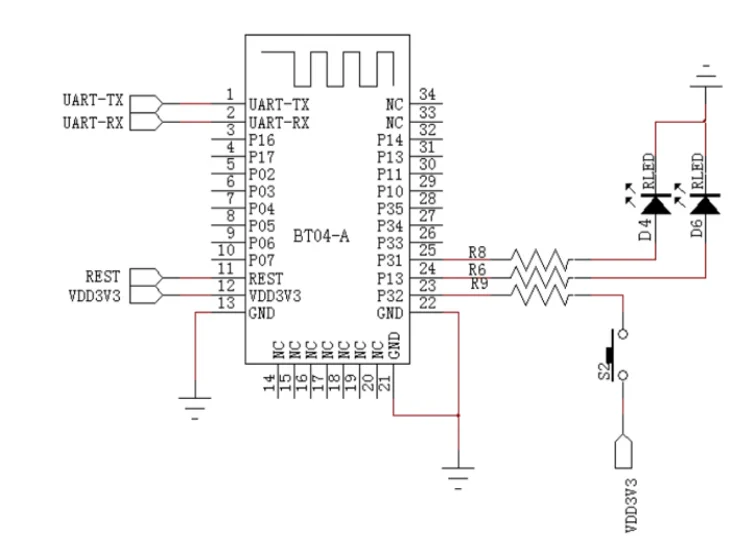

Pin común:

1.Pin-1: salida de datos UART_TXD.UART

2.Pin-2: Entrada de datos UART_RXD.UART

3.Pin-11: RESETB. Botón Reset/Reiniciar

4.Pin-12: entrada de 3,3 V

5.Pin-13: GND

6.Pin-21: GND

7.Pin-22: GND

8.Pin-24: pin de salida LED P12 (parpadeo lento cuando no está conectado).Siempre encendido después de la conexión)

9.Pin-25: pin de salida de interrupción del host P12, el ralentí es bajo y emite una señal de alto nivel cuando se conecta.
