descripción del producto

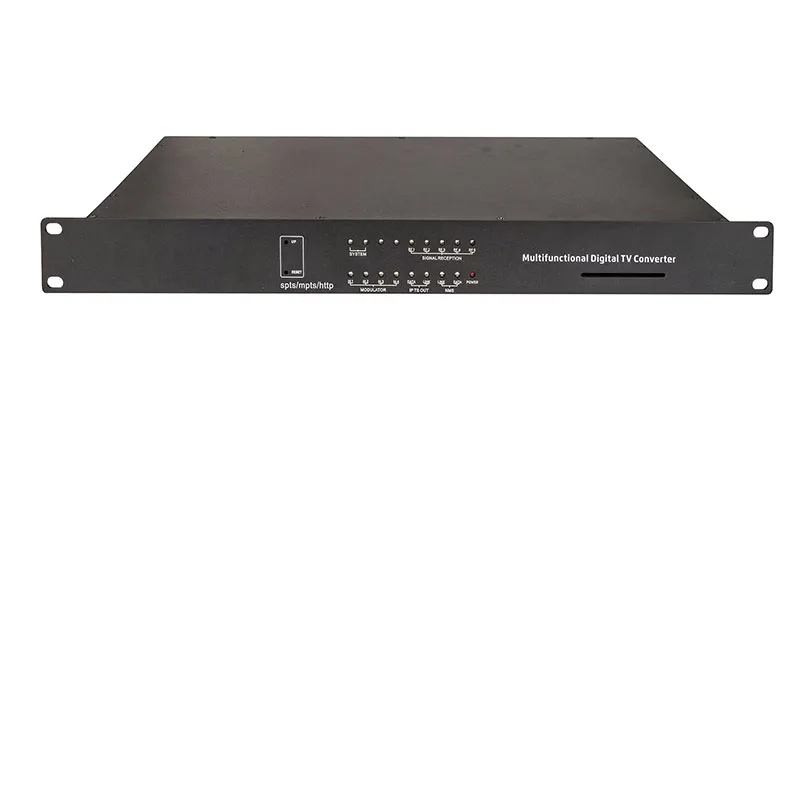

El modulador receptor digital de 5 canales es un receptor rentable y de alto rendimiento desarrollado por nuestra empresa para fuentes de señales de TV digital en locales comerciales.El dispositivo admite 5 + 5 receptores sintonizadores, solo admite la descrambulación de 5 canales.La frecuencia de salida RF de salida DVB-T/ISDBT/DVB-C de 4 canales se puede ajustar arbitrariamente. El dispositivo tiene un diseño de estructura enchufable de alto rendimiento, bajo costo y el módulo se puede reemplazar según las necesidades.Ideal para sistemas frontales de TV digital en hoteles, clubes y escuelas.

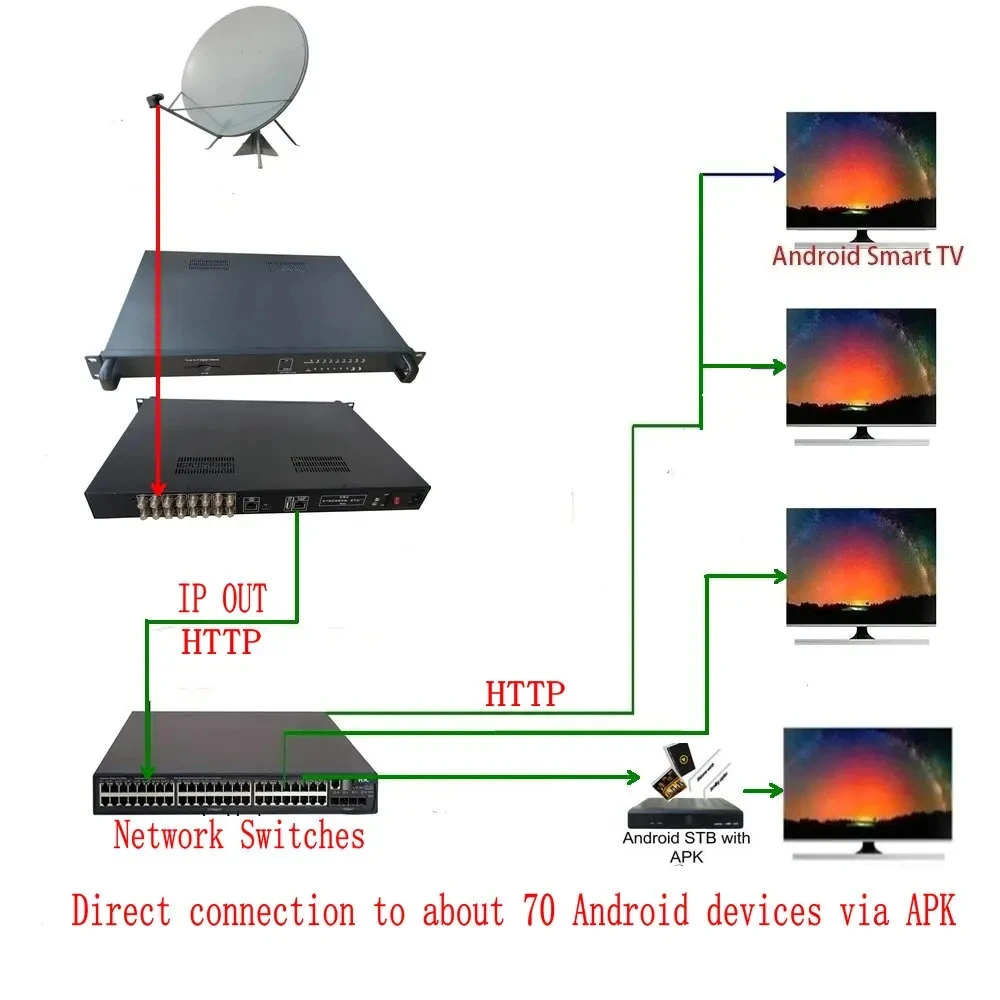

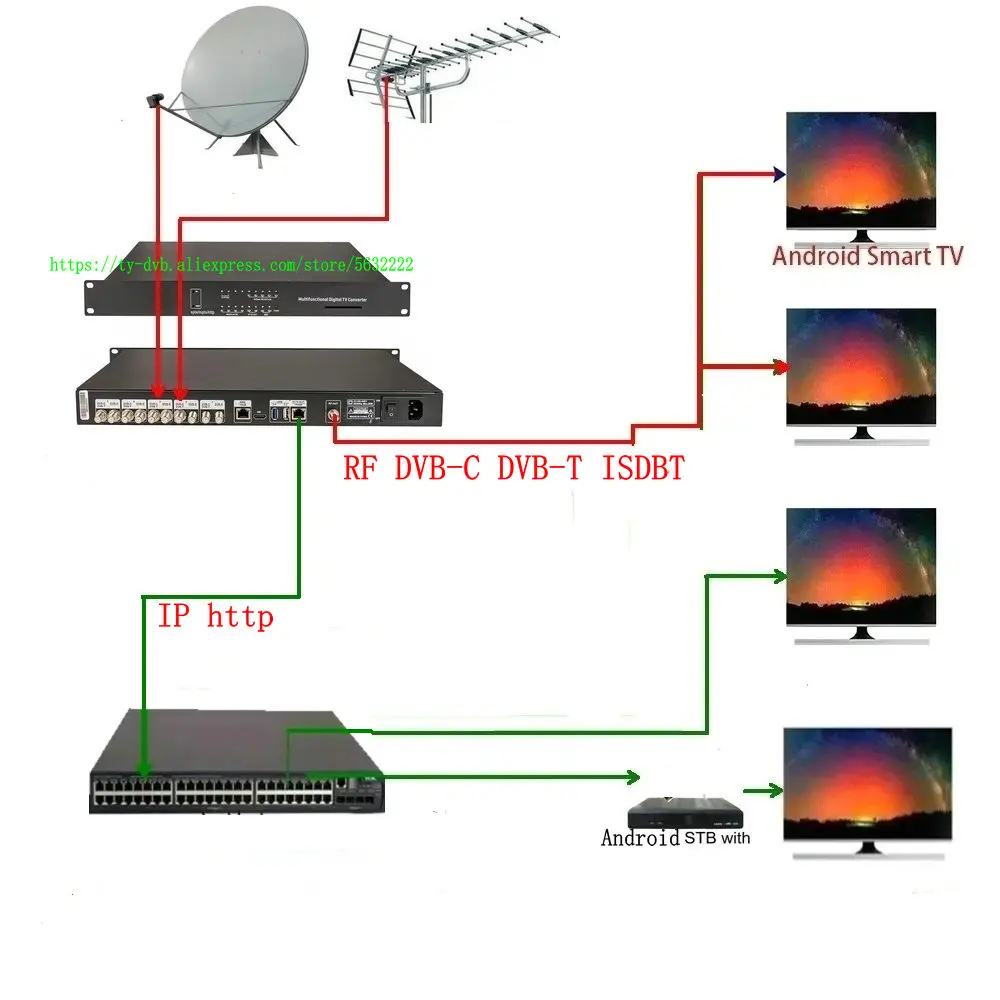

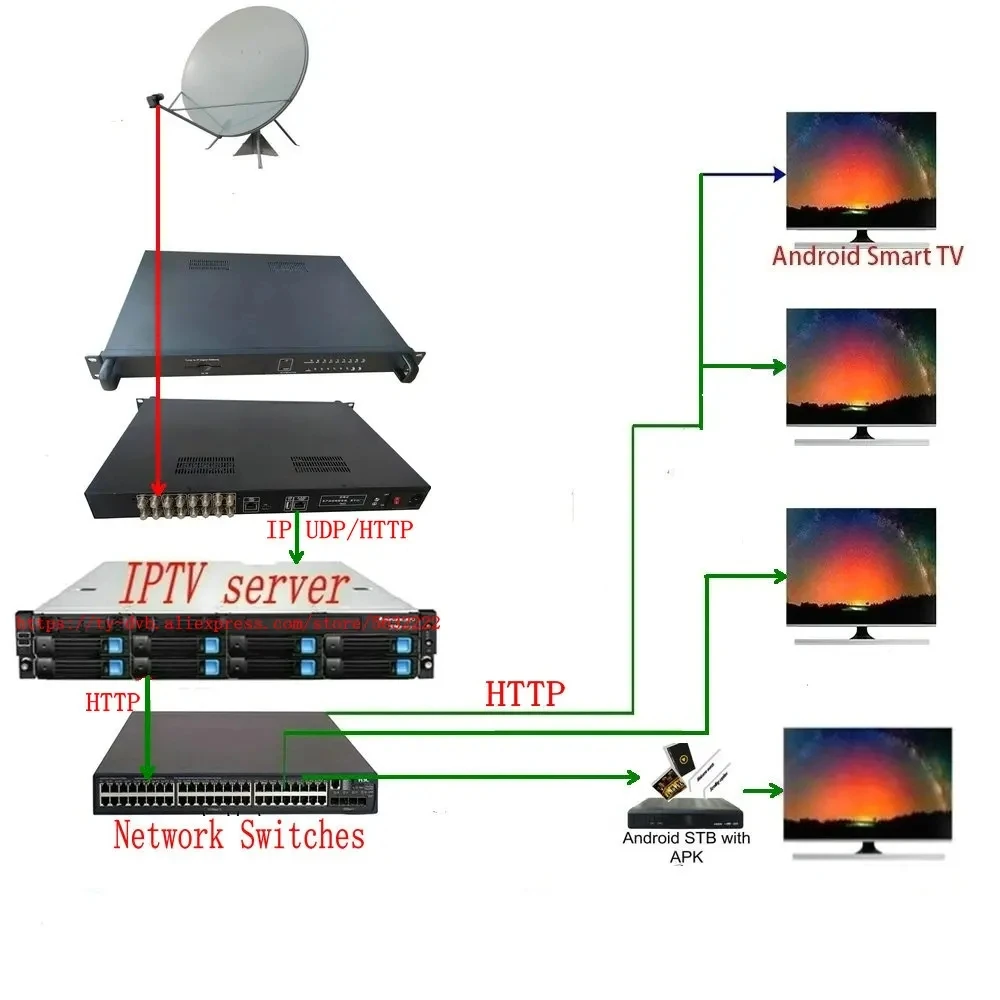

Admite señal de RF de isdbt opcional DVB-S2/T2/C (cualquier dos combinaciones) de entrada, salida de señales de multidifusión DVB-T/ISDBT DVB-C e IP (rtp, udp) y señales de http de unicast, admite acceso de irdeto (Ideide), NDS, Nagravision, Francia Twitterracess, CA descrambling es compatible para irdeto acceso (Ideide), NDS, Nagravision, Twitterracess (Francia), Conax (NTenga en cuenta que no todas las versiones de cifrado son compatibles, ya que existen muchas versiones de cada sistema de cifrado.
Admite el descifrado de cuentas compartidas OSCAM y el descifrado de tarjetas CA Admite los siguientes sistemas de cifrado
CAS:
IRDETO
VIACCESO
NAGRA
NDS
CONAX
CANALPLUS
SEGURIDAD
TF
SUMA
ST
TOPREAL
TEC UNIDO
TB
GRIFFIN
SECA
BIS
POWERU
Definido por el usuario
Características

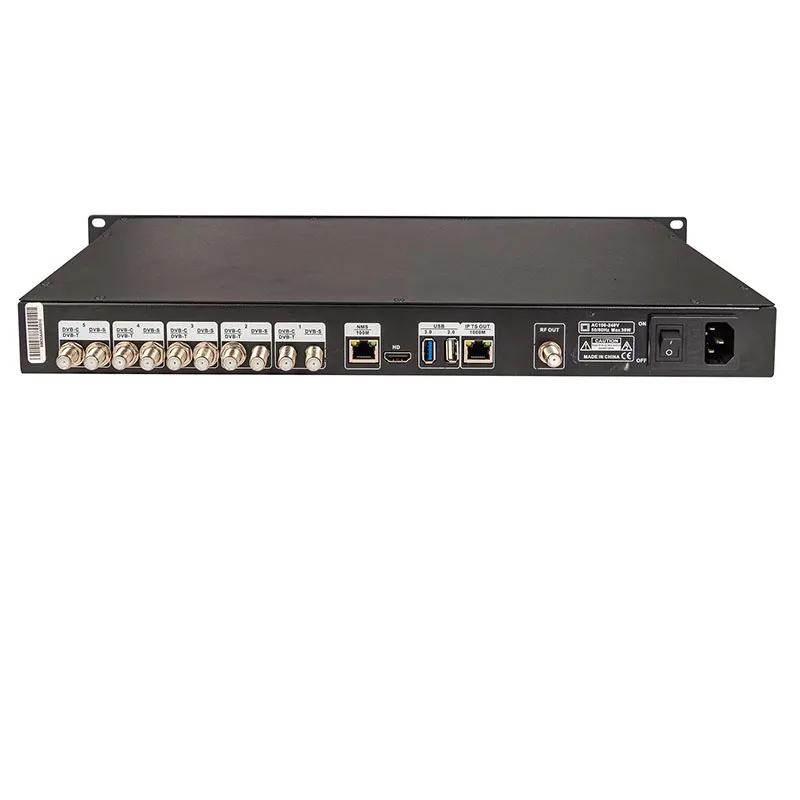

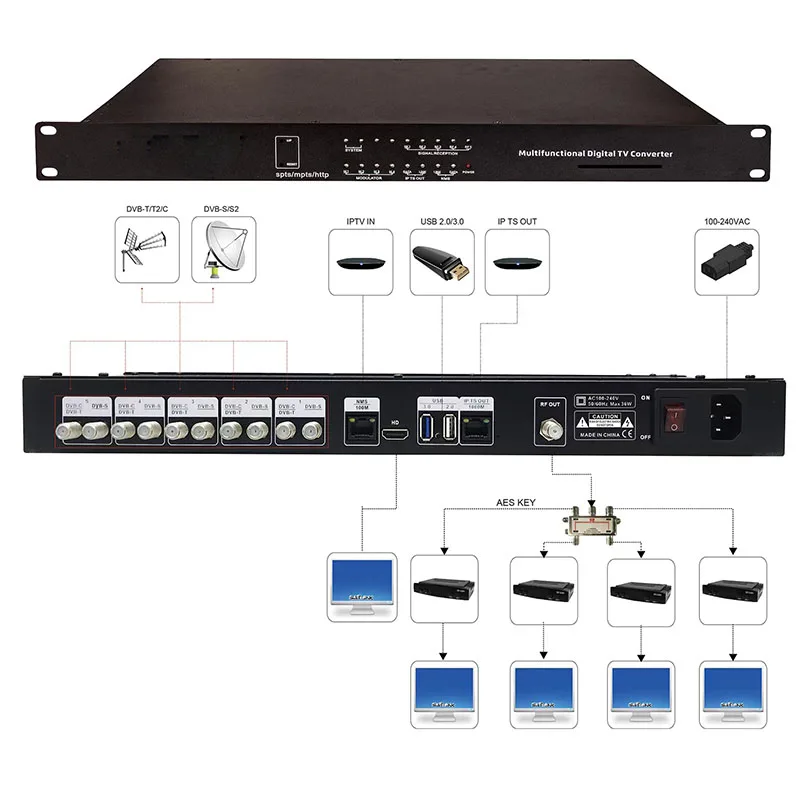

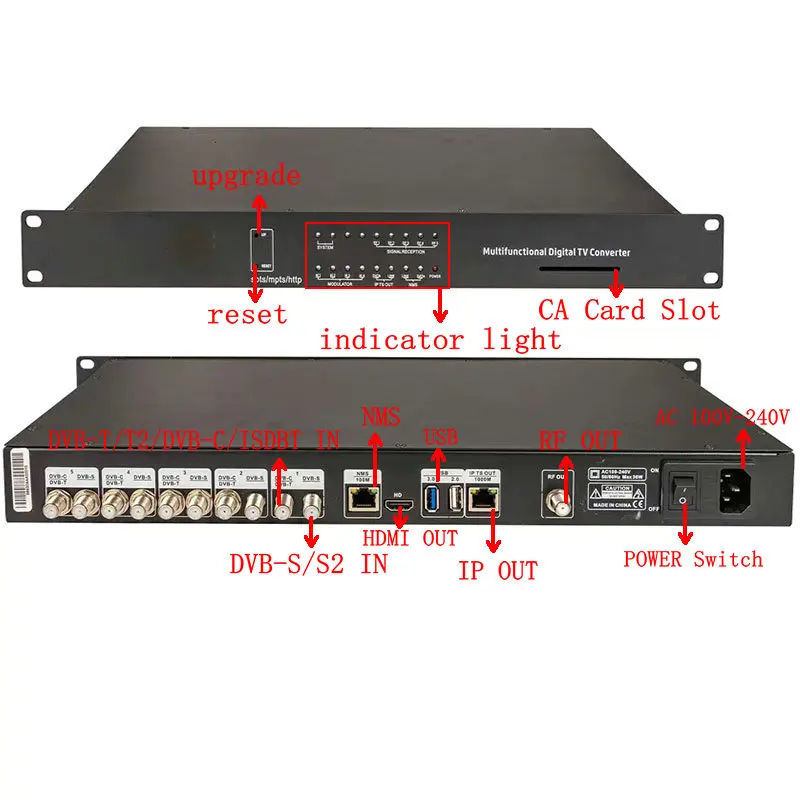

Entrada 5xDVB-S/S2/T/T2/C/ISDBT
Un Ethernet de 100 Mbps
Un Ethernet de 1 Gbps
Una interfaz USB 3.0
Una interfaz USB 2.0
Admite entrada IPTV
Admite archivos multimedia en disco USB
Compatible con BISS/PowerVU/tarjeta inteligente
Especificaciones
Información sobre recursos del sistema
Sistemas operativos OS Linux
CPU/decodificador Hisilicon Hi3798CV200
Memoria flash 256 MBytes Nand Flash
Memoria SDRAM 2GBytes DDR3
Sintonizador y desmodulador DVB
Conjunto de chips del sintonizador R848
Conjunto de chips de desmodulación AVL6862
Desmodular el estándar DVB-S, DVB-S2, DVB-T, DVB-T2, DVB-C
Impedancia de entrada 75
Rango de frecuencia DVB-S2/S 950 2150MHz
LNB Alimentación y Polarización Vertical 13VDC; Horizontal 18VDC @ 400mA (máx.)
Tono de 22 KHz ± 0,4 KHz (0,6 V ± 0,2 V), protección contra sobrecarga
Rango de nivel de entrada 65 dBm -25 dBm
DVB-S2/S Demodulación QPSK, 8PSK
DVB-S/S2 Tasa de símbolos 2 90MSPS
Velocidad de código DVB-S/S2 1/2,2/3,3/4,5/6,7/8 para DVBS,
1/4,1/3,2/5,1/2,3/5,2/3,3/4,5/6,8/9,9/10 para DVBS2
Rango de frecuencia DVB-T2/T VHF: 170 MHz ~ 227 MHz
UHF: 470MHz862MHz
DVB-T2/T Demodulación 16QAM,64QAM,256QAM, QPSK
Ancho de banda DVB-T2/T 6M / 7M / 8M
Rango de frecuencia DVB-C 54 862MHz
Desmodulación DVB-C 16QAM, 32QAM, 64QAM, 128QAM, 256QAM
Velocidad de símbolos DVB-C 2000 7000
Dimensiones (largo × ancho × alto) 482 mm × 300 mm × 44,5 mm
Rango de temperatura 0 ~ 45 (trabajo); -20 ~ 80 (almacenamiento)
Requisitos de energía CA 100 V ± 10 %, 50 / 60 Hz CA 220 V ± 10 %, 50 / 60 Hz
Canal de modulación DVB-T 8 DVB-T
Estándar EN300744
FFT 2K
Ancho de banda 6M, 7M, 8M
Constelación QPSK, 16QAM, 64QAM
Intervalo de guardia 1/4, 1/8, 1/16, 1/32
Corrección de errores hacia adelante 1/2, 2/3, 3/4, 5/6, 7/8
MER 42 dB
Rango de frecuencia 50960MHz, paso de 1KHz
Nivel de salida -28 ~ -3 dBm, tamaño de paso de 0,1 dB
Canal de modulación DVB-C 8 DVB-C
Norma EN300 429 / ITU-T J.83A / B
MER40db
Rango de frecuencia 50960MHz, paso de 1KHz
Nivel de salida -26 ~ -1 dBm, paso de 0,1 dBm
Velocidad de símbolos 5,0 Msps ~ 7,0 Msps, tamaño de paso de 1ksps
J.83A J.83B
Constrelación de modulación 16/32/64/128 / 256QAM 64/256 QAM
Ancho de banda 8M 6M
ISDBT
Estándar ARIB STD-B31
Modo FFT 2K
Ancho de banda 6M, 7M, 8M
Constelación DQPSK, QPSK, 16QAM, 64QAM
Salida RF ISDB de 8 canales,
Frecuencia RF 50~900MHz, paso de 1kHz
Nivel de salida RF -24dBm~0dBm
MER40db
Intervalo de guardia 1/32, 1/16, 1/8, 1/4
La gestión de red del sistema (Web) admite actualización de red
Interfaz de operación en chino/inglés
