Descripción
Las características del DSP56301ADM incluyen lo siguiente:
DSP56301 Procesador de señal digital de 24 bits
32 K Word FSRAM con acceso de 12 ns (5 V)
Memoria Flash PROM de 64 K Byte, acceso de 200 ns a bordo (3 V) programable
DRAM Word de 512 K, acceso de 70 NS.
Conector de borde compatible con Bus ISA (funcionamiento solo Esclavo).
Conector de borde compatible con Bus PCI (funcionamiento maestro y esclavo).
Operación montada en Mesa (independiente) o operación de tarjeta enchufable de computadora.
Conectores integrados de expansión y analizador lógico.
Conectores de Puerto SSI y SCI dedicados.
Conector de Puerto JTAG/OnCE para una fácil conexión al convertidor de comando Freescale
Funcionamiento de 5 V, con regulación de voltaje de 3,3 V a bordo.
Terminales de alimentación y enchufe de reloj de 8 pines para funcionamiento independiente.
Los siguientes materiales se proporcionan con el DSP56301ADM:

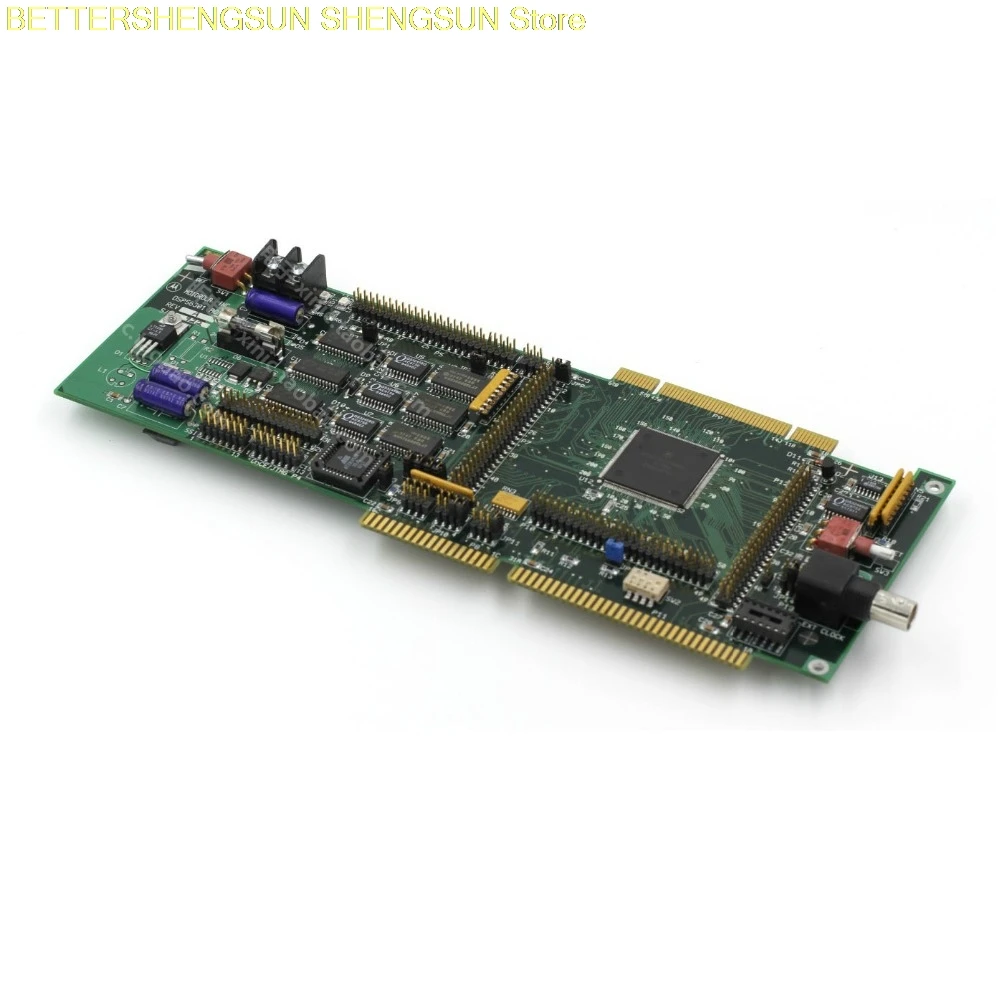

Placa de módulo de desarrollo de aplicaciones DSP56301
DSP56301ADM Información del Producto
DSP56301ADM Manual del usuario (este documento)
