Descripción

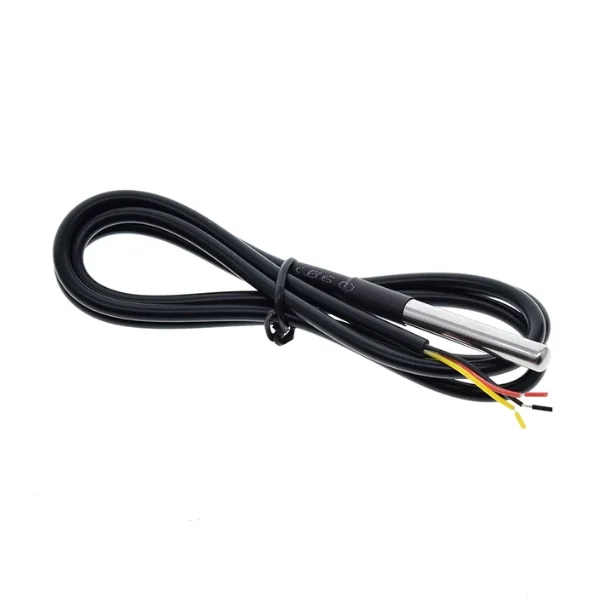

Sensor de temperatura impermeable DS18B20
Tensión de alimentación del sensor de temperatura: 3,0 V ~ 5,5 V
Resolución del sensor de temperatura: resolución ajustable de 9 ~ 12 bits
Rango de visualización de temperatura de -10°C a +85°C (error ± 0,5°C)
Rango de temperatura de funcionamiento: -55 a 125°C (-67°F a +257°F)
(Los cables sólo pueden soportar temperaturas de aproximadamente 85°F)
Cables de salida del sensor de temperatura: Verde (DATOS) Rojo (VCC), Amarillo (GND)
Cables de conexión del adaptador: Interfaz de 3 cables: dividida en tipo A y tipo B.Preste atención a la interfaz de su sensor antes de realizar el cableado.
Tipo A: Cable rojo (VCC), Cable negro (GND), Cable amarillo (DATOS)
Tipo B: Cable rojo (VCC), cable amarillo (GND), cable verde (DATOS)
Copie el enlace a continuación para descargar los documentos y datos a continuación.
Biblioteca de productos (instrucciones de uso en inglés)
http://www.dfrobot.com/wiki/index.php/Terminal_sensor_adapter_V2_SKU:DFR0055
Hoja de datos DS18B20
http://www.dfrobot.com.cn/image/data/DFR0198/DS18B20.pdf
Código de muestra Arduino 1.0
http://www.dfrobot.com.cn/image/data/DFR0198/DS18B20%20for%20Arduino%201.0.zip
Código de muestra IDE 1.0 o inferior
http://www.dfrobot.com.cn/image/data/DFR0198/DS18B20%20sketch%20for%20Arduino%20IDE%20under%201.0.zip
Base de datos de una sola línea
http://www.arduino.cc/playground/Learning/OneWire
Cómo funcionan DS18B20 y Arduino
http://tushev.org/articles/electronics/42-how-it-works-ds18b20-and-arduino
Archivo postal de todos los documentos anteriores
http://www.dfrobot.com.cn/image/data/DFR0198/DFRobot%20DFR0198.zip

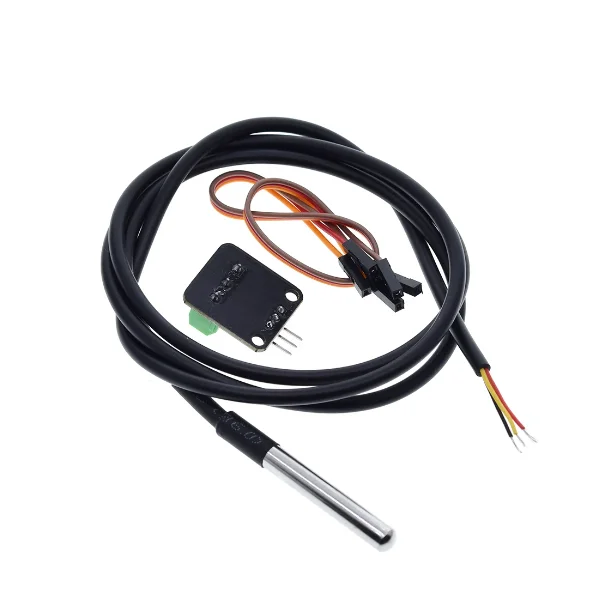

DS18B20 Sensor de temperatura digital impermeable 1 ud.

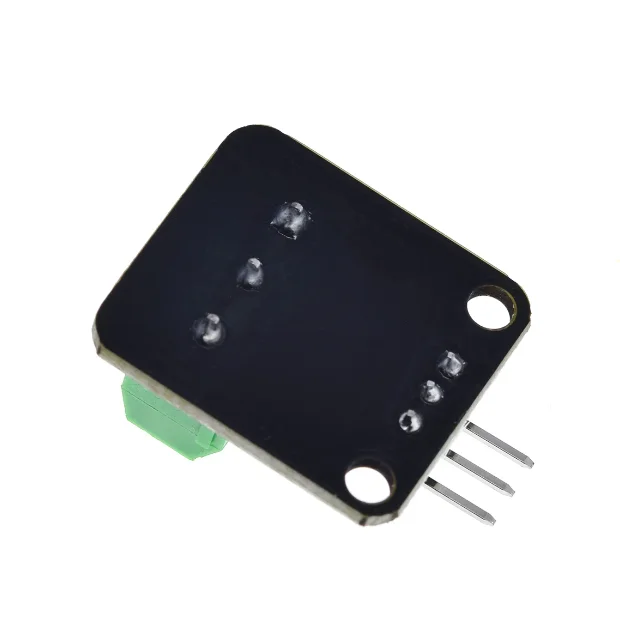

Adaptador de terminal enchufable DFR0055 1 ud.
Cable de conexión de sensor digital FIT0011 1 ud.
