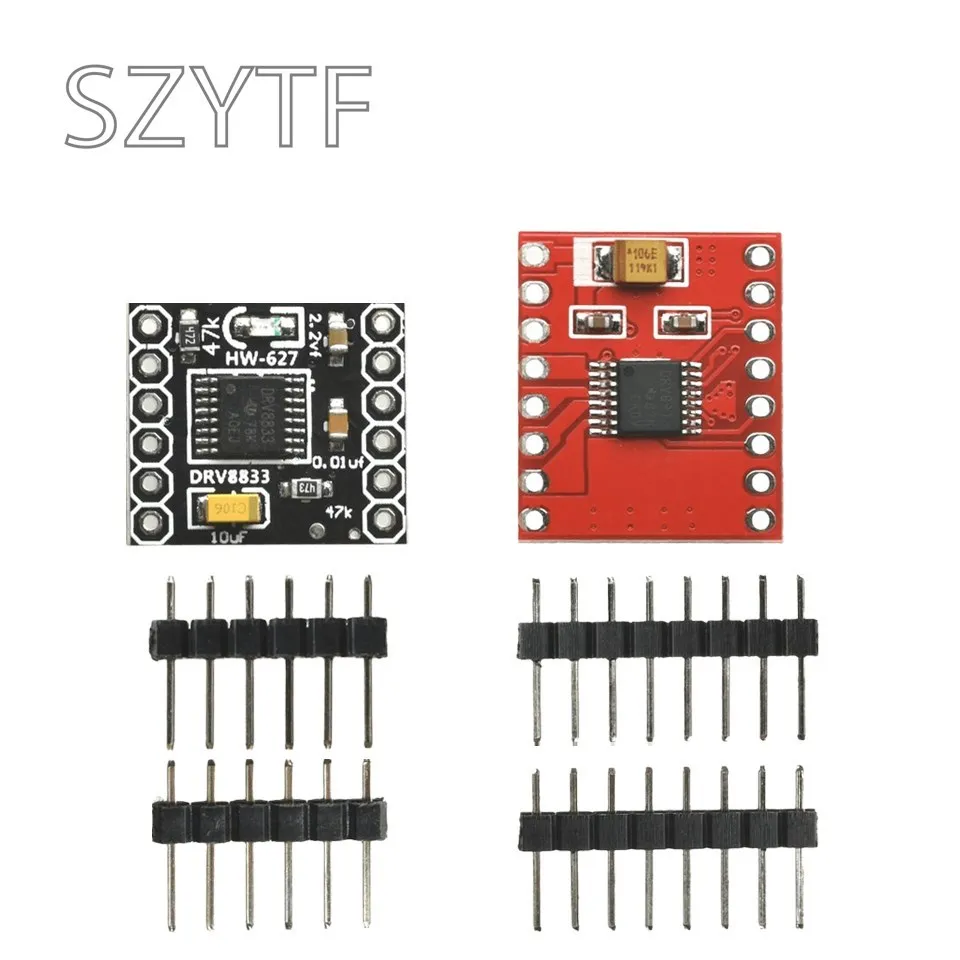

Color
Descripción

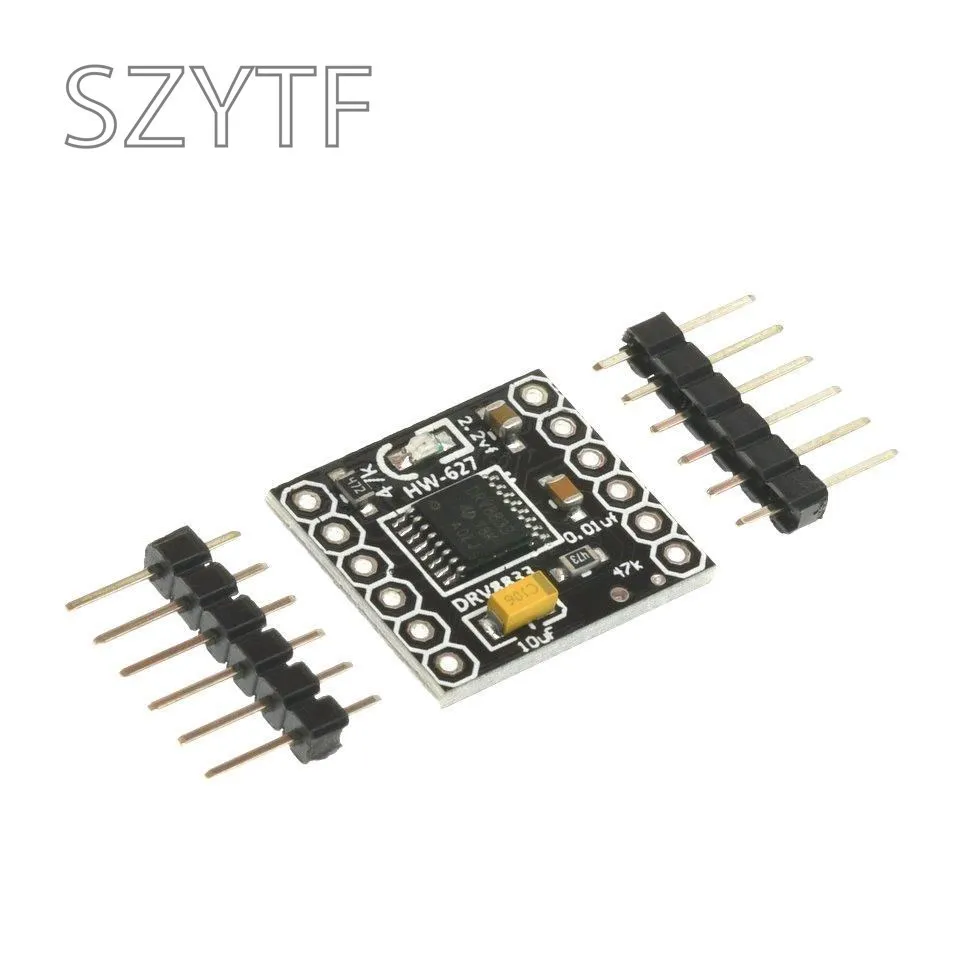

DRV8833NEGRO
Descripción:
1.Tamaño: 18,5*16mm
2.Voltaje de entrada: 3V-10V
3.Corriente de salida de puente H único: 1,5 A (puede accionar dos motores de CC)
4.Protección contra sobrecorriente: SÍ
5.Protección contra cortocircuitos: SÍ
6.Bloqueo de subtensión: SÍ
7.Protección contra sobrecalentamiento: SI
8.Con un modo de suspensión de bajo consumo
Característica:

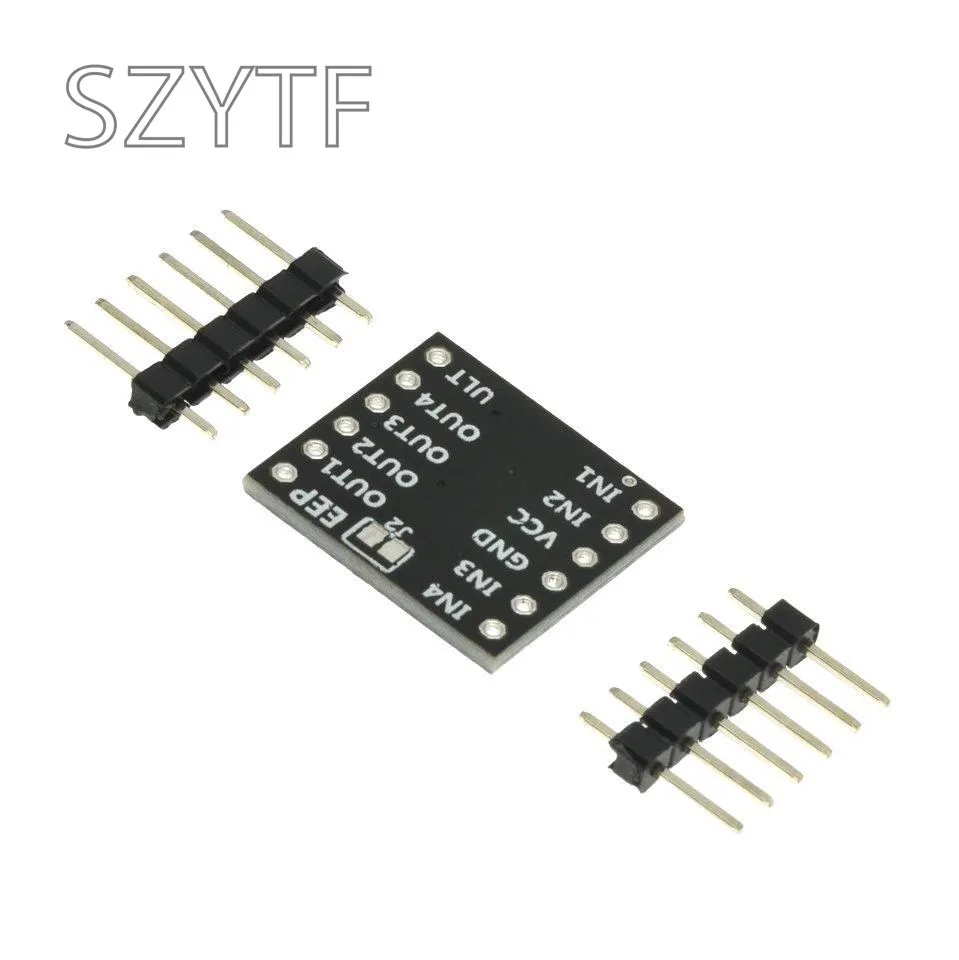

1.PIN ULT: conjunto de modo. El nivel bajo es el modo de suspensión
2.OUT1,OUT2: puente H de 1 canal controlado por IN1/IN2
3.OUT3, OUT4: puente H de 2 canales controlado por IN3/IN4
4.PIN EEP: Protección de salida. Por defecto, no es necesario conectarse.
5.VCC: 3-10 V
6.TIÑO
Aplicación:
1.Motor CC cuya corriente de accionamiento es inferior a 1,5 A.
2.Motor paso a paso de 4 hilos

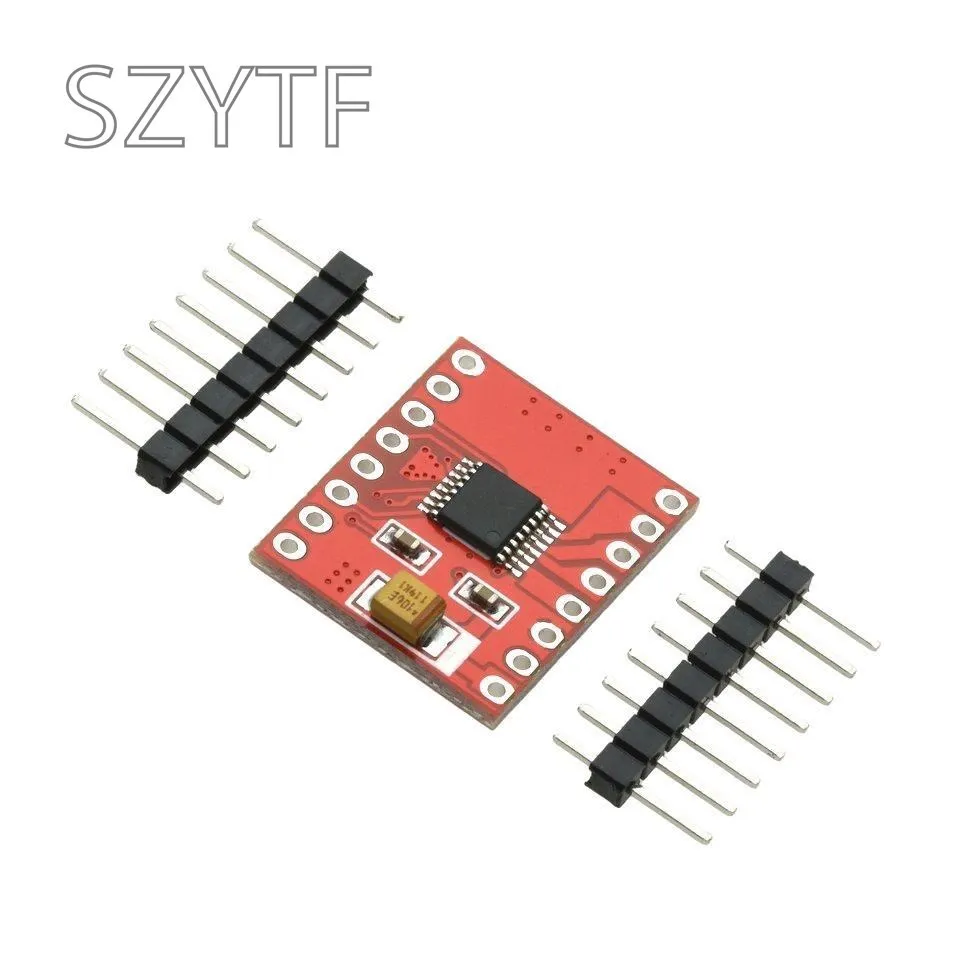

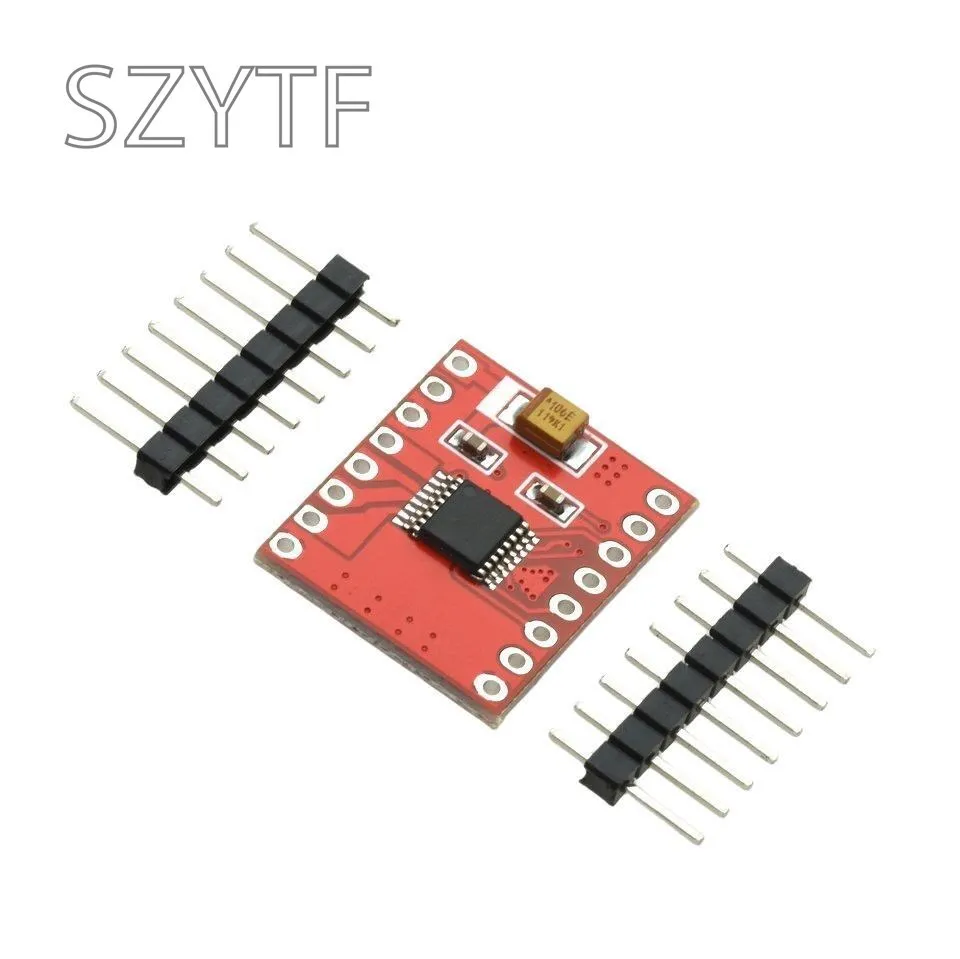

DRV8833 ROJO
Introducción de características:
Tamaño: 18*21mm
Voltaje de entrada: 2,7 V-10,8 V
Corriente de salida de puente H único: 1,5 A, puede accionar 2 motores reductores de CC.
Protección integrada contra sobrecorriente, protección contra cortocircuitos, bloqueo por subtensión y protección contra sobrecalentamiento.Con modo de suspensión de bajo consumo.
Propósito:
Descripción del pin:
ANI1: Puerto de control de entrada lógica AO1, nivel 0-5V.
AIN2: Puerto de control de entrada lógica AO2, nivel 0-5V.
BNI1: Puerto de control de entrada lógica de BO1, nivel 0-5V.
BIN2: puerto de control de entrada lógica de BO2, nivel 0-5V.
AO1 y AO2 son puertos de salida de puente H unidireccional conectados a dos pies de un motor de CC.
BO1 y BO2 son dos puertos de salida de puente H conectados a los dos pies de otro motor directo externo.
GND: tierra.
VM: Pin de suministro de chip y motor, rango de voltaje 2,7 V - 10,8 V.
STBY: el chip conectado a tierra o suspendido no funciona, sin salida, 5V funciona; Nivel 0 a 5 v.
NC: pies vacíos
