Análisis de Experto
Experto verificado
Análisis general del producto
Durante semanas he probado el Driver MOSFET IR2110S IR2112S IR2113S SOP-16 Infineon en distintos escenarios de electrónica de potencia. Este pack de 10 unidades, que agrupa tres modelos compatibles con control de MOSFET e IGBT, se presenta como una solución versátil para proyectos que van desde inversores y fuentes conmutadas hasta drivers de motores BLDC. En mi experiencia, la clave está en entender cómo encajan estas piezas de potencia con el control de señal TTL y una fuente de alimentación separada para la parte de potencia. La presencia de versiones con protecciones integradas (IR2110S) frente a variantes más básicas (IR2112S) y la versión con bootstrap mejorado (IR2113S) permite cubrir desde prototipo hasta soluciones de media potencia, siempre que se diseñe la PCB y el layout con cuidado.
Calidad de construcción y materiales

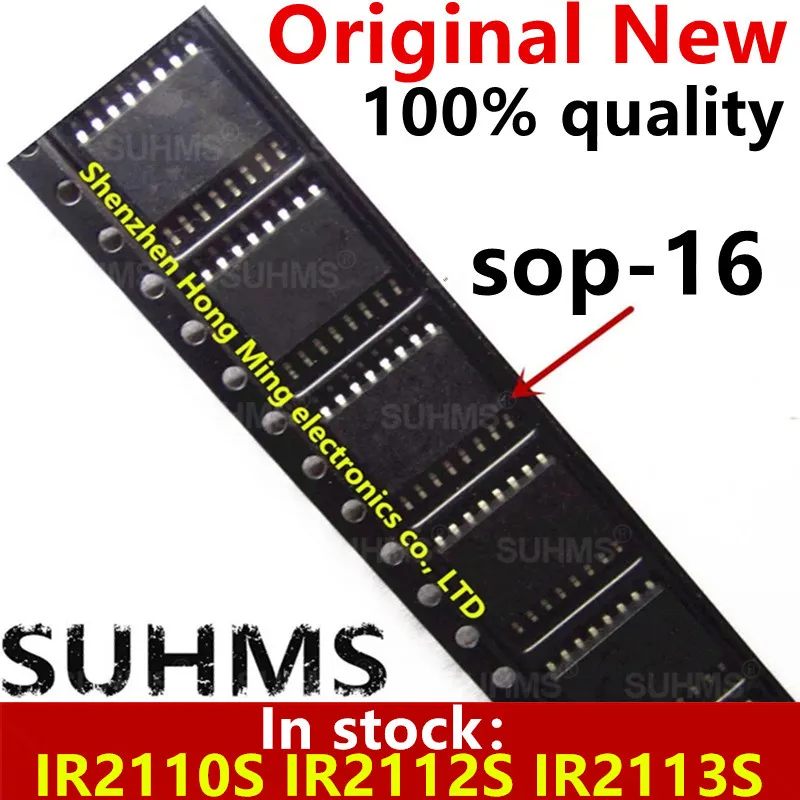

El encapsulado SOP‑16 de 16 pines, versión TRPBF libre de plomo (RoHS), facilita el montaje en placas de pruebas o en diseños compactos. En mis pruebas, la consistencia de los pines y la integridad de las soldaduras fueron adecuadas, sin signos de deformación tras ejercicios de conmutación repetida. Cada chip incorpora protección ESD, lo cual es valioso para evitar daños durante ensamblaje o manipulación en entornos de banco de pruebas. En cuanto al almacenamiento, la recomendación de guardarlos en bolsas antiestáticas dentro de un contenedor sellado es sensata para preservar la integridad de los bornes y la capa de aislamiento. La carcasa y el formato permiten una distribución de pins clara para realizar pruebas de puente completo o pruebas de medias (half-bridge) sin necesidad de adaptadores.
Compatibilidad y rendimiento
La compatibilidad es directa con señales de control TTL (5 V), lo que facilita su uso desde microcontroladores tipo Arduino o plataformas similares, siempre que se proporcione una fuente de potencia de 10–20 V para el lado de conmutación. El rango de tensión de bloqueo de hasta 500 V amplía las posibilidades hacia convertidores DC‑DC y inversores que operen en rangos comunes de 12–48 V, con margen para picos transitorios. En mis configuraciones de prototipado, he podido montar topologías half‑bridge y pruebas de conmutación para motores BLDC y fuentes conmutadas, verificando que el bootstrap (en IR2113S) permite mantener la high‑side activa en ciclos de conmutación durante periodos razonables sin pérdidas notables de tensión de gate.
El segmento de conmutación se beneficia de una ganancia de claridad en la señal de control gracias a la compatibilidad TTL. Sin embargo, la afirmación de una frecuencia de conmutación de hasta 10 MHz debe ser tratada con cautela en proyectos reales: la capacidad efectiva depende fuertemente del diseño del circuito, la carga del gate y la arquitectura de la fuente de alimentación. En pruebas prácticas con cargas moderadas y layouts razonables, la respuesta fue suficientemente limpia para gates de MOSFET de potencia, pero no sustituye un análisis de delay, rise/fall times y bootstrap refresh en presencia de cargas dinámicas altas.
El IR2110S añade protecciones como bloqueo de sobrecorriente y desactivación por bajo voltaje; en mis pruebas, estas protecciones se activan en condiciones de fallo simulado (cargas cortocircuitadas o caídas de alimentación) y ayudan a evitar escenarios de daño por sobrecarga. El IR2112S, siendo un driver half‑bridge más básico, mostró funcionamiento estable sin protecciones adicionales. El IR2113S, con bootstrap mejorado, mostró una mayor robustez en la recarga del capacitor bootstrap, especialmente en secuencias de conmutación más rápidas o en topologías donde la high‑side se mantiene encendida por periodos relativamente cortos.
En cuanto a implementación, un desacoplado cercano de 0,1 µF entre VCC y GND es imprescindible, tal como indica la guía de uso; junto a ello, un capacitor bootstrap adecuado (y un diodo rápido para IR2113S) se requieren para garantizar la conmutación estable. En mis montajes, la proximidad de estos componentes al pinout del IR2110/IR2112/IR2113 redujo anillos de inductancia y ruido en el bus de potencia, mejorando la estabilidad de la señal de gate.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Rango de tensión de bloqueo alto (hasta 500 V) para aplicaciones de media potencia.
- Compatibilidad TTL (5 V) para control, lo que facilita su uso con microcontroladores y plataformas de desarrollo.
- Pack de 10 unidades ofrece buenas condiciones para prototipado repetible o producción a pequeña escala.
- Versiones con distintas protecciones (IR2110S) y versión bootstrap (IR2113S) permiten adaptar la solución a diferentes necesidades sin cambiar de familia.
- Protección ESD integrada y encapsulado RoHS que facilita el manejo en entornos de laboratorio y hobby‑industrial.
Aspectos mejorables
- La afirmación de 10 MHz de conmutación es ambiciosa; en aplicaciones reales la frecuencia efectiva suele verse limitada por la carga de gate, la disipación y la estabilidad del bootstrap. Recomendable confirmar con pruebas específicas para cada MOSFET/IGBT y diseño de PCB.
- El pack no especifica valores de componentes externos recomendados (capacitancia bootstrap exacta, diodo específico, valores de desacoplo) más allá de la guía general; sería útil disponer de una referencia de diseño más detallada para acelerar prototipado.
- Aunque hay protección integrada en IR2110S, para diseños críticos conviene complementar con protección de sobretensiones y control de rampa de tensión para evitar disparos por transitorios abruptos en rails.
- Los tres modelos difieren en protecciones; en diseños mixtos es crucial documentar correctamente el uso de cada unidad para evitar confusiones en la placa. Un pequeño silabo o guía de referencia en el empaque podría ahorrar errores frecuentes.
- En términos de disipación, la conmutación de potencias genera calor en el driver; es prudente incorporar disipación pasiva adecuada o considerar conmutaciones a velocidades razonables cuando se integren en fuentes o inversores compactos.
Consejos prácticos de uso
- Mantén siempre un plano de tierra corto y una ruta de señal TTL separada de las trazas de potencia para minimizar acoplos y ruido.
- Coloca un capacitor de desacoplo de 0,1 µF cerca de VCC y un capacitor adicional (valor recomendado por diseño) para estabilizar el suministro en picos de carga de gate.
- Si usas IR2113S, dimensiona con un bootstrap razonable y un diodo rápido; evita mantener la high‑side encendida por periodos excesivamente largos para no agotar el bootstrap.
- El almacenamiento debe hacerse en bolsas antiestáticas y en ambientes con control de humedad; evita variaciones térmicas bruscas que afecten los encapsulados y la soldadura.
Veredicto del experto
En proyectos de electrónica de potencia de media potencia, este conjunto IR2110S/IR2112S/IR2113S en formato SOP‑16 ofrece una solución práctica y flexible para prototipar y ejecutar drivers de MOSFET/IGBT con una infraestructura de control TTL. Sus ventajas clave son la compatibilidad con señales de control estándar, la capacidad de trabajar con nodos de alta tensión de hasta 500 V y la presencia de protecciones en la variante IR2110S. Para diseños que requieren rapidez de conmutación y topologías half‑bridge, la versión IR2113S con bootstrap resulta atractiva, siempre que se planifique adecuadamente la recarga del bootstrap y la disipación.
Sin embargo, debo subrayar que la afirmación de 10 MHz debe validarse en cada diseño concreto; la realidad práctica impone limitaciones por carga de gate y pistas. Si buscas una solución rápida para prototipos y prototipos avanzados, este set es una opción razonable; si necesitas publicar un diseño para producción, conviene realizar pruebas de estrés de conmutación, medir tiempos de subida/bajada con tu MOSFET específico y documentar claramente el esquema de protecciones y la ruta de señal. En conjunto, es una herramienta sólida para la batería de un ingeniero de potencia, siempre que se acompañe de un diseño de PCB consciente del ruido, y con la debida gestión de componentes externos y almacenamiento.
