P1 poort slimme medidor usb a rj11 6p6c 6p4c TTL Uart holandés con Cable FTDI Chip con Domoticx en Raspberry
¿Qué es un P1 poort?
De P1 poort es un seriele poort (es optioneel) op je digitale elektra Metro waarin je een RJ-11 (usuario Jack) stekkertje kan steken (bekend van de telefoonaansluitingen) ¡om zo de meterstanden en het verbruik uit te lezen! ¡No puedo esperar más!
¡Onderaan deze pagina heb ik de informatiebladen “holandés medidor inteligente requisitos” (DSMR) toegevoegd!

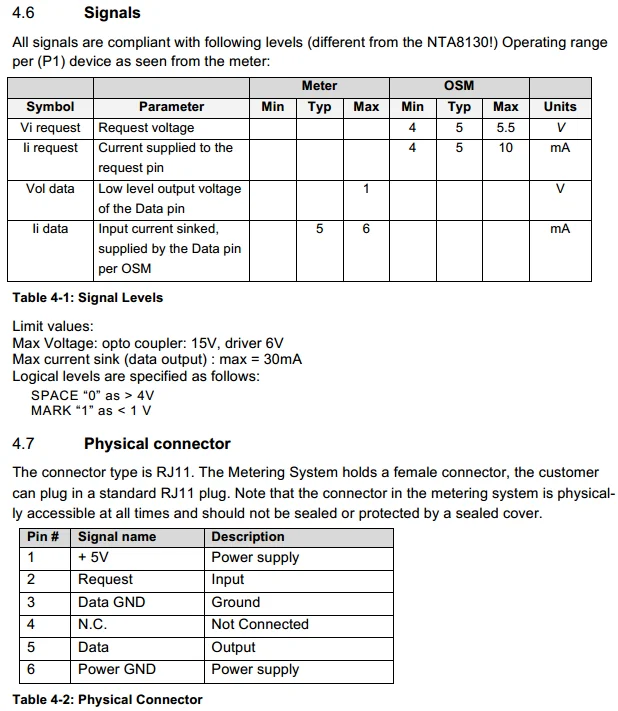

"Niet" standaard (zie DSMR v4.04... Hfdst 4,6 “señales”)
Deze seriele poort es echter "niet" standaard... ondanks dat miembro op UART TTL niveau werkt de zijn de logische waarden omgedraaid: 1 = 0 en 0 = 1 dit es softwarematig op te lossen... maar geeft niet altijd het los deseados resultaat... oplossing es om hardwarematig te doen... ¡Mercado, por ejemplo a een chip ertussen te plaatsen vaak wordt een MAX232 de 7404 gebruikt!
¡Volgens de specificatie kan de poort máx. 15v aan de dus een echt RS232 signaal (+ 12v) vanuit een “echte” com poort moet miembro aan pueden!
Paso a paso de P1 poort.

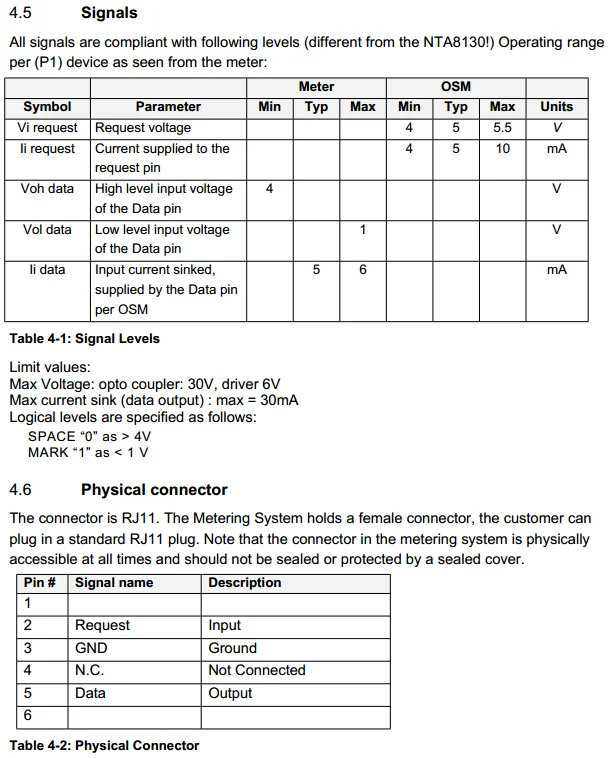

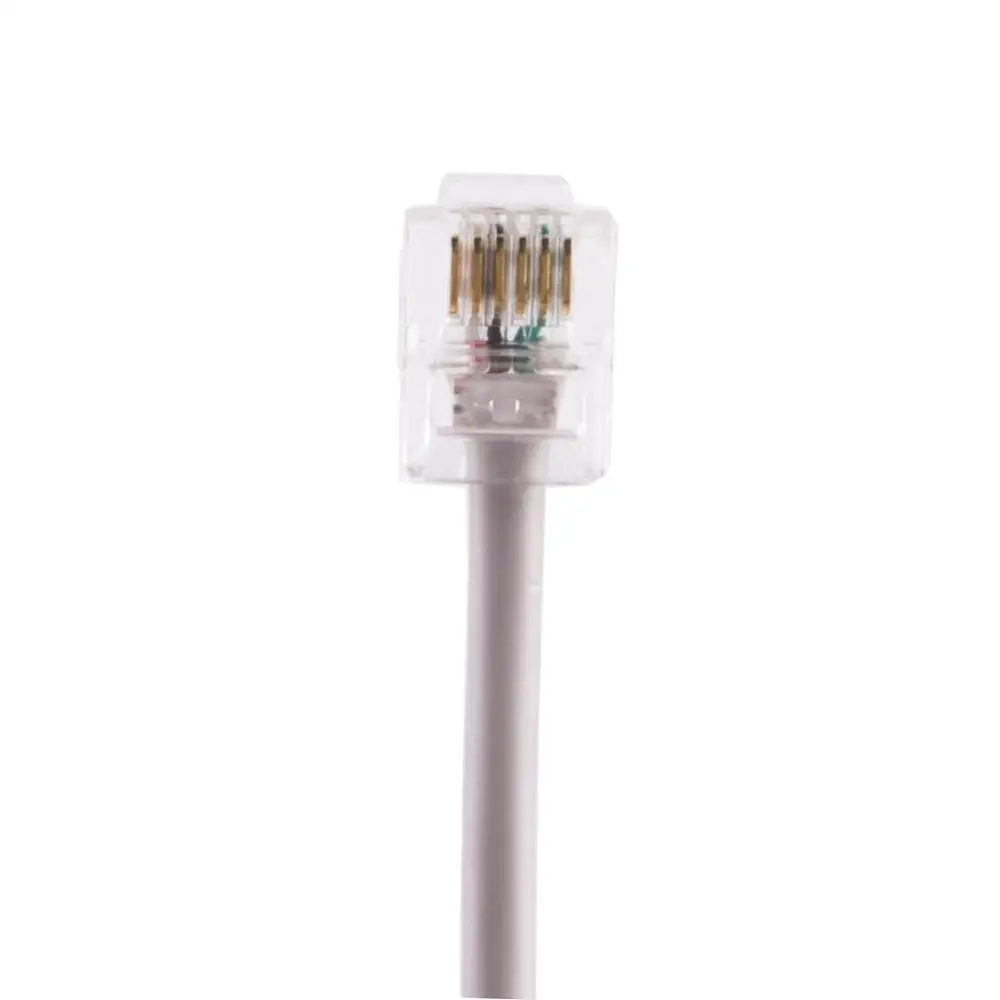

Het stekkertje dat de P1 poort moet es de tipo RJ-11, 4 de 6 pines (bekend van de telefonaansluitingen):

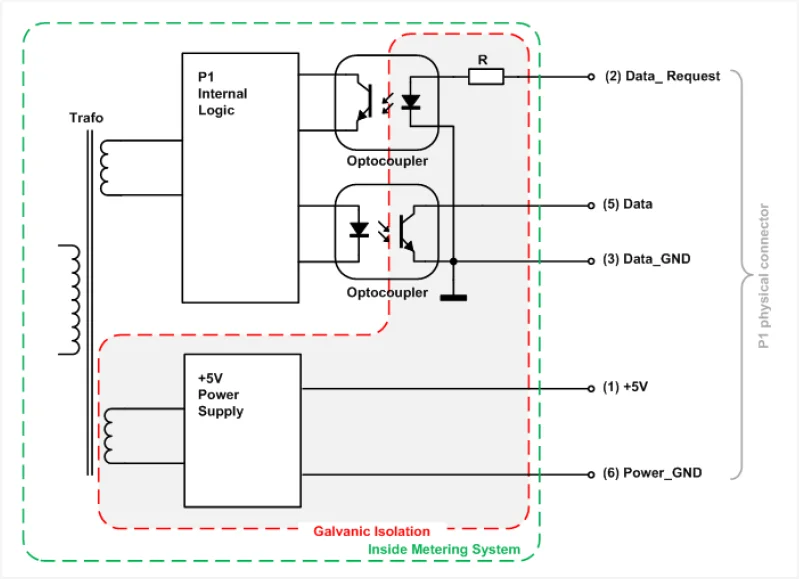

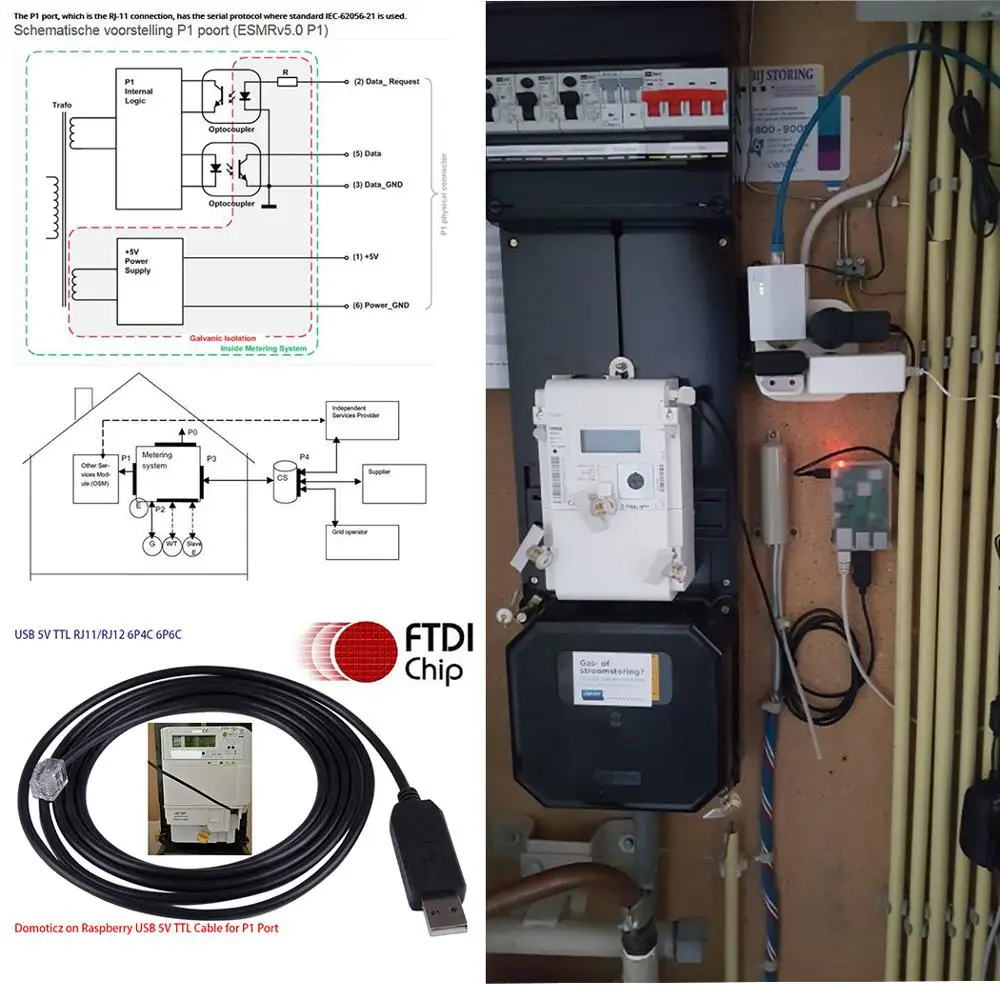

Schematische voorstelling P1 poort (ESMRv5.0 P1)
Ver el vedio DE LA APLICACIÓN DEL CLIENTE
Medidor de clavijas
-Iskra 382 es MT 382 pinout

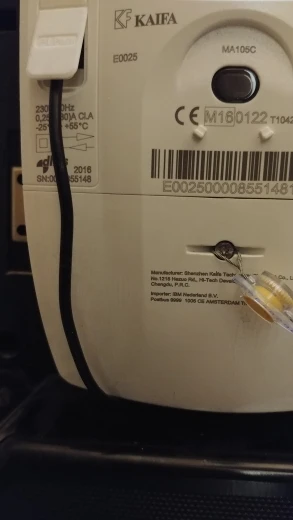

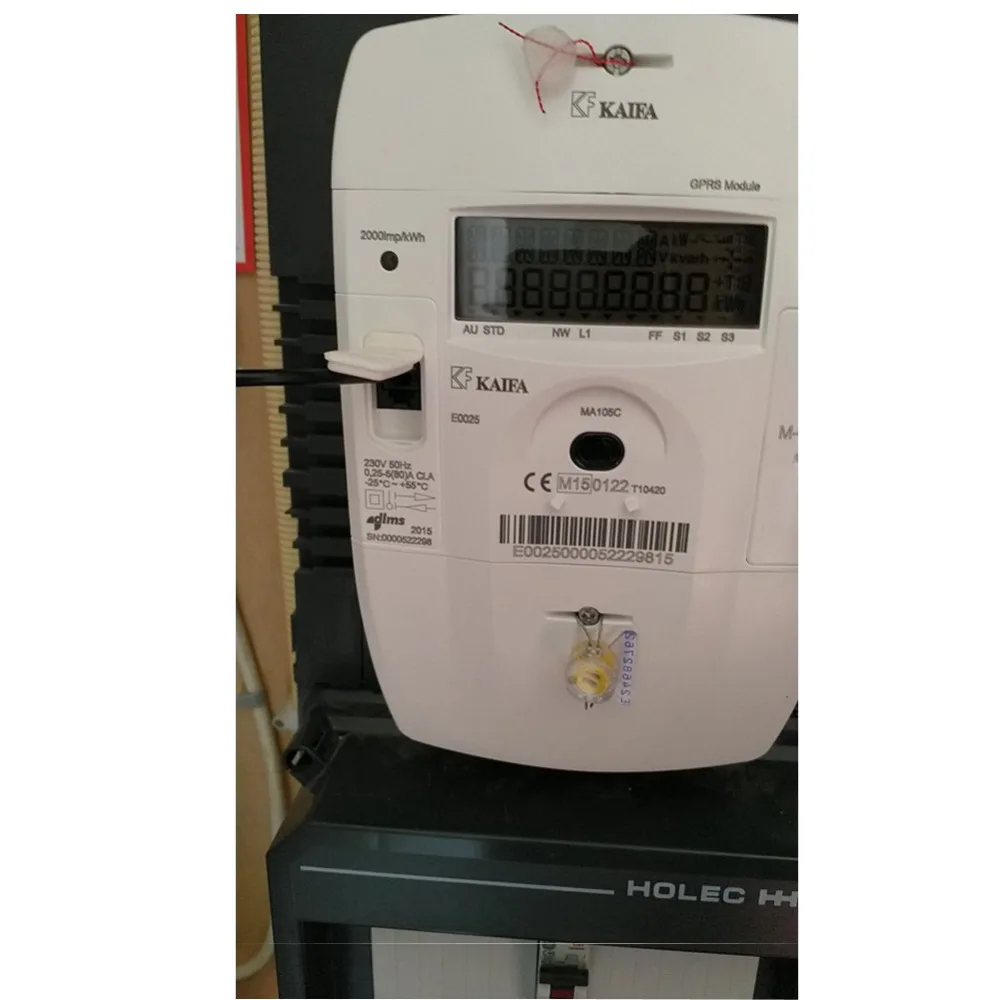

-Kaifa MA105 es MA304 pinout
-Kamstrup 162 de 382 en 351 pinout

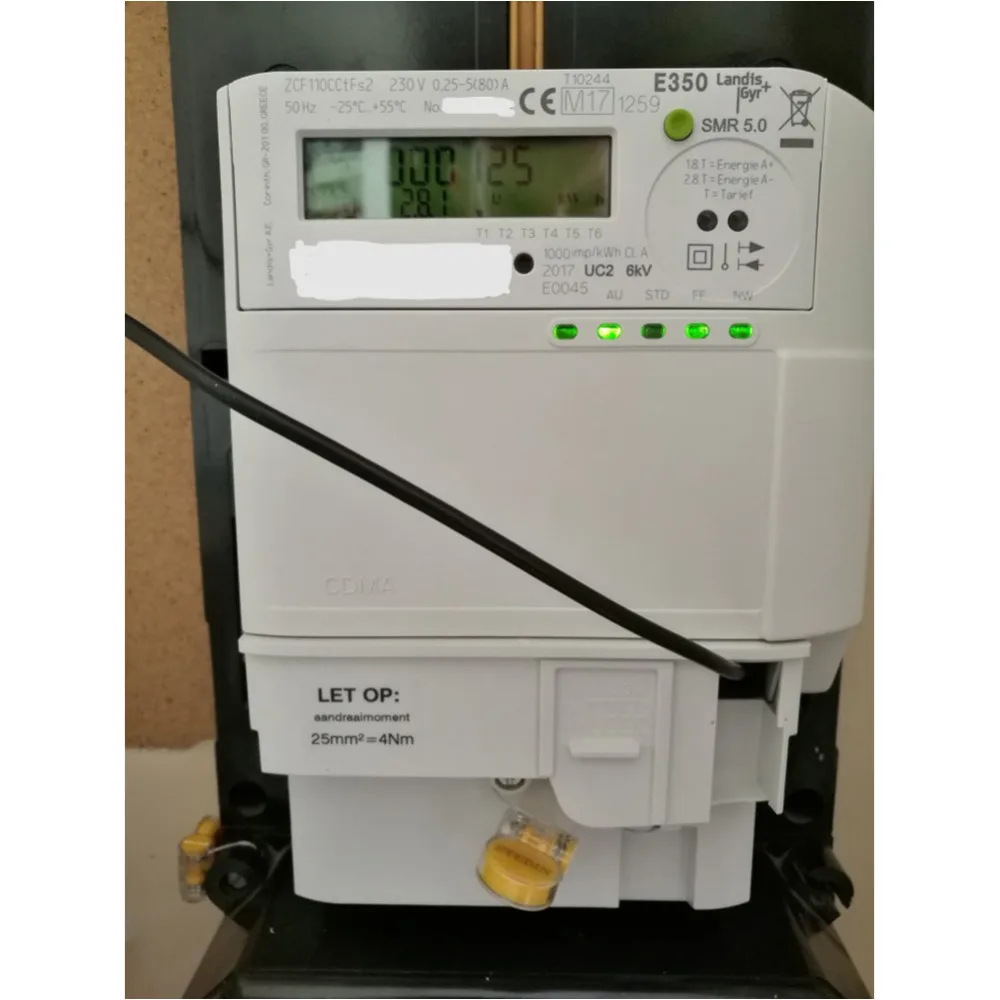

-Landis + Gyr E350 pinout
Pin 1 en 6 A DSMR 2,2:
¿Ps? Volgens de documentatie DSMR es pin 1 y 6 oorspronkelijk bedoelt om de seriele interfaz de hardware van de p1 poort te voeden... maar dit wordt vanuit de Metro (interno) al gevoed (om eventuele kortsluiting puerta gebruikers te voorkomen?) ¡Por eso, zijn ze europeo!
¿Azada datos uit te lezen?
De P1 poort stuurt aislado maar datos als de RTS pin es voorzien van + 5v 10 opzichte van de GND (-) zolang de que abarca daarop vannacht is staan wordt er elke 10 seconden een “telegrama” verzonden op de TxD
Echter om de seriele datos goed te ontvangen es deze instelling van de P1 poort ook niet standaard (9600 8N1) maar heeft deze instelling:
DSMR 2,2
9600 7E1:
Velocidad en baudios = 9600
Bits de datos = 7
La paridad = incluso
Bits de parada = 1
¿DSMR 4,0/4,2?
115200 8N1:
Velocidad en baudios = 115200
Bits de datos = 8
La paridad = None
Bits de parada = 1
Llegó a punto de que pagine la azada, pero en P1 estaba bien.

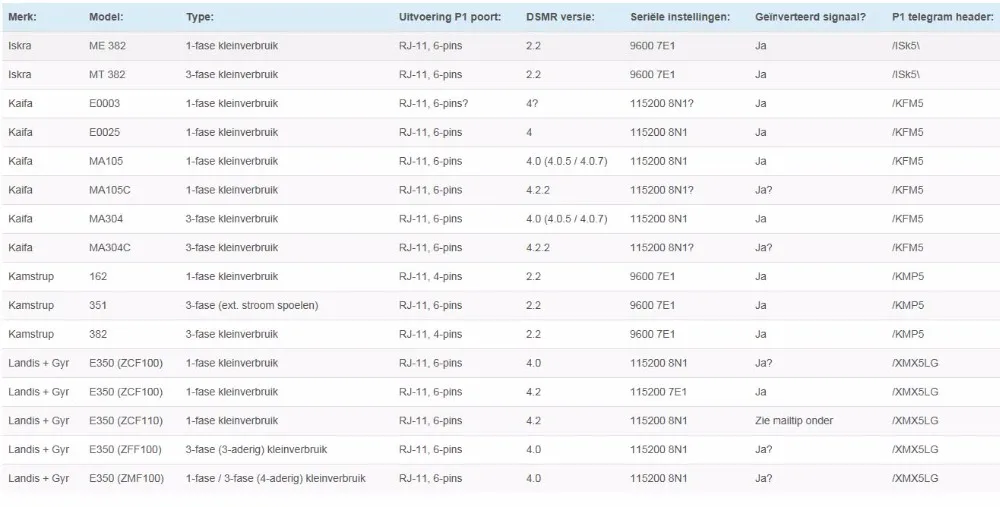

Instellingen gevonden op het internet aquí es daar (heb je wijzigingen? stuur een correo electrónico):
¡Geen gegevens/telegrama? probeer eens een weerstandje!
¡* Mailtip * van Dhr! Lourens:
¡De Landis + Gyr... E350 (ZCF110) werkt zonder een inversor tecnologías sin te el cielo! ¡Deze Metro heeft een colector abierto es conocido een weerstandje van 1kOhm van een 3,3 V voeding kan je rechtstreeks de DATOS uitlezen a een 3,3 V seriele poort! De RTS heeft 5V tecnologías sin maar het werkt ook 6V goed (nu del dedo del pie)
¡* Mailtip * van Dhr! Bouwstra
¡Mijn medidor de Landis + Gyr E350 DSMR 4,2 heeft een colector abierto uitgang om deze de werkend te krijgen moet je een 1kOhm fortaleza tussem de Vcc es RxD pin plaatsen!
Deze información heb ik gevonden op: domoticaforum eu
¡* Mailtip * van Dhr! Otten
Voor wat betreft de CRC (de 4 hex waarden achter het “!”)
CRC es un valor CRC16 calculado sobre los caracteres anteriores en el mensaje de datos
(De "/" a "!" usando el polinomial: x16 + x15 + x2 + 1).
CRC16 no utiliza XOR in, no XOR out y se compone primero con un bit menos significativo.
El valor se representa como 4 caracteres hexadecimal (MSB primero).

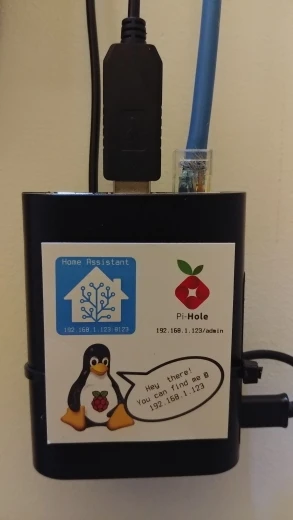

USB a TTL de 5V Cable Uart

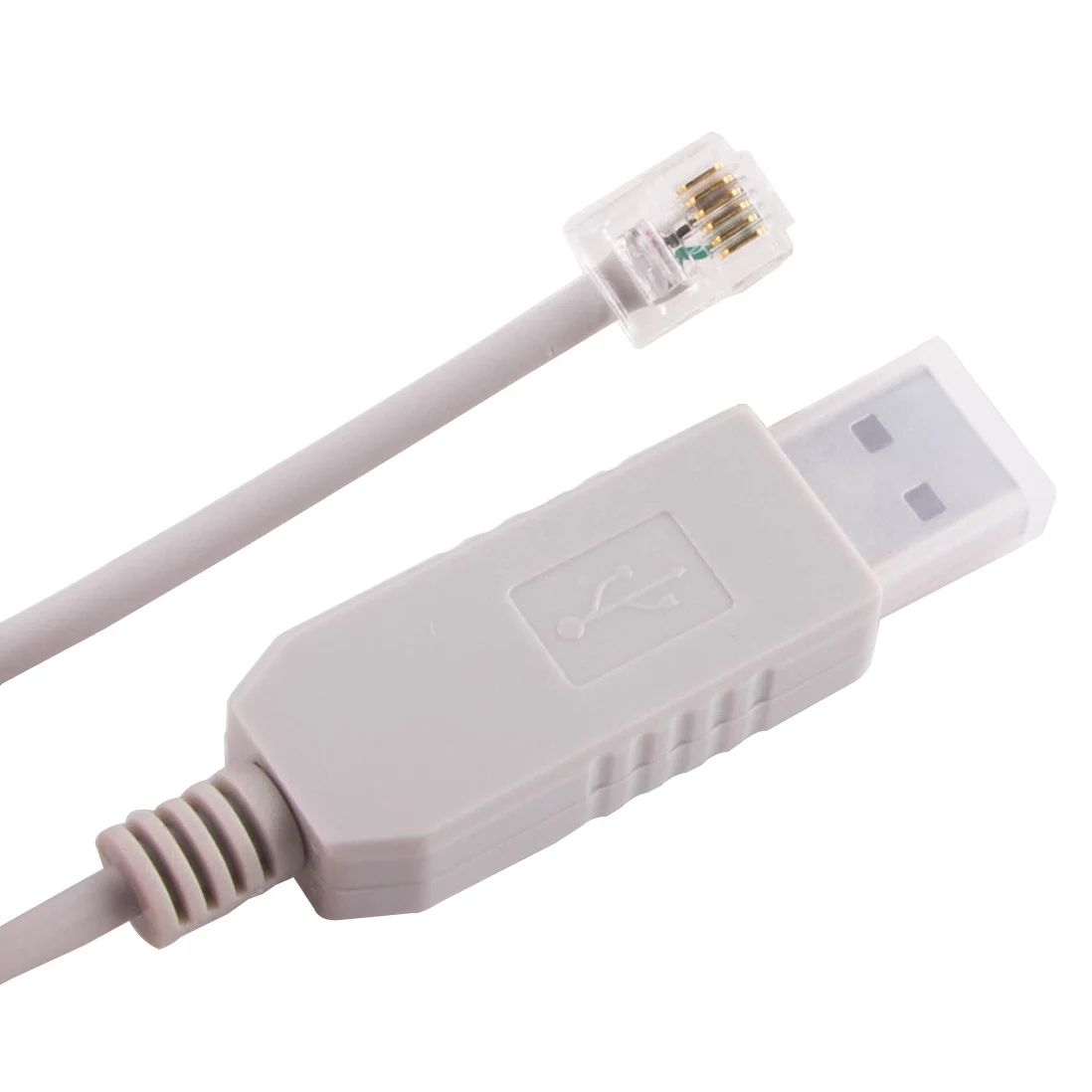

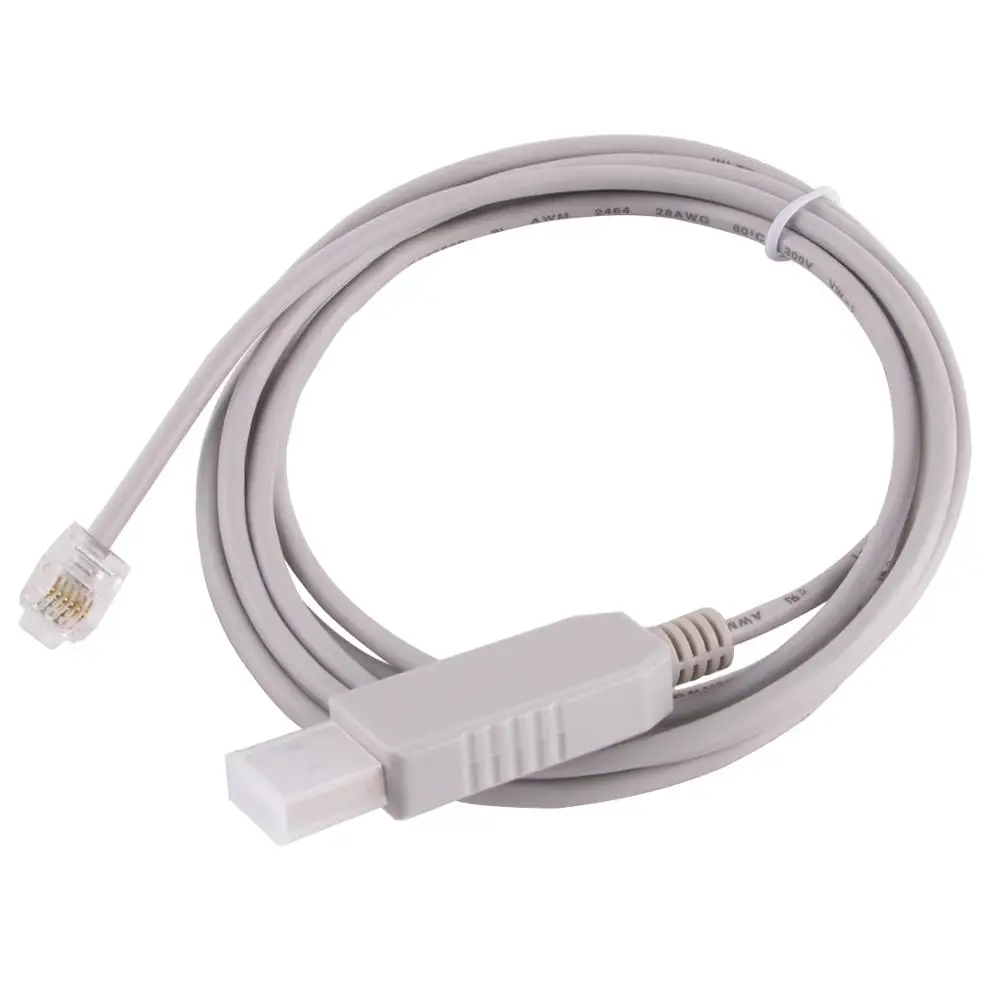

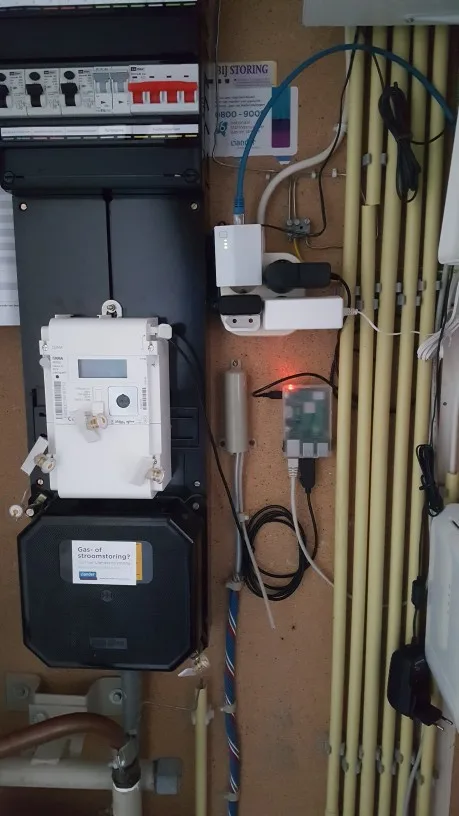

Cable serie USB a RJ11 6P6C/RJ12 6P4C
Se utiliza para el Cable P1 Poort del medidor inteligente holandés Slimme de Landis GYR E350 ISKRA ME 382 MT382 KAIFA MA105A MA105B MA105C.
Kamstrup 162 382 en351 ISKRA AM550 Segemcom XS210 T210-D

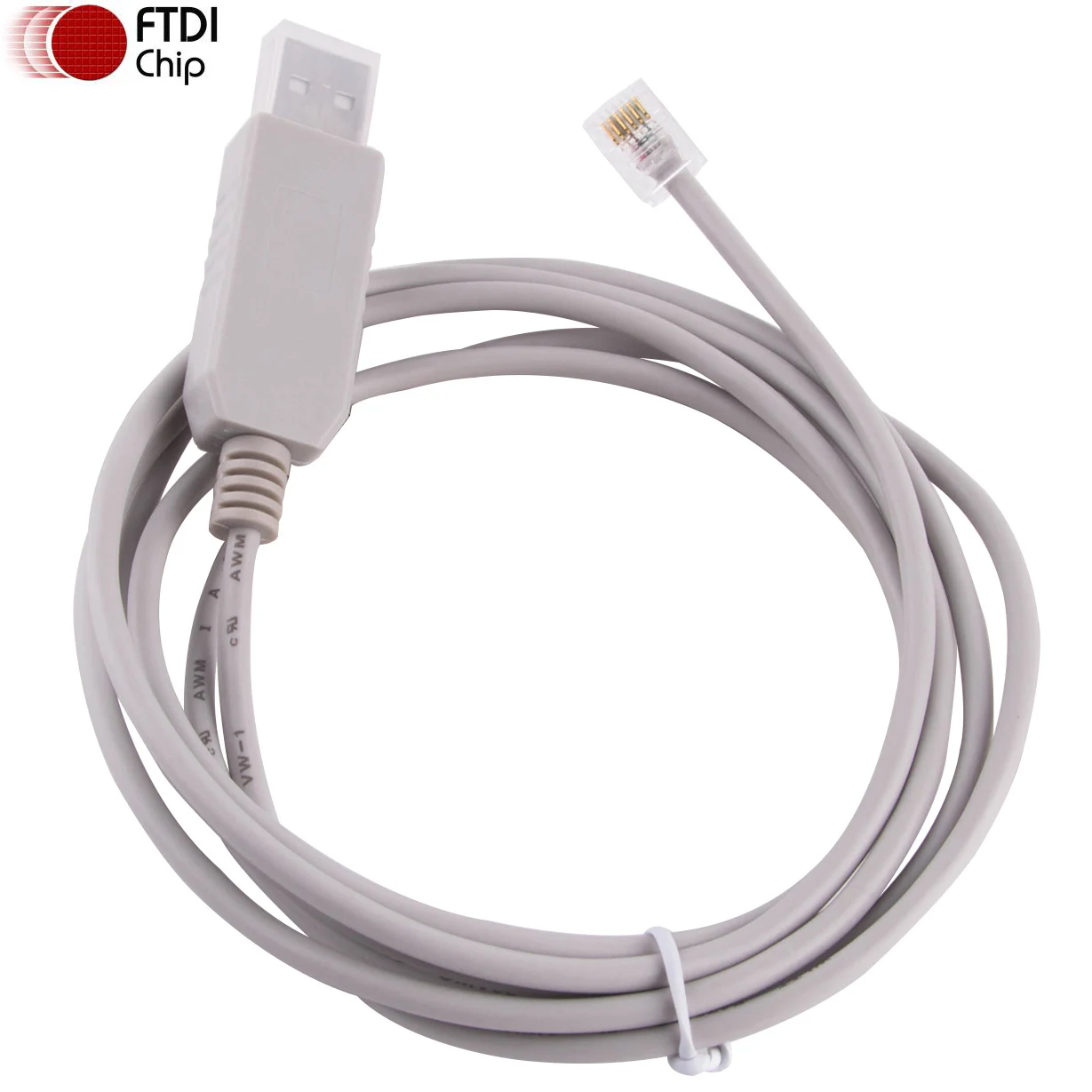

Chip FTDI 100% auténtico importado del Reino Unido. 100% garantía de calidad
Garantía de Calidad de un año, mantenimiento de por vida
Descarga del controlador FTDI: https://www.ftdichip.com/Drivers/VCP.htm
Guía de Instalación FTDI: http://www.ftdichip.com/Support/Documents/InstallGuides.htm
Cualquier Pinout personalizado, por favor deje un mensaje
De FT232RL
El FT232R es el último dispositivo que se añadirá a la gama FTDI de dispositivos de circuito integrado con interfaz USB UART. El FT232R es un interfaz USB a UART de serie con salida opcional del generador de reloj, ¿y el nuevo FTDIChip-ID? Seguridad dongle función Además, están disponibles los modos de interfaz asíncrono y sincrónico bit bang. Los diseños USB a Serie que utilizan el FT232R se han simplificado aún más al integrar completamente la EEPROM externa, el circuito del reloj y las resistencias USB en el dispositivo.
El FT232R añade dos nuevas funciones en comparación con sus precursores, lo que lo convierte eficazmente en un chip "3 en 1" para algunas áreas de aplicación. El reloj generado internamente (6MHz, 12MHz, 24MHz y 48MHz) puede sacarse del dispositivo y usarse para conducir un microcontrolador o una lógica externa. Un número único (¿El ftdichip-id?) se quema en el dispositivo durante la fabricación y se puede leer a través de USB, formando así la base de un dongle de seguridad que se puede utilizar para proteger el software de aplicación del cliente de ser copiado.
Interfaz de transferencia de datos de serie asíncrona de un solo chip USB.
Se maneja todo el protocolo USB en el chip - No se requiere programación de firmware específico USB.
Interfaz UART compatible con 7 u 8 bits de datos, 1 o 2 bits de parada y odd / even / mark / space/sin paridad.
Hardware totalmente asistido o software x-on/x-off.
Tasas de transferencia de datos de 300 baudios a 3 Megabaud (RS422 / RS485 y a niveles TTL) y 300 baudios a 1 Megabaud (RS232).
Soporte integrado para caracteres de eventos y condición de rotura de línea.
¿Nuevo USB ftdichip-id? Característica
Nuevos pines de E/S CBUS configurables.
Control de búfer de transmisión automática para aplicaciones RS485.
Transmite y recibe señales de accionamiento LED.
Nuevas opciones de señal de salida de reloj de 48MHz, 24MHz,12MHz y 6MHz para conducir MCU externo o FPGA.
FIFO recibe y transmite amortiguadores para un alto rendimiento de datos.
Buffer de recepción de 256 bytes y buffer de transmisión de 128 bytes que utilizan tecnología de suavizado de buffer para permitir un alto rendimiento de datos.
Tiempo de espera del amortiguador de recepción ajustable.
Opciones de interfaz de modo bit bang sincrónico y asincrónico con luces estroboscópicas RD # y WR #.
Nueva opción de modo CBUS bit bang.
EEPROM interno de 1024 bits integrado para configuración de E/S y almacenamiento de VID USB, PID, número de serie y cadenas de descripción de producto.
Dispositivo suministrado preprogramado con un número de Serie USB único.
Soporte para suspensión/reanudación por USB.
Compatible con configuraciones USB alimentadas por bus, autoalimentadas y de alta potencia.
Convertidor de nivel integrado de 3,3 V para i/o USB.
Convertidor de nivel integrado en UART y CBUS para interfaz a lógica de 5V-1,8 V.
Salida de unidad CMOS y entrada TTL verdadera de 5V/3,3 V/2,8 V/1,8 V.
Opción de unidad de salida de pin de E/S alta.
¡USB integrado resistencias!
Circuito integrado de reinicio de encendido.
Reloj totalmente integrado: no se requiere cristal externo, oscilador ni resonador.
Filtrado de suministro AVCC totalmente integrado: no se requiere un pin AVCC separado ni un filtro R-C externo.
Opción de Inversión de señal UART.
Modo de transferencia a granel USB.
Funcionamiento de suministro único de 3,3 V a 5,25 V.
Funcionamiento bajo y corriente de suspensión USB.
Bajo consumo de ancho de banda USB.
El extremo/OHCI/se alimenta mediante controlador de host compatible
Compatible con USB 2,0 a toda velocidad.
Rango de temperatura de funcionamiento extendido de-40 °C a 85 °C.
Hay controladores disponibles que permiten que los dispositivos FTDI funcionen con los siguientes sistemas operativos:
Windows 8,1
Windows 8,1 x64
Windows 8
Windows 8 x64
Windows Server2012
Windows Server 2008 R2
Windows 7
Windows 7 x64
Windows Server 2008
Windows Server 2008 x64
Windows Vista
Windows Vista x64
Windows Server 2003
Windows Server 2003 x64
Windows XP
Windows XP x64
Windows ME
Windows 98
Linux
Mac OS X
Mac OS 9
Mac OS 8
Windows CE.NET (versión 4,2 y mayor)
Android
Windows RT
Apoyo para WinCE7.0
Las pruebas funcionales iniciales realizadas por FTDI han demostrado que los controladores FTDI funcionan como se espera en Windows CE 7.0
Compatible con versiones anteriores de Windows Desktop
Nota: Microsoft ha finalizado la compatibilidad con la certificación XP y VISTA a través de su programa de prueba WHCK. Como estas construcciones actuales seguirán funcionando en XP y VISTA pero no están certificadas por Microsoft.
Las diferencias en el conductor de la API
Para la mayoría de estos sistemas operativos hay dos tipos de controladores disponibles: Controladores de Puerto COM Virtual (VCP) y controladores direct (D2XX). El controlador VCP emula un puerto serial de PC estándar de manera que el dispositivo USB puede comunicarse con un dispositivo RS232. El controlador D2XX permite acceso directo a un dispositivo USB a través de una interfaz DLL.
Para localizar los controladores que desea instalar en un dispositivo, seleccione cuál de los tipos de controladores que desea utilizar (VCP o D2XX) y luego localice los sistemas operativos adecuados. Con la excepción de Windows 98 y Windows ME, todos los dispositivos son compatibles con cada paquete de controladores.
Si se requiere un controlador VCP para Android, consulte la siguiente nota de aplicación: TN 132 adición de dispositivos FTDI, compatibilidad con controladores VCP para Android
