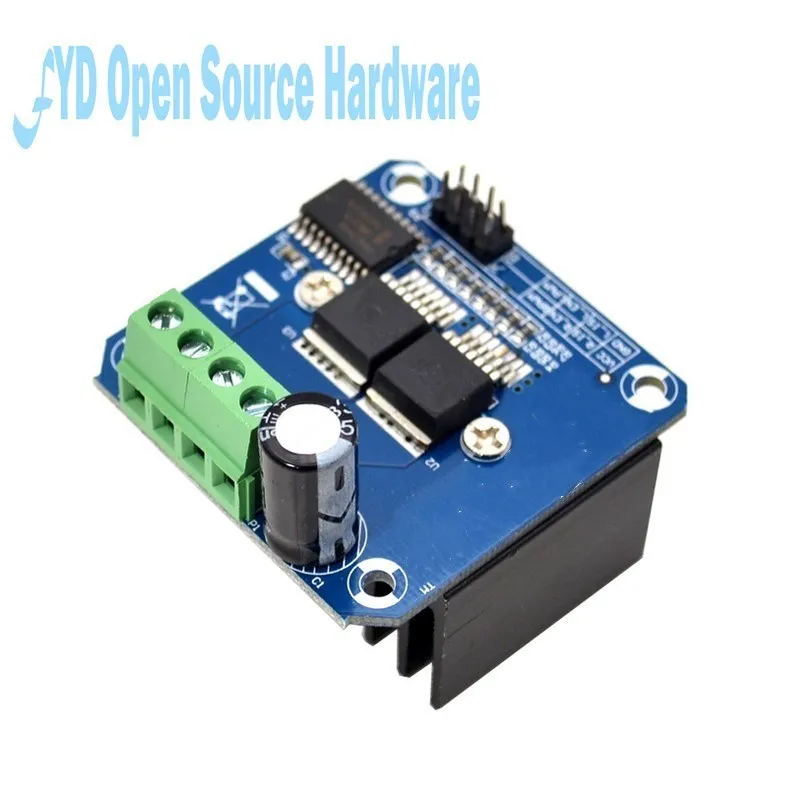

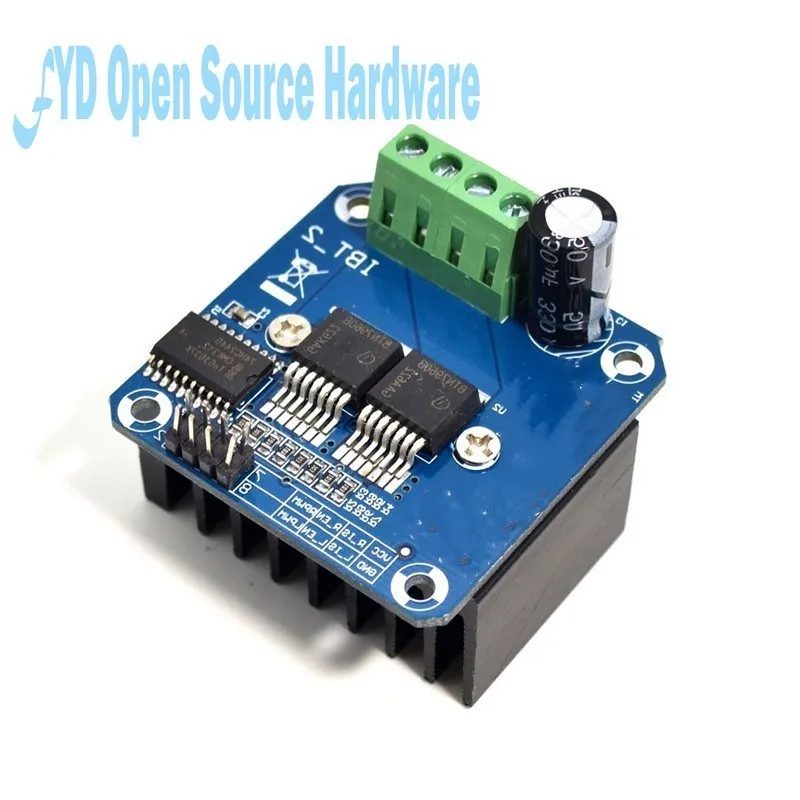

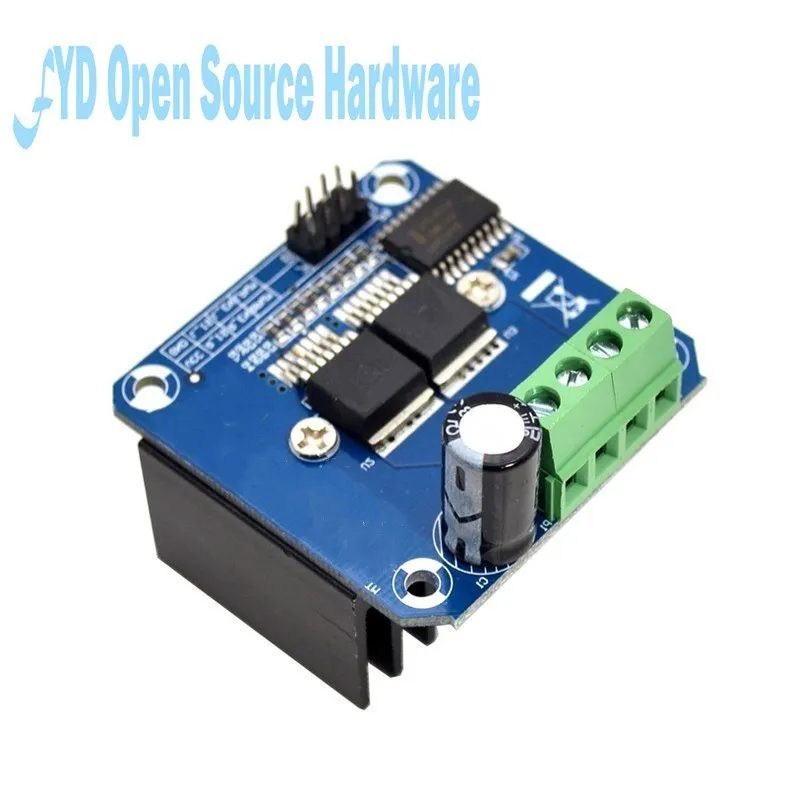

Doble BTS7960/BTN7960 43A h-bridge Módulo de controlador de Motor de alta potencia/diy diagnóstico de corriente de coche inteligente

BTS7960B h-bridge 43A módulo controlador de motor de alta potencia Descripción:

Este controlador utiliza chips BTS7960 compuestos de unidad de alta potencia módulo de controlador de puente H completo con protección térmica contra sobrecorriente. Circuito de controlador doble BTS7960 h-bridge, con una fuerte impulsión y frenado, ¡aislando eficazmente el microcontrolador y el controlador del motor! Alta corriente 43A

Características:

Controlador de puente doble BTS7960 de corriente grande (43 A) H;

5 V aislar con MCU y proteger eficazmente MCU;

Indicador de alimentación de 5 V a bordo;

Indicación de voltaje del extremo de salida del controlador del motor;

Puede soldar el disipador de calor;

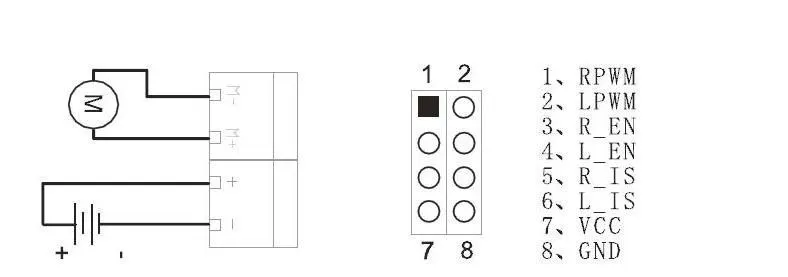

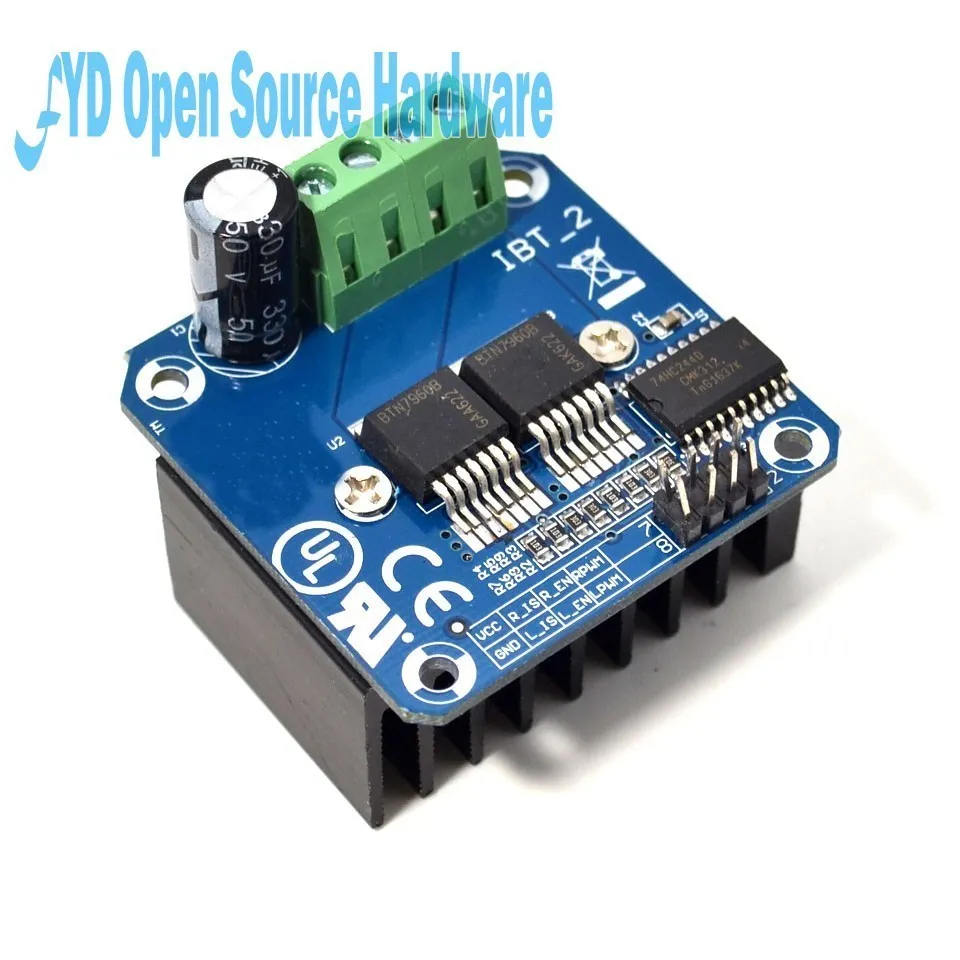

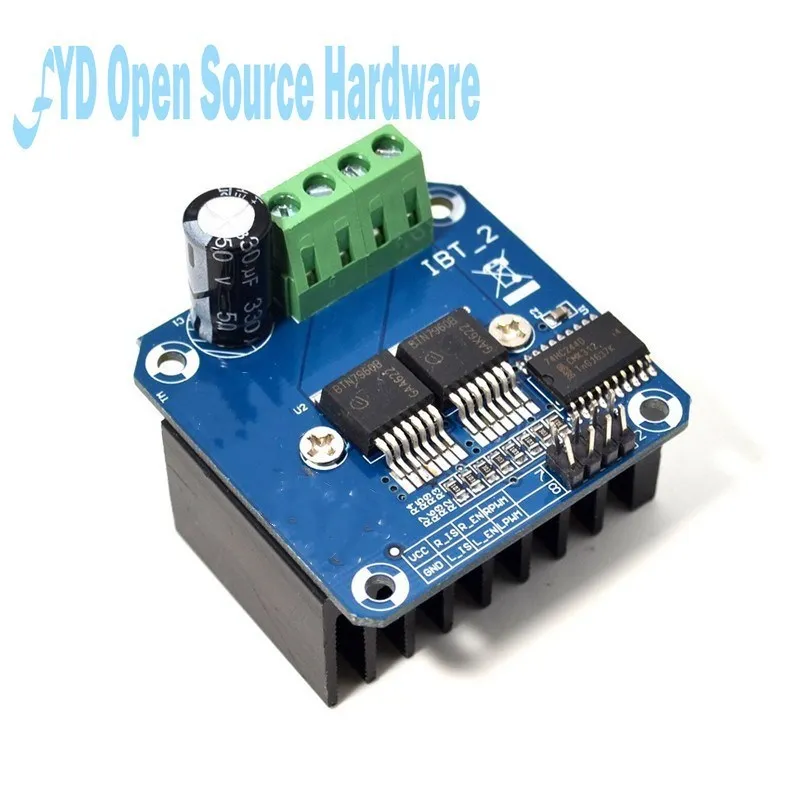

Definición de pines:

1. RPWM: giro a la derecha PWM

2. PWM: giro a la izquierda PWM

3. R_EN: giro a la derecha (alto activo)

4. L_EN: encendido a la izquierda (alto activo)

5. R_IS: advertencia de giro a la derecha (puede dejar flotante)

6. L_IS: advertencia de corriente de giro a la izquierda (puede dejar flotante)

7 VCC: (5 V)

8 GND

Conexiones:

Método 1:

VCC: 5 V de microcontrolador (MCU)

GND: GND de microcontrolador (MCU)

L_PWM: PWM o 5 V de microcontrolador (MCU) para giros CCW (CW)

R_PWM: PWM o 5 V de microcontrolador (MCU) para giros CW (CCW)

R_EN y L_EN: 5 V de microcontrolador (MCU)

Método 2:

VCC: 5 V de microcontrolador (MCU)

GND: GND de microcontrolador (MCU)

L_PWM: 5 V de microcontrolador (MCU) para giros CCW (CW)

R_PWM: 5 V de microcontrolador (MCU) para giros CW (CCW)

R_EN y L_EN: PWM de microcontrolador (MCU)

Solo necesita cuatro líneas desde MCU hasta el módulo controlador (GND. 5 V, PWM1. PWM2);

Fuente de alimentación de 5 V del chip de aislamiento (puede compartir con MCU 5 V);

Tamaño: 4*5*1,2 cm;

Capaz de invertir el motor hacia adelante, dos frecuencias de entrada PWM de hasta 25 kHZ;

Dos flujos de calor que pasan a través de una salida de señal de error;

Fuente de alimentación aislada de 5 V (se puede compartir con el MCU 5 V), también se puede utilizar la fuente de alimentación de 5 V integrada;

Voltaje de alimentación de 5,5 V a 27 V;
