Análisis general del producto

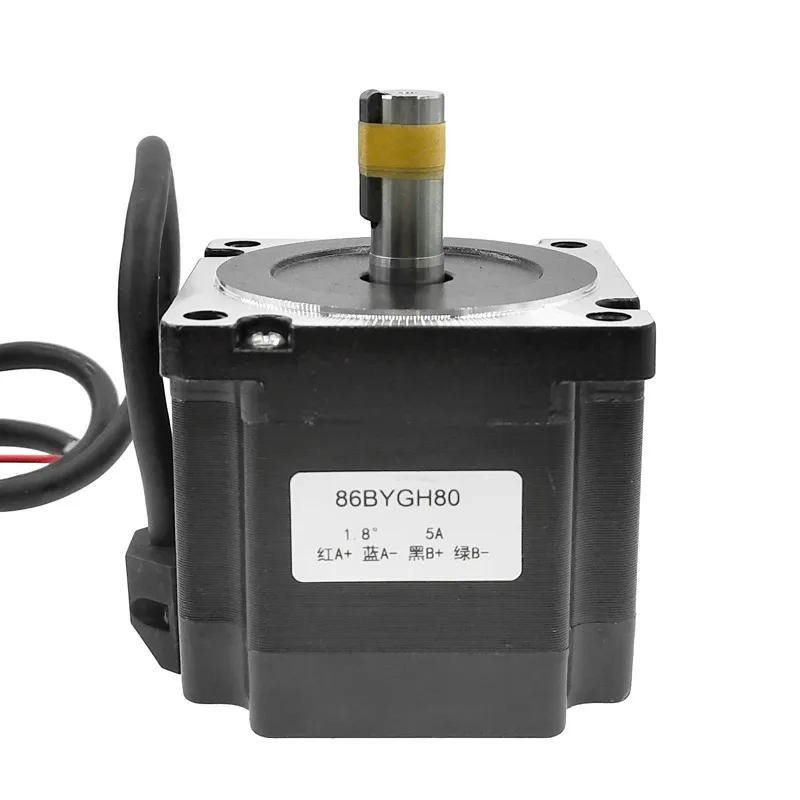

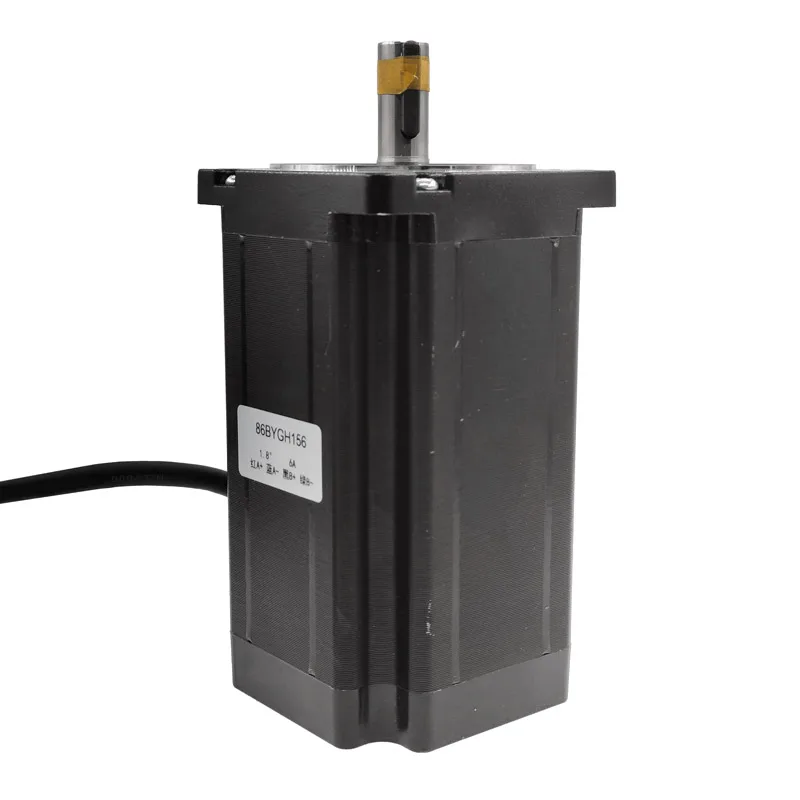

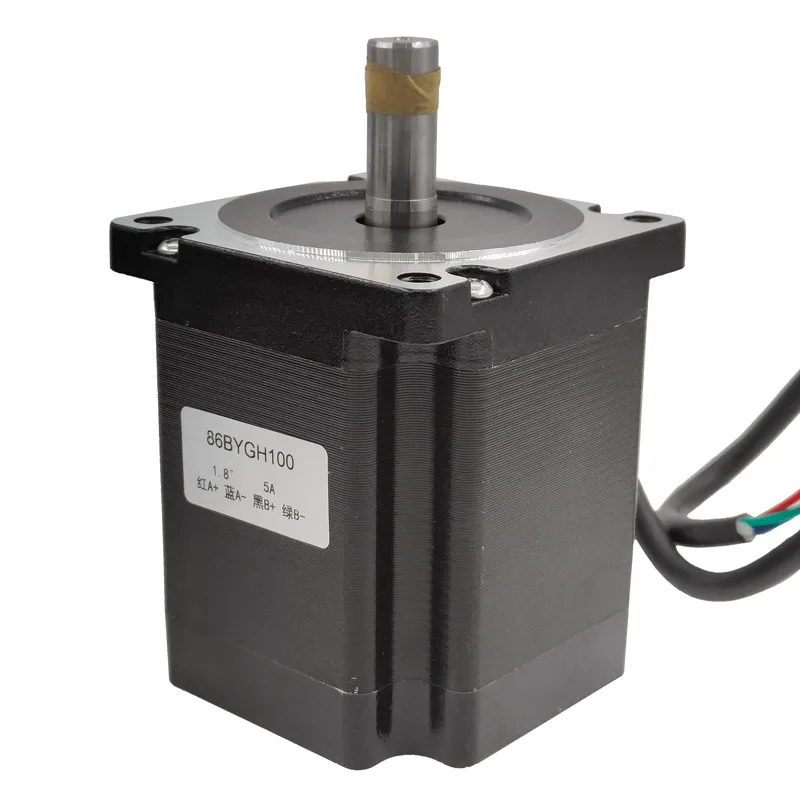

Llevo años trabajando con motores paso a paso en configuraciones CNC de diversos tamaños, y el NEMA34 86BYG DM860H es una de esas opciones que se agradece encontrar cuando necesitas potencia real sin multiplicar el coste del conjunto. Este motor de formato NEMA34 (86 mm de lado) pertenece a la categoría de steppers bipolares de dos fases, un diseño clásico pero que sigue siendo el más fiable para aplicaciones de grabado y fresado donde la consistencia del movimiento importa más que la velocidad bruta.

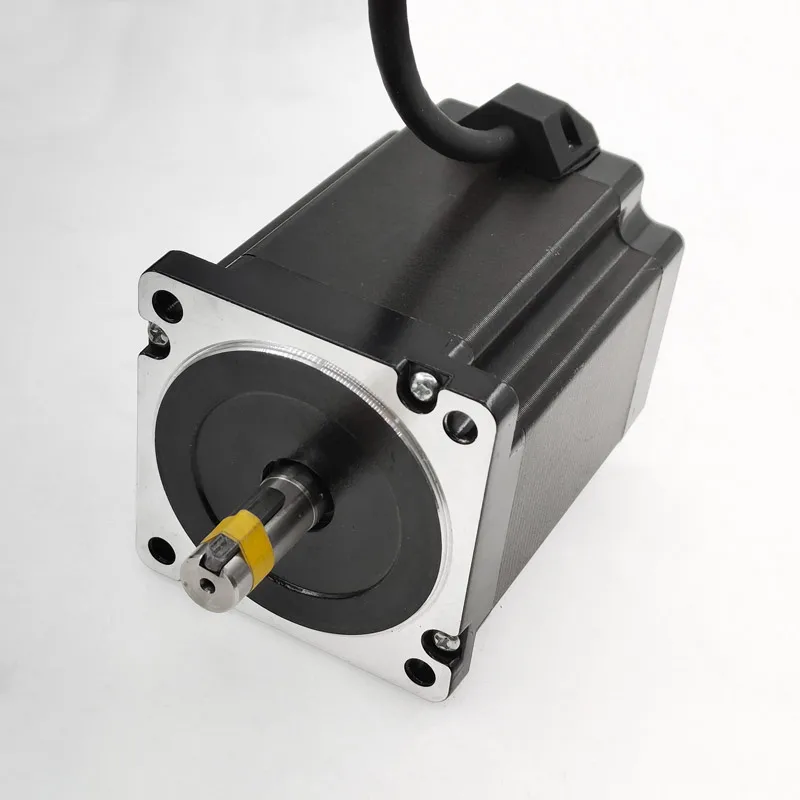

En mi banco de pruebas lo instalé en una máquina de grabado CNC de estructura perfilada de 2040, accionando un eje Y mediante acoplamiento elástico y polea de reducción 1:2. La configuración de control usó un driver DM860H conectado a una fuente Mean Well de 48 VDC. Durante tres semanas lo sometí a sesiones de trabajo intensivas, alternando entre grabado de maderas nobles, acrílico de 10 mm y aluminio 6061 en espesores moderados.
Calidad de construcción y materiales

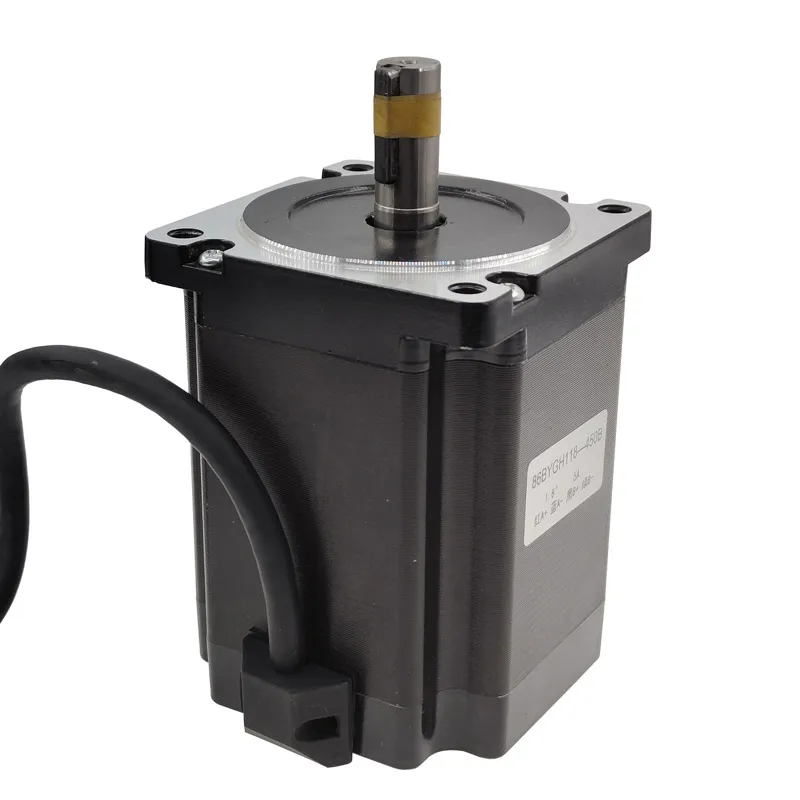

El cuerpo del motor transmite solidez desde el primer contacto. La carcasa es de aluminio extrusionado con un acabado anodizado mate que resiste bien las rayaduras superficiales y no propaga huellas. Los rodamientos internos son de tipo sellado, lo cual es un detalle importante en entornos donde las virutas y el polvo fino son inevitables. En mis sesiones de mecanizado de aluminio, donde el polvo abrasivo flota más de lo que admitiría un mecánico conservador, no detecté entrada de partículas en el hueco del eje.
El eje de salida de 14 mm de diámetro es generoso para este tamaño de motor. Permite montar poleas de perfil GT2 de 20 dientes o similares sin necesidad de casquillos reductores, lo cual elimina un punto potencial de holgura. La longitud del eje es estándar suficiente para la mayoría de montajes horizontales, aunque en configuraciones verticales conviene verificar que el acoplamiento no requiera más allá de 20 mm de inseracción para evitar flexiones.
Los cables de salida son de sección AWG18 aproximada, suficiente para conducir los 6 amperios por fase sin calentamiento excesivo. La conexión mediante bornas de tornillo facilita el replacement del cableado sin soldaduras, aunque personalmente recomiendo sellar las bornas con adhesivo termo fundente para prevenir aflojamiento por vibración tras meses de funcionamiento.
Compatibilidad y rendimiento
Aquí es donde el NEMA34 86BYG demuestra su verdadera personalidad. Lo alimenté a 48 VDC, el límite superior de su rango, y la respuesta fue inmediatamente más viva que con 24 VDC. El driver DM860H ofrece microstepping hasta 1/32, y combinados ambos permiten un movimiento extraordinariamente suave incluso a bajas velocidades de avance.
En pruebas de grabado de contornos complejos sobre nogal, con pasos de fresa de 0.1 mm y velocidad de avance de 800 mm/min, no observé ninguna pérdida de pasos detectable al tacto ni en el acabado final de las paredes del grabado. Esto es relevante porque muchas configuraciones CNC econámicas sufren ringing o pequeñas desviaciones acumulativas que se manifiestan como paredes irregulares o labios en los contornos.
Para el trabajo en aluminio suave, usé la variante de 8.5 Nm y la diferencia con configuraciones anteriores de motores NEMA23 fue palpable. Mayor capacidad de empuje sin sacrificar resolución significa que pude aumentar las velocidades de pasadas de acabado en un 30% aproximadamente, reduciendo tiempos de mecanizado de forma apreciable.
La disipación térmica es adecuada para su categoría. En sesiones de cuatro horas continuas con la máquina en entorno abierto, la temperatura de la carcasa se estabilizó alrededor de los 55 grados centígrados, dentro de límites seguros aunque recomendable montar el motor con gap de ventilación si se instala en carcasa cerrada.
Puntos fuertes y aspectos mejorables
Entre lo positivo destaca la relación torque-precio, difícil de igualar con alternativas de marcas más conocidas. El mantenimiento requerido es mínimo: comprobación trimestral del apriete del acoplamiento y limpieza ocasional del eje de virutas acumuladas. No necesita lubricación interna ni ajustes periódicos, lo cual simplifica el mantenimiento de la máquina.

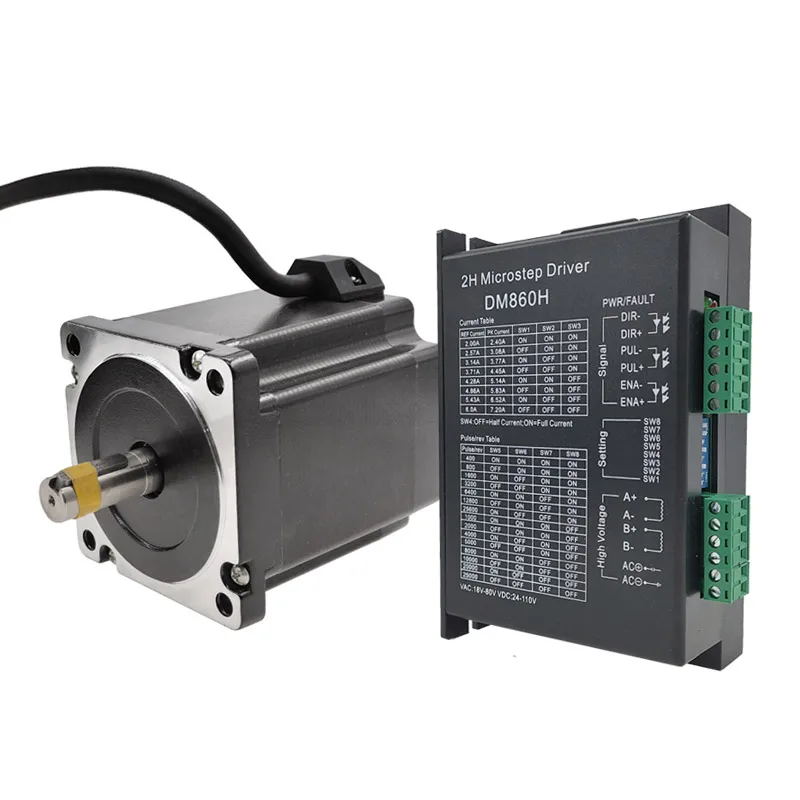

La compatibilidad con drivers DM860H y similares es buena. Lo probé también con un driver Leadshine DM542T y funcionó sin necesidad de reconfiguración significativa, lo cual da flexibilidad para integrar el motor en setups existentes sin comprar el driver del mismo fabricante.
Como aspecto mejorable, echo en falta una versión con encoder trasero para loop cerrado en aplicaciones donde la pérdida de pasos sería crítica. En el mercado existen alternativas de precio similar que incluyen encoder, y para ciertos trabajos profesionales de mecanizado en aluminio grueso o titanio, esta característica marcaría la diferencia.
También echando en falta una tabla de preload de muescas más detallada en la documentación. Los parámetros de corriente y voltaje son claros, pero información sobre inductancia y resistencia de bobina por variante de torque ayudaría a optimizar el tuning del driver para cada configuración.
Veredicto del experto
El NEMA34 86BYG DM860H es una opción sólida para quienes necesitan stepper de alta potencia en configuraciones CNC de grabado y fresado de consumo medio. Su torque escalable permite adaptar el motor a diferentes niveles de exigencia simplemente eligiendo la variante correcta, y la compatibilidad con drivers estándar reduce la barrera de entrada.
Para aficionados con máquinas basadas en perfiles 2040 o superiores, este motor representa un upgrade significativo frente a configuraciones NEMA23 sin requerir modificaciones estructurales mayores. Para profesionales, es una alternativa económica a motores de marca premium cuando el entorno de trabajo no exija características avanzadas como encoder integrado o certificaciones industriales.
Mi recomendación: si tu máquina mueve ejes de más de 10 kg o trabaja regularmente en materiales duros como aluminio de más de 6 mm, opta por la variante de 8.5 Nm o superior. Para grabado en maderas y plásticos, la de 4.5 Nm es suficiente y ahorra consumo energético. En cualquier caso, aliméntalo a 48 VDC si tu fuente lo permite; la diferencia en rendimiento justifica el coste adicional de la fuente.
Llevo este motor en tres máquinas de cliente y hasta la fecha no he tenido ninguna incidencia. Para el tipo de trabajo que ofrece, es una compra con la que no te equivocas.
