Descripción
Descripción:

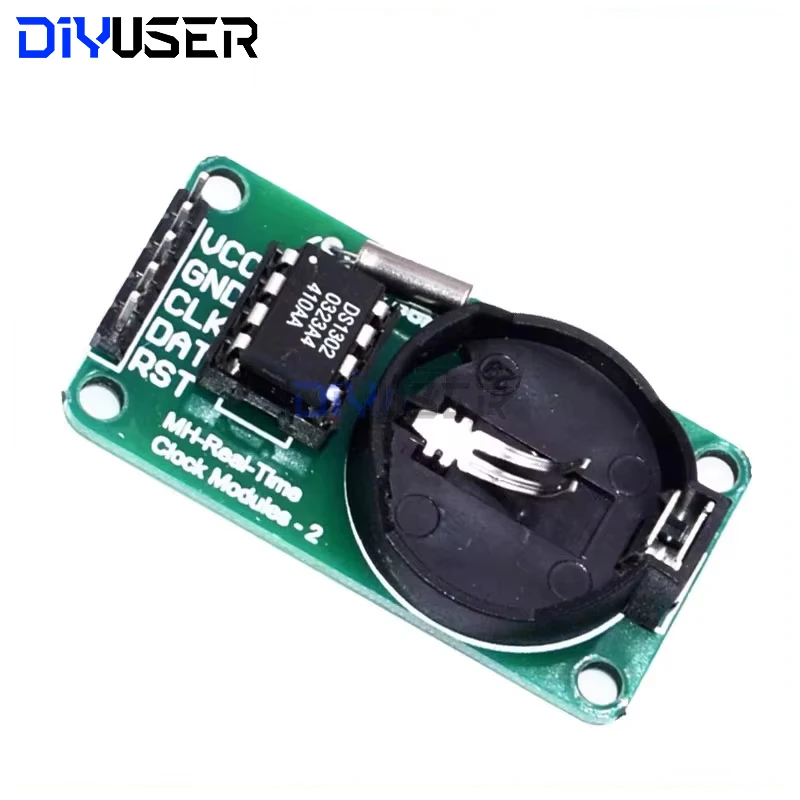

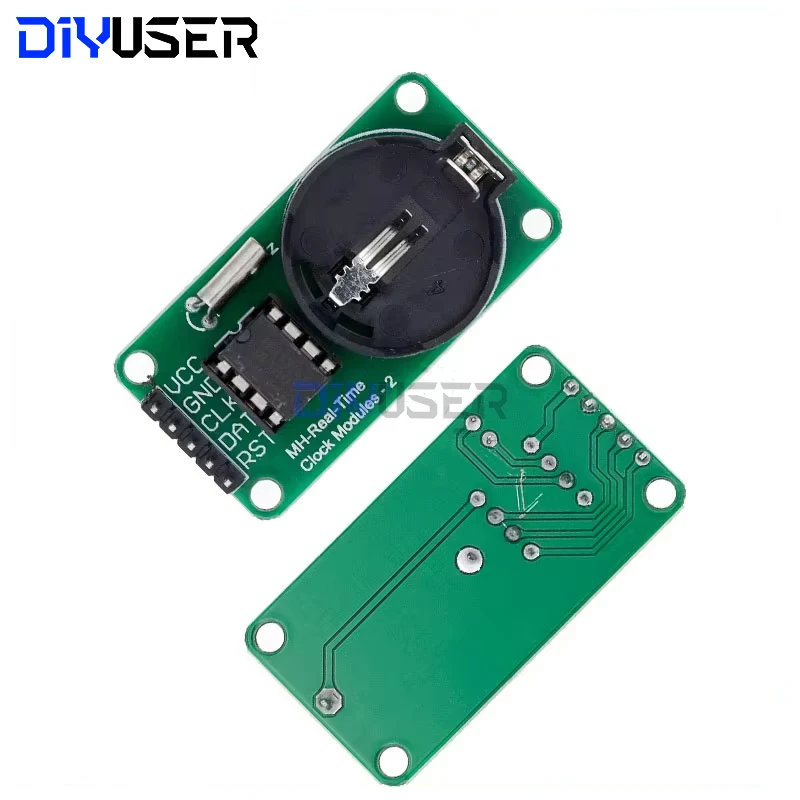

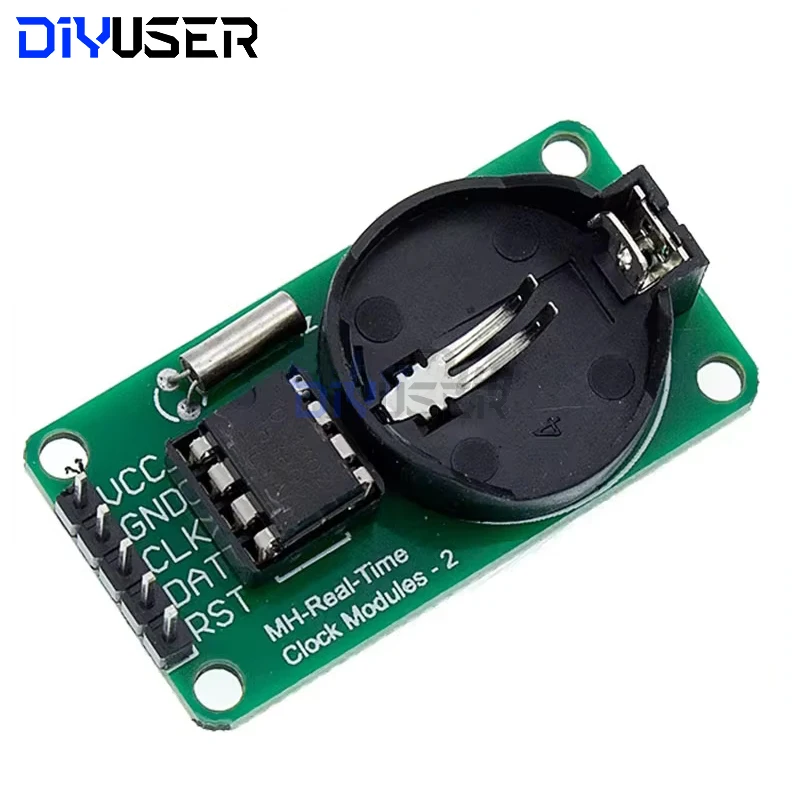

El DS1302 es un chip de reloj de carga lenta de DALLAS que contiene un reloj/calendario en tiempo real y 31 bytes de RAM estática para comunicarse con el microcontrolador a través de una interfaz serie simple.El circuito de reloj/calendario en tiempo real proporciona segundos, minutos, horas, días, semanas, meses, años de información, el número de días por mes y el número de días del año bisiesto se pueden ajustar automáticamente.El funcionamiento del reloj puede determinarse mediante la indicación AM/PM en formato de 24 o 12 horas.(1) Restablecimiento RST (2) líneas de datos de E/S (3) reloj serie SCLK.(1) Restablecimiento RST (2) líneas de datos de E/S (3) reloj serie SCLK.Reloj/RAM lee/escribe datos en un byte o hasta 31 bytes de comunicación grupal de caracteres.El consumo de energía del DS1302 es muy bajo para mantener datos e información del reloj cuando la potencia es inferior a 1 mWCaracterísticas:

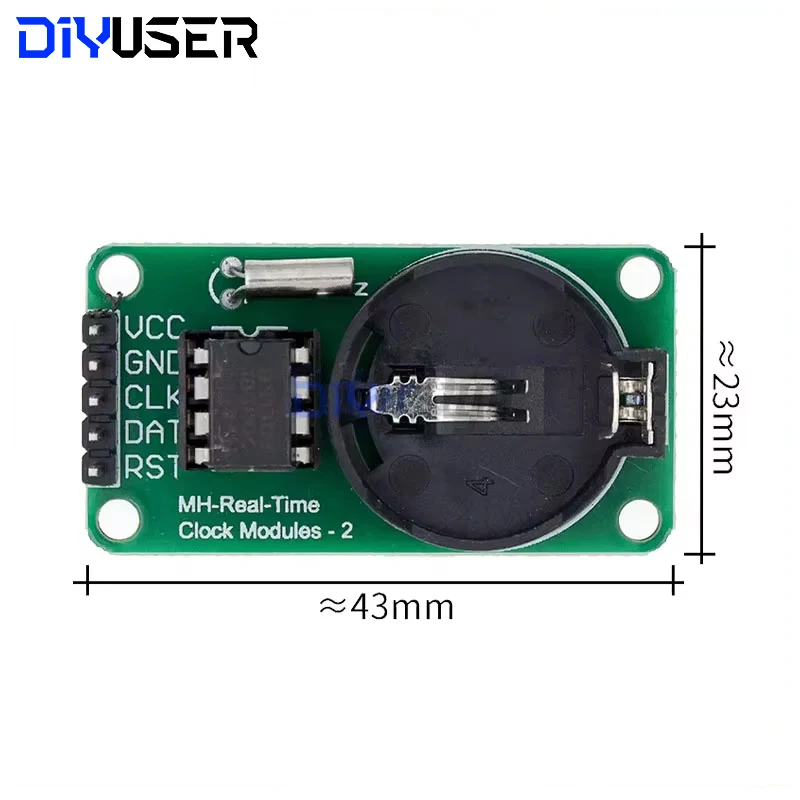

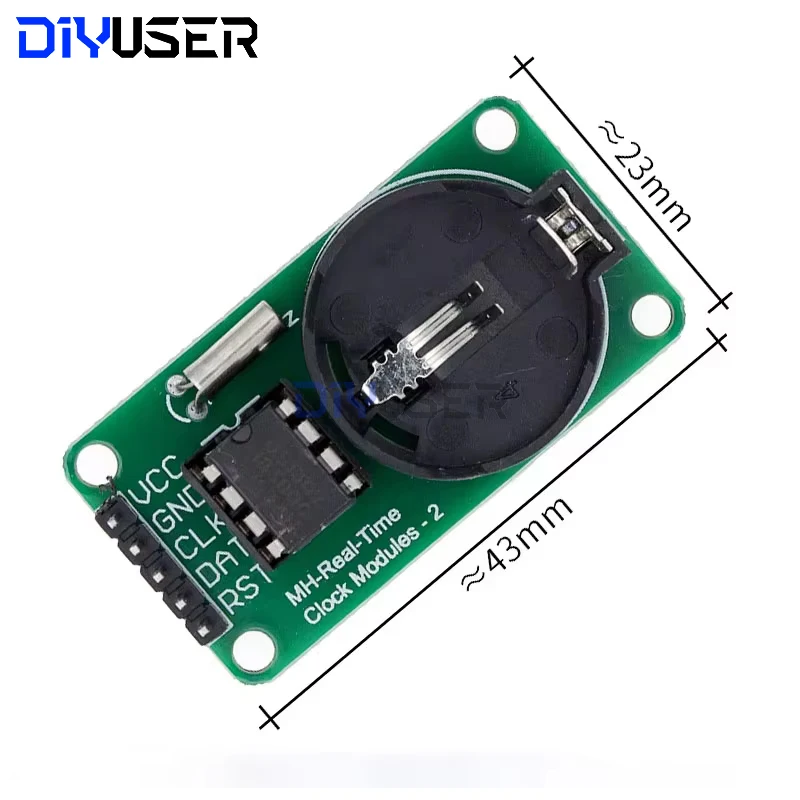

El reloj en tiempo real con 2100 se puede calcular antes de los segundos, minutos, horas, días, semanas, meses, años de capacidad y ajuste de año bisiesto.31 RAM de almacenamiento temporal de datos de 8 bitsEl modo de puerto de E/S en serie hace que el pin cuente menosAmplio voltaje de funcionamiento 2,0 Vcorriente de trabajo 2,0 V, menos de 300 nALeer/escribir datos de reloj o RAM, hay dos métodos de transferencia Transferencia de un solo byte y transmisión de múltiples bytes Modo de grupo de caracteresPaquete DIP de 8 pines o paquete SOIC opcional de 8 pines según montaje en superficiesimpleInterfaz de 3 hilos compatible con TTL Vcc=5VRango de temperatura industrial opcional -40 +85fuente de alimentación dual para la fuente de alimentación principal y la fuente de alimentación de respaldoLos parámetros del módulo de reloj en tiempo real DS1302 son los siguientes:1.PCB para el panel único, tamaño: 44 mm * 23 mm * 1,6 mm2.Con 4 orificios de posicionamiento, diámetro 3,1 mm3.Batería de respaldo para la auténtica esfera celestial CR2032, voltaje 3V, corriente 260mAh, batería no recargable.¡Tiempo teórico de retención de datos superior a 10 años!4.Cristal de 32,768 KHz, cristal importado de Japón, capacitancia coincidente de 6 pF, tamaño 2 * 6 mm5. Chip grande enchufable DS1302 de 8 pines fabricado, el chip debajo del bloque IC, fácil de reemplazar y enchufar el chip6.El voltaje de funcionamiento del módulo es compatible con conexión de un solo chip de 3,3 V/5 V y 5 V y 3,3 V.7.Temperatura de funcionamiento: 0° --- 70°Método de cableado (para proporcionar el programa como ejemplo, puede acceder a cualquier puerto IO, modificar la definición del puerto en el programa puede ser):
VCC → + 5V / 3,3VGND → GNDCLK → P02DAT → P01RST → P00
