Descripción
Principio de funcionamiento:
El circuito de alimentación del amplificador de banda ancha, la alta frecuencia se ve afectada por los parámetros de capacitancia parásita y el rendimiento cae bruscamente, por lo que la alimentación debe utilizar BiasTee.

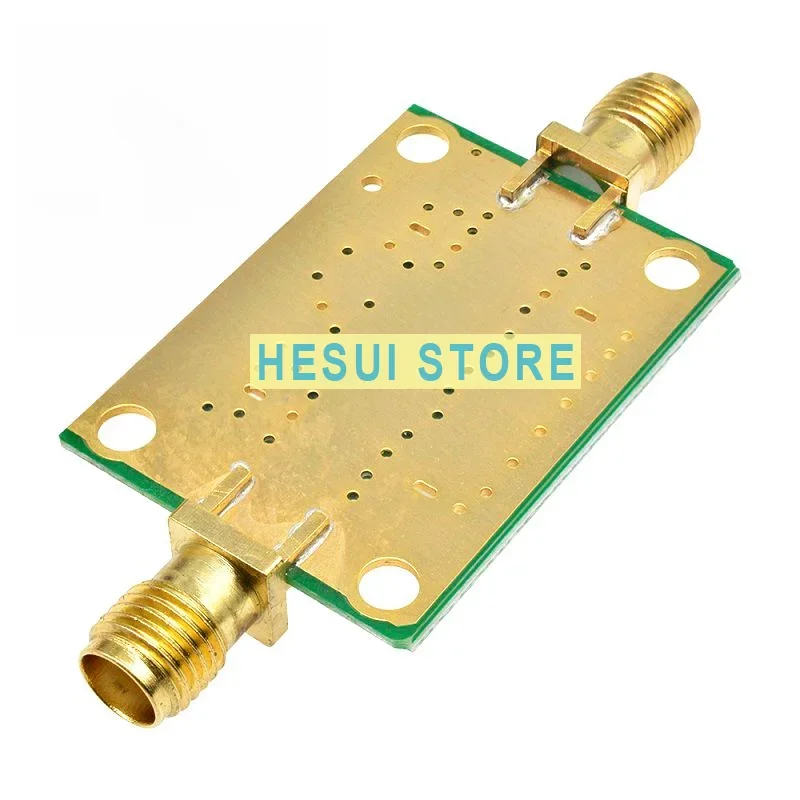

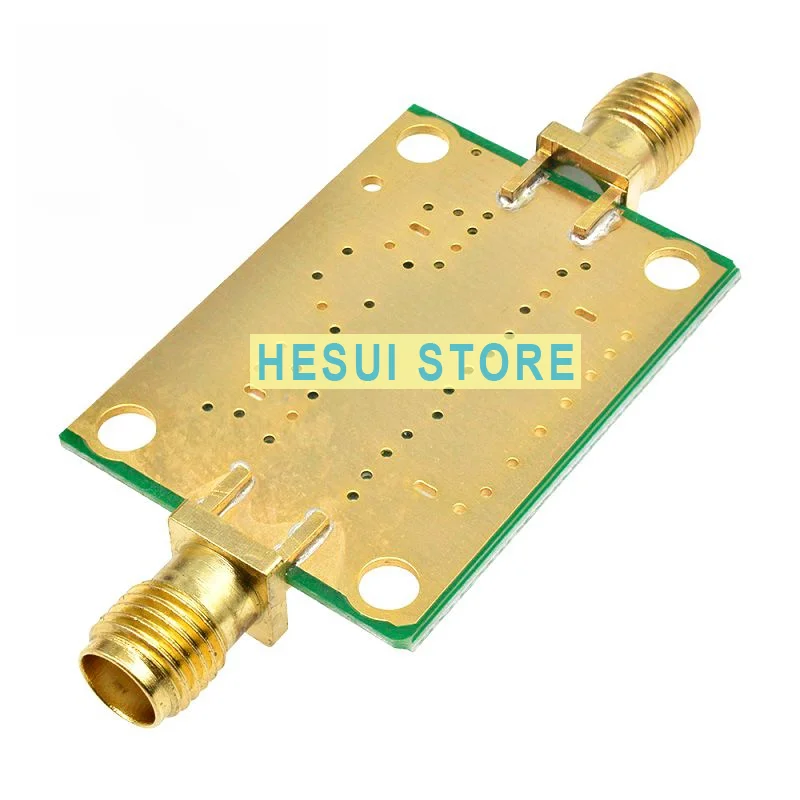

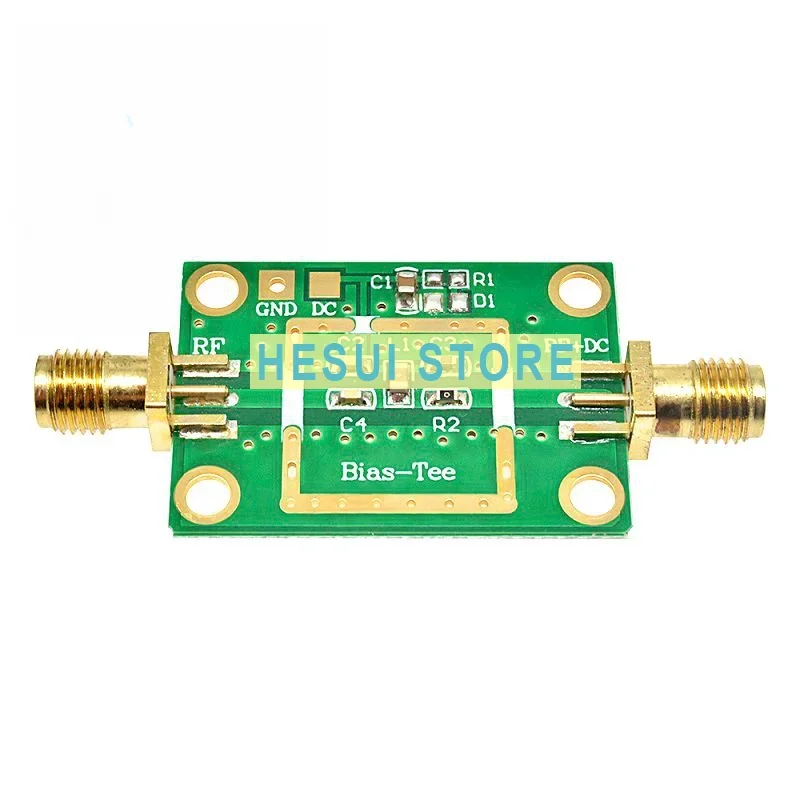

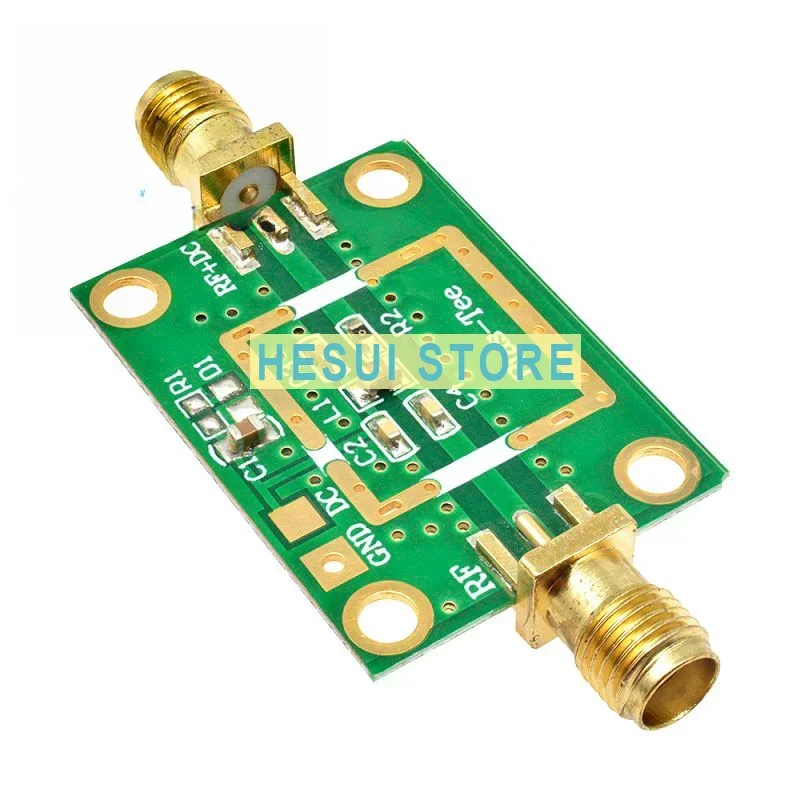

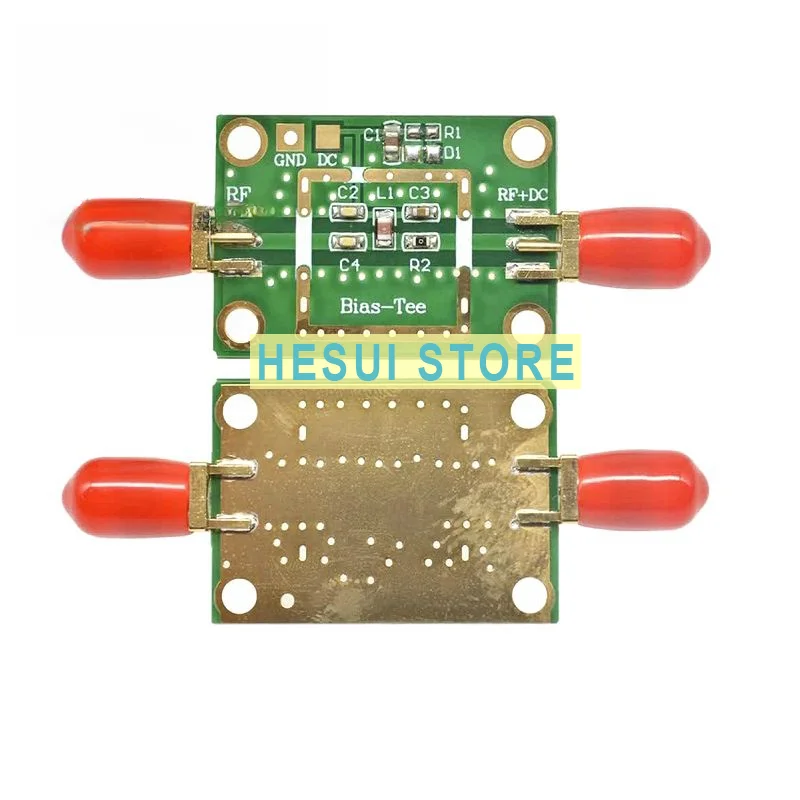

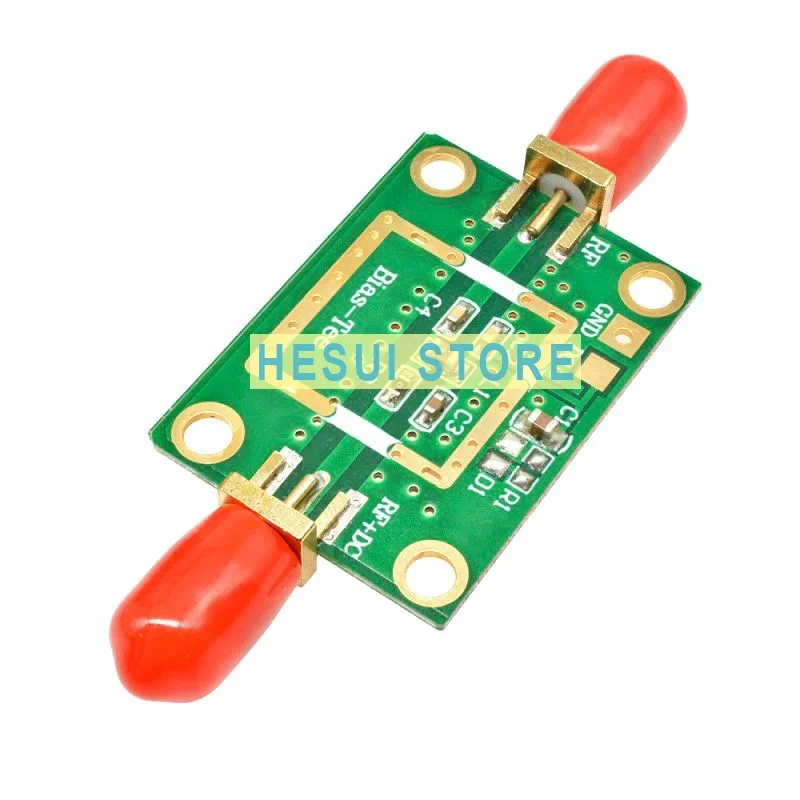

BiasTee consta de inductores y condensadores de alta frecuencia de banda ultraancha, casi idealizados y sin puntos de resonancia.
Condensador de bloqueo de CC: bloqueo de CC para evitar fugas de voltaje de CC en circuitos posteriores o instrumentos de prueba.
Inductor de alta frecuencia: Aislamiento de información de CA para evitar que las señales de alta frecuencia se filtren en el sistema de suministro de energía.
Rango de aplicación:
A) Amplificador de banda ancha
Algunos amplificadores de banda ancha no tienen un condensador de bloqueo de CC en su interior y es necesario alimentar la salida.Se requiere un sesgo.
Algunos amplificadores cuentan con condensadores de aislamiento internos que eliminan la necesidad de polarización adicional.
B) Comunicación de fibra óptica, unidad láser
La corriente de conducción requerida por el diodo láser se inyecta a través del terminal de CC de la polarización;
Los datos de comunicación se inyectan a través del lado de RF.
C) Unidad de modulación óptica
D) Aplicación de otros aspectos de prueba y medición.
Parámetros técnicos:
1.Frecuencia de trabajo Freq: 10MHZ-6GHz
2.Pérdida de inserción Pérdida de inserción: 1,2 dB
3.Voltaje de funcionamiento: DC1-50V
4. Corriente de trabajo máxima corriente de trabajo normal: 0
