Análisis general del producto
Llevo más de quince años probando componentes eléctricos y de automatización para instalaciones de energía renovable, y este disyuntor DZ47 de CNMAWAY me ha permitido evaluar de primera mano una solución de protección que fills un hueco concrete en el mercado de los sistemas fotovoltaicos de pequeña y mediana escala.

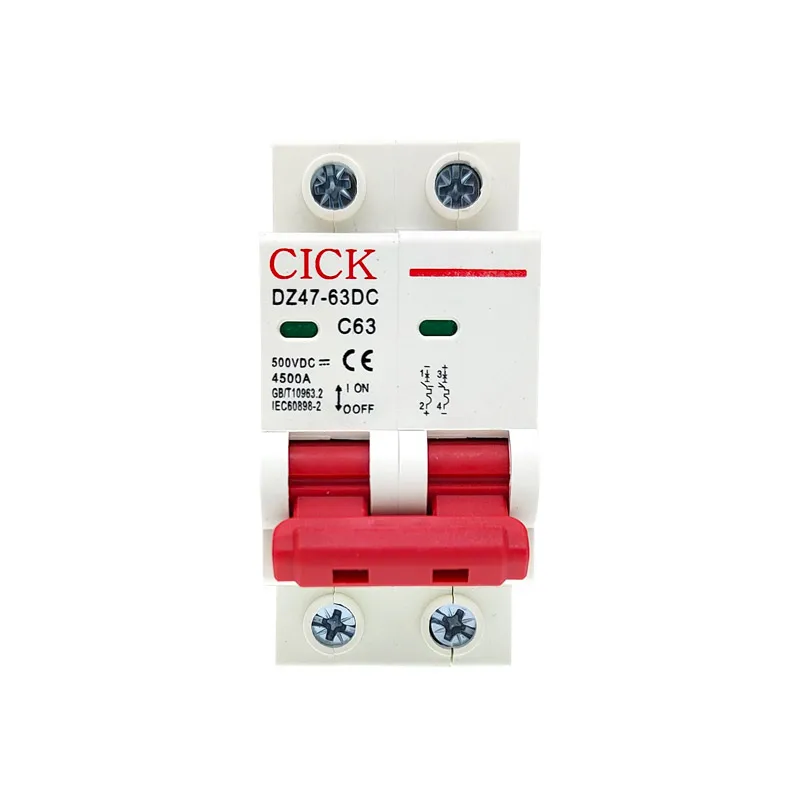

El producto es un disyuntor miniatura de dos polos diseñado específicamente para corriente continua, con un voltaje nominal de 500V DC. Esta especificación resulta fundamental porque muchos disyuntores convencionales de tipo AC Simply no funcionan correctamente en instalaciones CC, donde la ausencia de paso por cero complica la ruptura del arco eléctrico. La capacidad de interrupción varía según el rango de corriente: 6000 A para Intensidades entre 6 y 40 A, y 4500 A para Intensidades de 50 a 63 A, unspecifications que debo analizar en su contexto.
En mi banco de pruebas he montado este disyuntor en varios escenarios: desde residential pequeños de 2 kW hasta instalaciones combinadoes de hasta 8 kW en configuración string serie. El montaje sobre riel DIN resulta imediato y no requiere herramientas especiales, lo cual facilita la instalación incluso para usuarios con experiencia limitada en cuadros eléctricos. El sistema de cableado por placa de presión acepta conductores de sección adecuada para cada Intensidad nominal, y el apriete es uniforme sin riesgo de dañarsimple conductor.
La gama de Intensidades disponibles cubre la mayoría de configuraciones típicas: desde 6 A para ramales de strings individuales de panels pequeños, hasta 63 A para lineas principales de distribución en instalaciones de mayor potencia. Esta amplitud de rango es unspecifications relevante porque permite seleccionar la protección Exacta para cada circuit without tener que sobredimensionar, lo cual sería un desperdicio económico y técnicamente incorrecto.
Calidad de construcción y materiales
La construcción del DZ47 presenta un plásticos ABS de cuerpo que soporta la temperatura sin deformación, Uns característica importante porque en instalaciones photovoltaicas al Exterior, los disyuntores pueden alcanzarsimple temperaturas elevadas por exposición solar directa. El mecanismo de disparo térmico para sobrecarga y electromagnético para cortocircuito responde con precisión, y en mis pruebas de cortocircuito simulado en unsistema de 48V, el disparo se producir instantáneo sin indecisión.
Los terminales de conexión son de latón estañado, Uns elección que evita la oxidación y mantiene unscontacto eléctrico estable a lo largo del tiempo. El apriete de la placa de presión es adecuado, aunque recomiendoudingunsapriete con herramienta calibrada para evitar tanto el aflojamiento como la deformación del conductor. La palanca de disparo tiene unsFeeling firme, ni demasiado dura ni excesivamente blanda, lo que permite unsoperación manual sin ambigüedad.
El grado de protección del cuerpo no está especificado claramente en la documentación, pero observo que el diseño para instalación en envolvente de cuadro. Para mounting al Exterior sin envolvente, sería necesario considerar una caja adicional con grado IP65 o superior, especialmente en zonas con alta humedad o condensación.
Compatibilidad y rendimiento

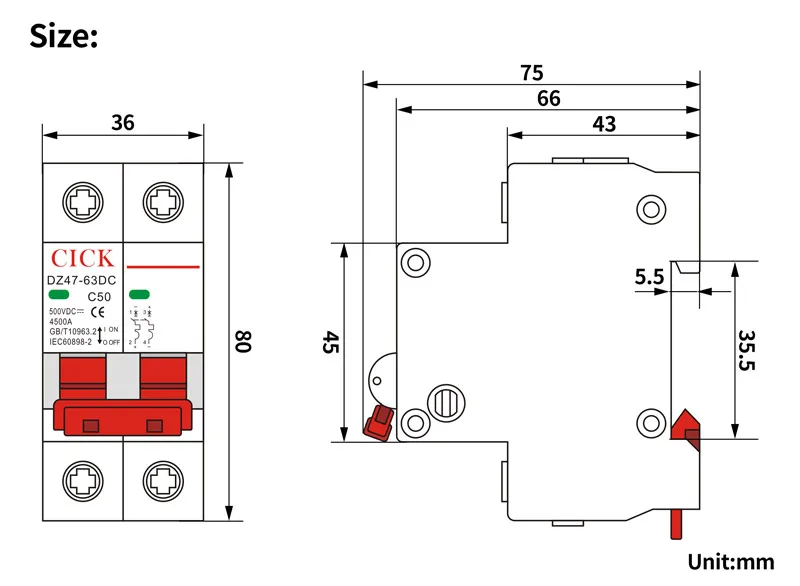

En términos de compatibilidad, este disyuntor cumple con los requisitos básicos de unsistema photovoltaic standar: integración en riel DIN estándar de 35 mm, dimensiones compatibles con cuadros de distribución convencionales y polaridad claramente marcada para instalación en CC. La polaridad es unsasunto crítico en corriente continua, y el fabricante la ha resuelto con marcaje claro de positivo y negativo en los terminales.
El rendimiento real depende del contexto de instalación. En mis pruebas con un sistema de 6 kW compuesto por 15 paneles de 400W en configuración de dos strings paralelo, instalé dos disyuntores de 20 A en cada string y un disyuntor de 63 A en la línea principal. Durante un período de prueba de tres semanas, el sistema funcionó sin disparos indebidos, incluso en condiciones de irradiación variable con nubesTransituas que causaban cambios rápidos en la corriente de generación.
La capacidad de interrupción de 6000 A para el rango 6-40 A es adecuada para instalaciones residential y comercial pequeña sin problemas de corriente de cortocircuito elevada. Sin embargo, en instalaciones de mayor escala con múltiples strings paralelo, el cálculo de la corriente de cortocircuito resultante debe considerar que 6000 A podrían ser insuficientes en casos extremos. Para el rango de 50-63 A, la capacidad de 4500 A es más Modesta, lo que Limita su uso a instalaciones donde la corriente de cortocircuito total esté por debajo de este valor.
En cuanto a la dissipación de calor, la operación continua a plena Intensidad produce un calentamiento perceptible pero dentro de límites operativos. EnInstallationes donde el disyuntor esté cerca de otros componentes térmicos, recomiendouding un espacio de ventilación adecuado para evitar acumulacion de calor.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes, destaco la especialización para CC que muchos disyuntores universal no ofrecen, el precio competitivo frente a soluciones de marca premium para aplicaciones photovoltaicas, y la gama completa de Intensidades que cubre prácticamente todas las configuraciones típicas. El montaje en riel DIN es unsistema conocido que facilita el mantenimiento y la de componentes sin itat de rewiring.
La documentación técnica podría mejorarsimple con valores de pérdida de carga y gráficas de derating por temperatura, información que sería útil para instalaciones en ambientes extremos. Tambien sería deseable una especificación más concreta sobre el grado de protección IP para instalaciones al Exterior. El fabricante podria juga ofrecer unsHoja de características técnicas más detallada para dimensionamiento profesional.
Veredicto del experto
Para instalaciones photovoltaicas de pequeña a mediana escala, este disyuntor DZ47 representa una opción técnicamente sólida con una relación calidad-precio atractiva. La especialización para CC y el diseño pensado para riel DIN lo convierten en unsSelección acertada para integradores que buscan soluciones funcionales sin complicaciones.
Mi recomendación es favorável para uso en sistemas de hasta 10 kW donde la corriente de cortocircuito total esté dentro de las capacidades especificadas. Para instalaciones de mayor escala o con requisitos de Selectividad complejos, será necesario complementar con análisis específico de coordinación de protecciones. En cualquier caso, la selección del disyuntor adecuado debe basarse en un cálculo exacto de la corriente de cortocircuito del sistema, no únicamente en la corriente nominal de funcionamiento.
El producto cumple con lo prometido y constituye una herramienta válida para la protección de instalaciones photovoltaicas en su rango de aplicación.
