Distribuidor de aislamiento de entrada y salida universal Link-Max (también conocido como distribuidor de barrera de seguridad). tiene una función de aislamiento completo de un solo canal (completamente aislado significa que la fuente de alimentación auxiliar del bucle de salida del bucle de entrada está completamente aislada), los usuarios no solo pueden suministrar energía a sondas pasivas, transmisores pasivos y sensores pasivos, Pero también convierte sus cambios de señal en señales de 4 ~ 20mA aisladas de la parte delantera y trasera, y circuitos de entrada y salida altamente consistentes, puede realizar fácilmente el aislamiento completo entre el instrumento y el instrumento. Debido a que el canal de entrada-salida está completamente aislado, se evita el impacto de la interferencia de código común en la precisión de la medición, y también se evita el daño causado por diferentes potenciales de tierra al equipo. El producto alcanza la precisión y linealidad de cinco milésimas de una escala completa y el coeficiente de temperatura de 50ppm, lo que puede proporcionar a los usuarios funciones de aislamiento y conversión de cantidad física estables y precisas. En algunas aplicaciones, puede que no se requiera aislamiento, pero la impedancia de salida del instrumento es limitada y no puede promover instrumentos con alta impedancia de entrada. En este momento, este producto también es necesario para proporcionar transformación de impedancia.
La impedancia de entrada de este producto es tan baja como 100 euros, que se puede combinar con cualquier instrumento, mientras que la salida puede empujar la carga de 750 euros. Si el bucle de salida está conectado a la fuente de alimentación de 24V en serie, se puede empujar la carga de 1350 euros. La característica más importante de la corriente de entrada y salida es la universal: se puede aplicar no solo a la aplicación de corriente a corriente, sino también a voltaje a corriente, voltaje a voltaje en cuatro modos. La valla de separación de seguridad de bucle de corriente está especialmente diseñada para aplicaciones industriales de instrumentos y medidores. Ampliamente utilizado en sistemas de energía, sistemas petroquímicos, sistemas de minería de carbón metálico, sistemas azucareros y otros entornos industriales.
El no solo se puede conectar al equipo de bucle de corriente activo, utilizando una fuente de alimentación interna integrada aislada de 24V, sino también al equipo pasivo del bucle de entrada (sensor pasivo de dos hilos, transmisor, etc.) proporciona corriente de conducción.
Principales parámetros técnicos del producto
- Señal de entrada: 20mA absorbente de ~ 4 (sin salida de corriente real)/conversión de puente de 0 ~ 10V
- Señal de salida: conversión de interruptor de 4 ~ 20mA/0 ~ 10V
- Protección perfecta contra cortocircuitos, el equipo no se calentará ni se quemará cuando el terminal de entrada esté completamente cortocircuitado.
- Corriente máxima permitida: 30mA
- Voltaje de conversión de aislamiento: ≤ 3,3 V
- Error básico: ± 0.05%
- Cambio de carga: 0.1%/100Ω (carga 250Ω) -0.1%/100Ω (carga 250Ω)
- Resistencia de aislamiento: Entrada/Salida/Fuente de alimentación ≥ 100 Mohm
- Fuerza de aislamiento: Entrada/Salida/Fuente de alimentación ≥ 1000V/1 minuto
- Ambiente de trabajo: temperatura 0-70 ℃, humedad ≤ 90%
- Tamaño del aspecto: espesor 16mm(L)× altura 108mm(H)× ancho 104mm(W)
- Peso: 120g ± 2G
- Temperatura de funcionamiento: -25 °C a 75 °C
- Temperatura de almacenamiento: -40 °C a 85 °C
- Humedad de trabajo: 5% ~ 95%, sin loción
- Voltaje de funcionamiento auxiliar externo: 24V
- Consumo de energía: 0,2 W
- Método de instalación: La instalación en riel DIN estándar o el método de fijación simple es opcional.
Aplicaciones típicas
- Desarrollo de productos médicos, industriales y minerales
- Comunicación remota de aplicación de enseñanza de control industrial
- Estación de recolección de datos móvil
- Datos inteligentes de control de edificios, ingeniería de seguridad y otros sistemas de aplicación
- Sistema de control de automatización industrial de bus 485/
Información del pedido
- Barrera de seguridad de valla de separación de bucle de corriente de 4-20mA pasiva única de
- Barrera DE SEGURIDAD DE cerca de separación de bucle de corriente de 4-20mA pasiva dual de
- Distribuidor de distribución de aislamiento de bucle de corriente de 4 ~ 20mA de un solo canal a doble canal de 1 a 2 canales
- Unidad fuerte Tipo 1/2/4 mA ~ 20/0 ~ 10V Entrada y salida universal de un solo canal a aislador de distribución de un solo canal
- Distribuidor de aislamiento de distribución de un solo canal a doble canal, entrada y salida universal de 4 ~ 20mA/0 ~ 10V, tipo de accionamiento fuerte de 1/2/2/
- De un solo canal a cuatro, tipo de accionamiento fuerte de

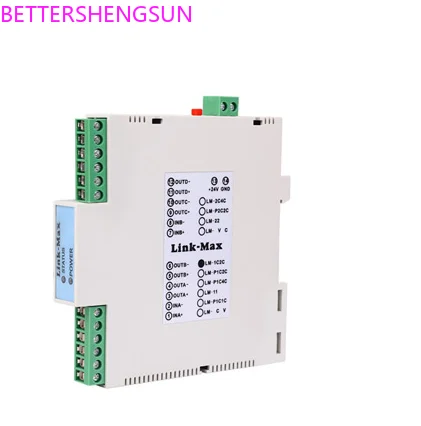

Comprar Distribuidor de aislamiento de distribución de energía de un solo canal a doble canal, entrada y salida universal de 4-20mA/0-10V, LM-P1C2C
