Color
Descripción
Tipo 1: cabeza cónica (adecuada para orificio pasante) paso 2,54 mm fila única 4P
Tipo 2: cabeza cónica (adecuada para orificio pasante) paso 2,54 mm fila única 5P
Tipo 3: cabeza cónica (adecuada para orificio pasante) paso 2,54 mm fila única 6P
Tipo 4: cabeza cónica (adecuada para orificio pasante) paso 2,54 mm doble fila 6P (2*3)
Tipo 5: cabeza cónica (apto para orificio pasante) paso 2,54 mm doble fila 8P (2*4)
Tipo 6: Cabeza redonda (adecuada para planos) Paso 2,54 mm doble fila 10P (2*5)
Tipo 7: cabeza redonda (adecuada para planos) paso 2.00 mm fila única 4P
Tipo 8: cabeza redonda (adecuada para plano) paso 2.00 mm fila única 5P
Tipo 9: cabeza redonda (adecuada para planos) paso 2,00 mm fila única 6P
Tipo 10: Cabeza redonda (adecuada para planos) Paso 2,00 mm doble fila 8P (2*4)
Tipo 11: Punta (adecuada para planos) Paso 2,00 mm doble fila 10P (2*5)
Tipo 12: punta (adecuada para plano) paso 1,50 mm de una sola fila 4P
Tipo 13: punta (adecuada para avión) paso 1,50 mm fila única 5P
Tipo 14: punta (adecuada para avión) paso 1,50 mm fila única 6P
Tipo 15: punta (adecuada para avión) paso 1,50 mm fila única 7P
Tipo 16: punta (adecuada para planos) espaciado 1,5 mm de una sola fila 8P
Tipo 17: cabeza cónica (apto para orificio pasante) paso 2,54 mm fila única 4P
Tipo 18: cabeza cónica (apto para orificio pasante) 2,54 mm, doble fila 14P (2 x 7)
Tipo 19: Cabeza redonda (apto para superficies planas) 2,54 mm, doble fila 14P (2 x 7)
Tipo 20: Punta afilada (adecuada para superficies planas) 2,54 mm, doble fila 14P (2 x 7)
Descripción de la dimensión:Este bebé Altura total 25 mm; Longitud total 153 mm; Ancho del piso 50 mm, espesor 9,8 mm; Apertura máxima de la abrazadera 75 mm; Profundidad máxima 84 mm.

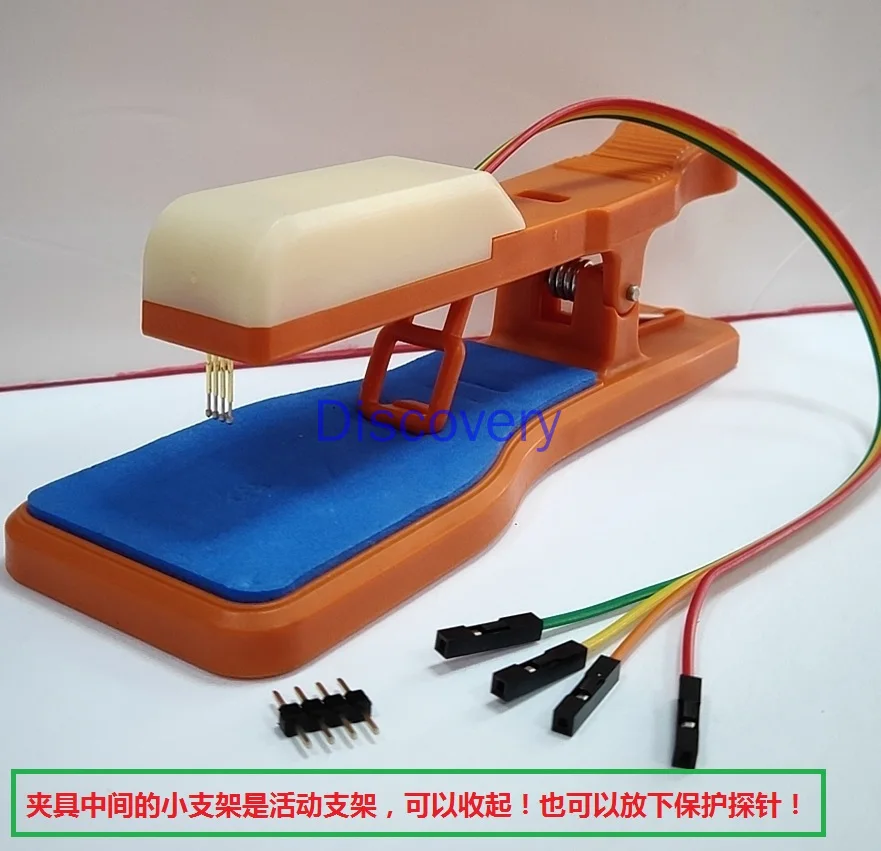

El pequeño soporte en el medio del accesorio es un soporte móvil. ¡Puedes guardarlo!

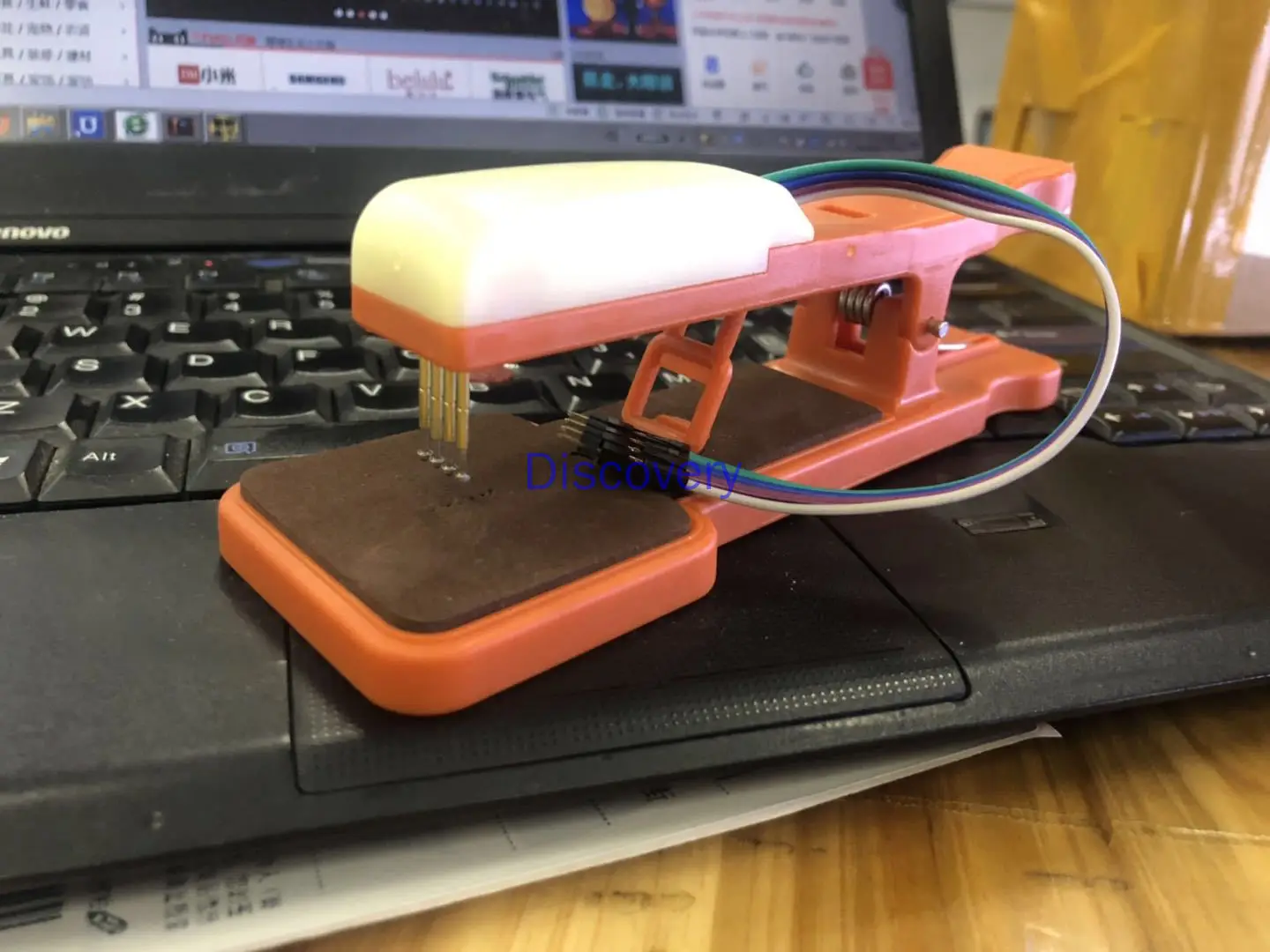

Dispositivo de prueba TTL fácil de entender, dispositivo de quemaduras, conjunto de placa superior, sonda de ladrillo de 2,54 MM, fila única 4P...
Admite pruebas de placas de circuito automotriz BurnECU (debe personalizarse, bienvenido a consultar)
Se puede personalizar (el precio se discutirá por separado según los requisitos y la cantidad)

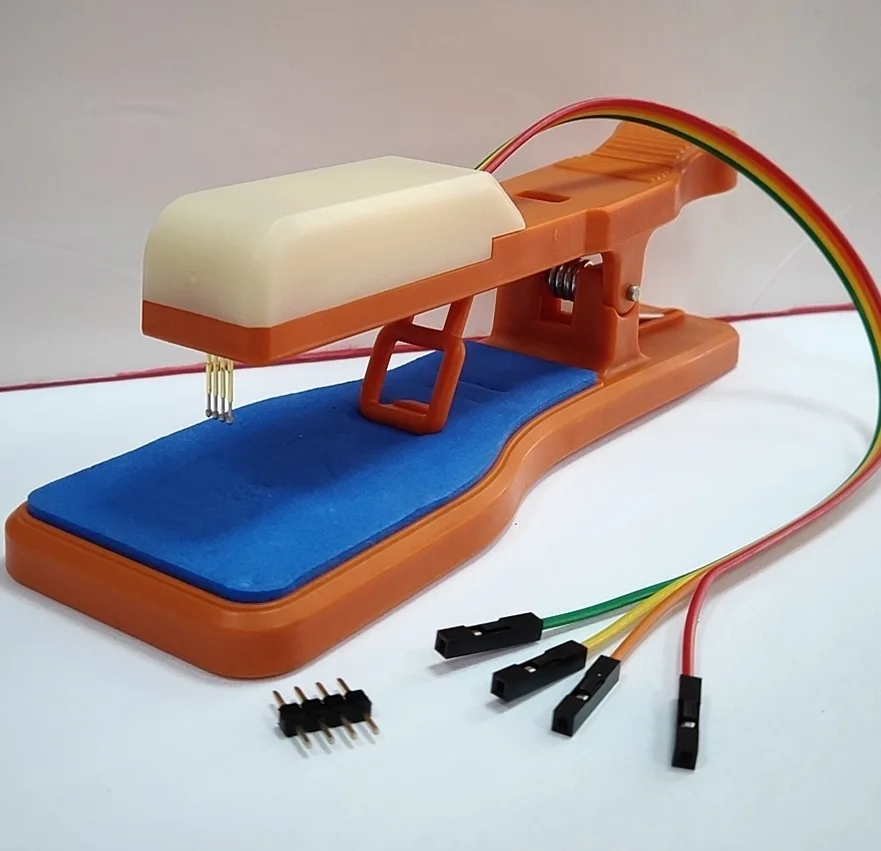

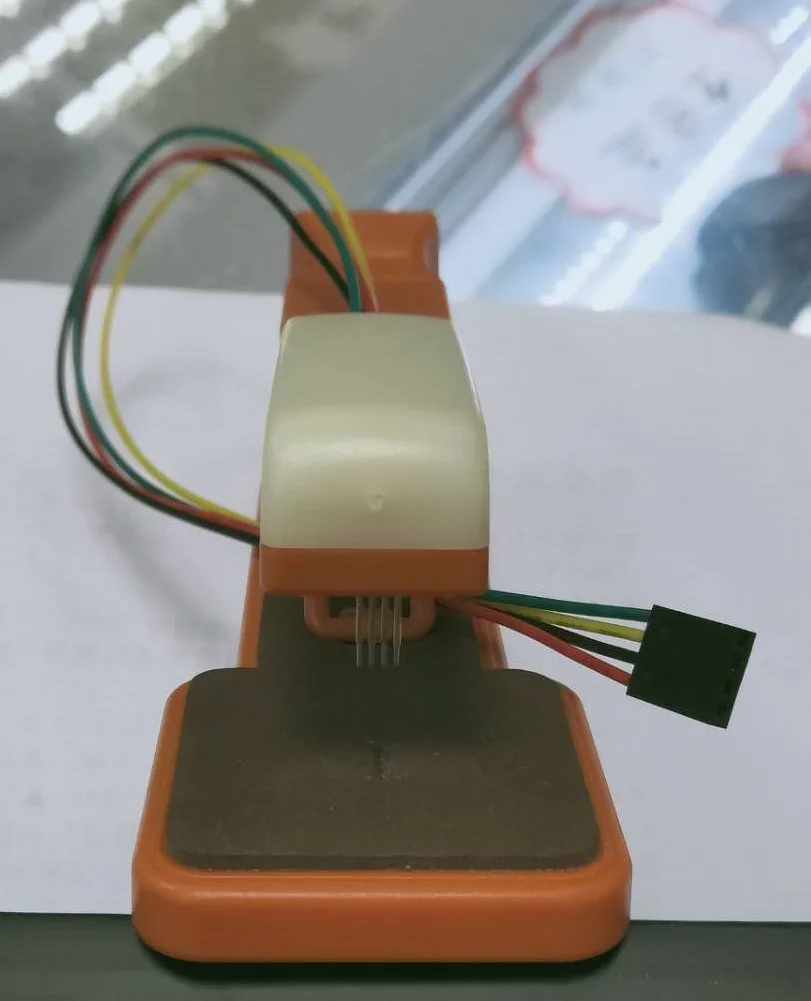

La línea de conexión estándar es el cabezal del bus DuPont de forma predeterminada. Aguja de transferencia Para otras líneas, comuníquese con el vendedor.
La sonda del dispositivo utiliza por defecto una cabeza roma (cabeza cónica) Cabeza redonda o cabeza puntiaguda, comuníquese con el vendedor o tome notas.
Carrera máxima de apertura: Sin sonda 73,2 MM

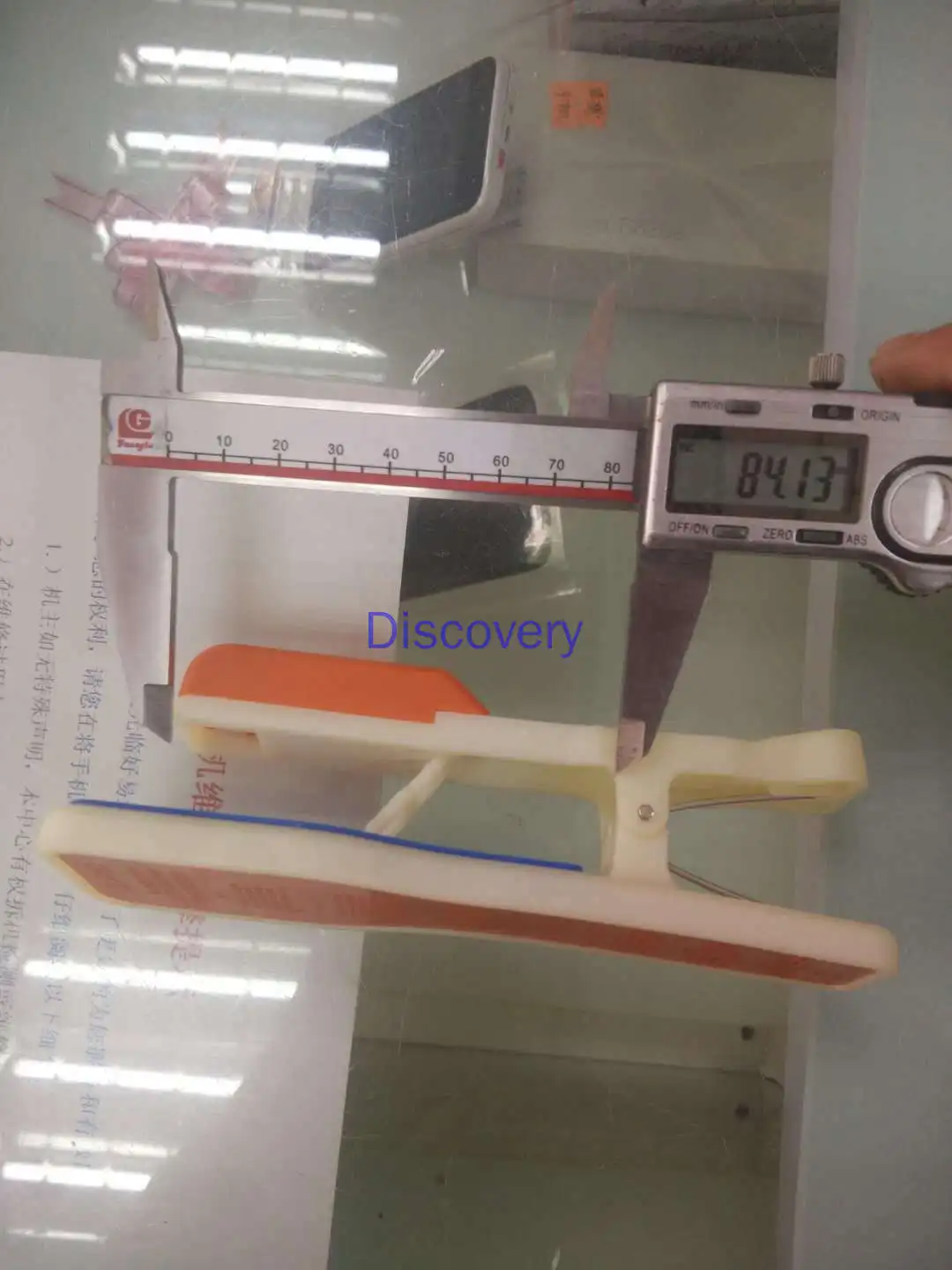

Soporte de accesorioPCBOr quema la distancia desde la placa de circuito hasta el borde84MM
Ejemplo de espaciado central de la sonda de fijación:
Espaciado entre el centro de Prbe 2,54 mm La distancia entre la parte delantera, trasera, izquierda y derecha de la sonda es 2,54 mm.
\\
Requisitos especiales y espaciado más pequeño. ¡Póngase en contacto con el vendedor!
\\
Cabezal de sonda:Cabeza cónica: punta de cabeza redonda Tres tipos, la cabeza cónica es adecuada para el punto de prueba del orificio pasante, puntos de prueba con extremos redondeados y puntiagudos adecuados para superficies planas.
¡Deje un mensaje al vendedor o tome fotografías de la placa de circuito al vendedor o proporcione una consulta de tamaño específica al vendedor!
recordatorio:

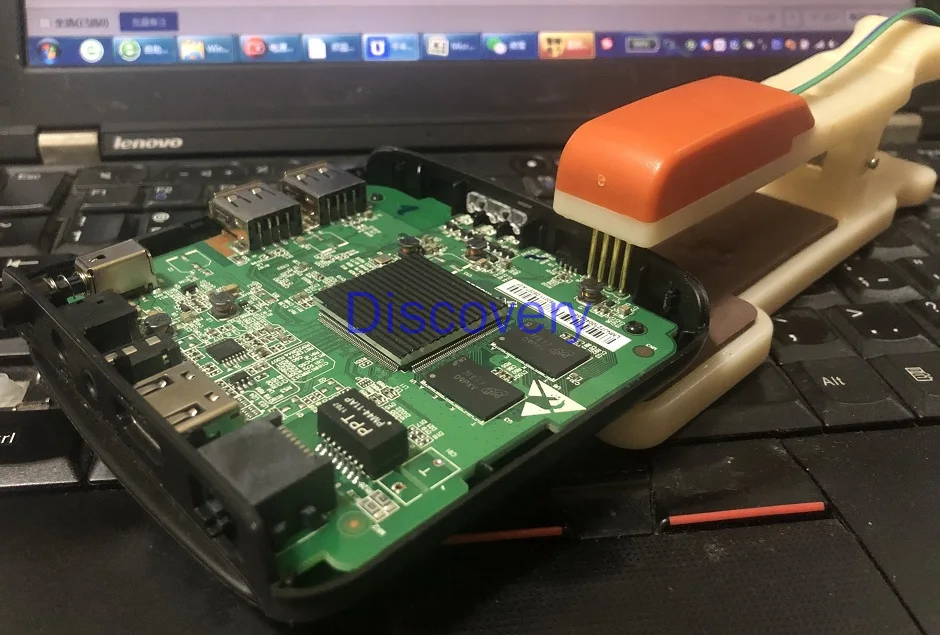

Huawei6110TSet top boxTTLEl espacio entre orificios es 1,27MM
Compra clip vacíoPuede proporcionar archivos PCB (ADor99SE) realizar modificaciones
Material del accesorio: (Formosa ABS)
Propósito: probar la depuración del experimento de grabación...
\\
Depuración recomendada por algunos expertos en el accesorio de rescate enshan Forum Burn Brick
Si no lo sabes, consulta con el vendedor antes de tomar fotografías.
'
