Descripción
Especificación:
Origen: China continental
Marca/Modelo compatible: vapor

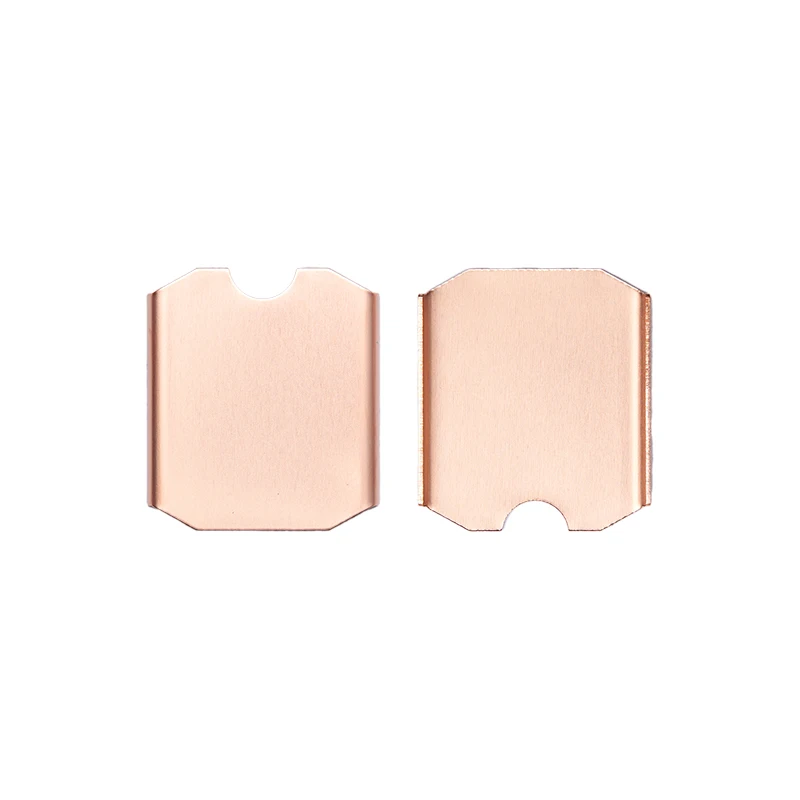

Número de modelo: Disipador de calor de estado sólido
Tipo de accesorios: disipadores térmicos
Material: oblea de silicio, cobre, metal, etc.
Tamaño: 26x23mm
Peso: 15g
Tutorial de instalación de refrigeración de disco duro:
1. Apague la cubierta de vapor. Apague la alimentación de STEAM DECK y desenchufe todos los cables antes de reemplazar el disco duro.
2. Retire los ocho tornillos en la parte posterior de la cubierta de vapor. (1) Utilice un destornillador Phillips para quitar los ocho tornillos que aseguran la cubierta trasera. Cuatro tornillos de 9,5 MM y cuatro tornillos de 5,8 MM; (2) Mantenga los tornillos seguros durante el proceso de reemplazo para evitar pérdidas
3. Abra la cubierta trasera. (1)Inserte una lengüeta a lo largo del borde de la empuñadura derecha en la ranura entre la cubierta posterior y la carcasa frontal; (2) Use la lengüeta para levantar la cubierta posterior para aflojar los clips
4. Retire la placa protectora. (1) use un destornillador Phillips para desenroscar los tres tornillos que sujetan el escudo, un tornillo de 3,4mm y dos tornillos de 3,7mm; (2) Retire los tornillos y retire el escudo
5. Retire el SSD. (1) Atornille los tornillos SSD fijos con un destornillador Phillips; (2) Retire los tornillos fijos y saque el disco duro

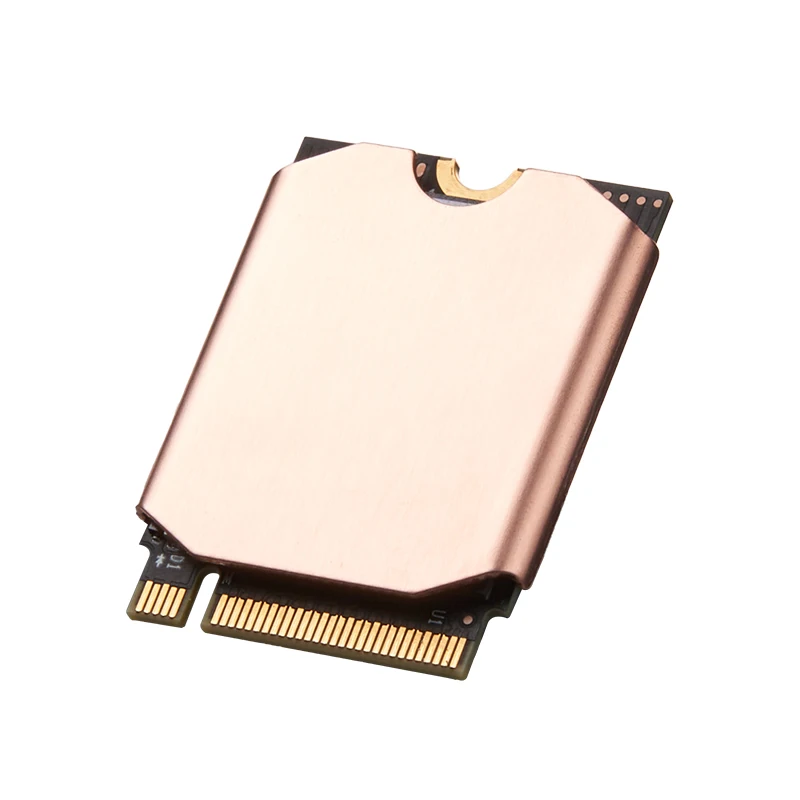

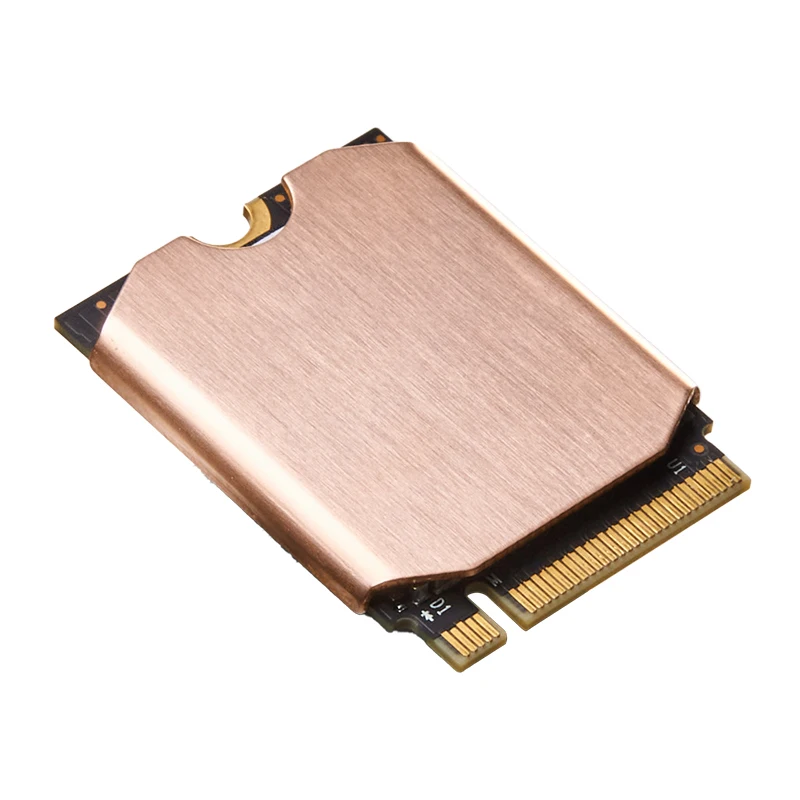

6. Instale el disipador de calor (1) Retire la película protectora del disipador de calor; (2) Retire la película protectora de pasta térmica a pasta térmica, como se muestra en la imagen en la superficie de las partículas del disco duro; (3) Alinee el disipador térmico al disco duro y presione en la ranura térmica

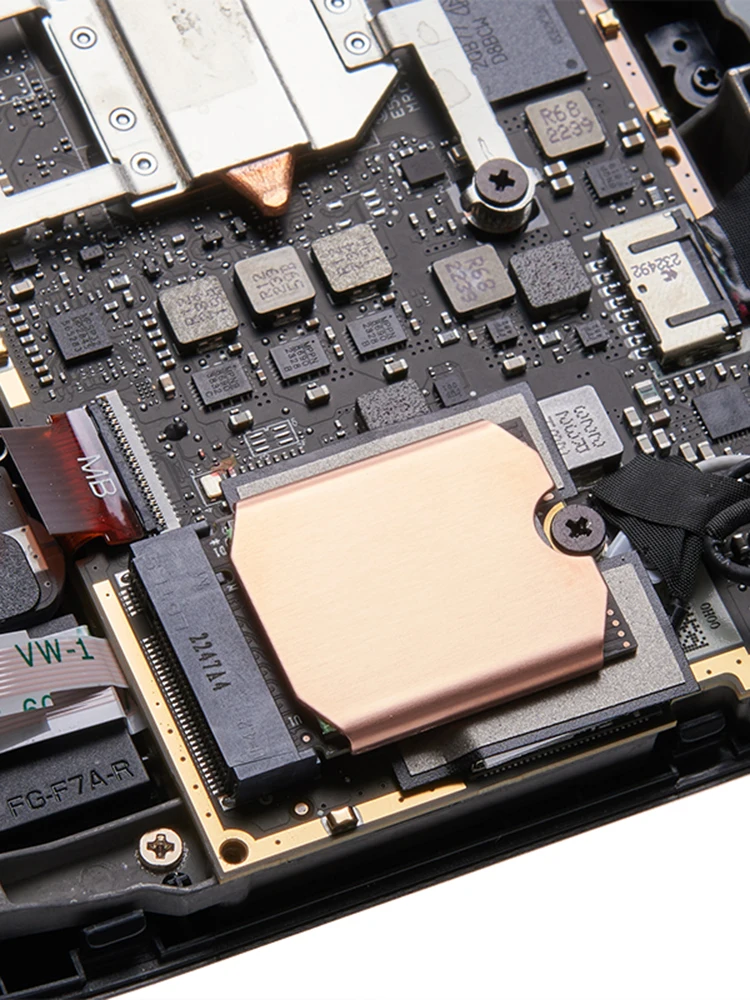

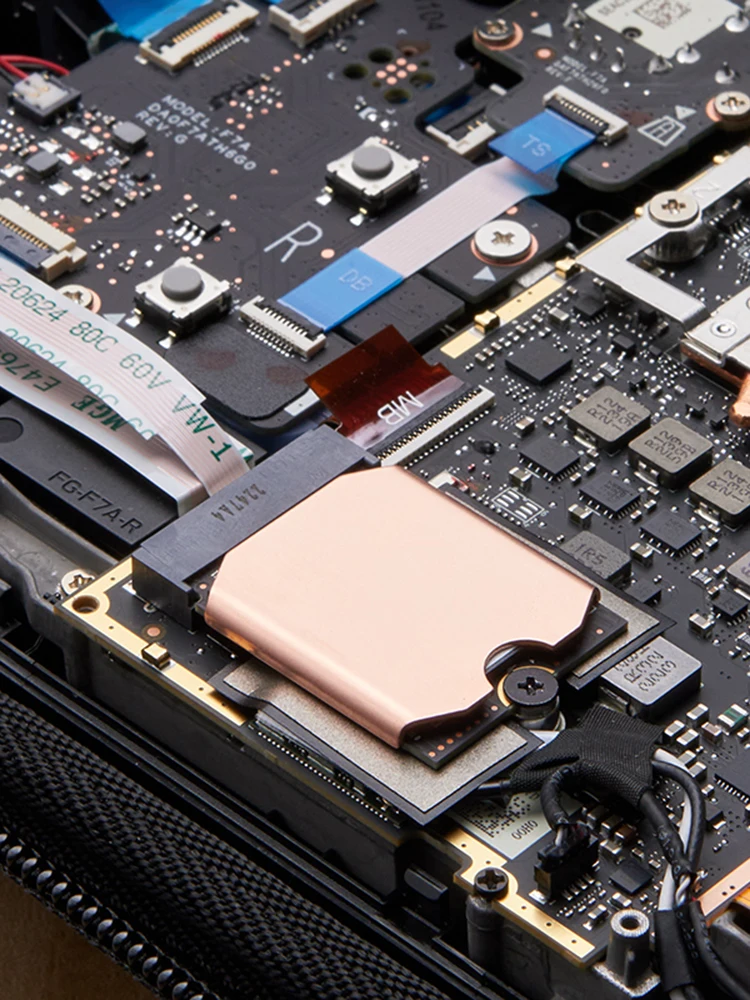

7. Instale la unidad de estado sólido. Inserte el SSD con el disipador térmico instalado nuevamente en la ranura y apriete los tornillos
8. Vuelva a colocar la cubierta protectora. Después de instalar el disco duro, alinee la cubierta protectora con los orificios de los tornillos del cuerpo y vuelva a colocarla
9. Instale la cubierta protectora. Vuelva a colocar los tres tornillos de fijación para fijar la cubierta protectora
10. Instale los ocho tornillos en la parte posterior de la cubierta de vapor. (1) Enganche la cubierta trasera en el cuerpo; (2) Instale los tornillos del cuerpo para fijar la cubierta trasera, la instalación se ha completado.
Origen: China continental
Marca/Modelo compatible: vapor
Número de modelo: Disipador de calor de estado sólido
Tipo de accesorios: disipadores térmicos
Material: oblea de silicio, cobre, metal, etc.
Tamaño: 26x23mm
Peso: 15g
Tutorial de instalación de refrigeración de disco duro:
1. Apague la cubierta de vapor. Apague la alimentación de STEAM DECK y desenchufe todos los cables antes de reemplazar el disco duro.
2. Retire los ocho tornillos en la parte posterior de la cubierta de vapor. (1) Utilice un destornillador Phillips para quitar los ocho tornillos que aseguran la cubierta trasera. Cuatro tornillos de 9,5 MM y cuatro tornillos de 5,8 MM; (2) Mantenga los tornillos seguros durante el proceso de reemplazo para evitar pérdidas
3. Abra la cubierta trasera. (1)Inserte una lengüeta a lo largo del borde de la empuñadura derecha en la ranura entre la cubierta posterior y la carcasa frontal; (2) Use la lengüeta para levantar la cubierta posterior para aflojar los clips
4. Retire la placa protectora. (1) use un destornillador Phillips para desenroscar los tres tornillos que sujetan el escudo, un tornillo de 3,4mm y dos tornillos de 3,7mm; (2) Retire los tornillos y retire el escudo
5. Retire el SSD. (1) Atornille los tornillos SSD fijos con un destornillador Phillips; (2) Retire los tornillos fijos y saque el disco duro
6. Instale el disipador de calor (1) Retire la película protectora del disipador de calor; (2) Retire la película protectora de pasta térmica a pasta térmica, como se muestra en la imagen en la superficie de las partículas del disco duro; (3) Alinee el disipador térmico al disco duro y presione en la ranura térmica
7. Instale la unidad de estado sólido. Inserte el SSD con el disipador térmico instalado nuevamente en la ranura y apriete los tornillos
8. Vuelva a colocar la cubierta protectora. Después de instalar el disco duro, alinee la cubierta protectora con los orificios de los tornillos del cuerpo y vuelva a colocarla
9. Instale la cubierta protectora. Vuelva a colocar los tres tornillos de fijación para fijar la cubierta protectora
10. Instale los ocho tornillos en la parte posterior de la cubierta de vapor. (1) Enganche la cubierta trasera en el cuerpo; (2) Instale los tornillos del cuerpo para fijar la cubierta trasera, la instalación se ha completado.
Nota:
Debido a los diferentes monitores y efectos de luz, el color real del artículo puede ser ligeramente diferente del color que se muestra en las imágenes. ¡Gracias!
Permita una desviación de medición de 1-2cm debido a la medición manual.

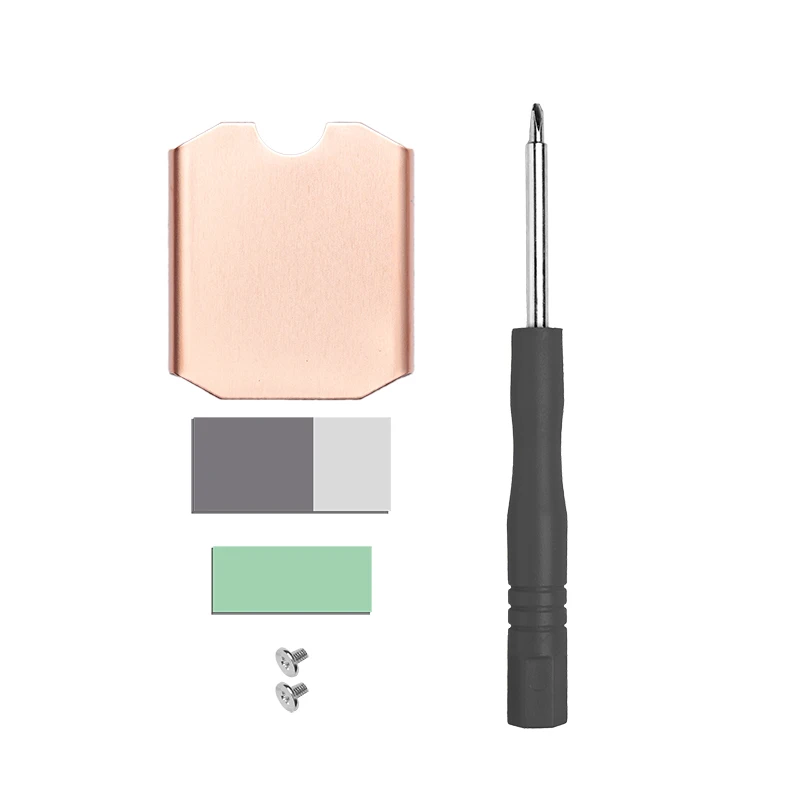

1 disipador térmico de cobre
2 silicona termoconductora de 0,5 x mm
2 disipador de calor Vario de 0,13 x mm
1 x destornillador
2 tornillos M2 x 2x1/2"
1 x urdimbre
2 silicona termoconductora de 0,5 x mm
2 disipador de calor Vario de 0,13 x mm
1 x destornillador
2 tornillos M2 x 2x1/2"
1 x urdimbre
