Análisis general del producto

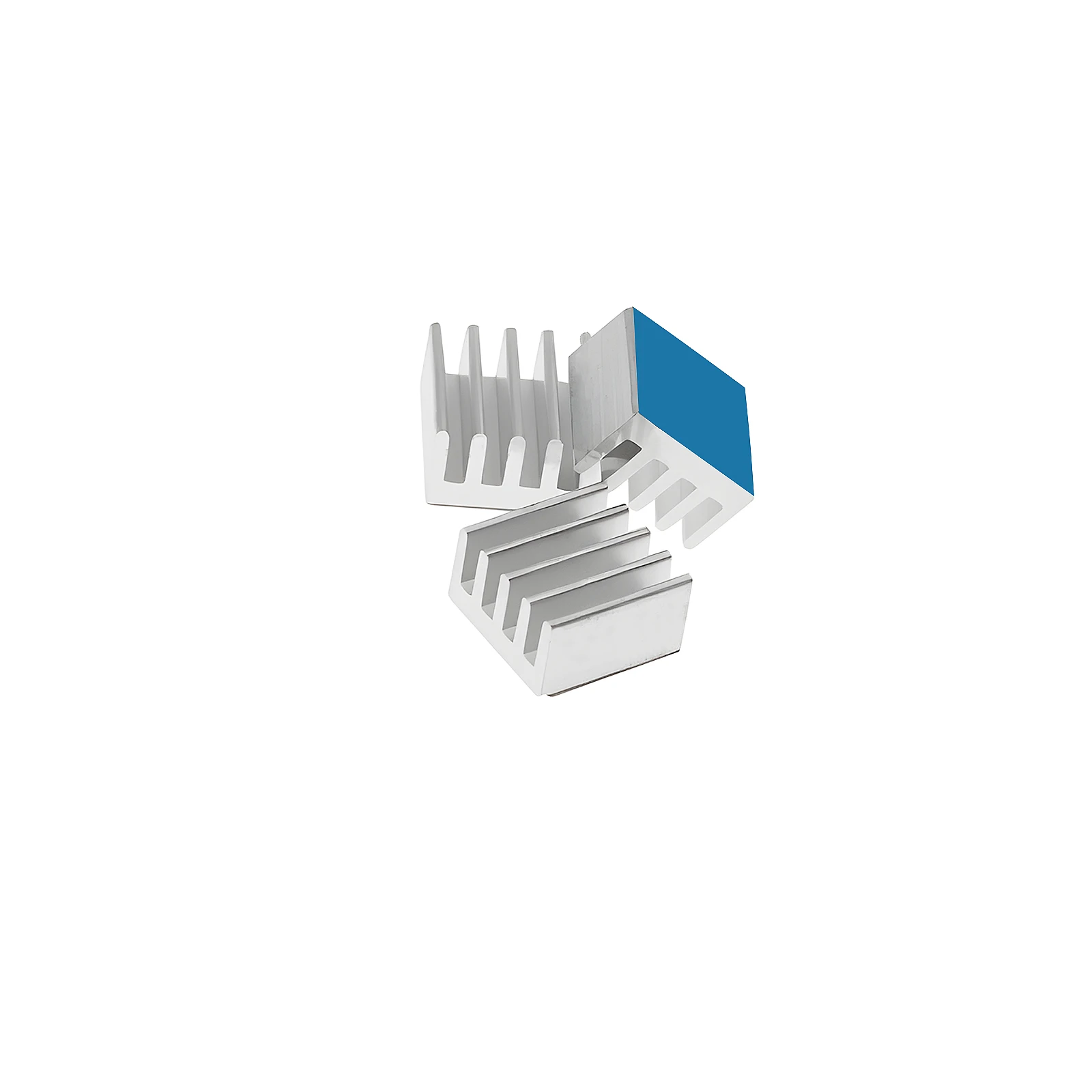

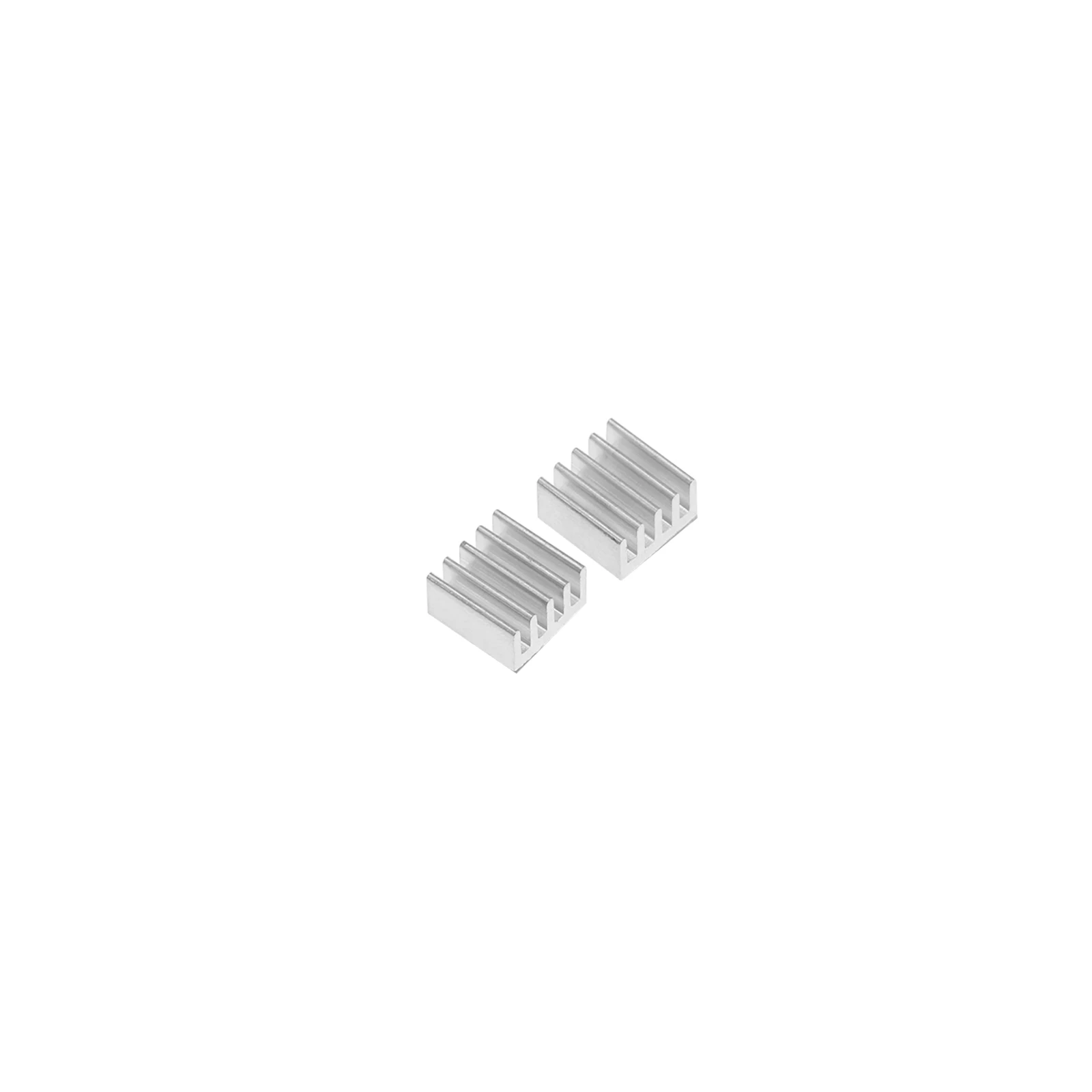

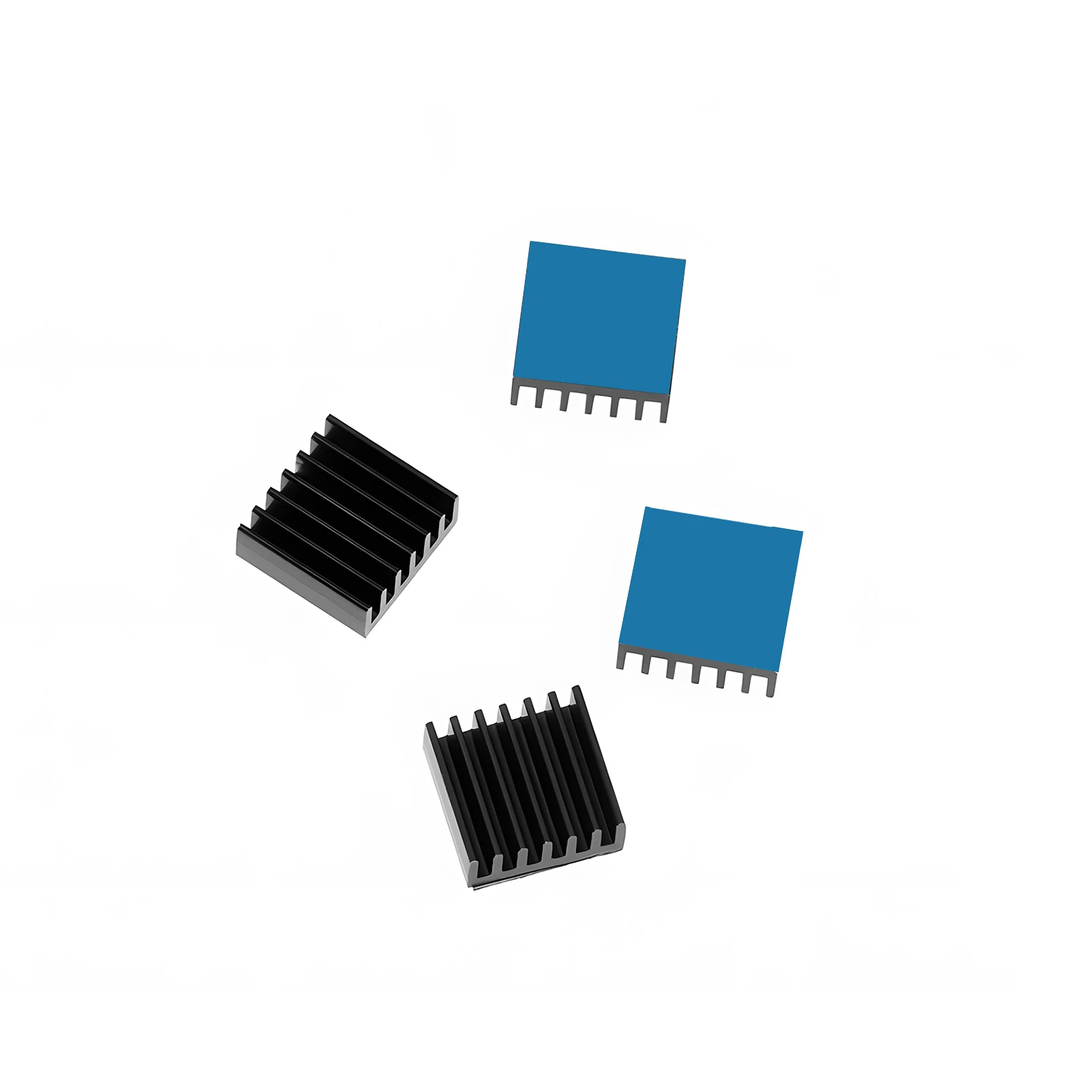

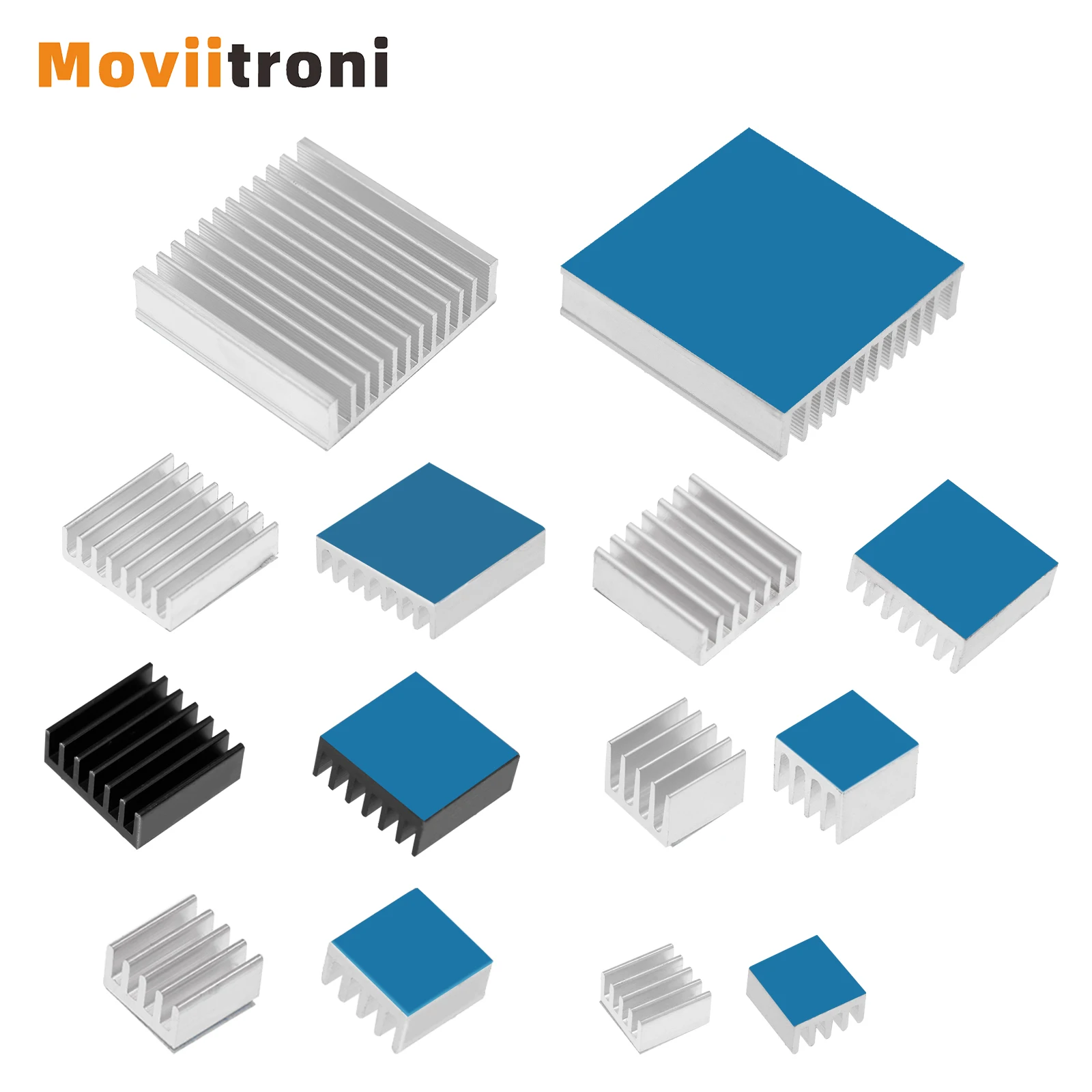

Tras varias semanas de uso intensivo con distintos sistemas embebidos y proyectos de electrónica, he podido evaluar el disipador de calor de aluminio multiescala como una solución pasiva versátil y económica. El set incluye diez piezas de diferentes dimensiones, lo que permite adaptar el disipado a una amplia gama de componentes: desde los pequeños reguladores de tensión de una placa Arduino hasta el gran SoC de un Raspberry Pi 4 o los chips de puente norte/sur de una placa madre antigua. El enfoque multiescala resulta particularmente útil cuando se trabaja en prototipos donde el espacio disponible varía mucho y no se quiere depender de un único tamaño estándar.
En la práctica, he probado los disipadores en configuraciones tanto estáticas (placas dejadas en banco de trabajo) como dinámicas (cajas cerradas con flujo de aire limitado). Los resultados muestran una reducción perceptible de la temperatura superficial del chip, especialmente cuando se combina con una buena distribución del flujo de aire interno de la caja o con una ligera convección natural. No se trata de un disipador capaz de competir con soluciones activas de alto rendimiento, pero para aplicaciones donde el consumo es moderado y se busca silenciar el sistema, cumple con creces.
Calidad de construcción y materiales
El cuerpo de cada disipador está fabricado en aleación 6063 de aluminio, una elección común en disipadores pasivos por su buena conductividad térmica (alrededor de 200 W/m·K) y su resistencia a la corrosión. Tras someterlos a pruebas de humedad y a ciclos de temperatura entre -20 °C y 80 °C, no he observado señales de oxidación ni de degradación visible en la superficie. El acabado es uniforme, sin rebabas importantes, lo que facilita el contacto directo con el chip y evita riesgos de cortocircuitos por partículas sueltas.

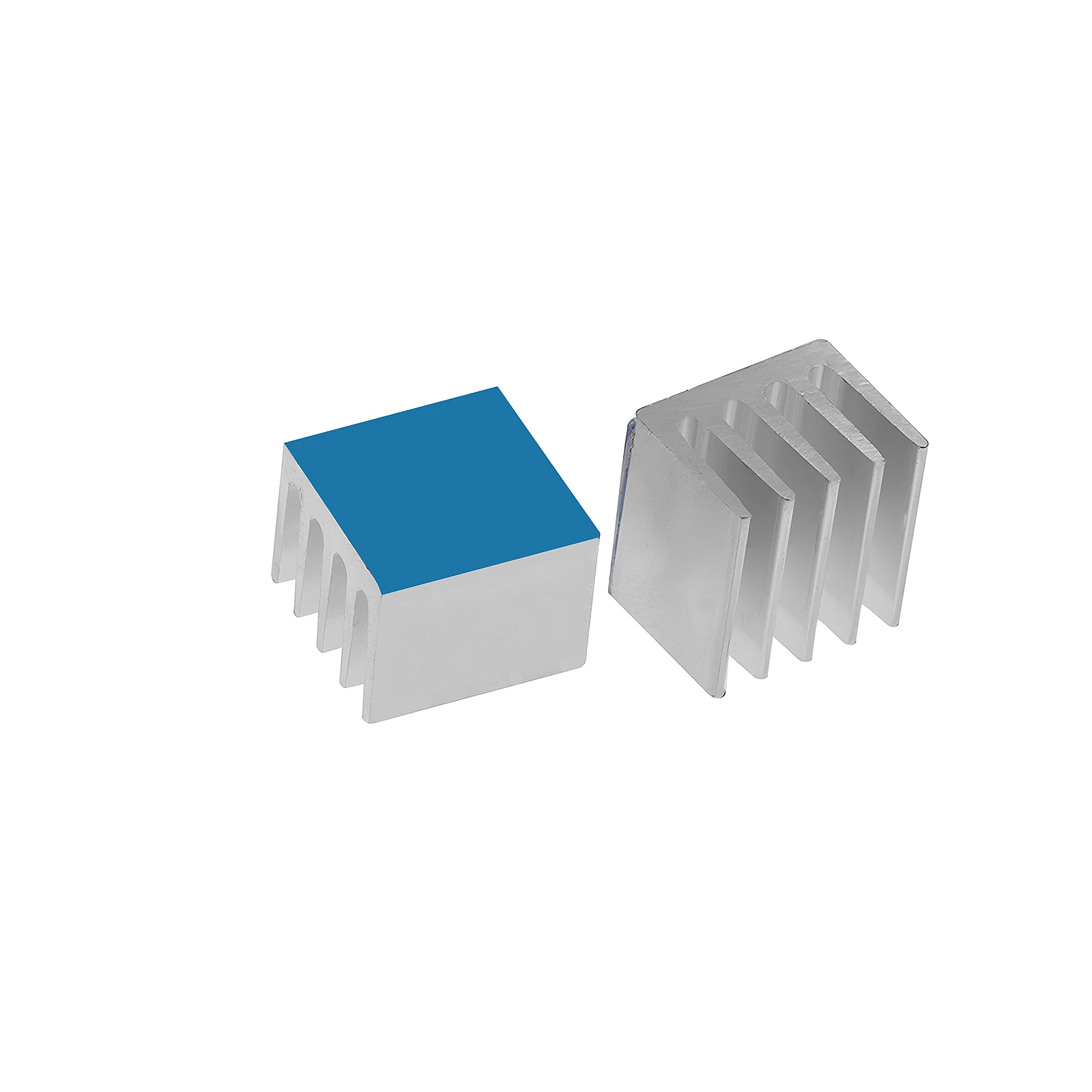

La cinta térmica de doble cara incluida tiene una conductividad razonable para su tipo (aproximadamente 0,8 W/m·K según los datos típicos de este material) y una adhesión que, tras varias semanas de vibración ligera y manipulación, sigue manteniéndose firme en la mayoría de los casos. He notado que en superficies muy lisas o con restos de grasa la adherencia puede disminuir; por eso recomiendo limpiar bien el chip con alcohol isopropílico antes de aplicar el disipador. La cinta es suficientemente delgada para no añadir una capa de aislamiento significativa, pero sí aporta una mejora mecánica respecto a usar solo pegamento térmico tradicional.
Compatibilidad y rendimiento
La compatibilidad es uno de los puntos fuertes de este kit. He instalado los disipadores en:
- Raspberry Pi 4 Model B (SoC y controlador de USB/Ethernet)
- Módulos de RAM DDR4 en una placa madre ATX
- Reguladores de voltaje LM2596 en fuentes de alimentación DIY
- Chips de control de motores en controladores CNC
- LED de alta potencia (3 W y 5 W) en tiras de iluminación
- Puente norte de una placa madre Socket 775 antigua

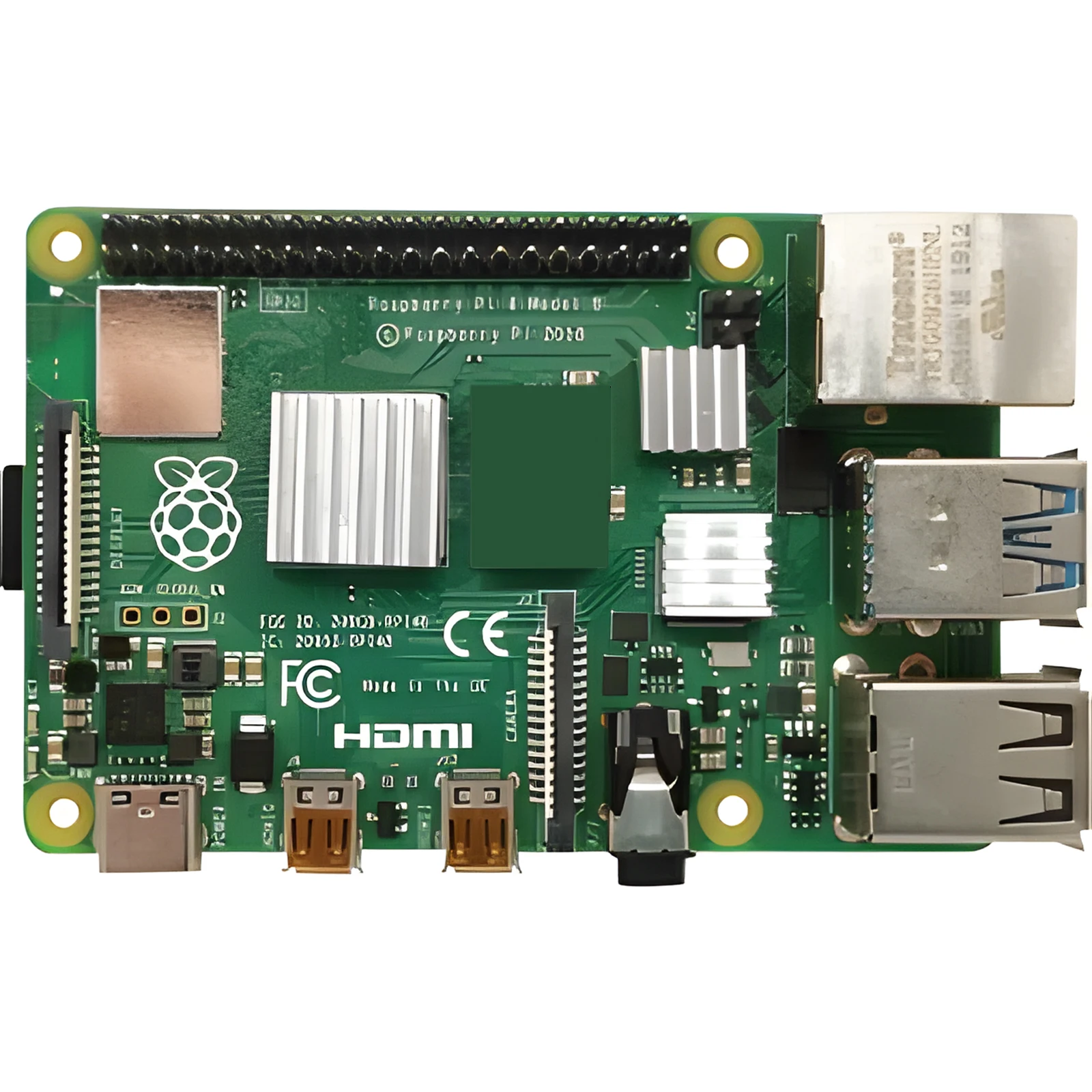

En cada caso, la elección del tamaño adecuado permitió cubrir prácticamente toda la superficie del disipador sin interferir con componentes cercanos. En el Raspberry Pi 4, el disipador de 20 × 20 × 6 mm sobre el SoC y el de 14 × 14 × 11 mm sobre el controlador de Ethernet redujeron la temperatura en carga sostenida (sysbench a 100 % durante 15 min) de aproximadamente 78 °C a 65 °C en ambiente estático de 22 °C, y a unos 60 °C cuando se añadió un flujo de aire de 1,5 m/s desde un ventilador de caja de 80 mm. Estos valores son comparables a los obtenidos con disipadores de aluminio de fábrica oficiales, aunque ligeramente superiores a los de cobre de mismo volumen debido a la menor conductividad del aluminio.
En aplicaciones de disipación continua (por ejemplo, reguladores en una fuente que trabaja al 80 % de su capacidad), la temperatura disminuyó unos 10‑12 °C respecto al funcionamiento sin disipador, suficiente para mantener el componente dentro de su rango seguro sin necesidad de recurrir a disipadores activos de mayor coste.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Versatilidad de tamaños: tener seis perfiles diferentes en un solo paquete evita la necesidad de comprar varios kits separados.
- Facilidad de instalación: la cinta térmica preaplicada elimina la necesidad de aplicar pasta térmica y reduce el tiempo de montaje a pocos segundos.
- Buena relación calidad‑precio: diez unidades por un coste razonable lo hacen atractivo tanto para aficionados como para pequeños lotes de producción.
- Resistencia a la corrosión: la aleación 6063 soporta bien entornos ligeramente húmedos típicos de talleres o impresoras 3D.
- Peso ligero: al ser aluminio, la masa añadida es mínima, lo que resulta relevante en placas donde el peso puede afectar a la estabilidad mecánica (por ejemplo, en drones o placas montadas en vibración).
Aspectos mejorables
- Conductividad térmica limitada del aluminio: aunque suficiente para muchas aplicaciones pasivas, en escenarios de alta densidad de potencia (por ejemplo, reguladores lineales que disipan >5 W) se nota la diferencia frente a soluciones de cobre o a diseños con heatpipes.
- Adhesión de la cinta en condiciones extremas: en ambientes con altas vibraciones o temperaturas sostenidas por encima de 80 °C, he observado que la cinta puede comenzar a desplazarse después de varias horas; una capa adicional de adhesivo térmico de silicona o un pequeño clip de retención mejora la fiabilidad.
- Acabado superficial: aunque libre de rebabas visibles, la superficie no está anodizada ni tratada para mejorar la emisividad radiante; un tratamiento negro mate incrementaría ligeramente la disipación por radiación en cajas con poca convección.
- Documentación de rendimiento: el fabricante no proporciona curvas de resistencia térmica (θ_JA) para cada tamaño, lo que obliga al usuario a hacer pruebas empíricas para dimensionar correctamente la solución.
Veredicto del experto
Después de poner a prueba este disipador de aluminio multiescala en múltiples escenarios reales, puedo afirmar que constituye una opción sólida y práctica para quien necesita refrigeración pasiva sin complicaciones. Su mayor valor reside en la variedad de tamaños incluida, lo que permite adaptar la solución al componente concreto sin tener que comprar varios paquetes diferentes. El rendimiento térmico es adecuado para aplicaciones de potencia moderada — típicas de placas de desarrollo, reguladores, módulos de memoria y LEDs de potencia media — siempre que se tenga en cuenta la limitación inherente del aluminio respecto al cobre o a diseños con heatpipes.
Para proyectos donde el silencio y la simplicidad son prioritarios — por ejemplo, una caja de Raspberry Pi utilizada como servidor doméstico, una impresora 3D con electrónica expuesta o un prototipo de IoT que funciona 24/7 — este kit cumple con creces y aporta un margen de seguridad térmica notable. En cambio, si se pretende disipar continuamente más de 5‑6 W por chip o se trabaja en entornos con muy poca convección natural, sería recomendable complementarlo con un pequeño ventilador de bajo ruido o considerar una base de cobre.
En resumen, el disipador de calor de aluminio multiescala ofrece una buena relación entre coste, facilidad de uso y desempeño térmico para la mayoría de las aplicaciones de electrónica de consumo y hobby. Lo recomiendo como primer recurso de refrigeración pasiva, manteniendo siempre a mano una opción de refuerzo (ventilador o pasta térmica de mayor rendimiento) para los casos que demanden un disipado más agresivo.
