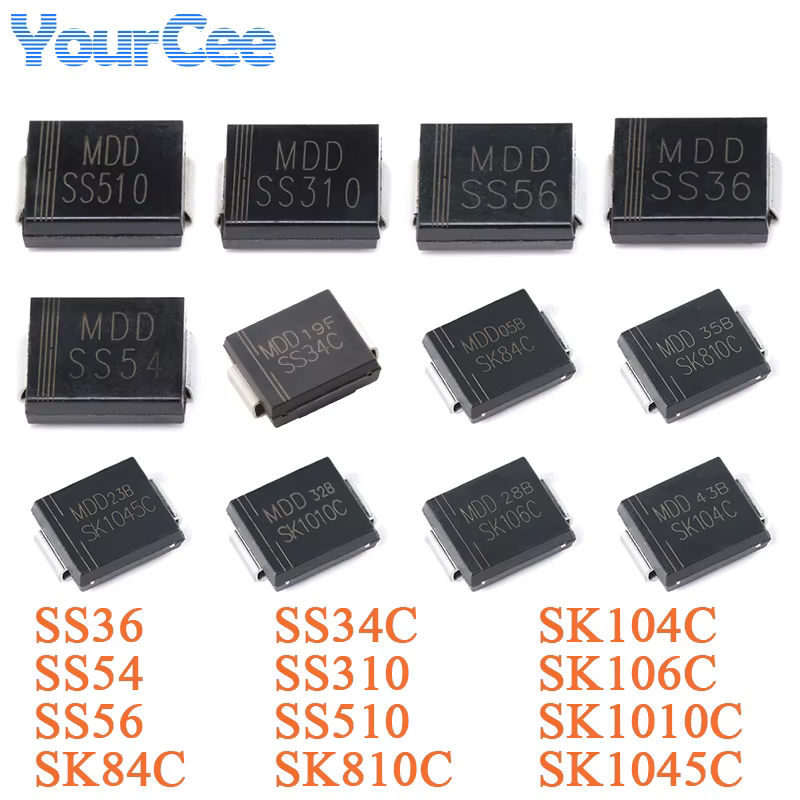

Diodos Schottky SMD DO-214AB SMC – Alta velocidad para rectificación

Análisis general del producto

Tras varias semanas usando este pack de diodos Schottky SMD en reparaciones y prototipado, mi conclusión es que es una compra muy “de banco”: no brilla por rendimiento extremo ni por una única especificación estrella, sino por la utilidad práctica de tener rápidamente opciones compatibles dentro del encapsulado DO-214AB (SMC). En el taller (y en el día a día cuando toca sacar un equipo adelante), lo que más valoras de un lote así no es la elegancia del catálogo, sino el tiempo que te ahorra al no tener que esperar piezas sueltas cuando no está claro el equivalente exacto o cuando necesitas varias alternativas para validar una solución.

La carcasa SMC en sí es especialmente cómoda para placas densas: al ser un formato SMD de tamaño relativamente manejable, suele permitir una sustitución limpia con pinzas y buena inspección visual. En mis pruebas lo empleé tanto en pequeños reguladores y rutas de protección como en rectificación para cargas de baja potencia, donde los Schottky tienen sentido por su menor caída de tensión frente a diodos estándar.

Calidad de construcción y materiales

En este tipo de componentes, la calidad real se ve en detalles poco “fotogénicos”: consistencia del cuerpo SMC, definición de terminales y comportamiento durante la soldadura. Con estos diodos he notado buena estabilidad mecánica: no “bailan” en la pastilla al posicionarlos, y el estañado suele permitir una humectación fiable si el pad está limpio y la temperatura es la adecuada. También es un punto a favor que, tras la soldadura, el encapsulado facilita revisar visualmente si hubo puentes de estaño o si algún terminal quedó a media unión.

Durante varias re-soldaduras (probando ajustes de polaridad, limpieza de flux y retrabajos por pruebas de encendido), el comportamiento fue razonable: el componente tolera el retrabajo habitual siempre que se evite “cocerlo” demasiado tiempo. Donde sí conviene ser meticuloso es en no sobrecalentar: aunque el encapsulado es SMC y está pensado para montaje superficial, un exceso de calor prolongado puede degradar adhesión del flux residual o afectar la integridad del pad en placas ya trabajadas.

Un consejo práctico que me ha funcionado bien con estos diodos SMD: trabajar con buena lupa, limpiar con isopropílico después del estañado (o al menos antes de montar encima otros componentes), y usar flux adecuado para SMD. Si la placa ya está “tocada”, una limpieza previa del pad marca la diferencia para que el Schottky quede correctamente asentado y la unión sea repetible.

Compatibilidad y rendimiento

En compatibilidad, lo importante aquí es el encapsulado DO-214AB (SMC). En mis pruebas, la sustitución en placas con huellas compatibles fue directa: el alineado con pinzas y la verificación de continuidad tras soldar resultaron ágiles. Donde suele haber más trabajo no es en el formato, sino en elegir el modelo correcto entre las opciones del pack: los distintos sufijos (por ejemplo, variantes tipo SS3xx/SS5xx o equivalentes cercanos) normalmente implican diferencias en parámetros como corriente admisible, tensión inversa y otras características de conducción. Como no todos los modelos “equivalen” de forma perfecta, el pack es excelente para mantenimiento y pruebas, pero no conviene asumir que cualquier Schottky SMC es interchangeable en el 100% de los casos.

En rendimiento, para el tipo de uso donde más encajan (rectificación y protección en baja potencia), el comportamiento fue el esperado en una línea Schottky: conducción fluida cuando corresponde y baja caída en aplicaciones moderadas. En fuentes pequeñas y circuitos de alimentación de dispositivos, lo noté especialmente al comparar con diodos más antiguos o rectificadores no Schottky: el sistema ganaba margen de tensión útil, y en algunos casos se notaba en estabilidad de encendido o en el comportamiento ante inversiones puntuales de polaridad.

También los usé como parte de la lógica de conmutación/OR-ing en prototipos de alimentación limitada. Ahí se aprecia la diferencia entre “funciona” y “funciona bien”: el Schottky, al tener una caída menor, reduce el margen de error cuando hay resistencias de vía, tolerancias de fuente y variación térmica. Aun así, para que el conjunto sea fiable, hay que respetar la disipación y la corriente real del circuito: en Schottky, si te pasas de margen térmico o de corriente, el comportamiento puede degradarse con el tiempo (y lo más habitual es que lo notes como calentamiento excesivo o cambios en tensión bajo carga).

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Cobertura de modelos habituales: tener varias referencias en un mismo encapsulado reduce bloqueos cuando no encuentras el equivalente exacto a tiempo.
• Encaje mecánico consistente en huellas SMC: en retrabajos, el posicionamiento con pinzas y la inspección tras soldar fueron cómodos.
• Utilidad real en reparaciones: en equipos con fallos de alimentación, protección o rectificación de baja potencia, este tipo de pack te permite actuar rápido y probar alternativas.

Aspectos mejorables

• No elimina la necesidad de identificar el caso eléctrico: el pack ayuda a resolver por disponibilidad, pero necesitas confirmar parámetros clave del circuito (al menos tensión inversa y corriente de trabajo) para no quedarte corto.
• Gestión del inventario: al tener muchos modelos distintos, es fácil mezclar referencias si no etiquetáis el kit. Yo acabé usando un método simple: separar en pequeñas bandejas por referencia y registrar dónde usé cada familia en prototipos/reparaciones.

Consejos de uso y mantenimiento

• Revisión de polaridad antes de soldar: con Schottky SMD es relativamente fácil equivocarse si la serigrafía de la placa está gastada; una foto rápida con el móvil antes del estañado te ahorra deshacer.
• Limpieza post-soldadura: especialmente si usas flux activado; un residuo mal limpiado puede generar fugas o comportamientos raros en alta impedancia.
• Pruebas tras montaje: en cada reparación, medí al menos continuidad de diodo y comportamiento bajo carga ligera antes de cerrar el equipo.
• Ventilación térmica en carga: aunque el circuito sea “de baja potencia”, si el diodo va a trabajar cerca del límite, conviene comprobar temperatura en funcionamiento real (toque térmico con método seguro o termómetro IR en bancada).

Veredicto del experto

Lo recomendaría como compra de taller, no como “componente único para todo”. Si reparas placas, haces prototipado rápido o te mueves a menudo entre fuentes pequeñas, protección de polaridad y rectificación de baja potencia, este pack te aporta versatilidad inmediata por encima de una optimización fina de parámetros. Donde puede decepcionar es si lo usas para sustituir sin comprobar márgenes eléctricos, porque en Schottky SMC las diferencias entre referencias importan cuando el circuito trabaja exigido. En resumen: buena herramienta de trabajo para reducir tiempos de espera y acelerar pruebas, con el matiz de que la selección del modelo correcto sigue siendo parte del trabajo técnico.
