Descripción

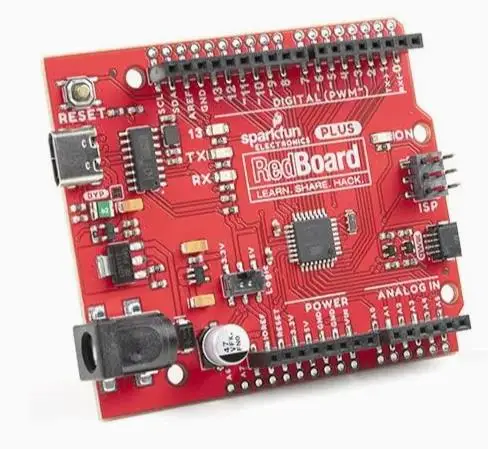

RedBoard Plus Development Board es una placa compatible con dúo similar a una Arduino Uno con muchas ventajas adicionales.Esta placa de desarrollo DEV-1858 utiliza un práctico sistema Qwiic Connect que significa que no se requieren soldaduras ni escudos para conectarla al resto del sistema.La placa RedBoard Plus incluye periféricos de hardware como 22 pines de E/S digitales con 6 pines PWM, 8 pines analógicos, UART, I2C, SPI e interrupciones externas.Esta placa utiliza el regulador de voltaje LM1117 de 5 V y el regulador de voltaje AP2112 de 3,3 V que proporciona hasta 600 mA para endearar múltiples placas y sensores Qwiic.La placa RedBoard Plus viene con un interruptor de voltaje de E/S, también conocido como interruptor "Red Squirrel".Este interruptor de ardilla roja puede seleccionar fácilmente el voltaje GPIO entre 3,3 V y 5 V.
El RedBoard Plus se puede programar a través de un cable USB-C con voltaje de entrada de 5 V o a través del conector cilíndrico de voltaje de entrada de 7 V a 15 V.Esta placa de desarrollo cuenta con memoria flash de 32 kB, velocidad de reloj de 16 MHz, construcción totalmente SMD, compatibilidad con escudo R3 y un botón de reinicio mejorado.
CARACTERÍSTICAS
MCU ATmega328P con gestor de arranque Optiboot (UNO)
Voltaje de entrada:
7V a 15V mediante conector cilíndrico
5V vía USB-C
Reguladores de voltaje:
LM1117 ajustado a 5V
AP2112 para 3,3 V
Fusible PTC reiniciable incorporado 5V/2A
Convertidor serie a USB CH340G
Interruptor de nivel lógico de 3,3 V a 5 V
22x pines de E/S digitales:
6 salidas PWM, 8 entradas analógicas, UART, I2C y SPI
1x conector Qwiic
Jerséis A4/A5
2 encabezados de ISP 3
Memoria flash de 32 kB
Velocidad de reloj de 16 MHz
Toda la construcción SMD
Compatible con escudo R3
Botón de reinicio mejorado
