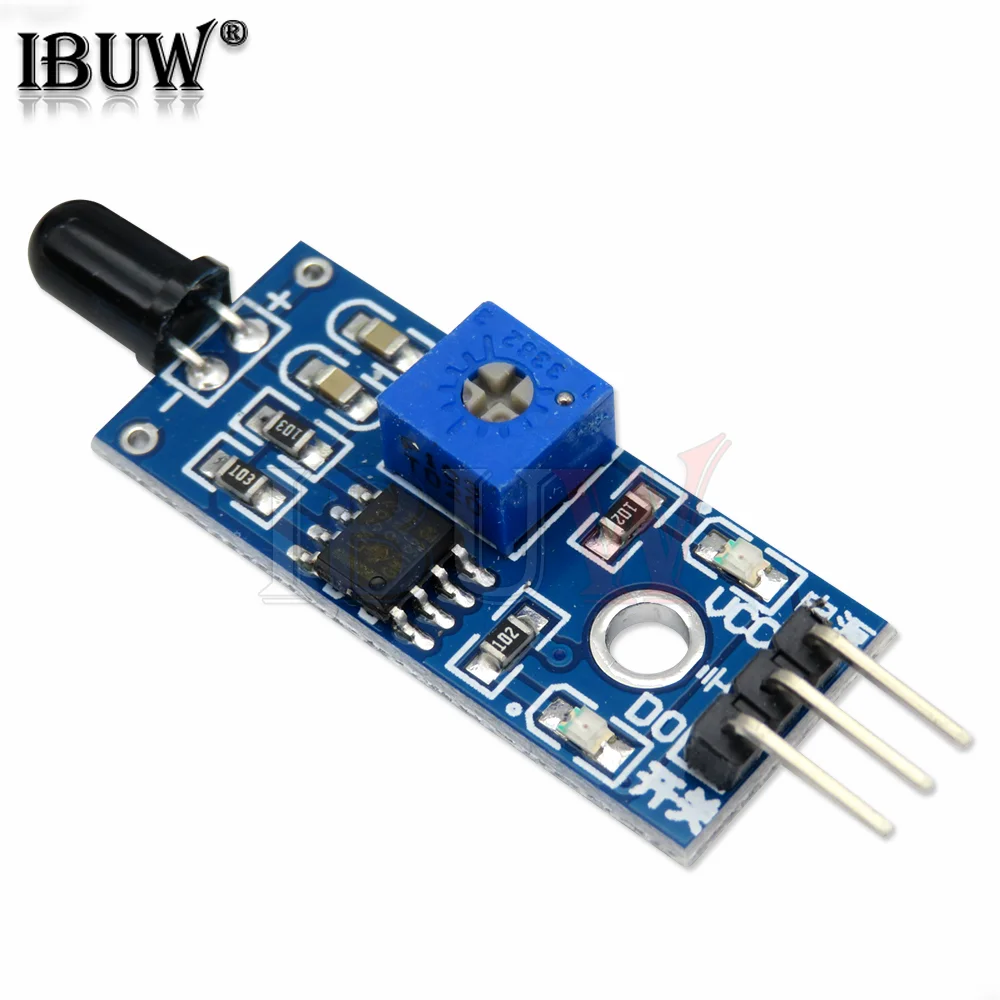

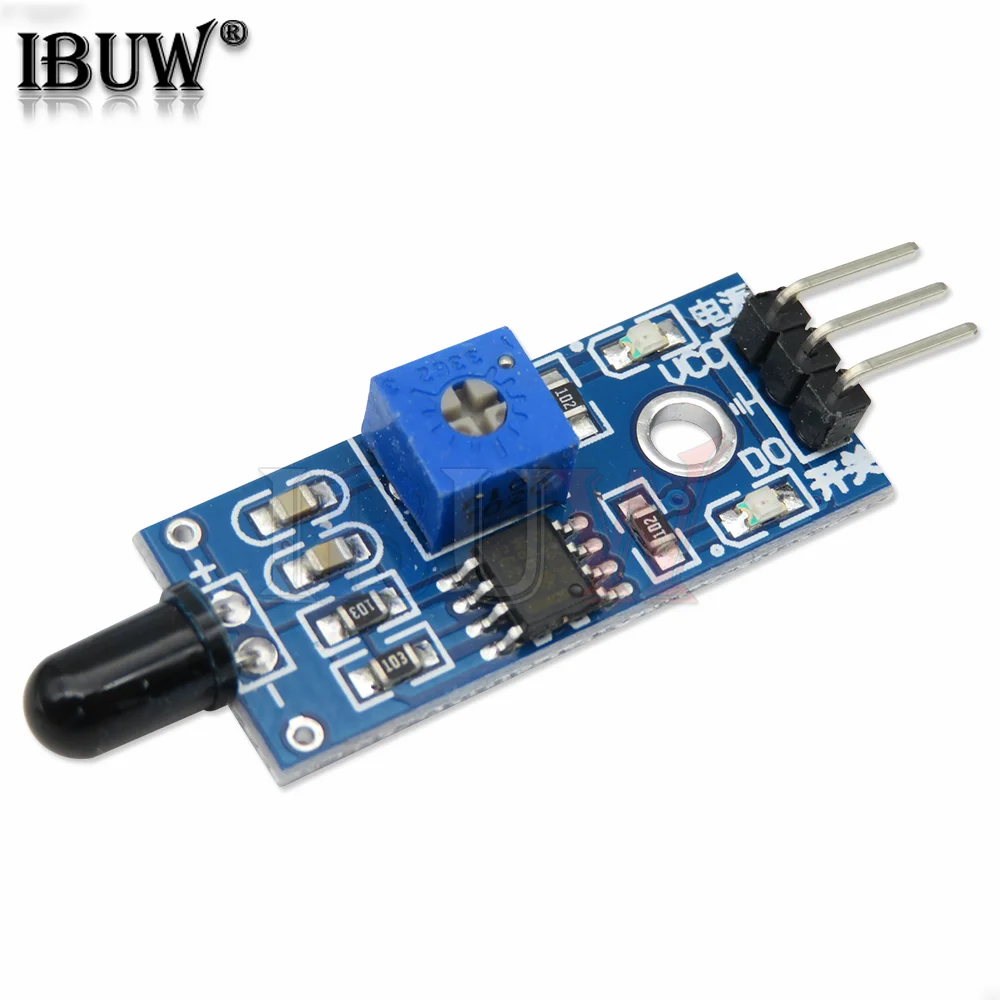

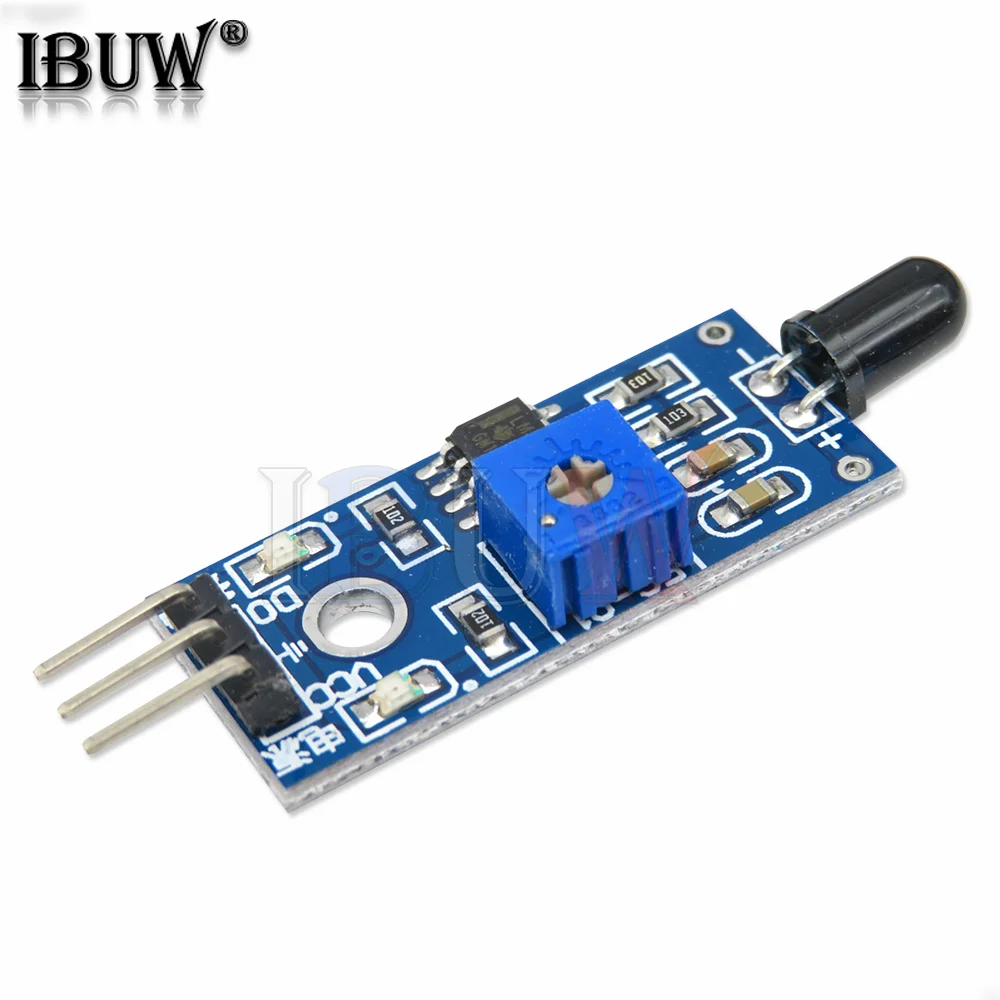

Características del módulo:
1. Puede detectar la llama o la longitud de onda en el rango de 760 nm a 1100 nm de la fuente de luz, la distancia de los encendedores de llama de prueba de 80cm, cuanto mayor sea la llama,
Cuanto mayor sea la prueba de distancia.
2. Ángulo de detección de 60 grados, el espectro de llama es particularmente sensible.
3. Sensibilidad ajustable. (se muestra en el ajuste del potenciómetro digital azul)
4. La forma de onda limpia de la señal de salida del comparador es buena, capacidad de conducción, de 15mA.
5. Con un ajuste de sensibilidad ajustable de potenciómetro de precisión.
6. Voltaje de funcionamiento 3,3 V-5V.
7. La salida en la forma: Salidas de conmutación digital DO (0 y 1) y salida de voltaje analógico AO.
8. Orificios de perno fijos para una fácil instalación.
9. Placas pequeñas TAMAÑO DE PCB: 3,2 cm x 1,4 cm.
10. Utilizando un comparador LM393 de voltaje amplio.
Instrucciones de Cableado:
1. VCC:.
2. GND: GND.
3. DO: Salida de señal de interruptor TTL.
Módulo de uso:
1. El Sensor de llama más sensible a la luz ordinaria también es una reacción, generalmente utilizado como alarma de incendio y otros fines.
2. Una pequeña interfaz de salida del panel se puede conectar directamente con el puerto IO del microcontrolador.
3. El sensor y la llama para mantener una cierta distancia, para no dañar la temperatura del sensor de los encendedores de llama de prueba distancia 80cm, el
Cuanto mayor sea la llama, mayor será la prueba de distancia.
4. Modo de salida analógica de placas pequeñas y el proceso de conversión AD, puede obtener una mayor precisión.

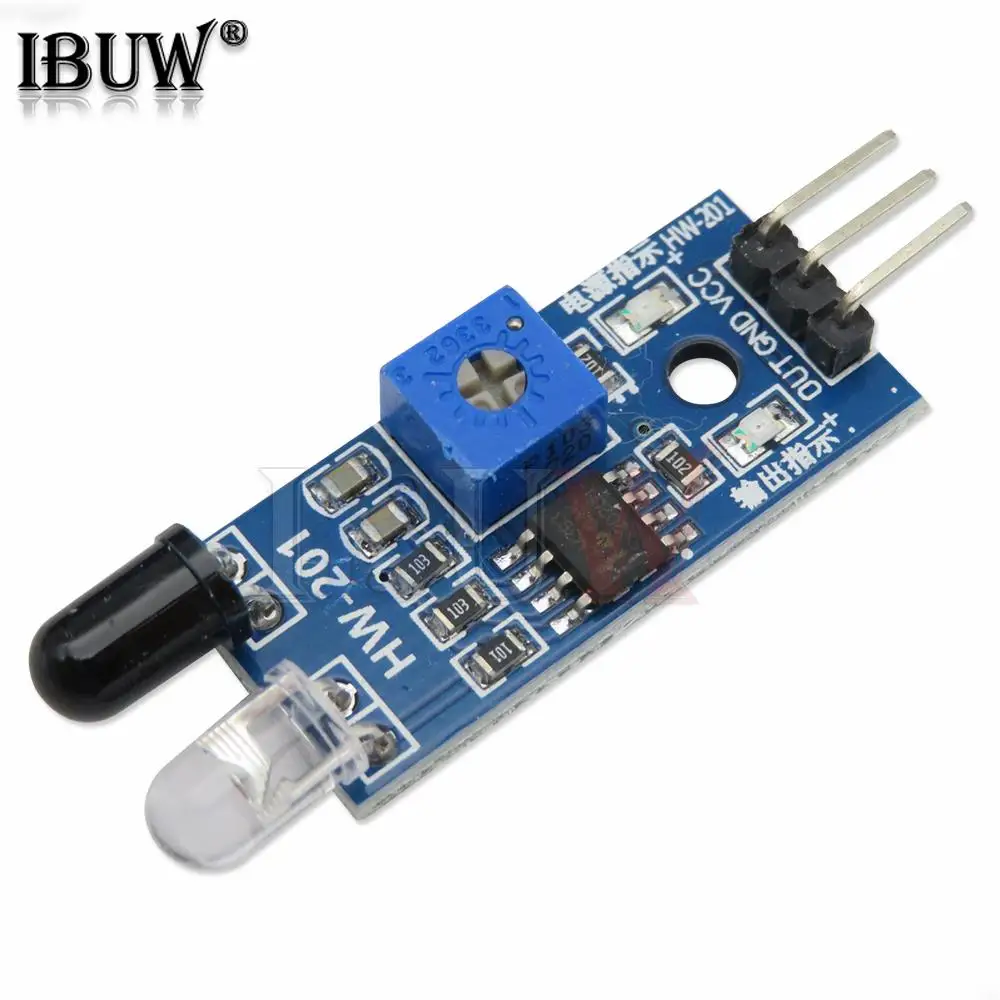

Descripción del móduloEl Módulo sensor adaptable a la luz ambiental, que tiene un par de tubos emisores y receptores de infrarrojos, los tubos de transmisión emiten infrarrojos de cierta frecuencia, cuando se detecta la dirección de un obstáculo (superficie de reflexión), el infrarrojo reflejado es recibido por el tubo de recepción, después de un procesamiento del Circuito comparador, la luz verde está encendida, Pero la señal de salida de la interfaz de salida de señal digital (una señal de bajo nivel), puede ajustar el potenciómetro de la perilla de distancia de detección, el rango de distancia efectiva de 2 ~ 30cm, el voltaje de trabajo de 3,3 V- 5V. El rango de detección del sensor se puede obtener ajustando el potenciómetro, con poca interferencia, fácil de montar, características fáciles de usar, puede ser ampliamente utilizado en la evitación de obstáculos del robot, coche de evitación, conteo de líneas, y seguimiento de línea en blanco y negro y muchas otras ocasiones.Parámetros del móduloCuando el módulo detecta un obstáculo frente a la señal, el indicador verde se enciende en el nivel de la placa, mientras que el puerto OUT mantiene una salida de señal baja, el módulo detecta la distancia de 2 a 30cm, ángulo de detección de 35 °, la distancia puede detectar el potencial se ajusta en el sentido de las agujas del reloj potenciómetro de ajuste, detecta los aumentos de distancia; Potenciómetro de ajuste en sentido antihorario, reduciendo la distancia de detección.2, el sensor activa la detección de reflexión infrarroja, la reflectividad del objetivo y, por lo tanto, la forma es la distancia de detección crítica. Donde la distancia mínima de detección es negra, blanca, máxima; objetos pequeños lejos de un área pequeña, un área grande del Grand.3, el puerto de salida del módulo del sensor puerto de salida se puede conectar directamente al microcontrolador IO también se puede conducir directamente un relé de 5V; Conexión: 2, 2, 2, 1, 2, 2, 2, 1, 2, 2, 2, 1, 2, 2, 1, 2, 2, 1, 2, 1, 2, 2, 1, 2, 2, 2, 24, comparadores LM393, estable;5. El módulo puede ser fuente de alimentación de 3-5V CC. Cuando se enciende, el indicador rojo de encendido se ilumina;6. Con los orificios de los tornillos de 3mm, fácil instalación fija;7, tamaño del tablero: 3,2 cm * 1,4 cm8, cada módulo se adapta a la luz ambiental, la tensión del comparador de umbral ajustado por el potenciómetro es adecuada, caso no especial, el potenciómetro no es ajustable.Descripción de la interfaz del módulo1 VCC 3,3 V-5V voltaje externo (se puede conectar directamente a 5V y 3,3 V MCU)2 GND externoInterfaz de salida digital de placa pequeña de 3 salidas (0 y 1)
Propósito:

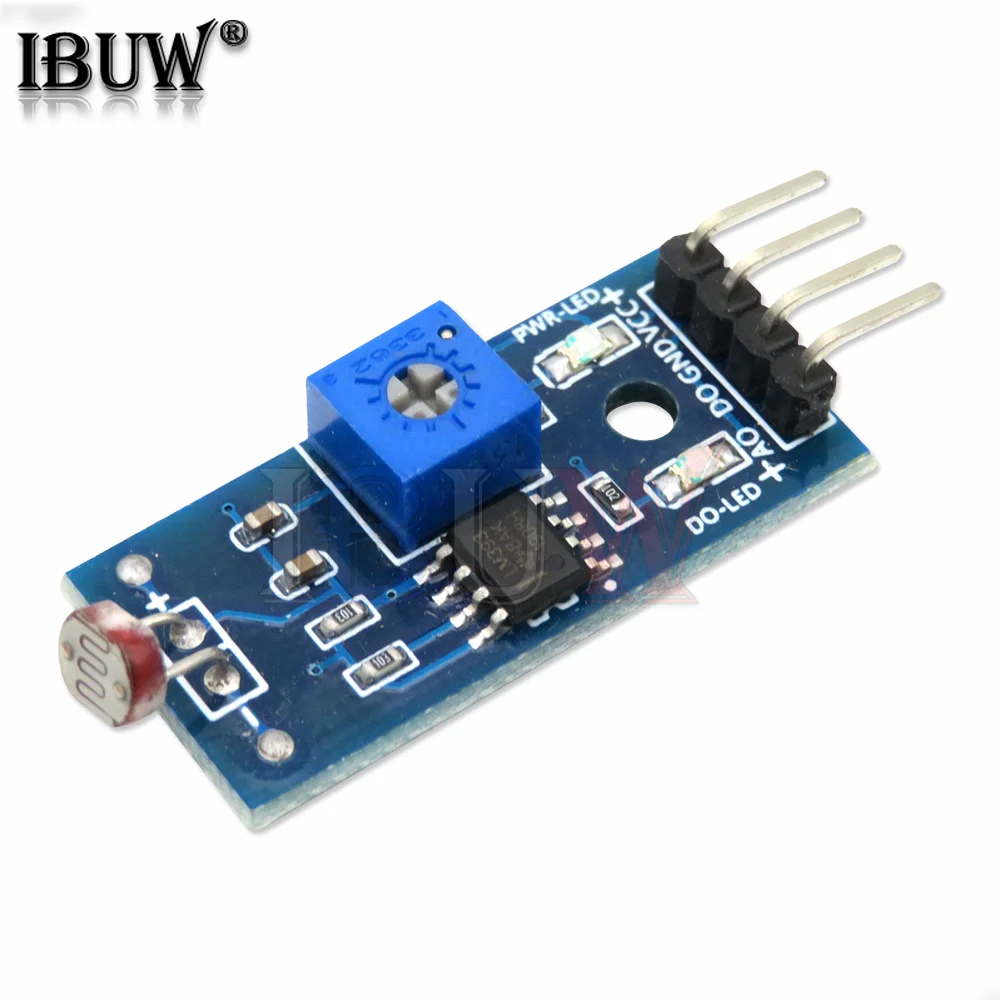

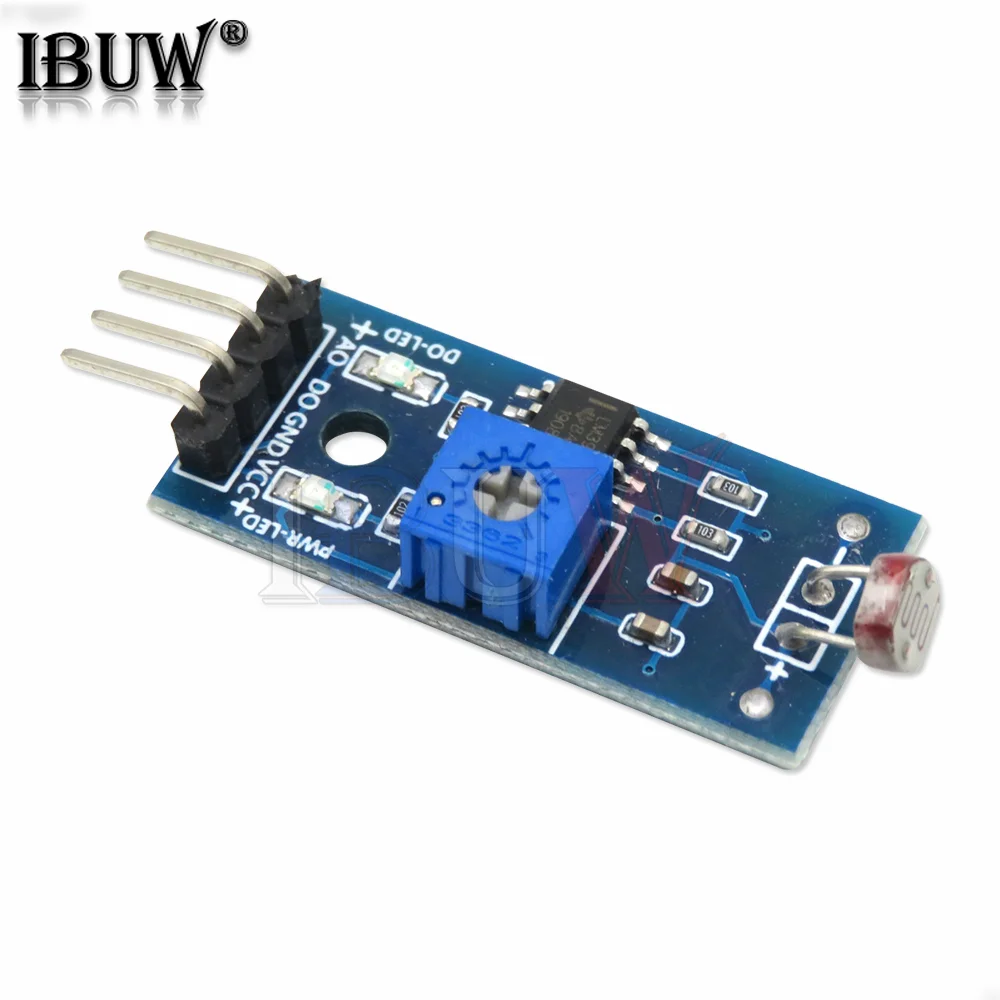

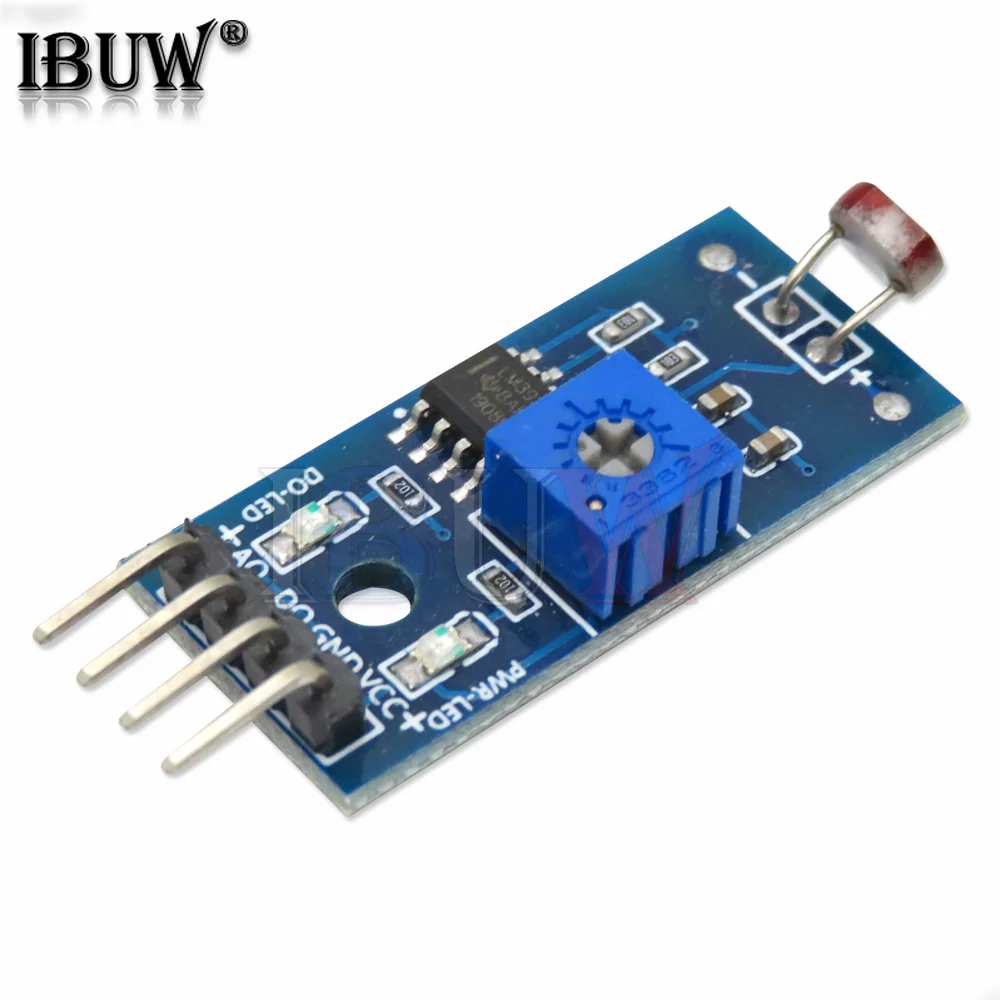

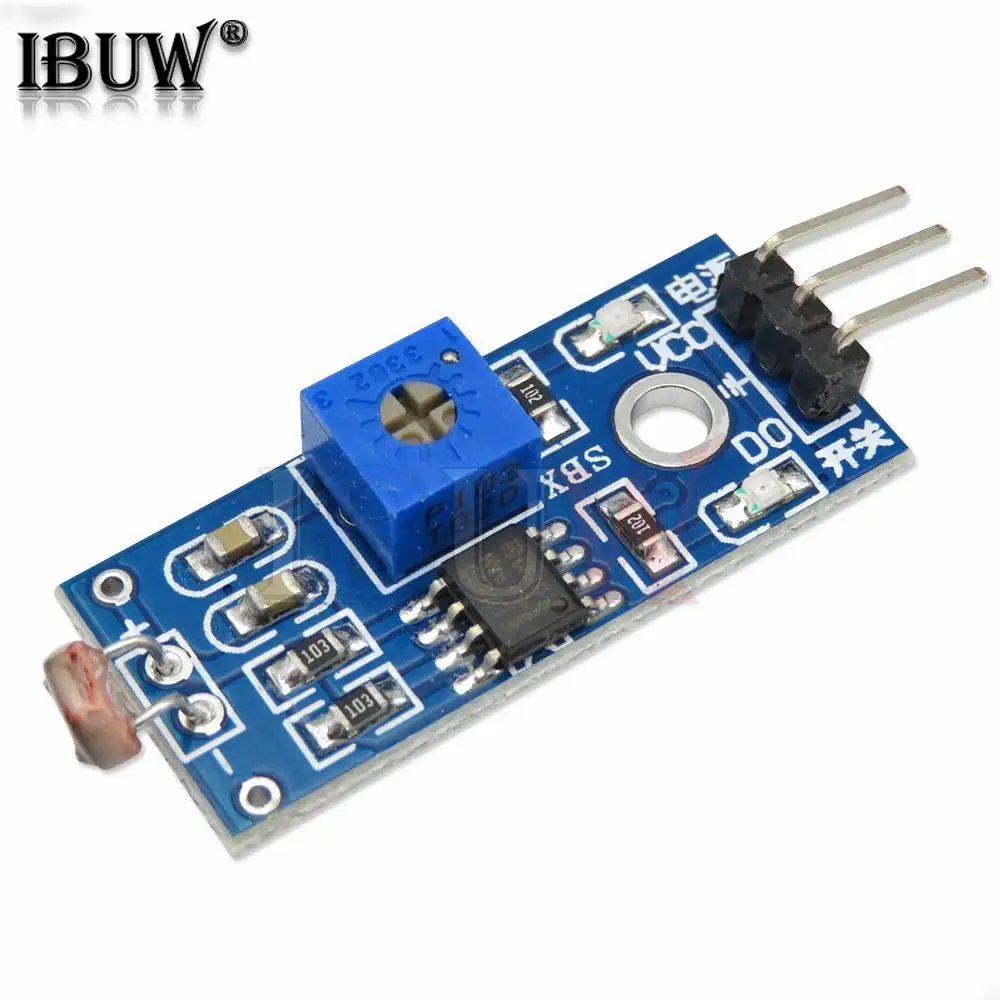

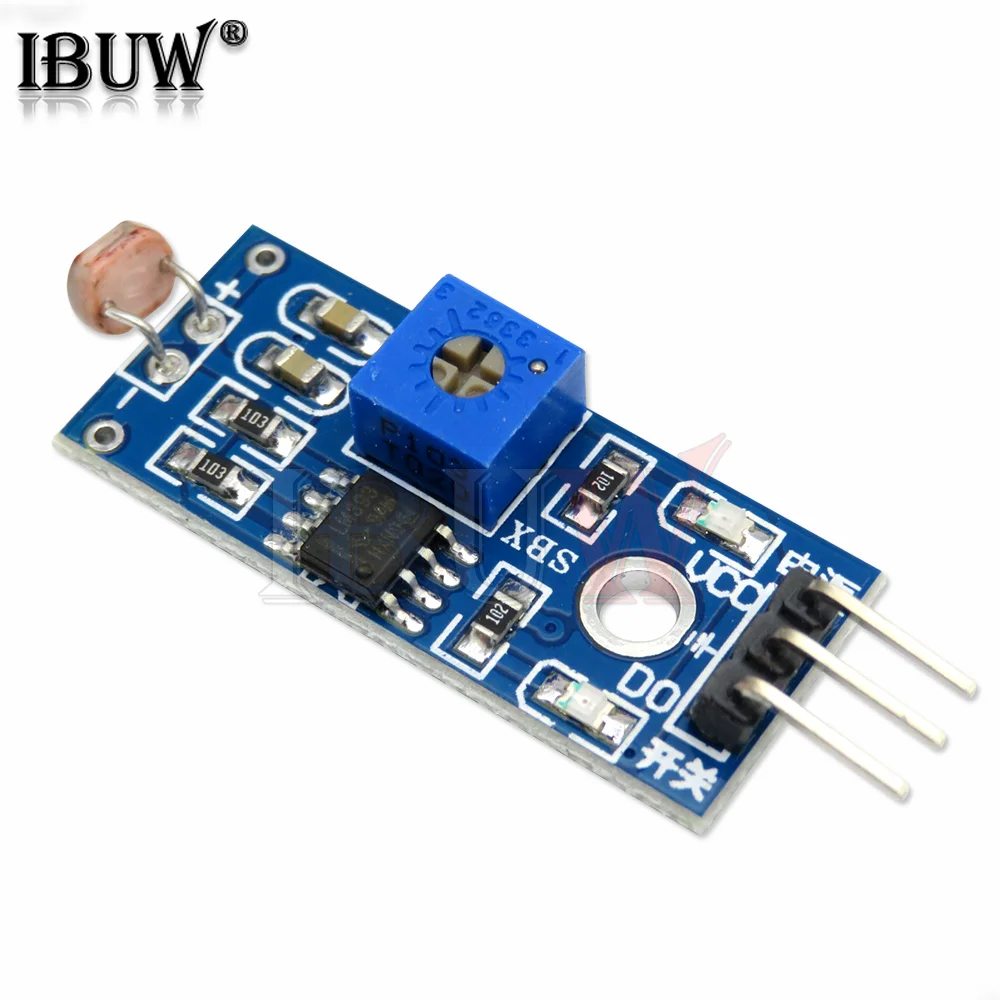

Sensores de nivel de luz detectados de intensidad de luz, módulo óptico Características del módulo de búsqueda de automóviles inteligentes:

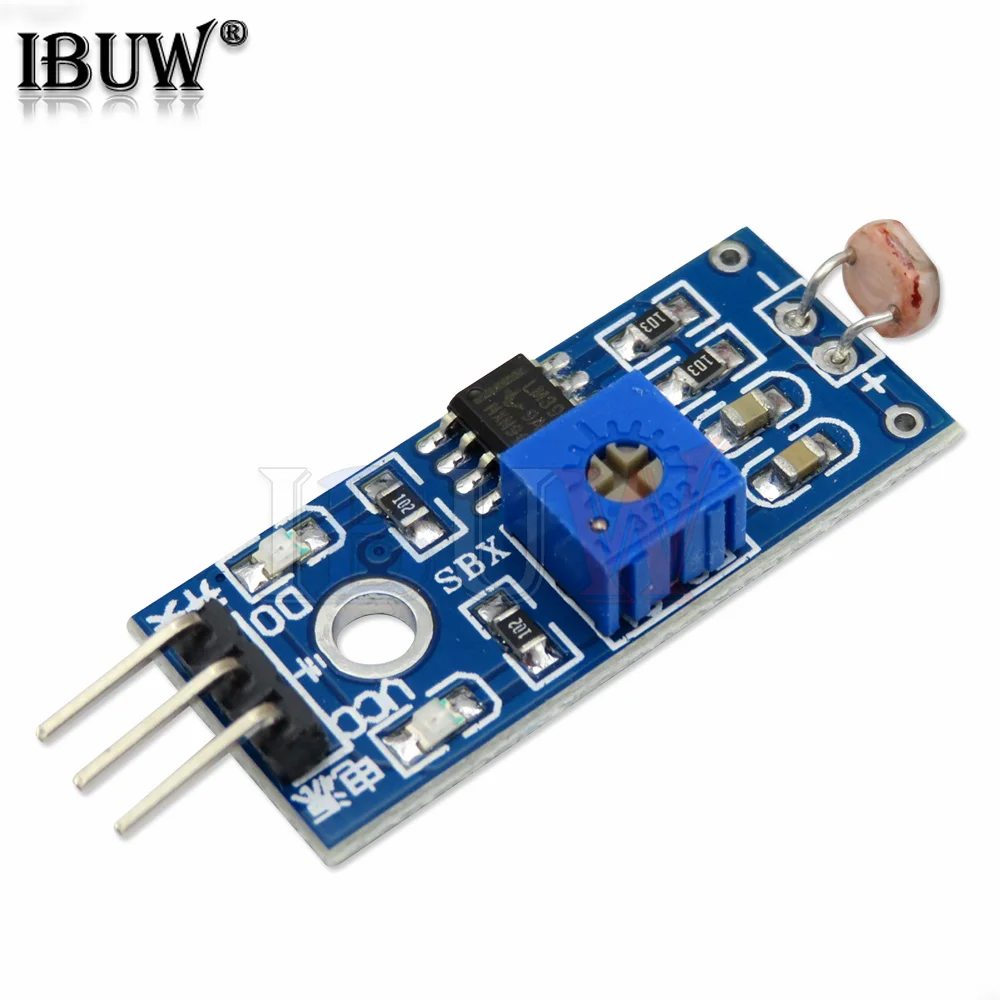

1, usando el sensor de resistencia fotosensible de tipo sensible
2. La forma de onda limpia de la señal de salida del comparador es buena, capacidad de conducción, de 15mA.
3, con potenciómetro ajustable puede ajustar el brillo de la luz detectada
4, Voltaje de funcionamiento 3,3 V-5V
5. Formato de salida: salida de conmutación digital (0 y 1)
6. Con orificios para pernos para una fácil instalación
7, una placa pequeña tamaño de PCB: 3,2 cm x 1,4 cm
8, usando un comparador LM393 de amplio voltaje
Módulo para uso
1, el módulo de resistencia fotosensible más sensible a la luz ambiental, generalmente utilizado para detectar el brillo de la luz ambiental, activando microcontroladores o módulos de relé;
2, el brillo del módulo de luz ambiental alcanza el umbral establecido, salida lateral DO alta cuando el nivel de luz ambiental excede el umbral establecido, salida DO-ended baja;
3, la salida DO se puede conectar directamente con el microcontrolador a través del microcontrolador para detectar altas y bajas, detectando así cambios en la intensidad de la luz ambiental;
4, DO NUESTRAS salidas pueden accionar directamente el módulo de relé, que puede estar compuesto por un interruptor de control de luz.
1 Módulo de resistencia fotosensible más sensible a la luz ambiental, comúnmente utilizado para detectar el entorno alrededor del
Brillo de la luz, o módulo de relé de disparo MCU, etc.;
2 módulos en la intensidad de la luz ambiental que el umbral establecido, salida de alto nivel DO final, cuando la luz ambiental
Intensidad superior al umbral establecido, el nivel de salida DO bajo;
3 La salida DO se puede conectar directamente al microcontrolador, a través del microordenador de un solo chip para detectar los altos y bajos
Nivel, para detectar así el cambio de intensidad de la luz ambiental;
4 La salida DO puede ser accionada directamente por nuestro módulo de relé, que puede formar un interruptor de luz.
1 Uso de sensor de resistencia fotosensible tipo sensible;
2 Voltaje de funcionamiento: 3,5 V-5V;
3 Forma de salida: muestra el interruptor digital (0 y 1);
4 orificios para pernos fijos, fácil instalación;
5 Tamaño de PCB pequeño: 3,2 CM * 1,7 CM;
6 La salida del comparador, señal limpia, buena forma de onda, la capacidad de conducción es fuerte, para más de 15 mA;
7 con potenciómetro ajustable para ajustar el brillo de la Luz;
