Descripción
Descripción:
1.Utilice materiales de alta calidad, duraderos.

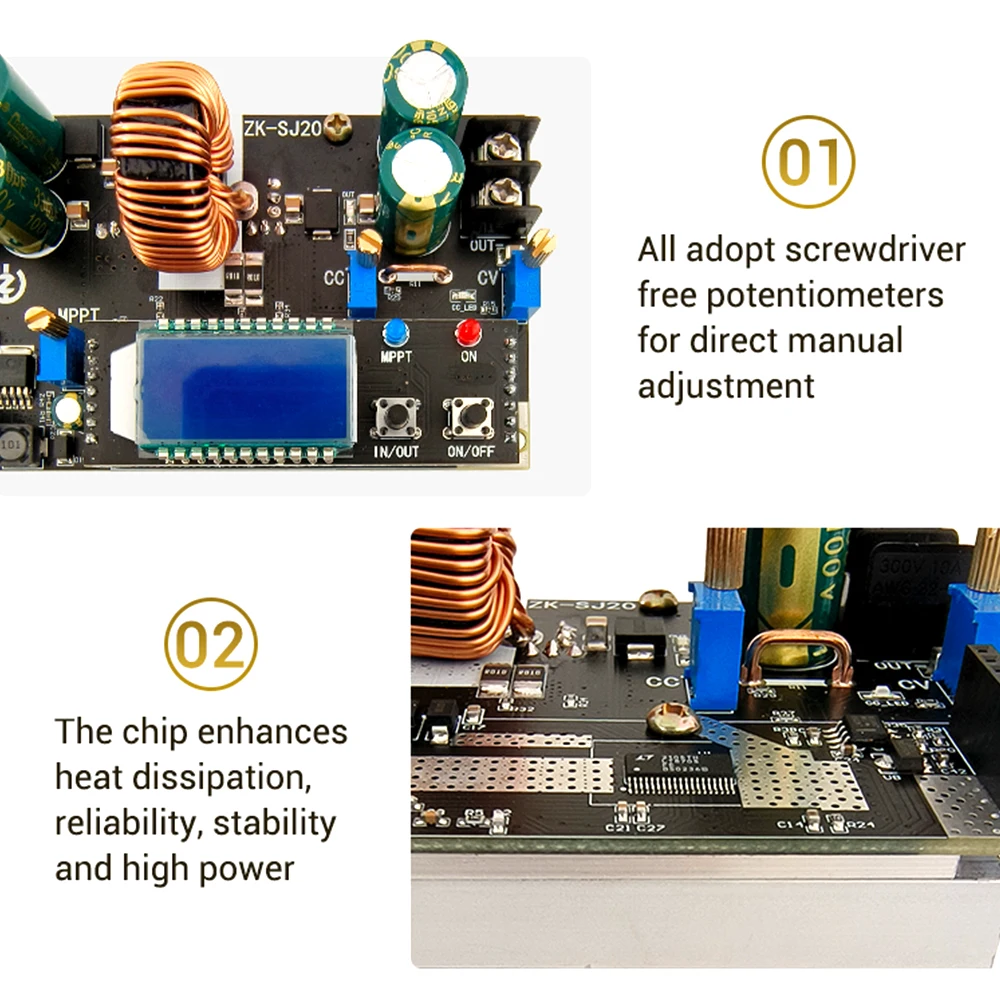

2.Todos adoptan potenciómetros sin destornillador, que se pueden ajustar manualmente.
3.El chip mejora la disipación de calor, la confiabilidad, la estabilidad y la alta potencia.

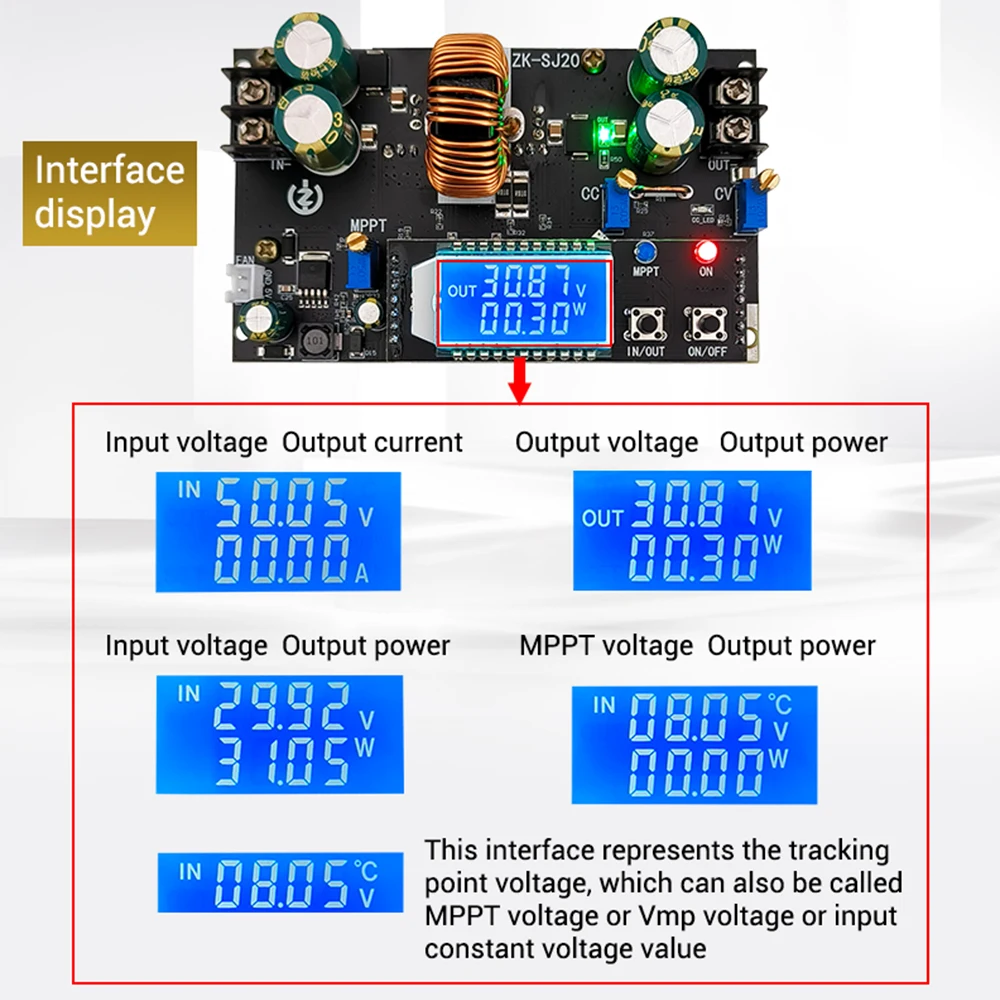

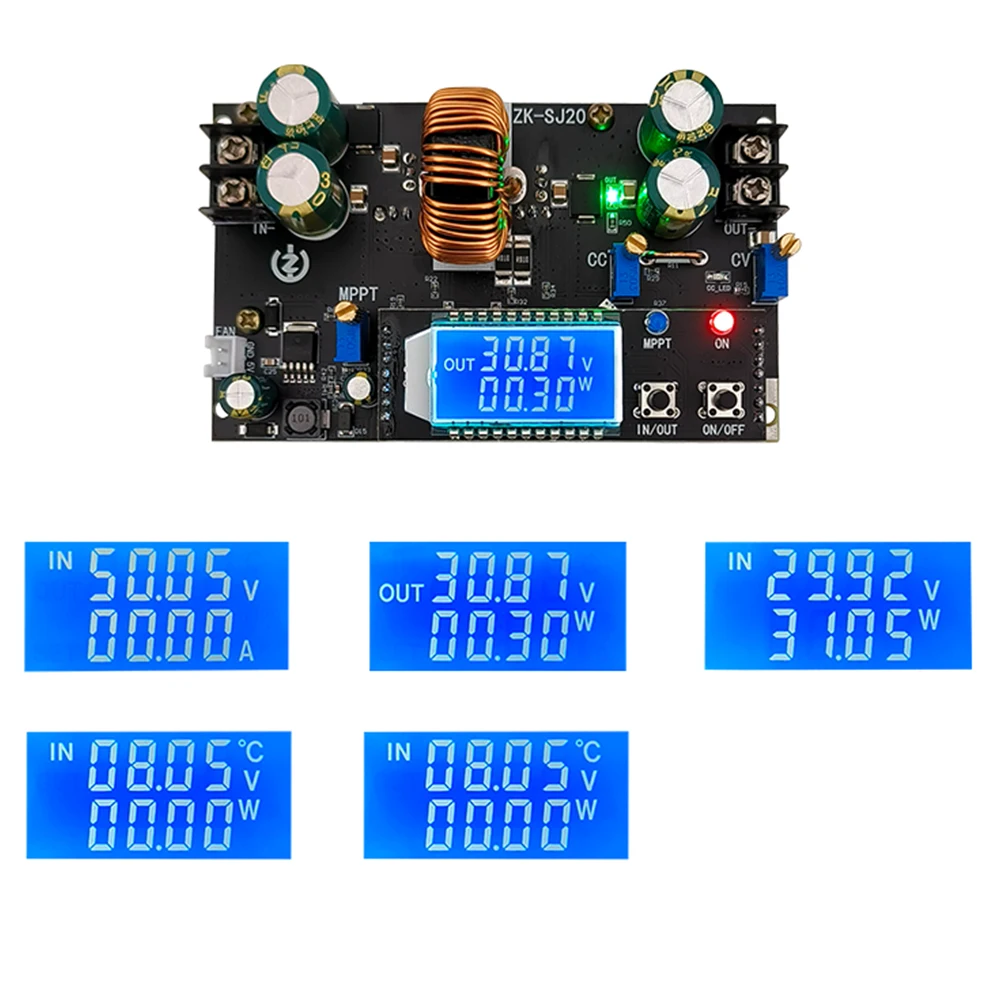

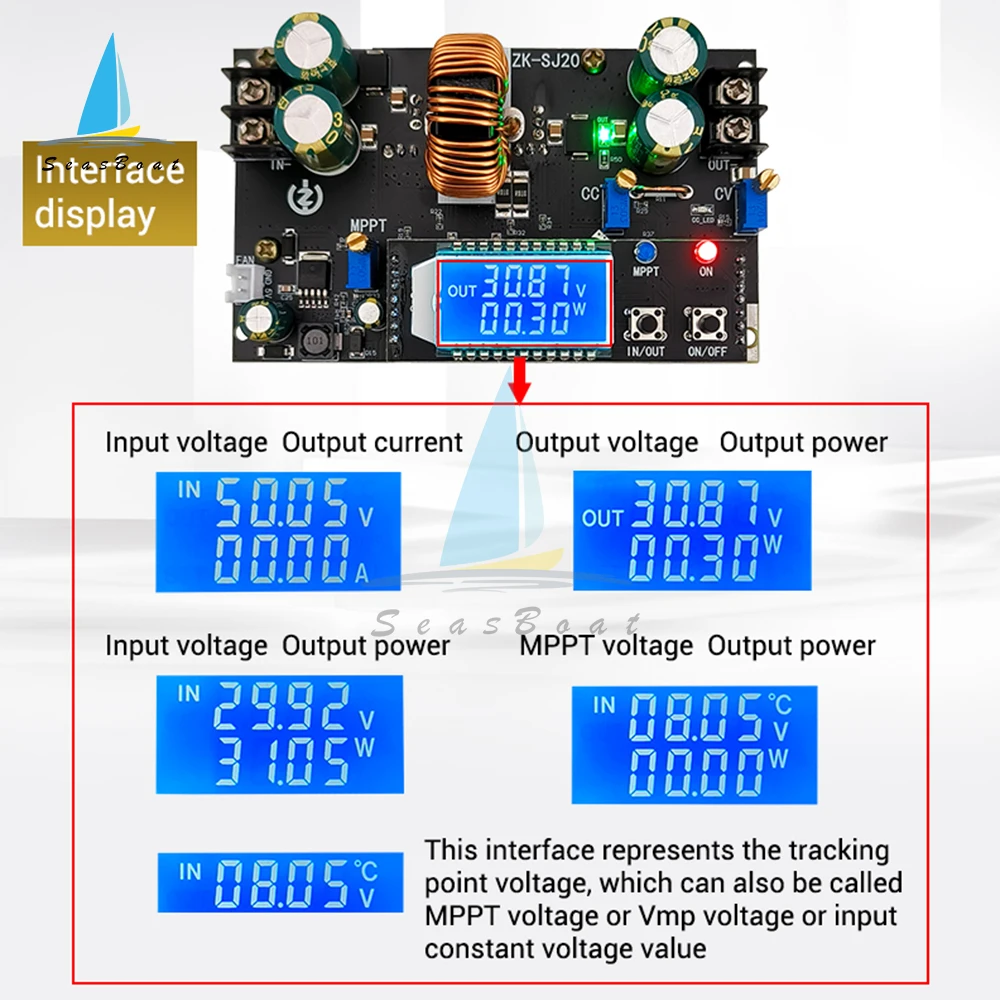

4.Visualización en tiempo real del voltaje de regulación MPPT, clara de un vistazo
5.Amplia gama de uso, carga solar, carga de batería de litio, LED
Unidad de corriente constante, fuente de alimentación regulada.

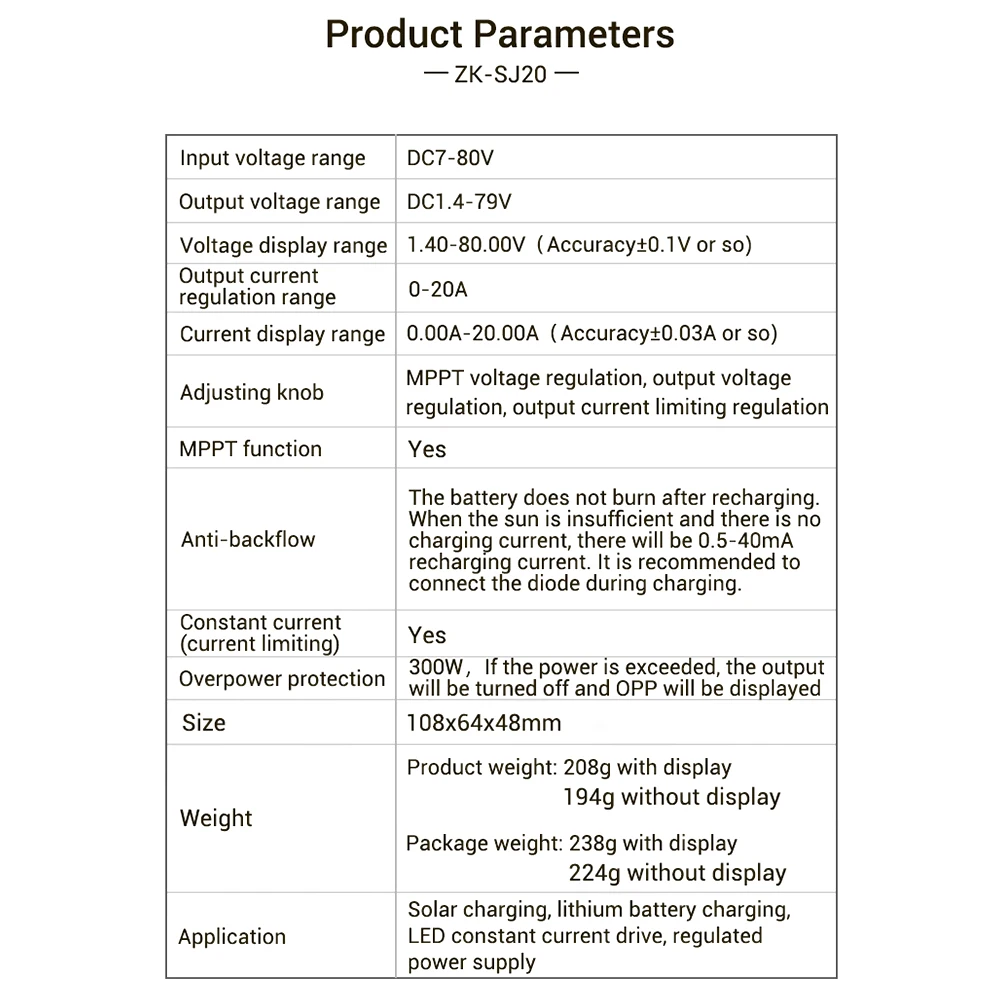

Parámetros:

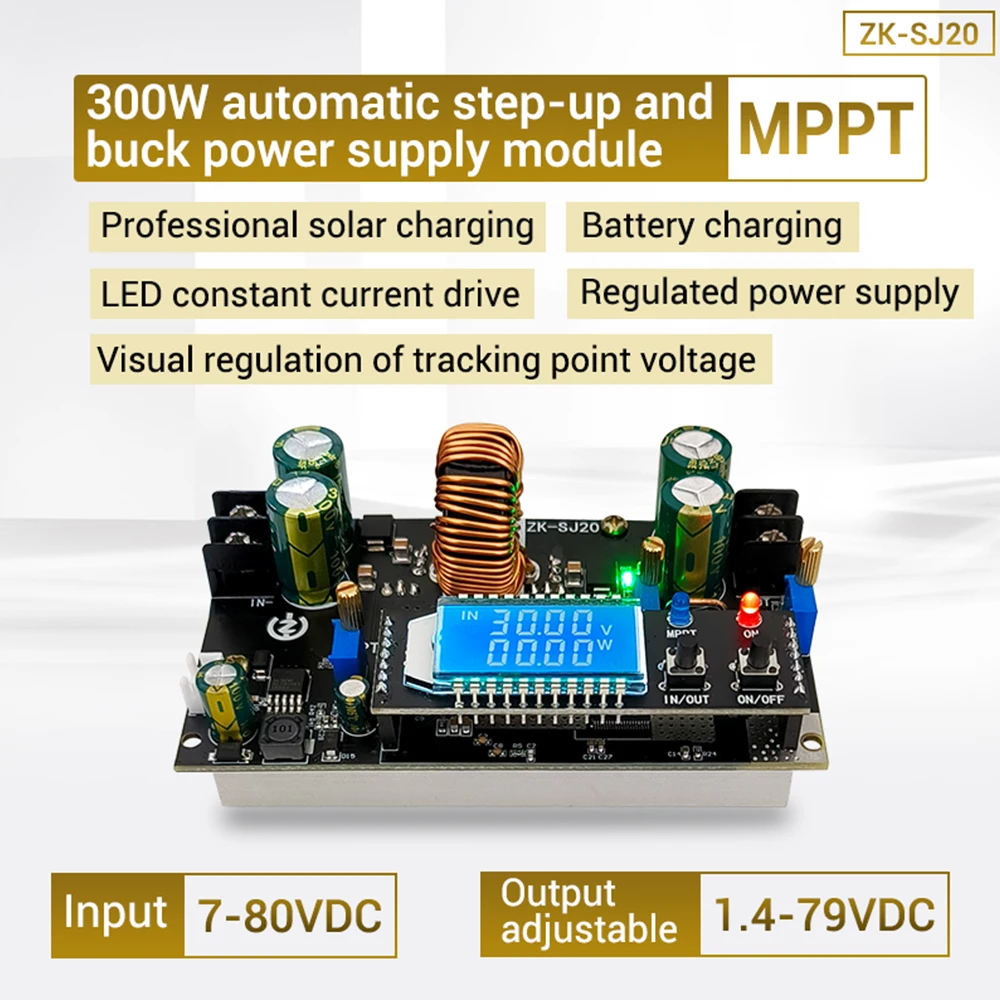

Rango de voltaje de entrada: DC7-80V
Rango de voltaje de salida: DC1.4-79V
Rango de visualización de voltaje: 1,40-80,00 V (precisión + 0,1 V aproximadamente)
Rango de regulación de corriente de salida: 0-20A
Rango de visualización actual: 0,00A-20,00A (precisión+0,03A aproximadamente)

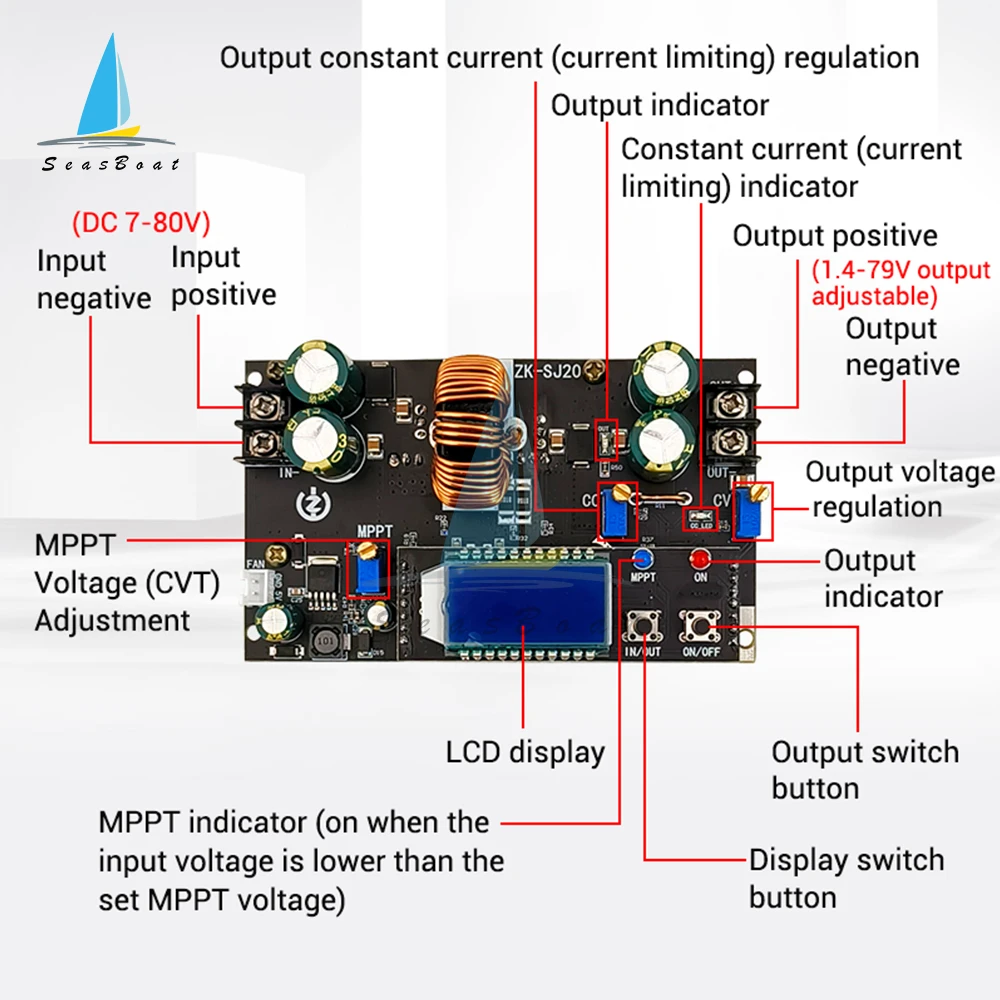

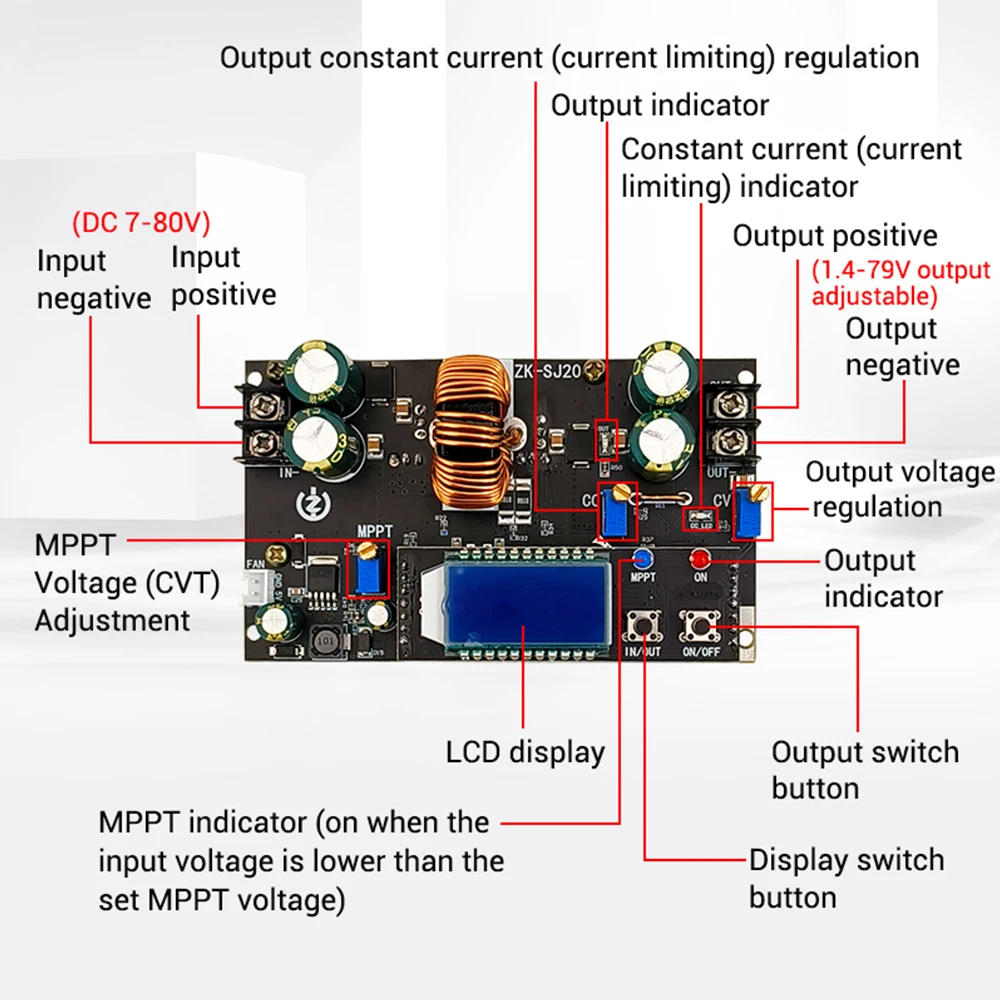

Perilla de ajuste: regulación de voltaje MPPT, regulación de voltaje de salida, salida
Regulación limitadora de corriente
Función MPPT: Sí
Prevención de reflujo: la batería no se quema cuando se vierte hacia atrás, el sol es insuficiente y no hay corriente de carga.
Habrá una corriente inversa de 0,5 a 40 mA.Se recomienda conectar el diodo durante la carga.
Corriente constante (limitación de corriente): Sí
Protección contra sobrepotencia: 300 W, la sobrepotencia apagará la salida y se mostrará 0 PP

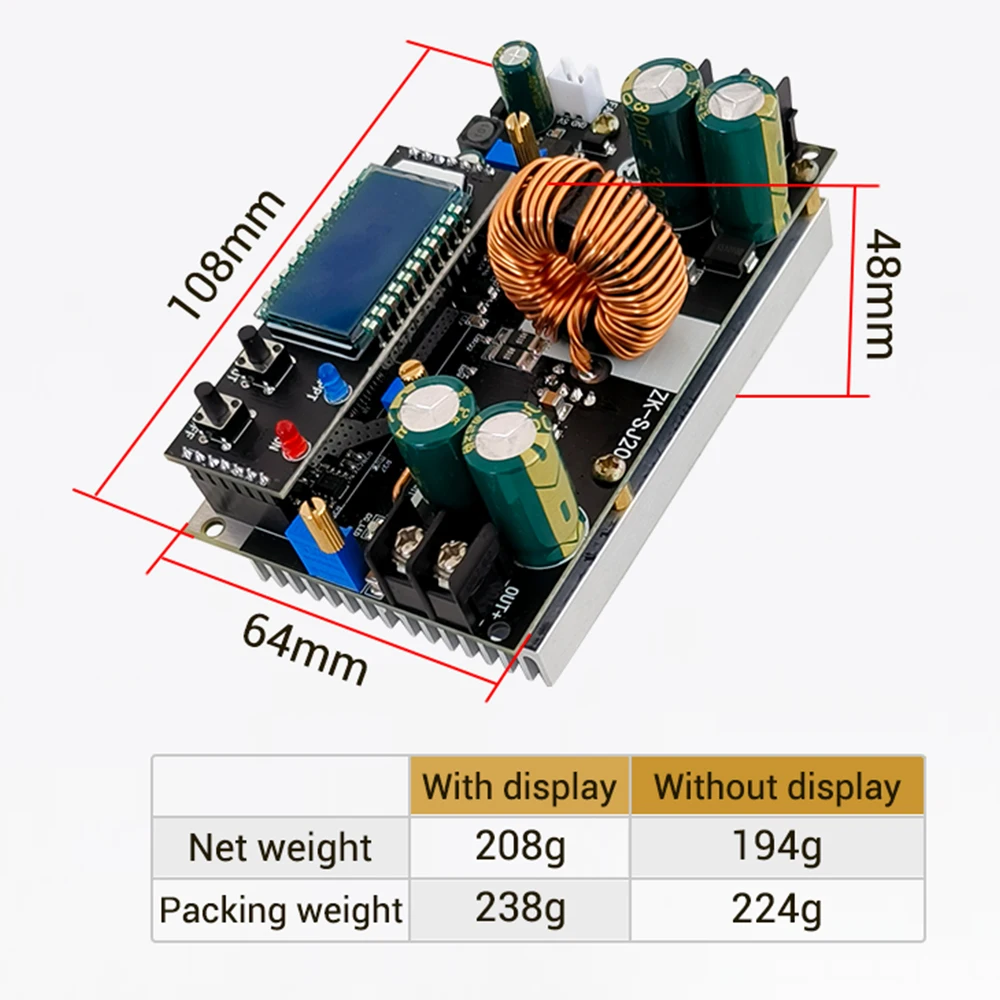

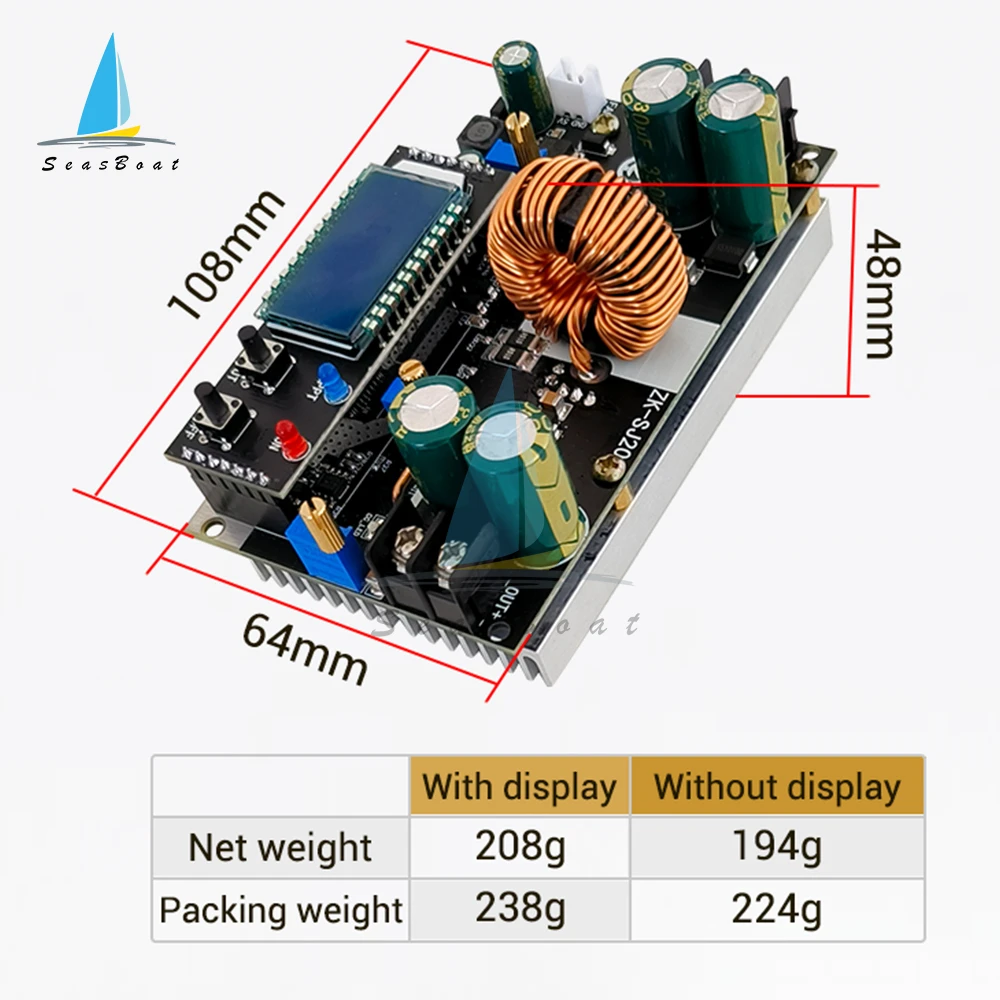

Tamaño: 108x64x48mm

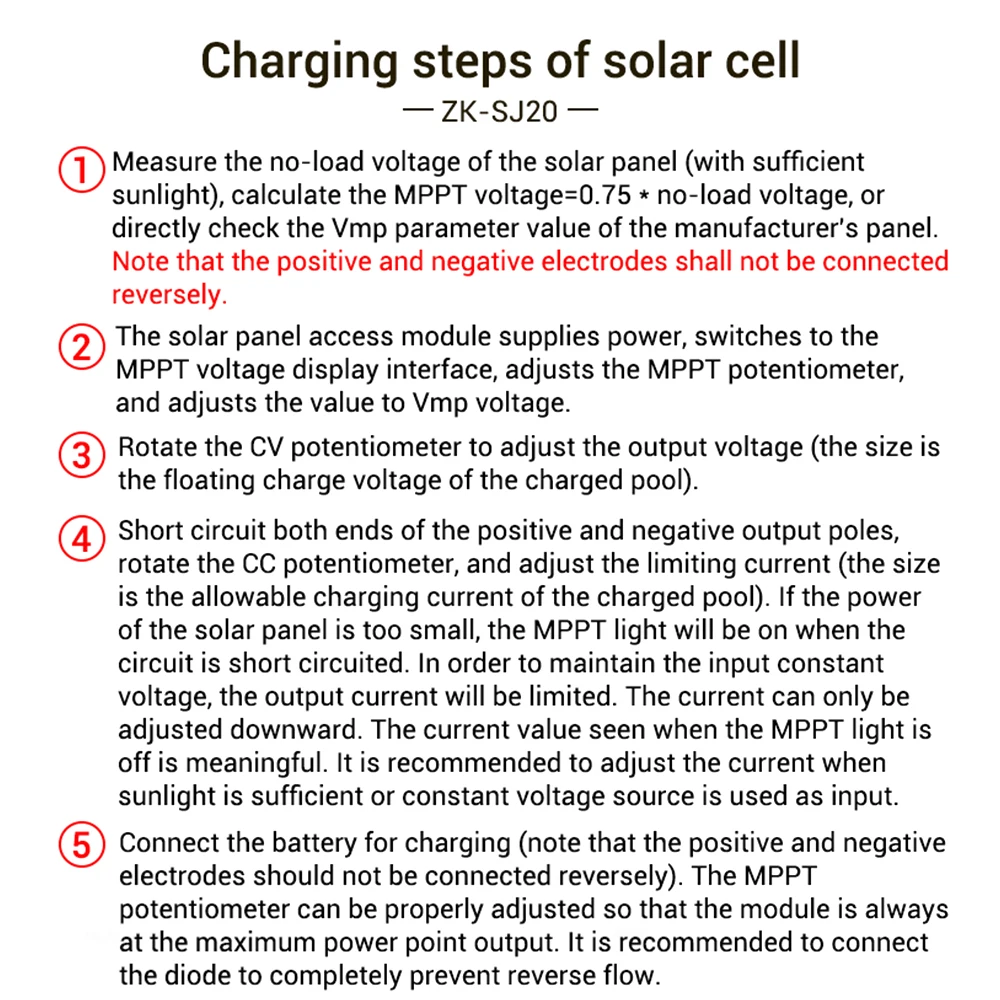

Pasos de carga de la célula solar:
1.Mida el voltaje sin carga del panel solar (luz solar suficiente) y calcule el voltaje MPPT=
0,75 * voltaje sin carga, o consulte directamente el valor del parámetro Vmp del panel de la batería del fabricante.
Tenga en cuenta que los electrodos positivo y negativo no deben conectarse al revés.
2.El módulo de acceso al panel solar suministra energía y cambia a la interfaz de visualización de voltaje MPPT
Potenciómetro MPPT de sección, ajuste el valor al voltaje Vmp.
3.Gire el potenciómetro CV para ajustar el voltaje de salida (el tamaño es la carga flotante de la piscina cargada
Presione).
4.Cortocircuite ambos extremos de los polos de salida positivo y negativo, gire el potenciómetro CC y ajuste la corriente límite (grande
Pequeña es la corriente de carga permitida de la celda cargada).
Si la potencia del panel solar es demasiado baja, la luz MPPT se encenderá en caso de cortocircuito.
Mantenga el voltaje constante de entrada, la corriente de salida será limitada y la corriente solo se puede ajustar hacia abajo, MPPT
El valor actual que se ve cuando la lámpara está apagada es significativo.
Se recomienda ajustar la corriente cuando la luz solar es suficiente o se utiliza una fuente de voltaje constante como entrada.
5.Conecte la batería para cargar (tenga en cuenta que los electrodos positivo y negativo no deben invertirse).MPPT se puede ajustar correctamente
Potenciómetro, para que el módulo esté siempre en la salida del punto de máxima potencia.
Se recomienda conectar el diodo para evitar por completo el flujo inverso.

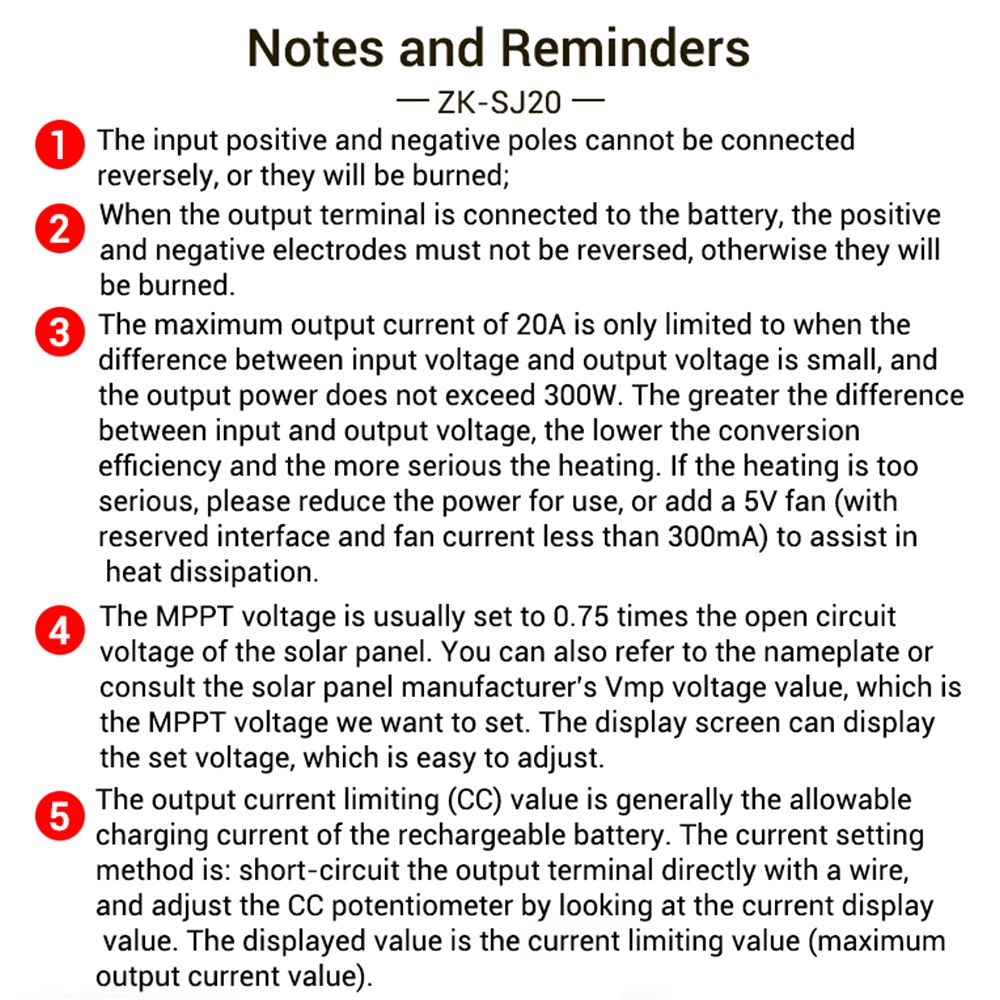

Notas y recordatorios:
1.Los polos positivo y negativo de entrada no se pueden invertir o se quemarán;
2.Cuando el terminal de salida está conectado a la batería, los electrodos positivo y negativo no deben conectarse al revés o se quemarán.
3.La corriente de salida máxima de 20 A solo se limita cuando la diferencia entre el voltaje de entrada y el voltaje de salida es pequeña,
Y la potencia de salida no excederá los 300W.
Cuanto mayor sea la diferencia entre voltaje de entrada y salida, menor será la eficiencia de conversión y más grave será el calentamiento.

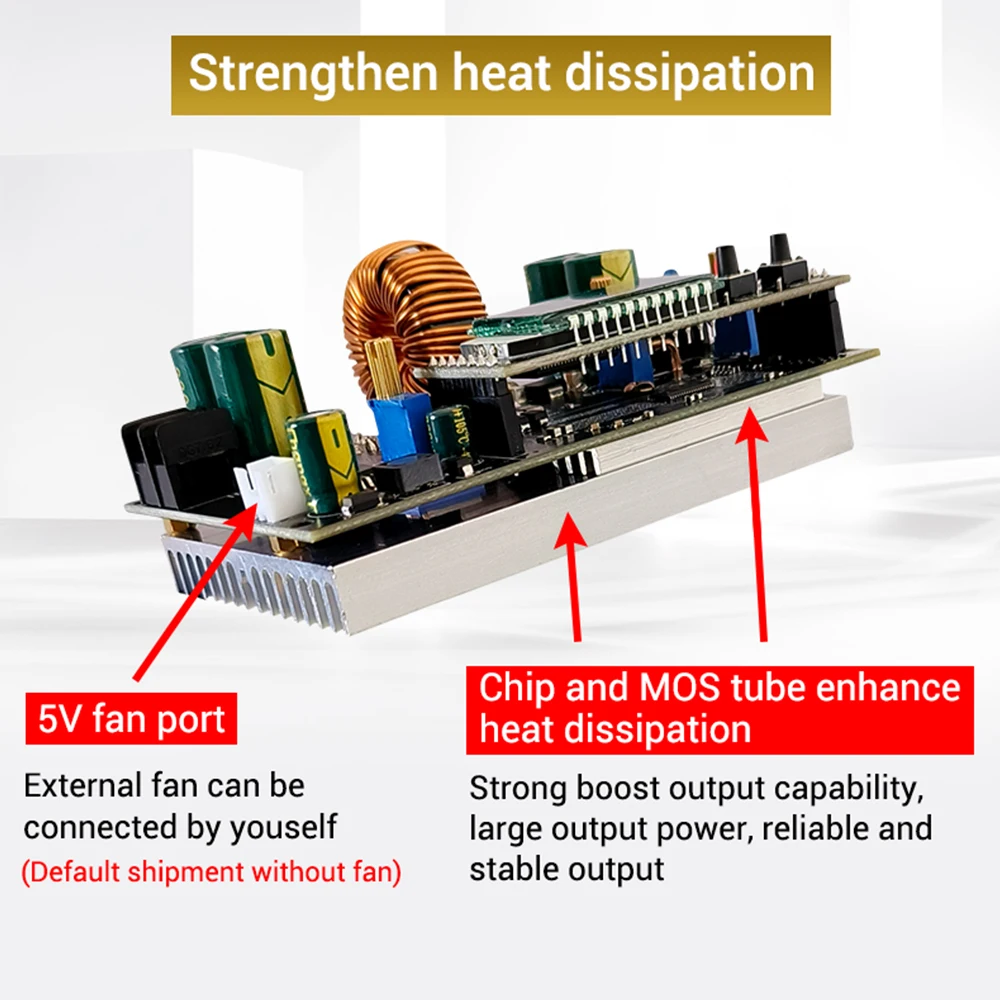

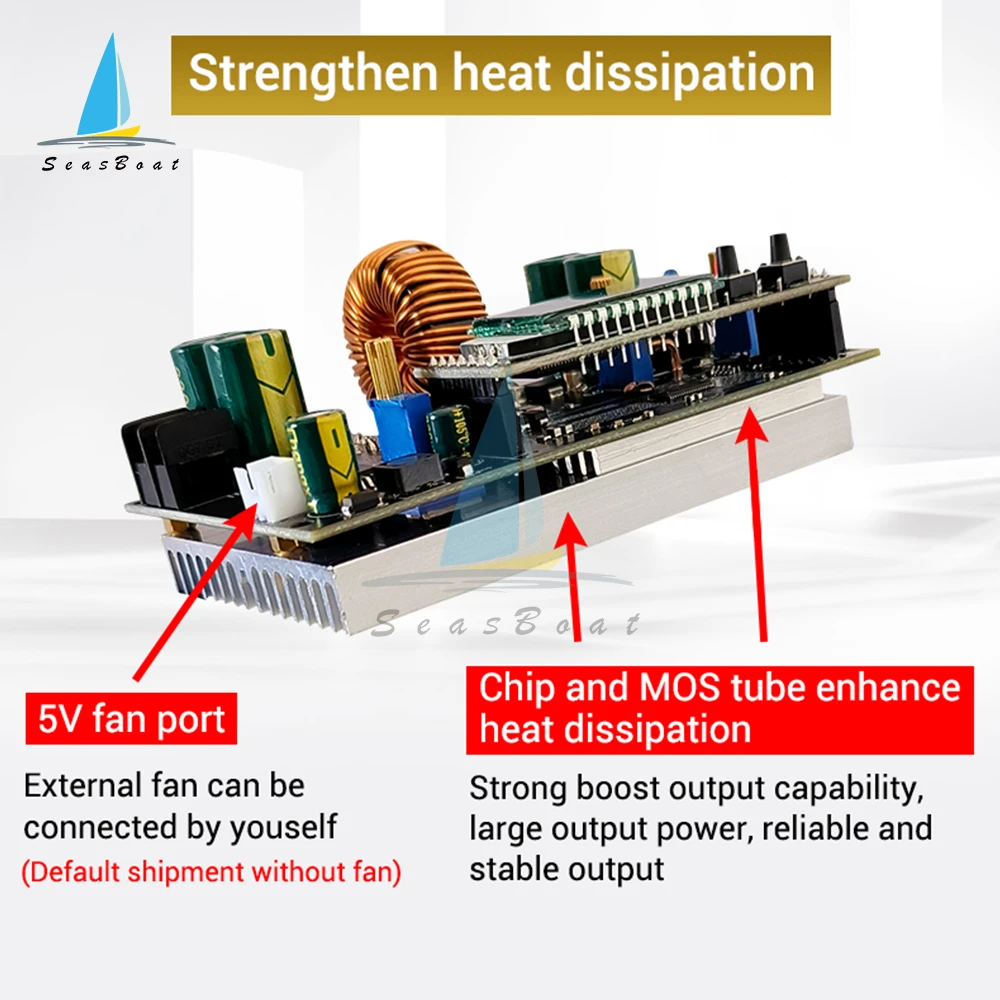

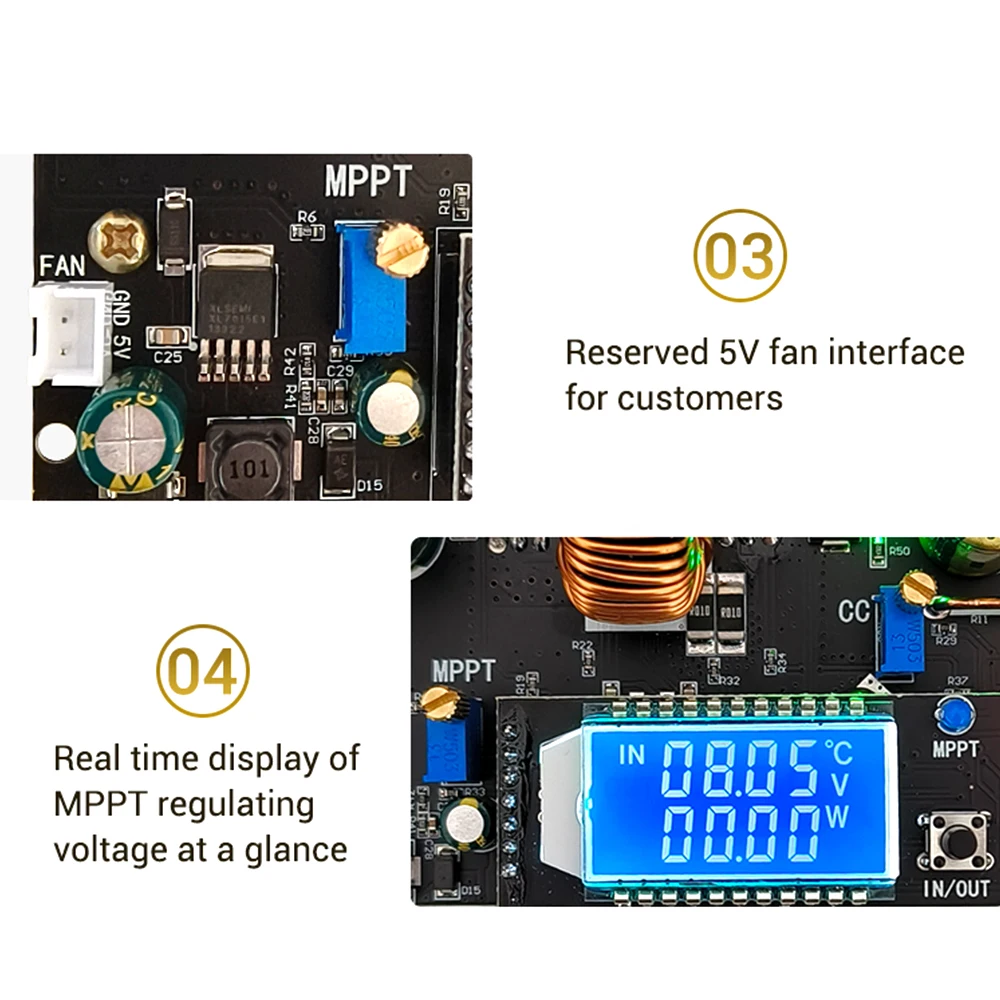

Si el calentamiento es demasiado grave, reduzca la potencia de uso o agregue un ventilador de 5 V (reserve
Interfaz, la corriente del ventilador es inferior a 300 mA).
4.El voltaje MPPT generalmente se establece como 0,75 veces el voltaje de circuito abierto del panel solar.
Consulte la placa de identificación o consulte al fabricante del panel solar para conocer el voltaje Vmp.
El valor es el voltaje MPPT que queremos configurar.La pantalla de visualización puede mostrar el voltaje establecido,
El ajuste es claro y conveniente.
5.El valor limitado de la corriente de salida (CC) es generalmente la corriente de carga y la corriente permitidas de la batería recargable.
El método de configuración es: cortocircuite el terminal de salida directamente con un cable y observe el valor de visualización actual
Ajuste el potenciómetro CC y el valor mostrado será el valor limitador de corriente (valor máximo de corriente de salida).
El paquete incluye:
1 x DC7-80V a 1.4-79V 20A 300W DC de alta potencia convertidor reductor CC CV módulo de fuente de alimentación regulador de voltaje ajustable MPPT
