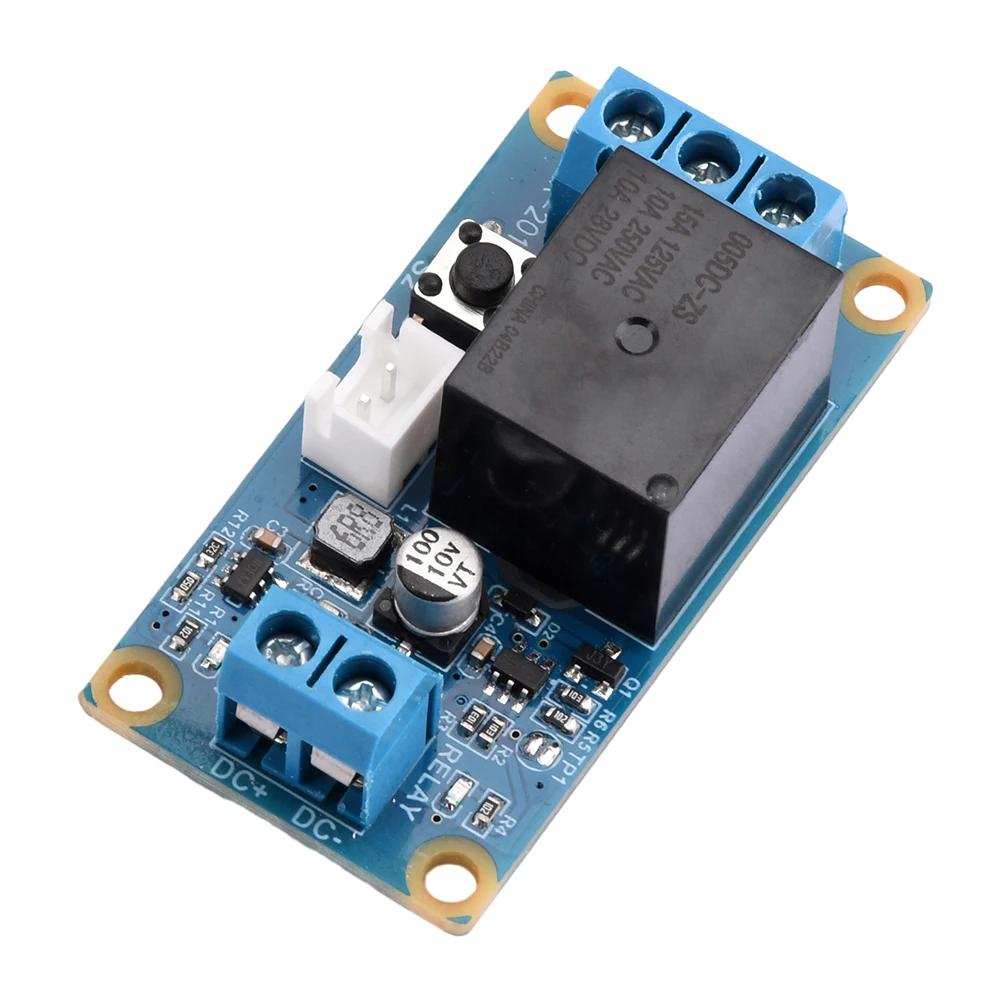

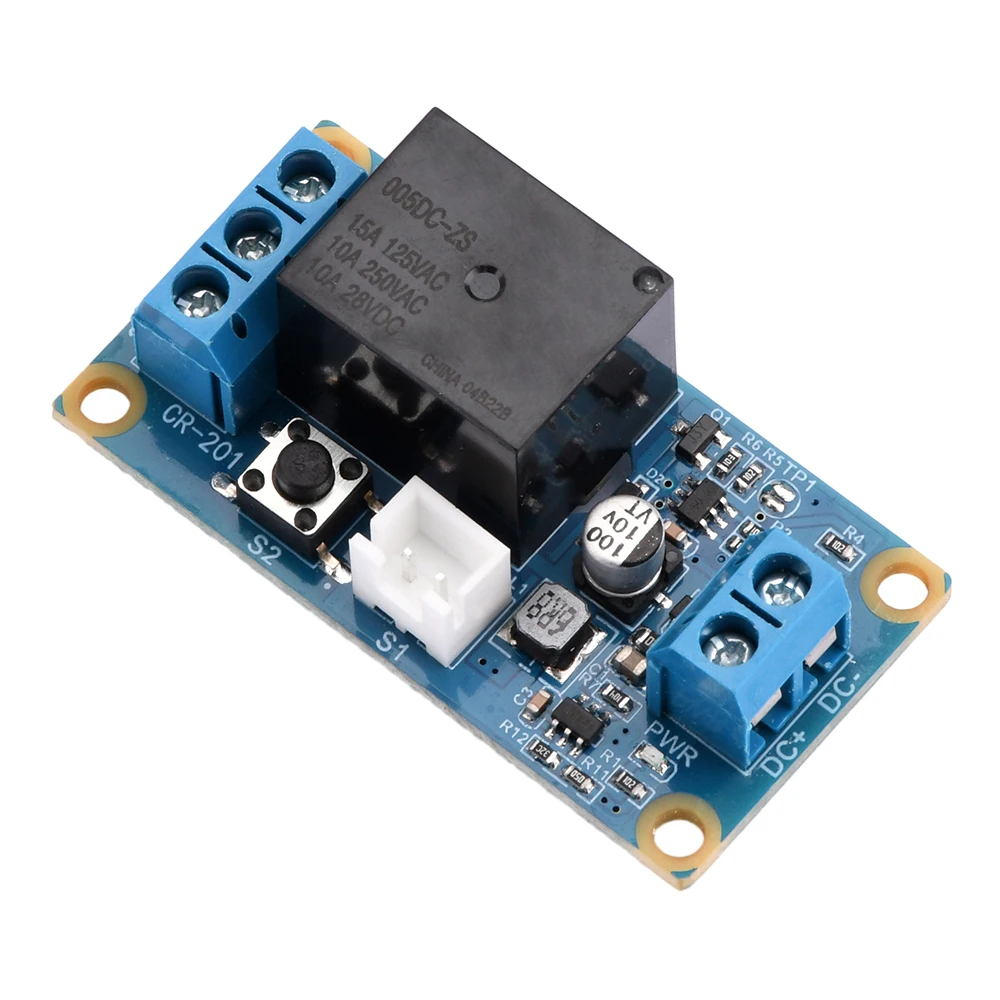

DC5-28V-Módulo de relé de autobloqueo biestable de un botón, 1 canal, arranque y parada, relé de Control de microcontrolador

Características:
1. Bajo consumo de energía, baja ondulación de energía, uso suficiente de material, eficiente y estable, seguro y confiable
2. Control de microordenador de un solo chip, rendimiento estable y fiable, fuerte capacidad antiinterferencia
3. Estabilización de voltaje de a bordo, gran rango de entrada y bajo consumo de energía.
4. La prueba del Interruptor táctil a bordo, que puede verificar directamente la estabilidad, puede activarse externamente con un interruptor, equipado con una base de cableado y cables, lo que hace que sea más conveniente de usar
5. Ampliamente utilizado, principalmente para controlar electrodomésticos, varios accesorios de iluminación domésticos y controlar varios electrodomésticos. Control de equipos de fábrica, utilizado para controlar varios productos de baja corriente, alto voltaje y alta potencia.

Parámetro:
Voltaje de la fuente de alimentación: voltaje amplio de
Corriente de alimentación: superior a 100MA
Carga: 250V 10A (CA) o 30V 10A (CC)

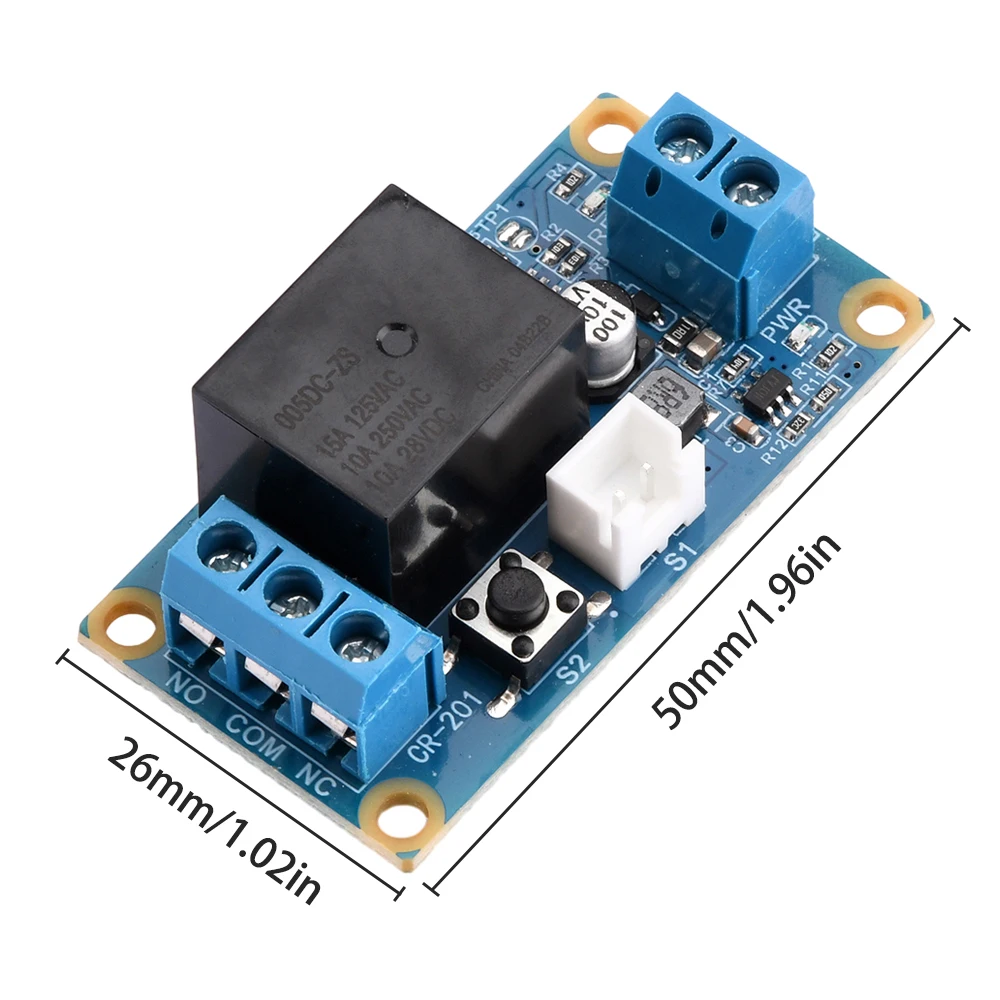

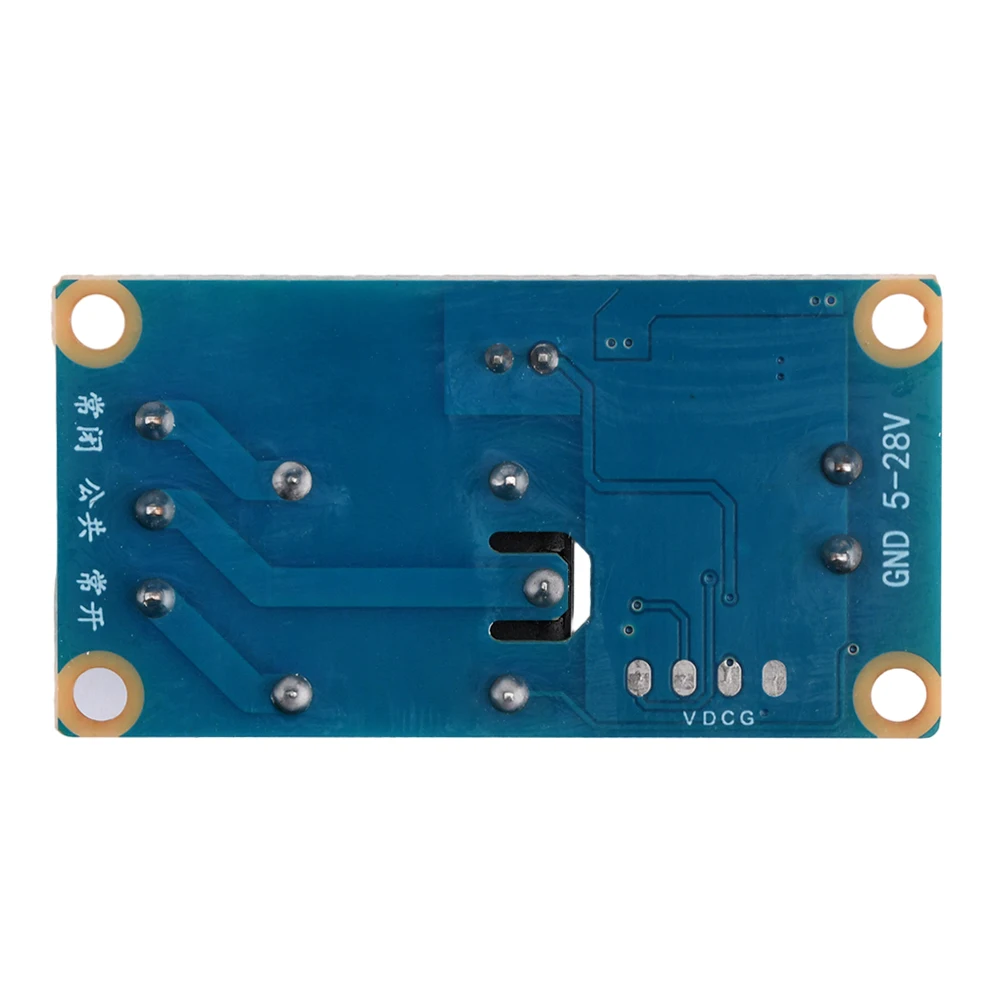

Tamaño: 50mm * 26mm
Apertura: 3mm

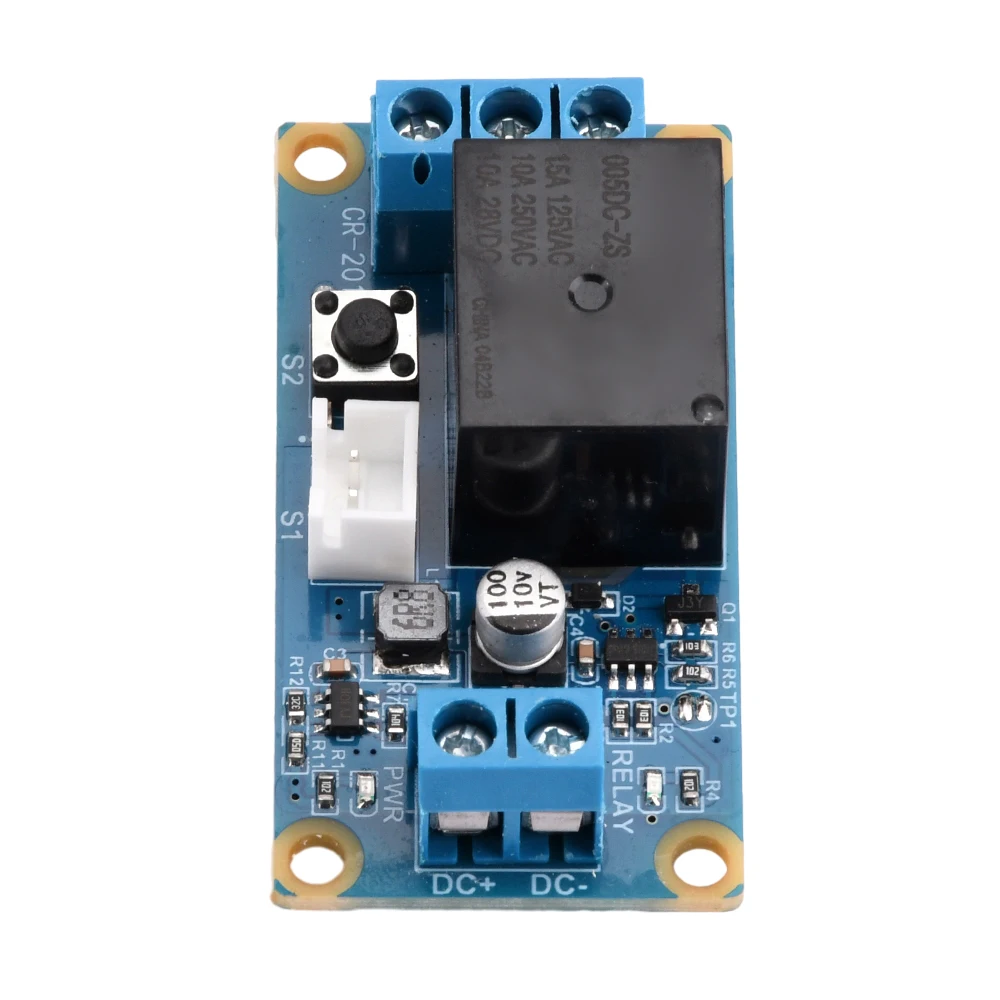

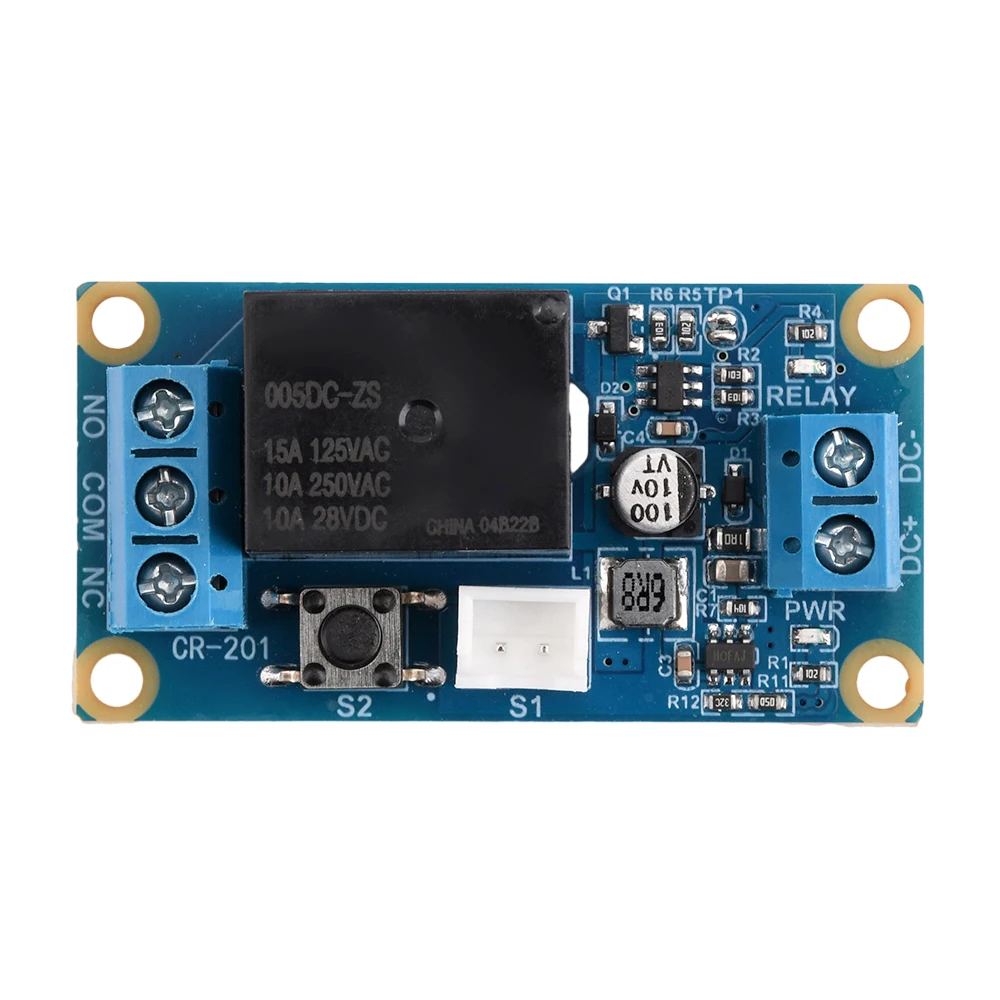

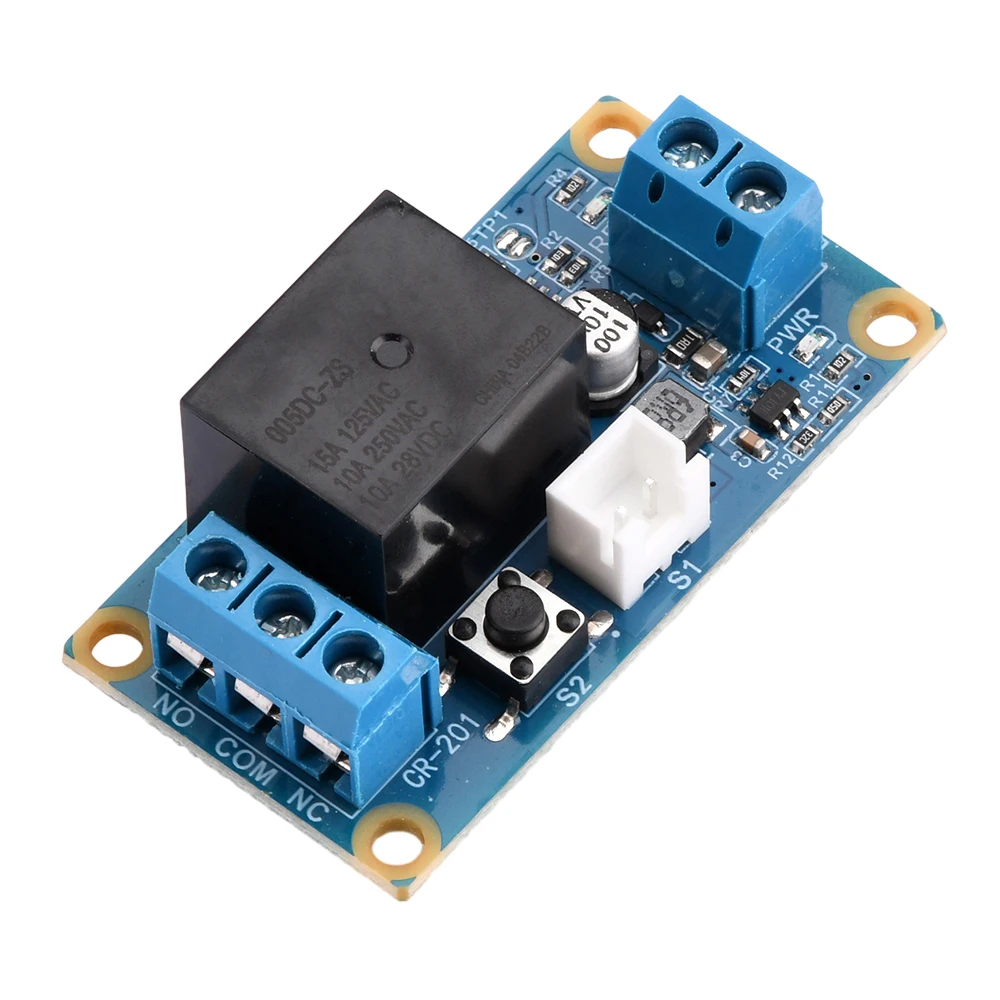

Interfaz del módulo:
DC +: conectado a DC 5 a 28V polo positivo
DC -: Conectado al electrodo negativo DC
NC: Extremo normalmente cerrado
COM: Común
NO: Apertura constante (consulte el diagrama de cableado)

Uso:
Presione el botón S2 para bloquear el relé y presione nuevamente para desconectar el relé. Los contactos externos también se pueden usar para cambiar y disparar a niveles bajos.

Instrucciones de uso
1. De acuerdo con el diagrama de cableado, conecte primero la fuente de alimentación de CC y la fuente de alimentación no se puede invertir. Aunque hay un circuito de protección, no se puede revertir durante mucho tiempo. Durante la instalación, el tablero se puede fijar al objeto circundante de acuerdo con la situación real.
2. Conecta el cable y enciende la fuente de alimentación de 5-28V. Después de encenderlo, la luz LED roja se encenderá, lo que indica un encendido normal. Presione el botón de prueba, el relé se activará y bloqueará (escuche "tictac"), y la luz LED verde se encenderá al mismo tiempo; presione el relé nuevamente para desconectarse y escuchar ("tictac"), mientras que la luz LED verde se apaga.

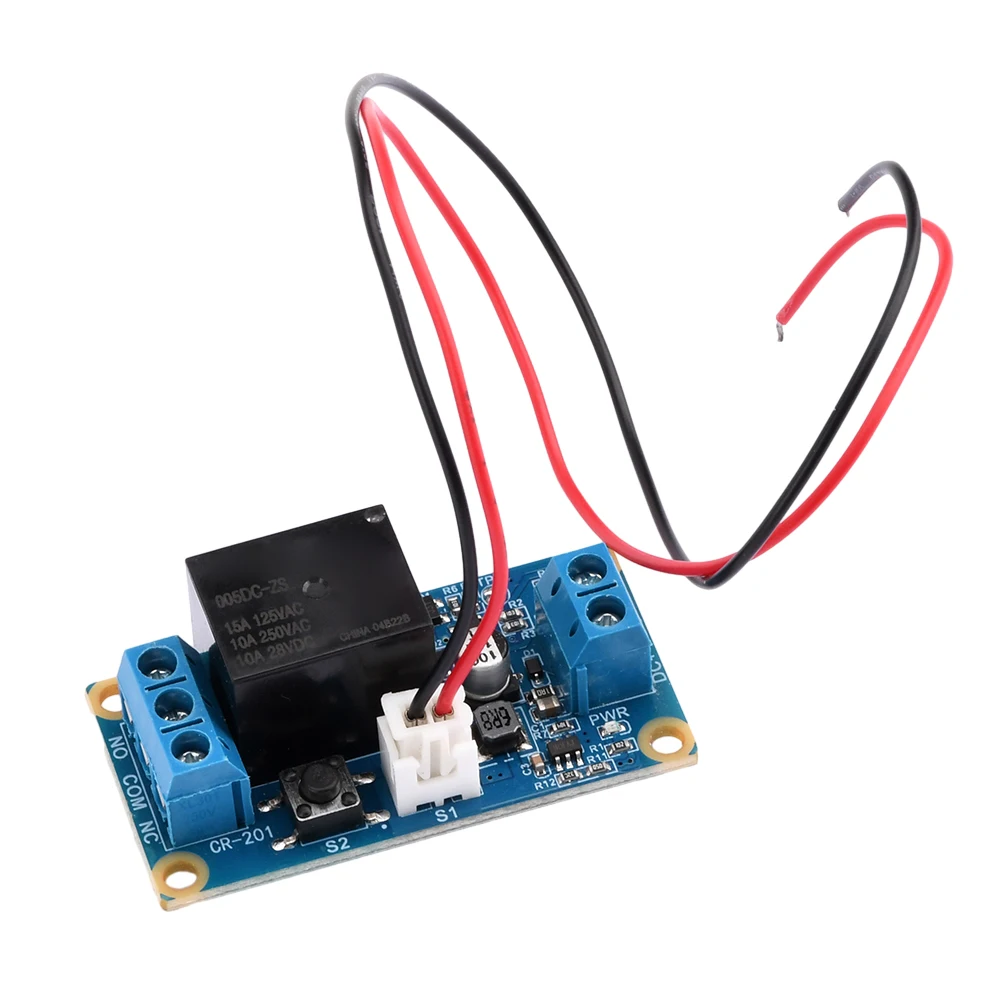

3. La activación también se puede lograr a través de interruptores de contacto externos. Este módulo está equipado con terminales de cableado y cables, que se pueden conectar directamente a un interruptor Jog para su uso.
4. El disparo también se puede hacer usando otros módulos de sensor, siempre que sea un disparador de bajo nivel, sea efectivo y tenga más espacio de expansión.
5. El cableado no debe ser demasiado fino para garantizar que el cable pueda soportar la corriente correspondiente.
6. Este módulo utiliza relés para controlar la carga, que puede soportar cargas de 250V 10A (CA) y 30V 10A (CC); bajo 7A, la vida útil es de 1 millón.
7. Voltaje de la fuente de alimentación: 5-28V de voltaje amplio.
8. Corriente de alimentación: superior a 100MA.
9. Este módulo utiliza una estabilización de voltaje de un DC-DC, y un ligero calentamiento es un fenómeno normal. Es normal que un relé experimente un calentamiento normal incluso después de un funcionamiento prolongado. La potencia de carga debe dejar un cierto margen para la carga del relé para evitar la alta potencia (2000W) y el funcionamiento a largo plazo.

El paquete incluye
1 Módulo

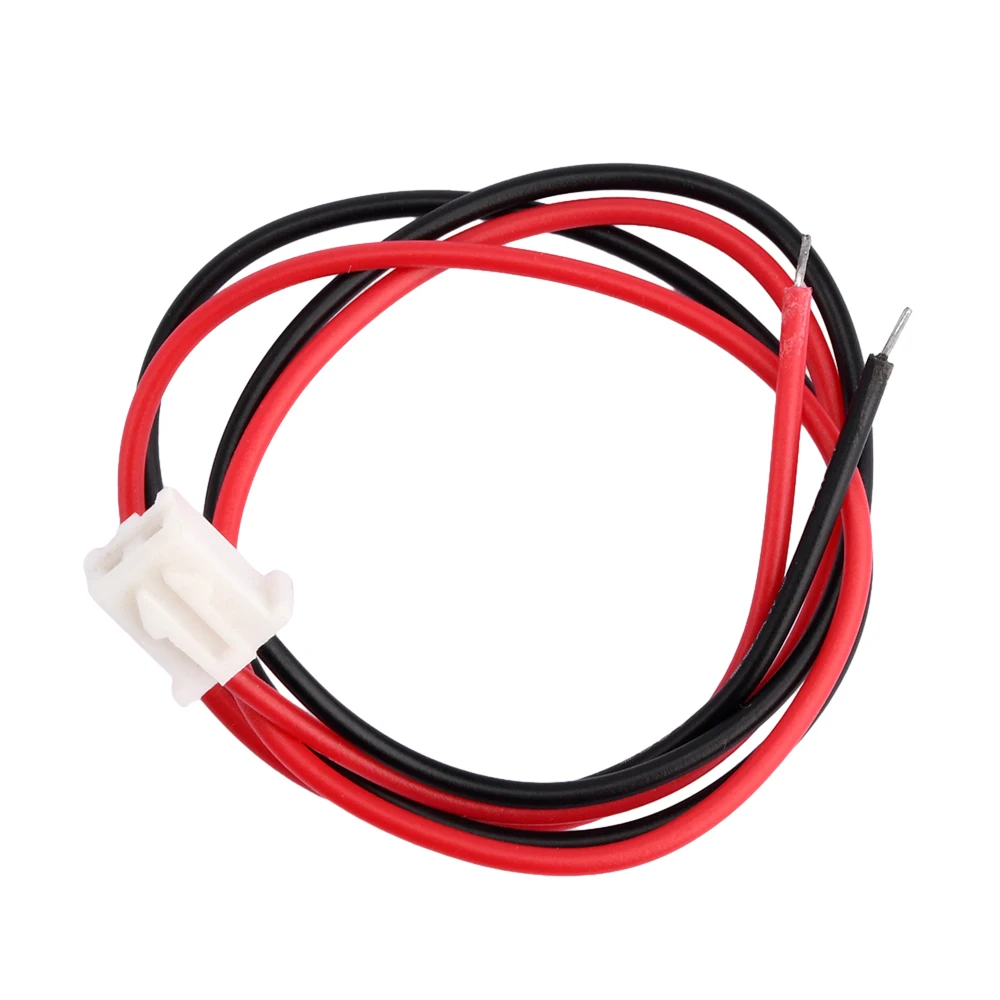

Cable terminal 1X2P
