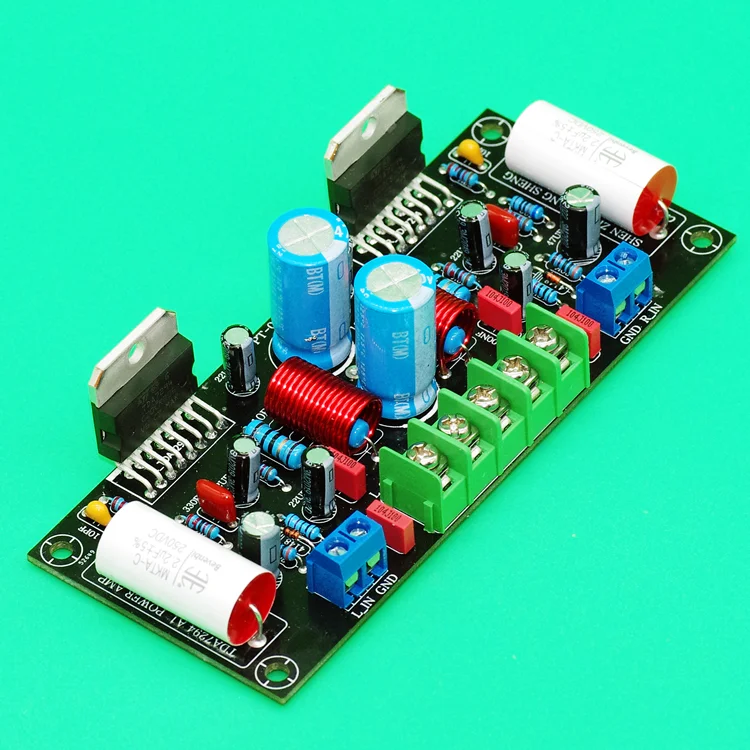

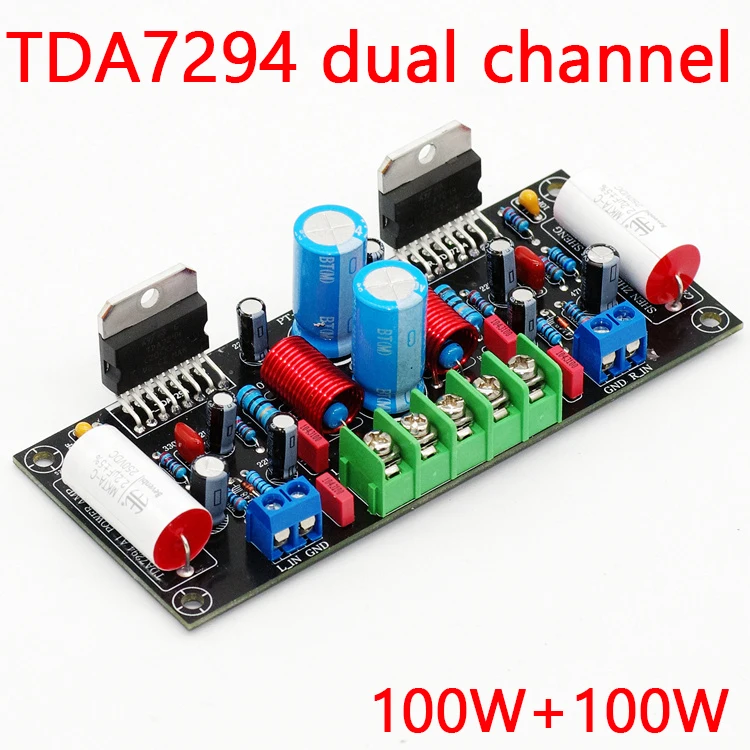

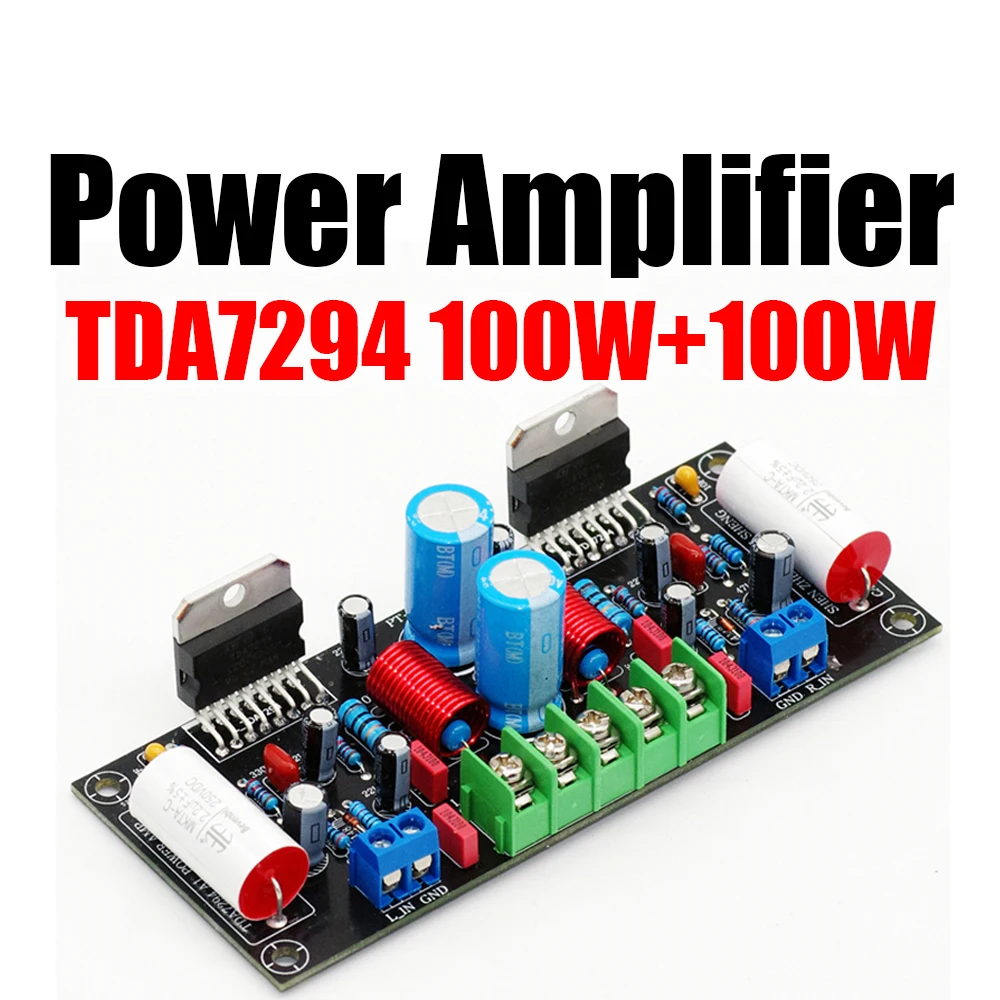

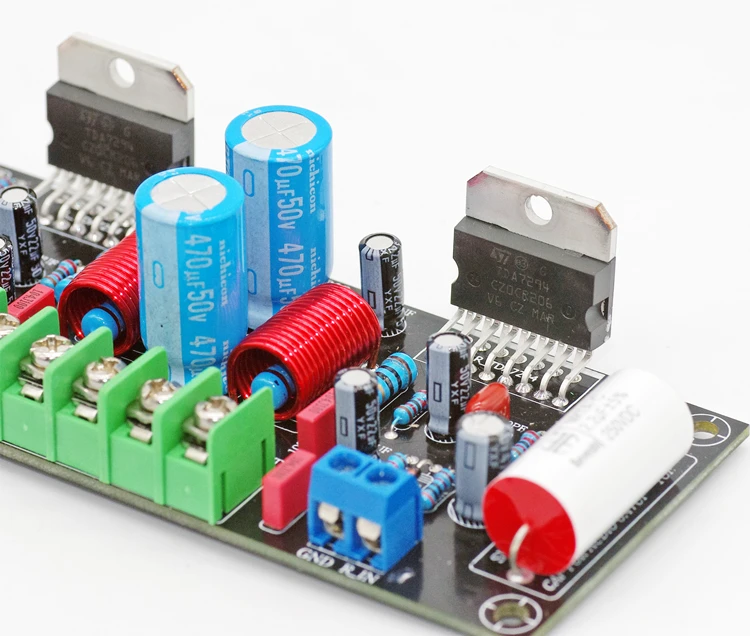

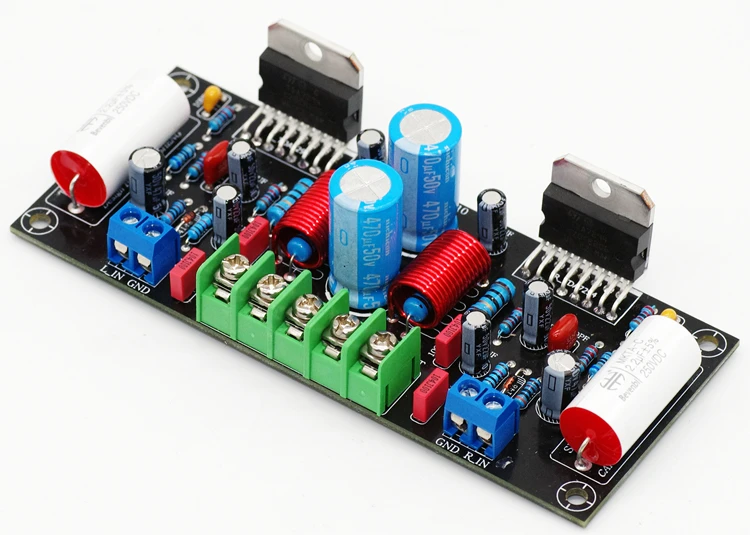

DC24V-36V TDA7294 100W + 100W Placa amplificadora de Audio de alta potencia de doble canal Kits de DC24-40V Mini amplificador de Audio placa de Kit DIY

DYKB Classic TDA7294 placa amplificadora de potencia kit de piezas DIY 200W placa amplificadora de potencia de Audio PCB doble canal HIFI

PT-0010 TDA7294 × 2 Especificaciones técnicas de POWER AMP:

1.Entrada de señal de audio: entrada de señal de audio de doble canal;

2.Salida de audio: salida de audio de doble canal 100W+100W;

3.Principio del circuito: salida de amplificación TDA7294 de 2 canales;

4.Voltaje de funcionamiento: DC+- 24V ---+- 40V;

5.Impedancia de entrada: 22K OHM Impedancia de salida: 4-8 OHM

6.Especificación de PCB: FR4 50 × cien veinte × 1.6MM

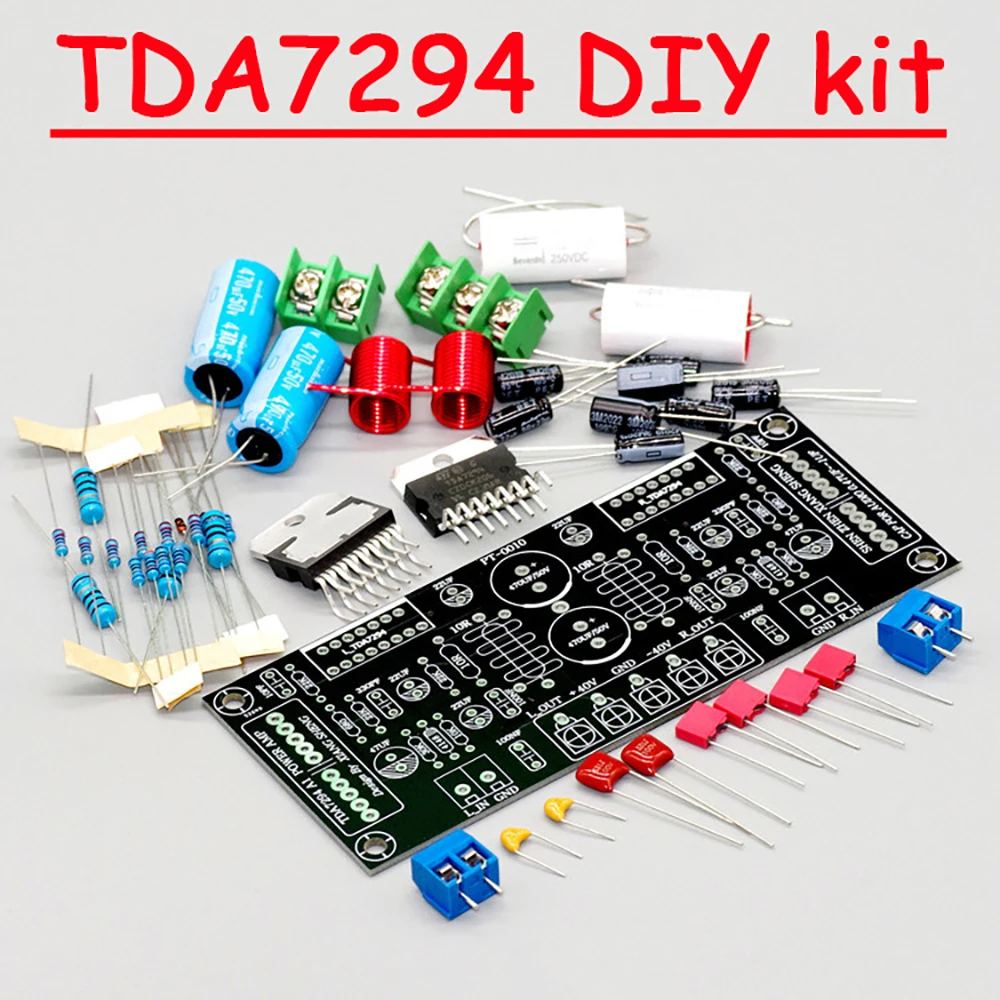

Lista de materiales de la placa amplificadora de potencia de doble canal TDA7294

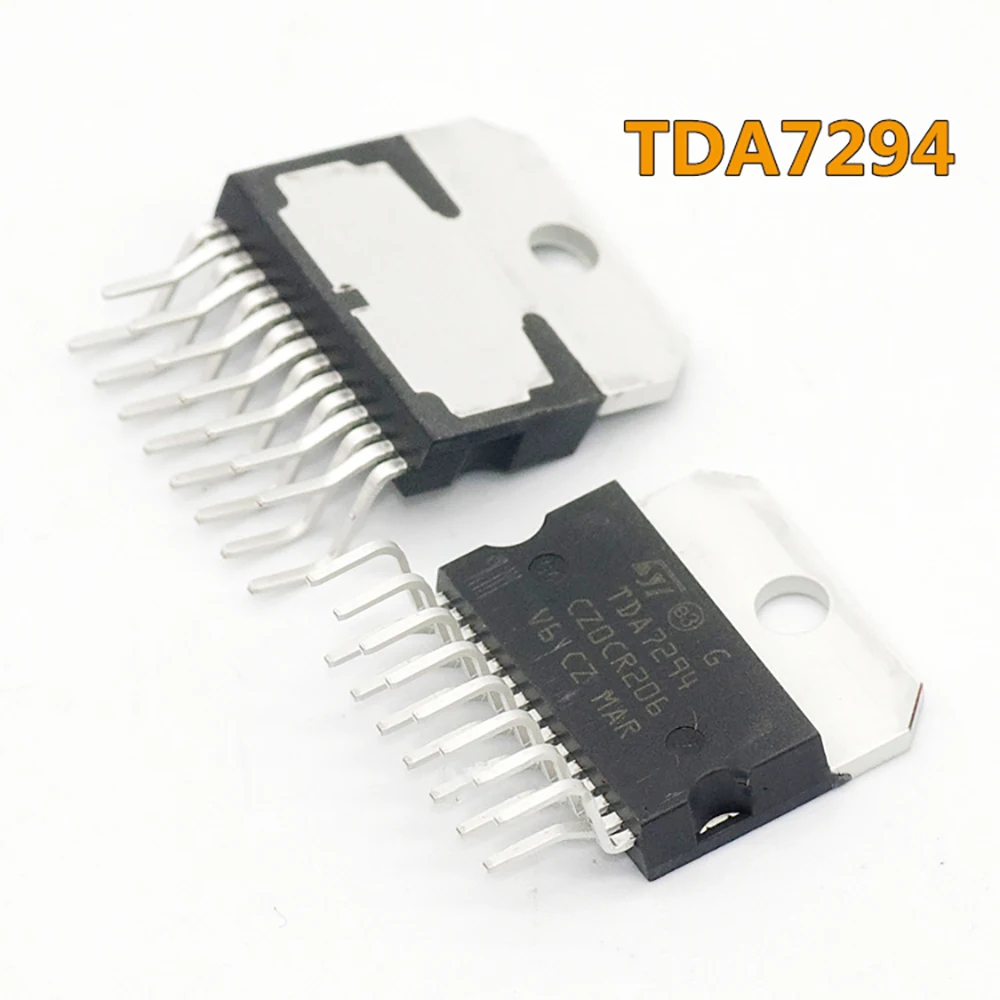

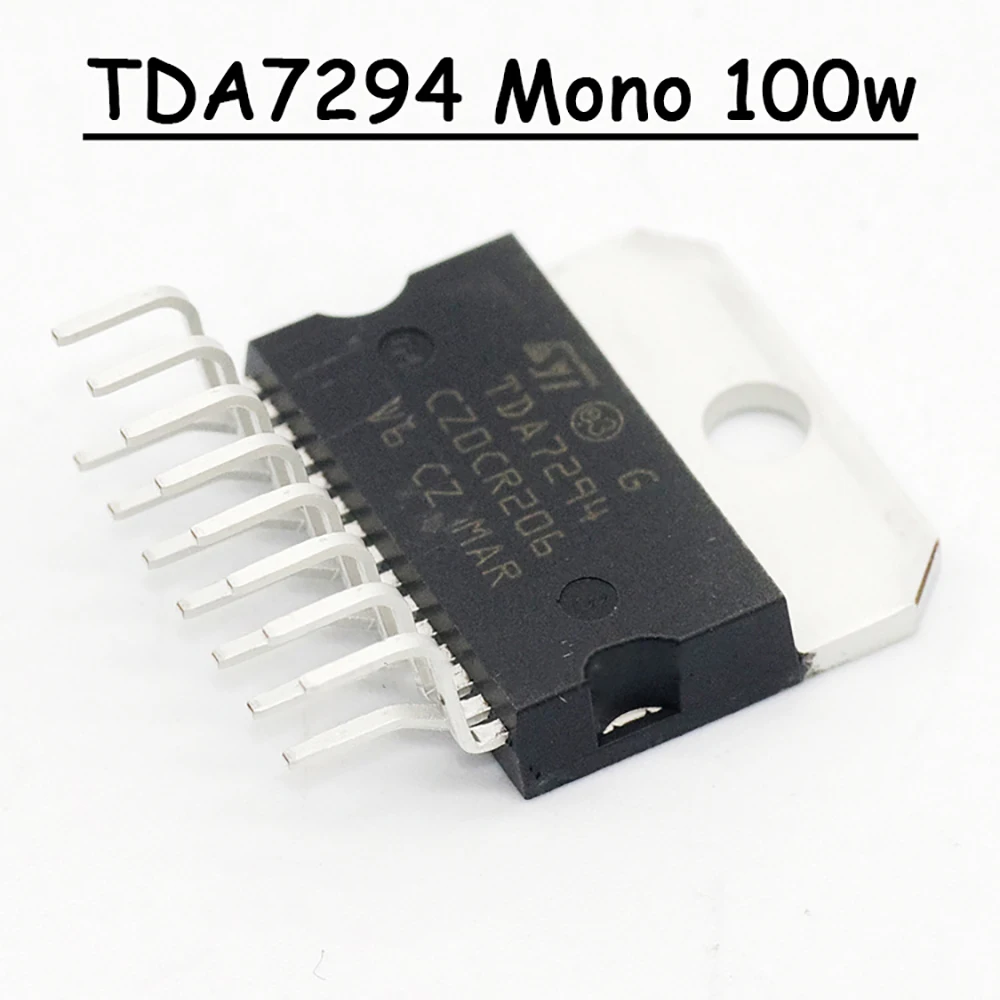

Amplificador de potencia IC TDA7294 2 PCS---- Nuevo original importado

Resistencia de 1/4W 22K 6 PCS

Resistencia de 1/4W 6802 PCS

Resistencia de 1/4W 10K 2 PCS

Resistencia de 1/4W 30K 2 PCS

Resistencia de 1W 10R 2PCS

Resistencia de 2W 10R 2PCS

Diodo 1N4148 2 PCS

Capacitancia de película 100NF 4PCS

Condensador de película 10PF 2PCS

Condensador electrolítico 22UF 6PCS

Condensador electrolítico 47UF 2PCS

Capacitancia de película 2,2 UF 2PCS - inductancia de capacitancia de acoplamiento axial

5UH 2PCS

7,62 enchufes, 2 posiciones, 3 posiciones, 1 PCS cada uno

5.0 Zócalo 2PCS

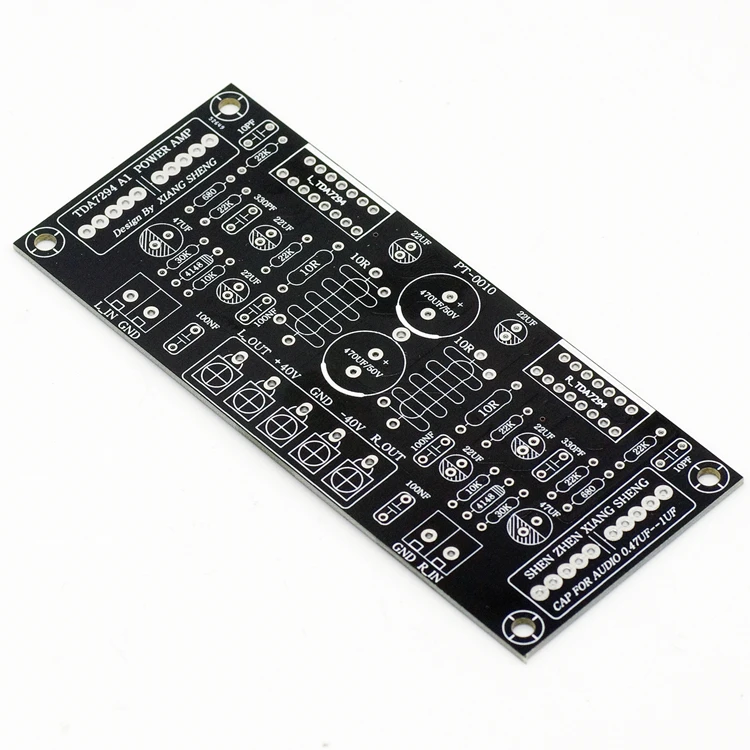

PCB de doble cara FR4 50X120 × 1,6 MM 1PCS

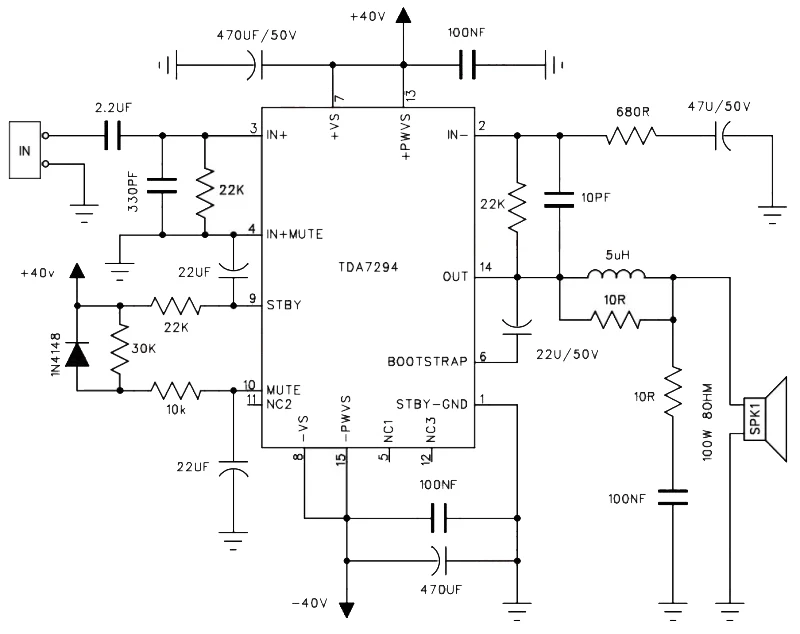

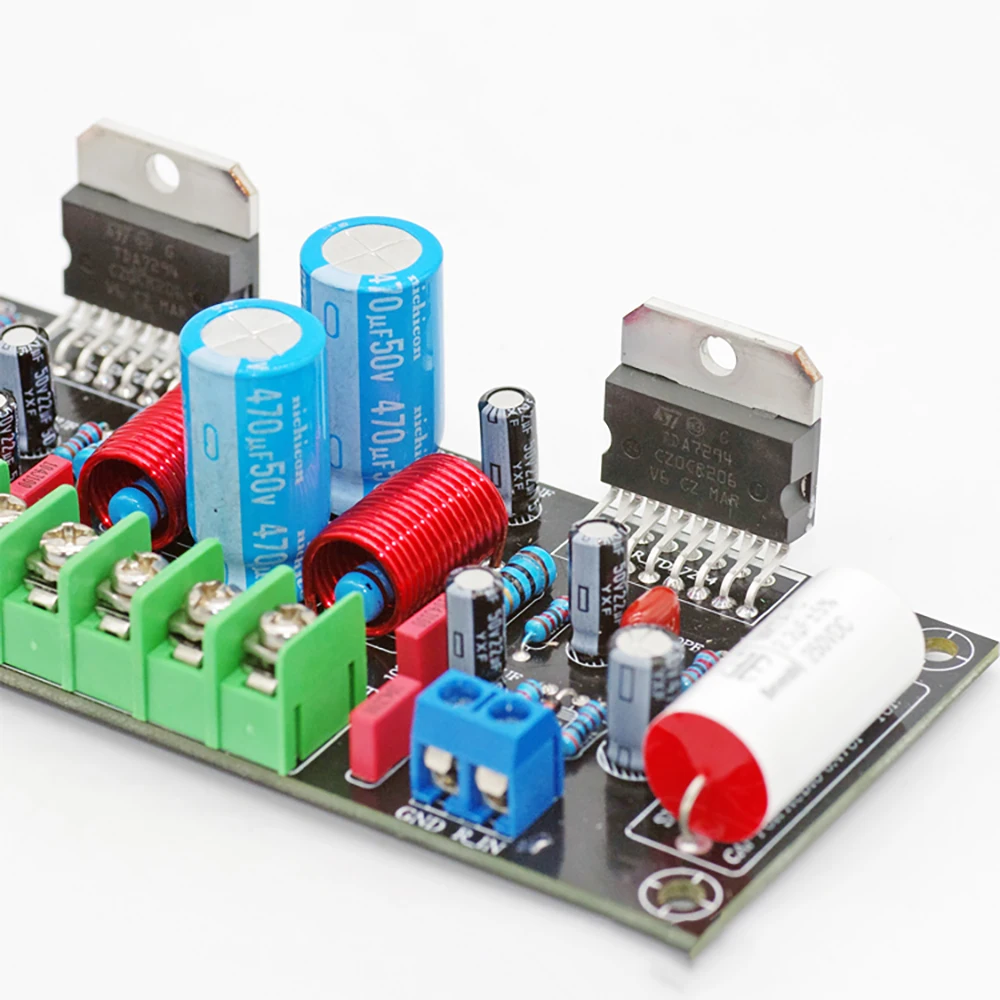

Introducción al principio del circuito: diseño de amplificación TDA7294 de doble canal, diseño simétrico de los canales izquierdo y derecho, conexión a tierra de un punto, sin sonido actual, sin ruido, salida dual de 100 W. Se han realizado algunas mejoras en relación con el circuito oficial.
