Descripción
Características:

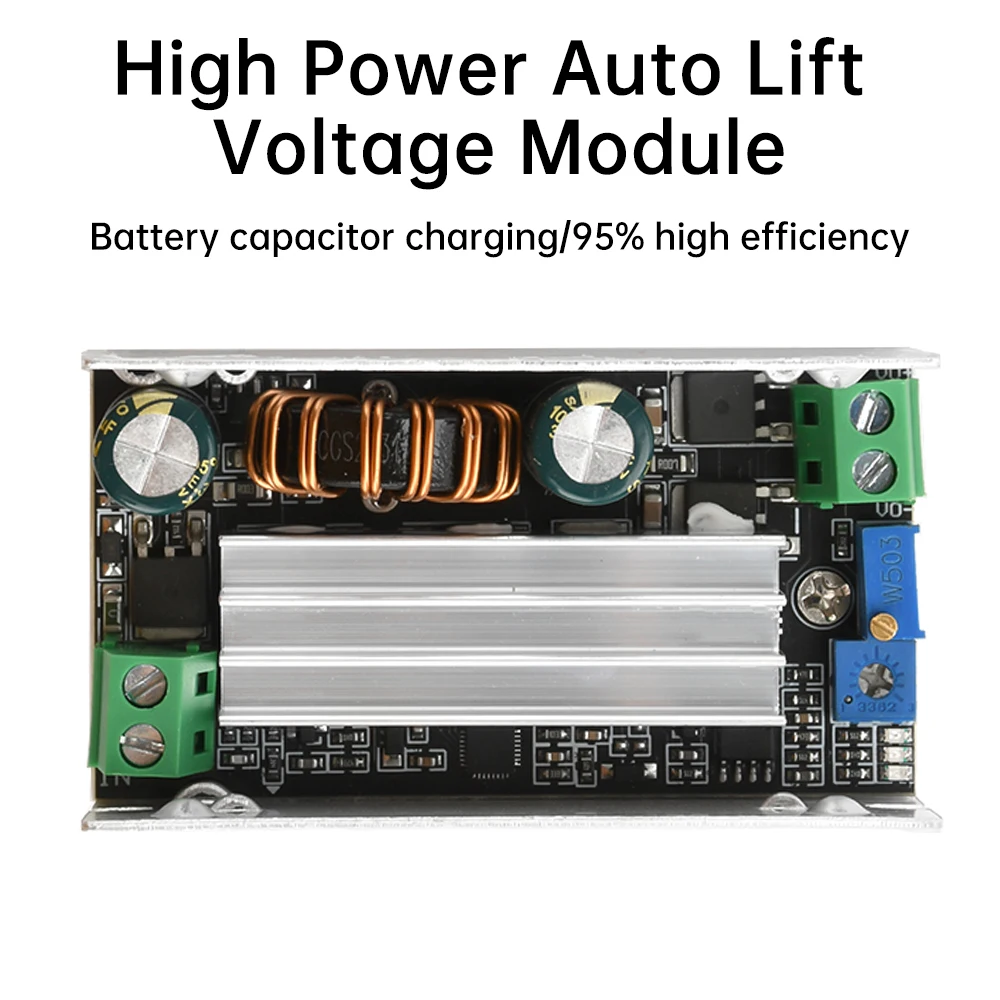

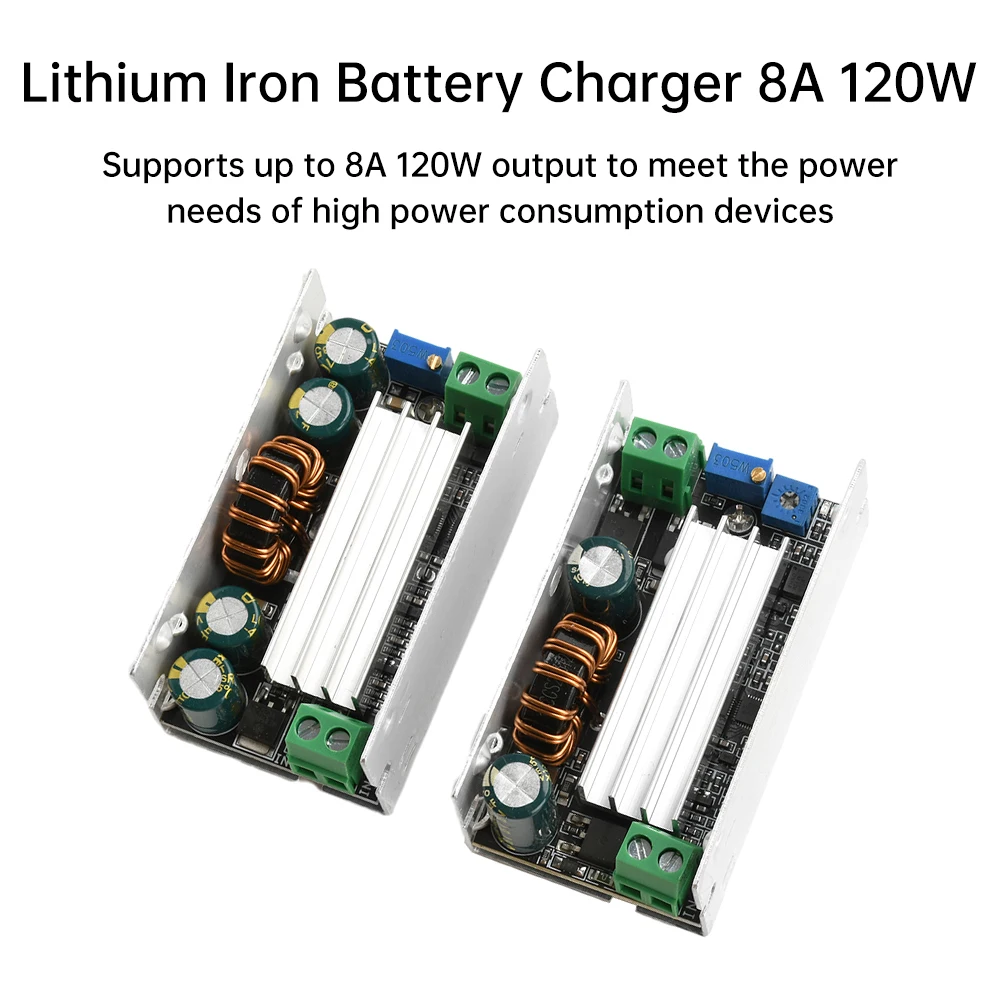

1. Admite la salida máxima de 8 A y 120 W, para cumplir con los requisitos de suministro de energía del equipo de alto consumo de energía.
2.Conversión de alta eficiencia, baja generación de calor, mejora la utilización de energía, el ahorro de energía y la protección del medio ambiente.

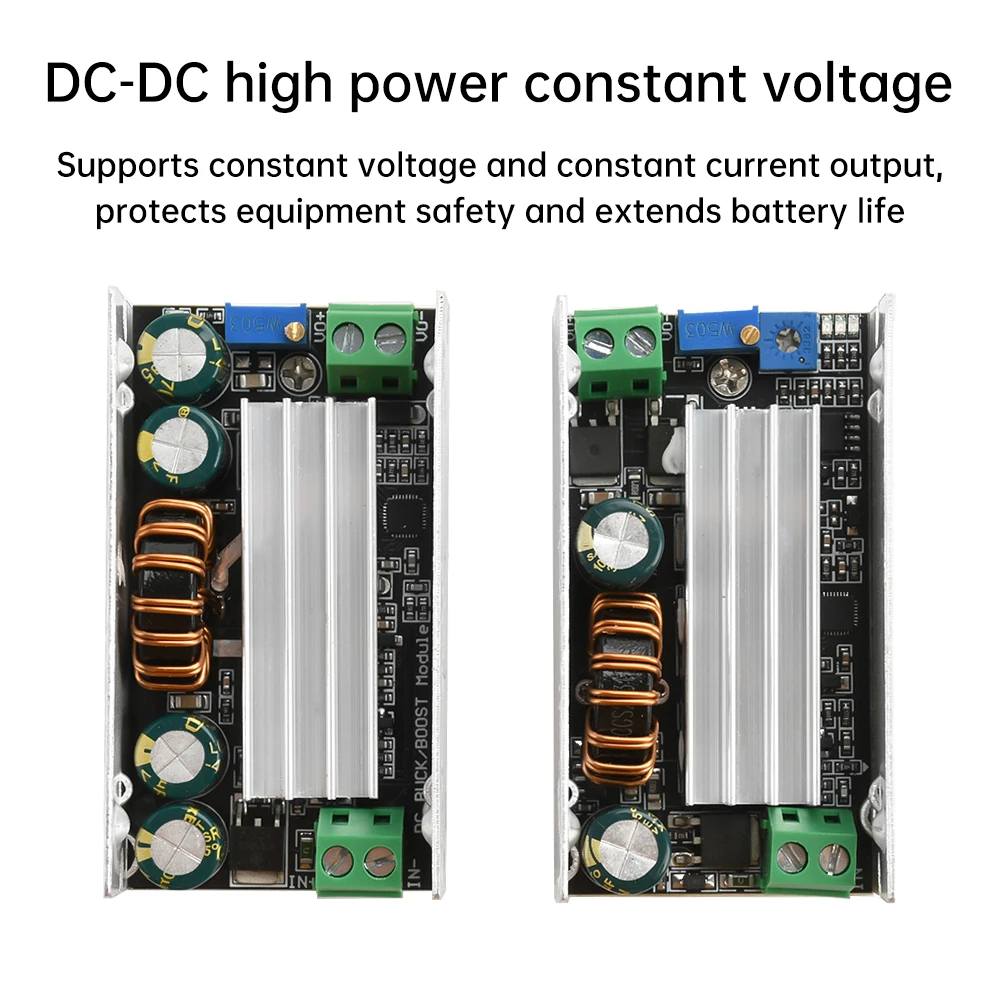

3. Admite voltaje constante y salida de corriente constante, protege la seguridad del equipo y extiende la vida útil de la batería.
4.Amplia gama de voltaje de entrada, se adapta a una variedad de entornos de suministro de energía 5.Protección contra sobrecorriente, subtensión y cortocircuito, para garantizar el uso seguro y confiable

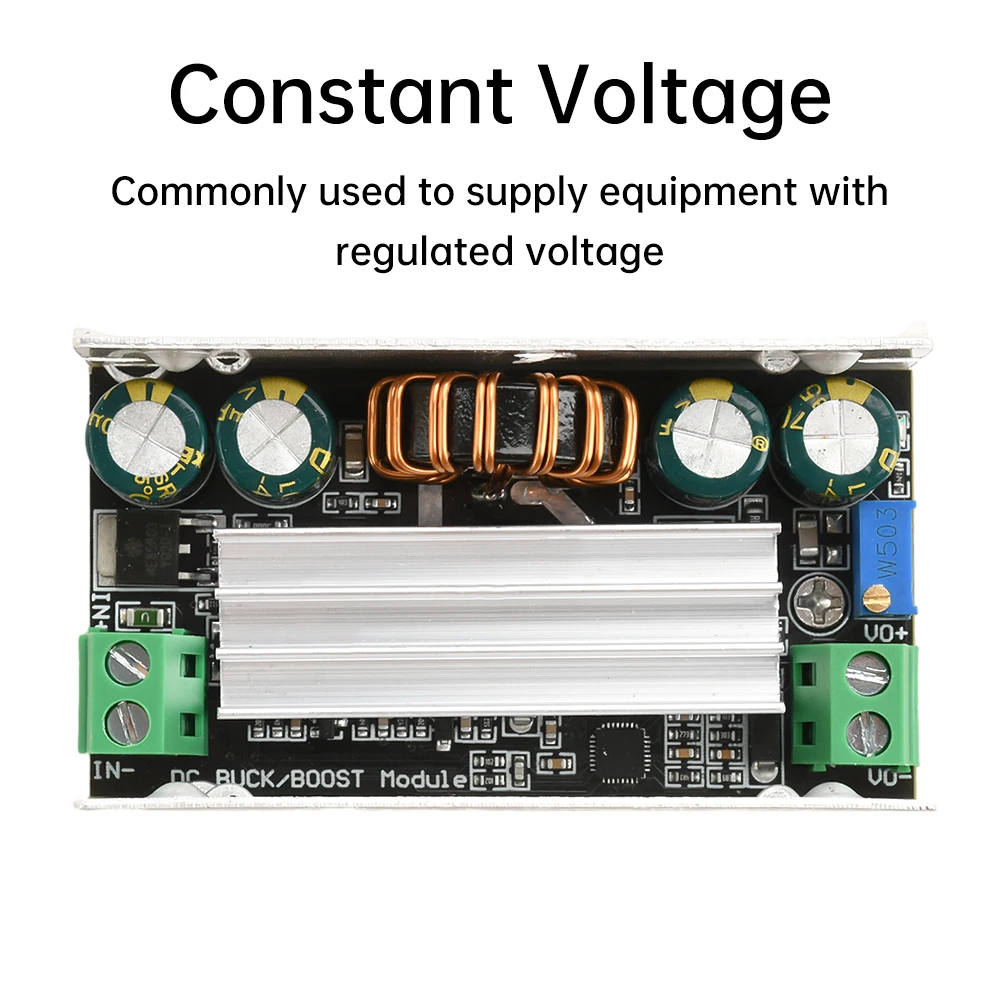

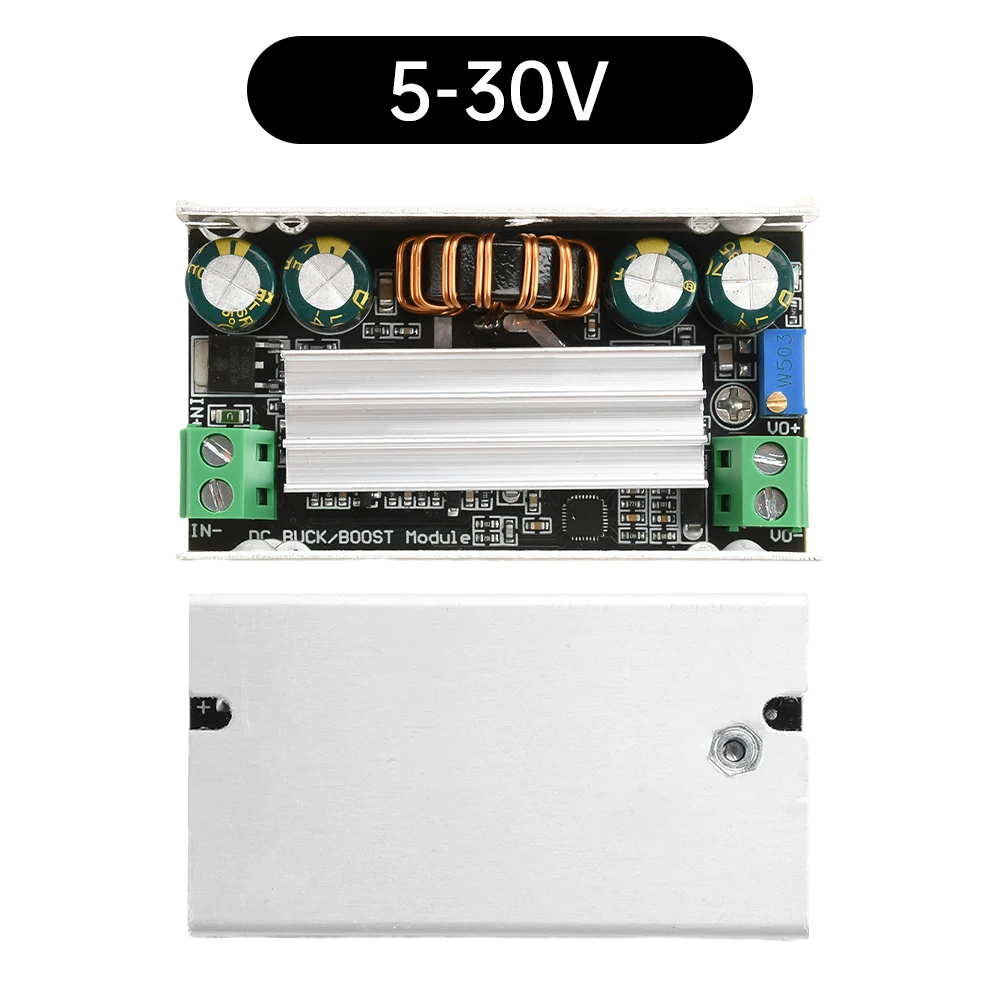

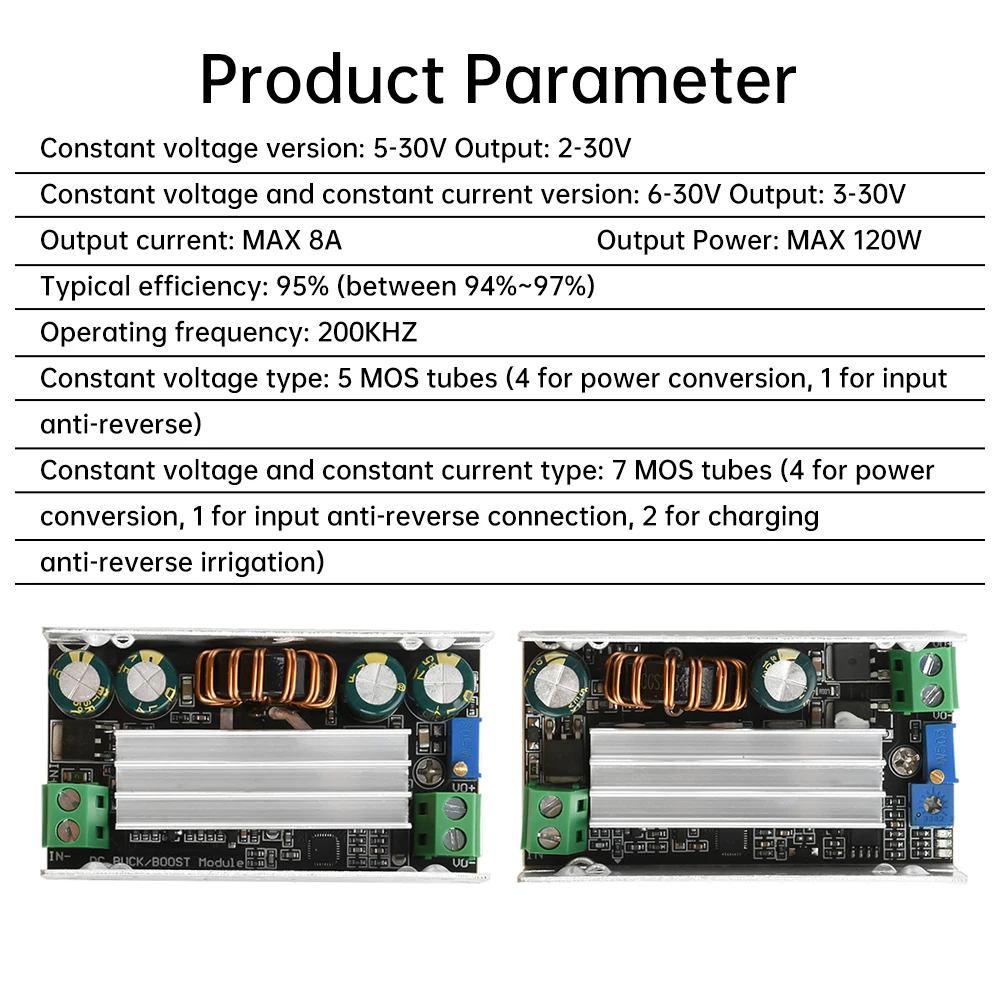

Versión de voltaje constante: 5-30V
Salida: 2-30V

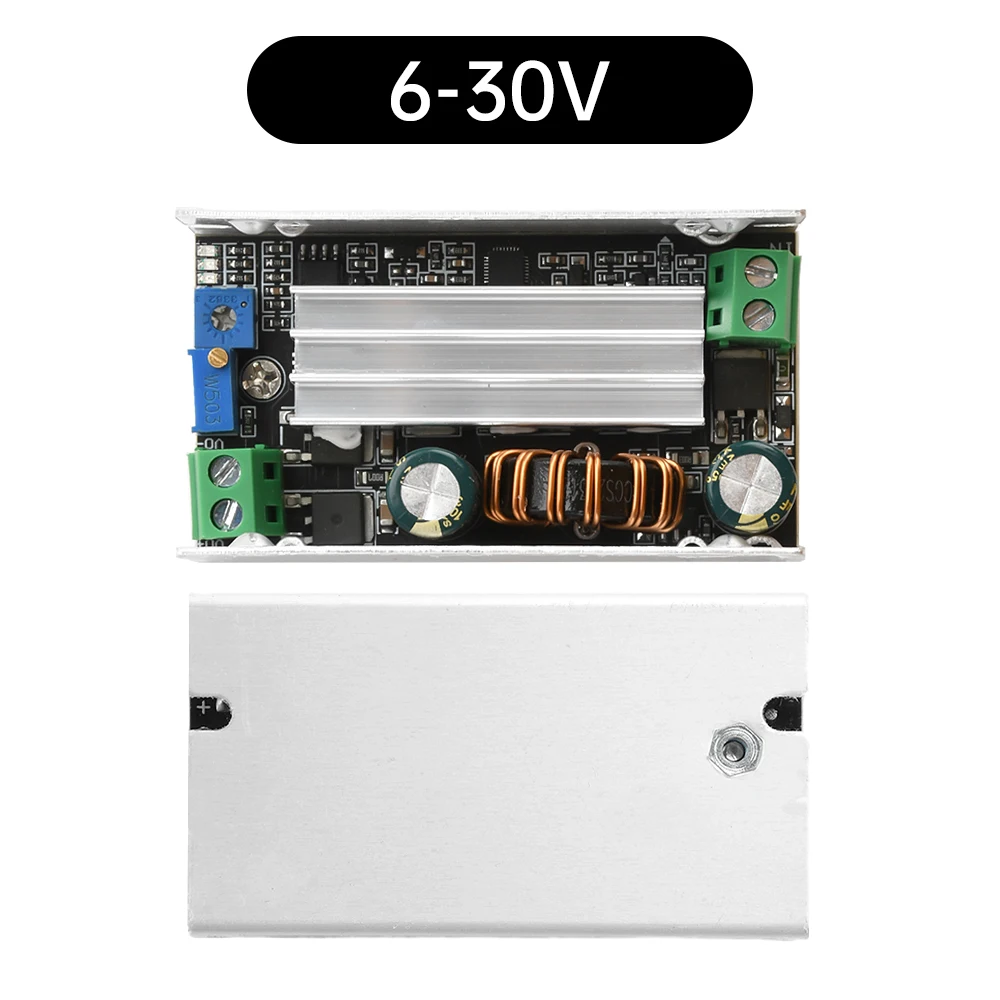

Versión de voltaje constante y corriente constante: 6-30V
Salida: 3-30V
Corriente de salida: MAX 8A
Potencia de salida: MÁX. 120W
Eficiencia típica: 95% (entre 94% ~ 97%)
Frecuencia de funcionamiento: 200 KHZ

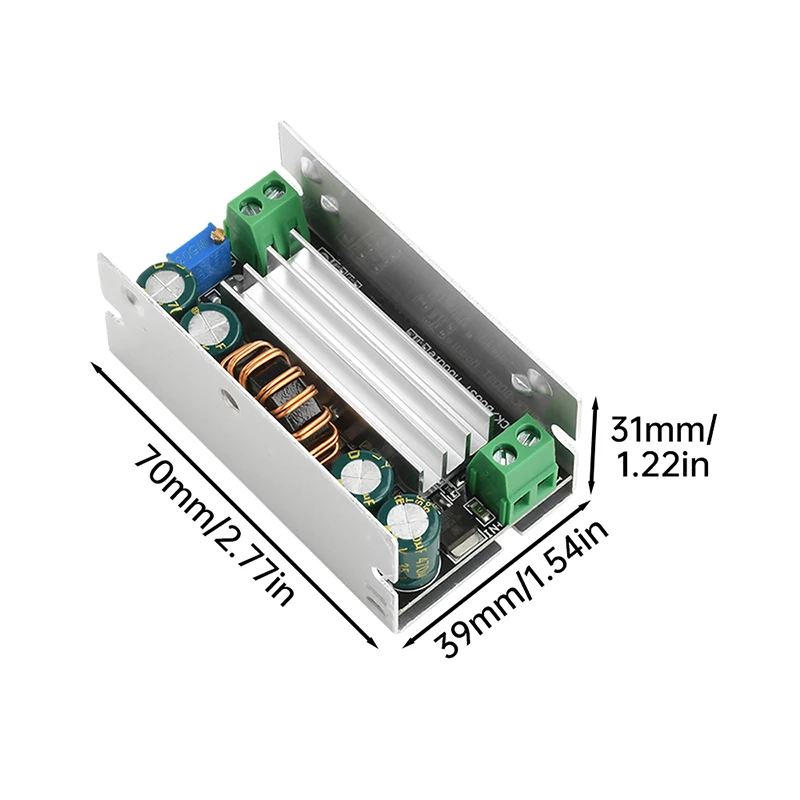

Tamaño del tablero: 70*37*23mm

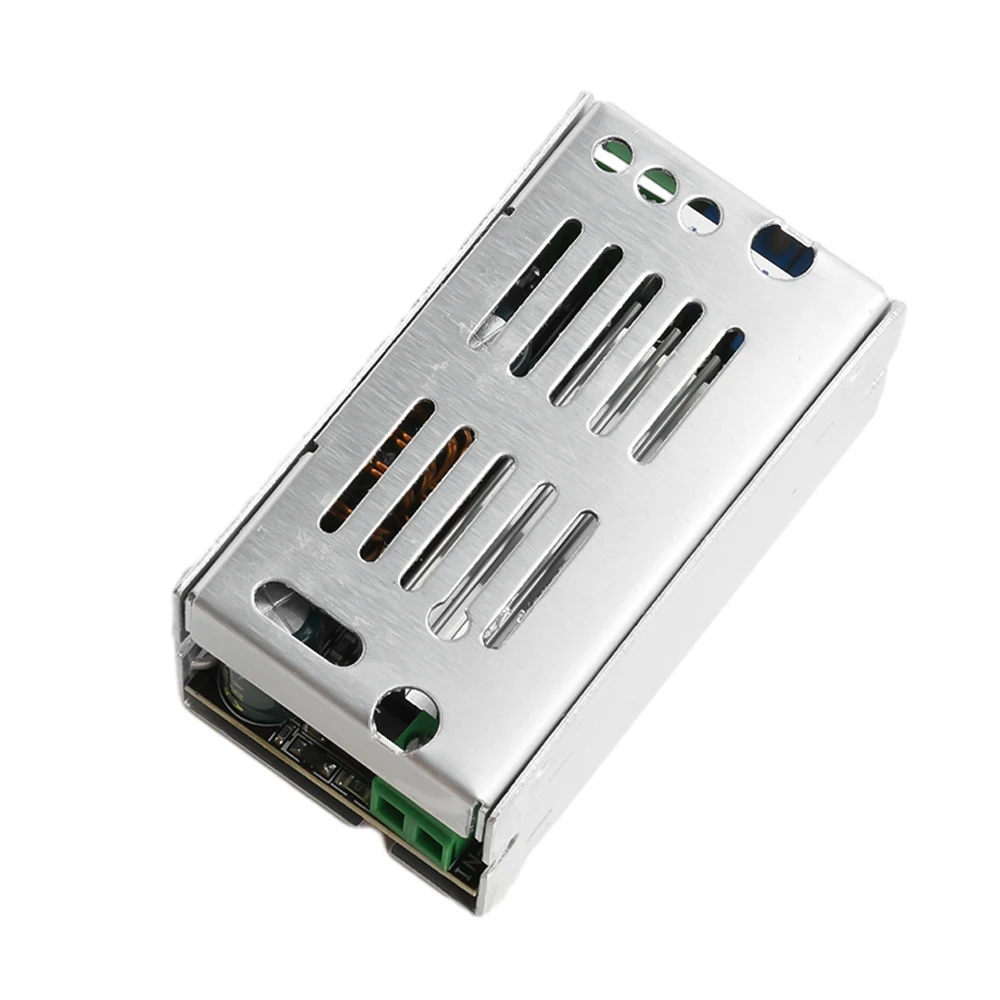

Tamaño de la caja: 71*39*31mm

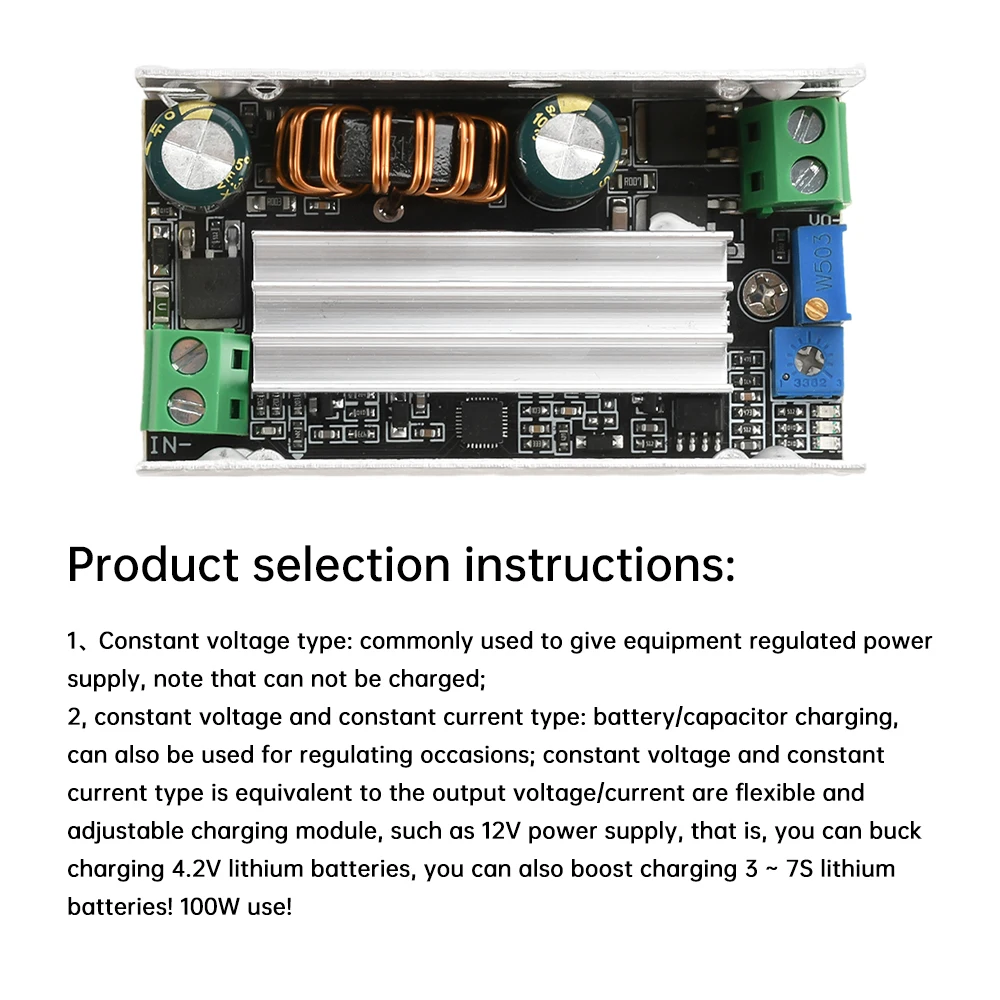

Tipo de voltaje constante: 5 tubos MOS (4 para conversión de energía, 1 para entrada anti-reversa)
Tipo de voltaje constante y corriente constante: 7 tubos MOS (4 para conversión de energía, 1 para conexión anti-reversa de entrada, 2 para carga de riego anti-reversa)

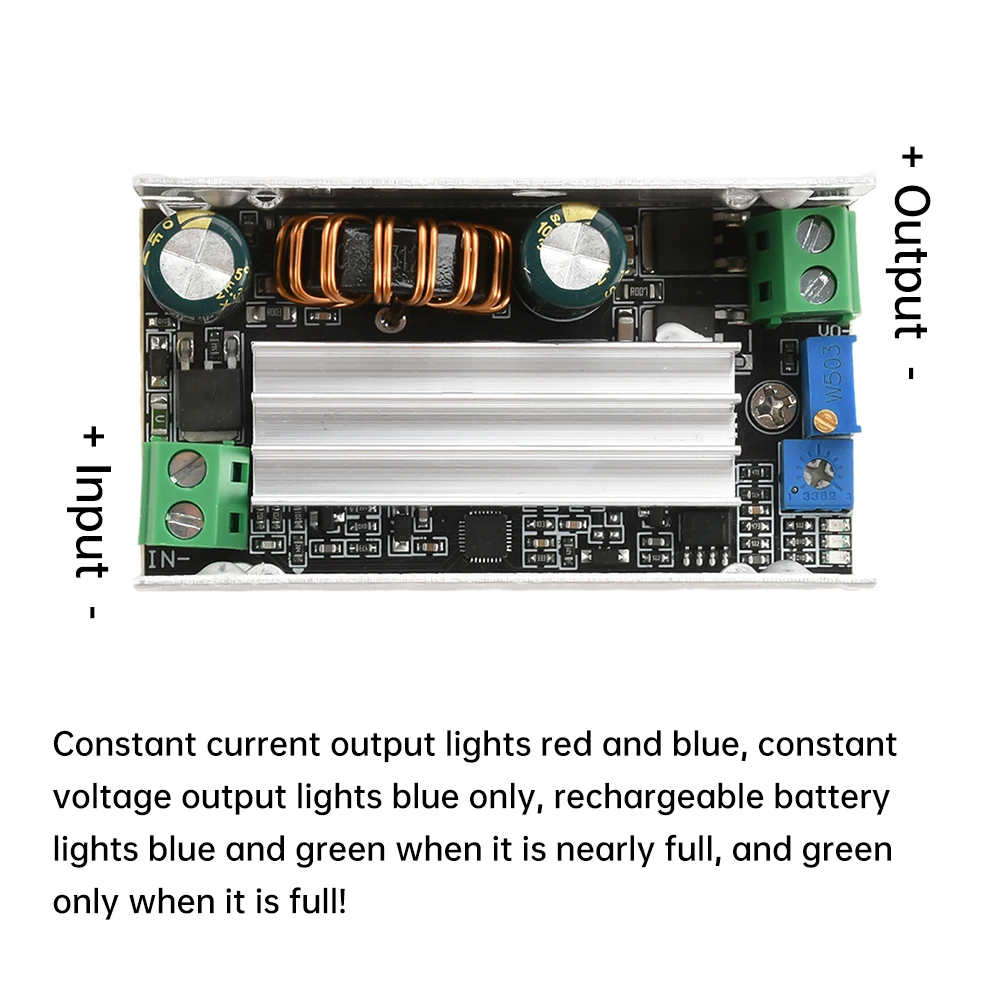

1, ¿cómo cargar la batería o el supercondensador?
R: La salida del primer sin carga, use un voltímetro multímetro para medir el voltaje del terminal de salida, atornille el potenciómetro de voltaje y corriente en la placa, ajuste el voltaje de carga requerido y el valor de corriente de carga y luego conecte la batería.
2. Módulo para cargar la batería, ¿la batería necesita agregar una placa de protección?¿Parada completa?
R: No, el voltaje de salida del módulo está configurado en el voltaje total de la batería, ¡así que no se preocupe por el exceso de disparo!Conjunto de potenciómetro de corriente según la situación real, preste atención a la configuración de voltaje y corriente antes de conectar la batería.
3. ¿Por qué el voltaje de salida del módulo es menor después de conectar la batería?
R: Después de conectar la batería, la batería sin duda reducirá el voltaje de salida; con el proceso de carga, el voltaje de la batería continúa aumentando hasta que esté cerca del valor de voltaje de carga establecido.
4. ¿Cómo configurar la corriente de salida?
R: El potenciómetro de corriente consiste en establecer el límite superior de la corriente de salida, no si atornilló a cuántos A, ¡debe generar cuántos A!
5. ¿Por qué la corriente de carga real es pequeña?¿Cómo medir correctamente la corriente de salida?
R: Algunos usuarios conectarán el engranaje de corriente del multímetro en serie en la línea de salida del módulo, lo que hará que la resistencia interna del bolígrafo medidor produzca una pérdida de voltaje adicional, el voltaje de carga real es mucho menor, por lo que la corriente de carga es pequeña..Se recomienda utilizar un medidor de corriente y voltaje digital de baja resistencia interna o una pinza amperimétrica.
1 x CC CV ajustable 8A 120W DC 5-30V a DC 2-30V Step Up Down Buck Boost Converter Módulo de fuente de alimentación Regulador de voltaje
