Descripción
Características principales del módulo de potencia:
* Voltaje de entrada amplio de 10-60 V, adecuado para la mayoría de las fuentes de alimentación del mercado como fuente de entrada.
* Salida de voltaje constante y corriente constante, el voltaje y la corriente se pueden ajustar continuamente.Puede adaptarse a la mayoría de los equipos eléctricos.
*La gran potencia de salida, la buena ventilación y la disipación de calor natural pueden alcanzar 280W/12A (tenga en cuenta que existen límites de potencia de salida y corriente de salida).
*El módulo adopta el esquema de rectificación escalonada, que tiene una eficiencia extremadamente alta.La eficiencia del voltaje de salida superior a 10 V llega al 92%-96%.
*Hay una indicación de corriente constante al cargar la batería.El estado de carga es claro de un vistazo.
*La entrada tiene un fusible de 15 A, la conexión inversa de la entrada positiva y negativa no dañará la fuente de alimentación (el fusible se quemará y es necesario reemplazarlo)
Parámetros del módulo:
Nombre del módulo: corriente constante de voltaje constante reductor de 400w
Naturaleza del módulo: módulo reductor no aislado (BUCK)
Voltaje de entrada: 10,5-60V
Rango de voltaje de salida: 0-45 V (debe cumplir con la condición reductora, multiplicar la entrada IN por 0,8)
Bajo voltaje de salida: 0V (+1V)
Voltaje de salida: aproximadamente igual a la entrada*0,8 (por ejemplo, la entrada es de 40 V, 40 V*0,8=32 V y el voltaje de salida es de 32 V, que en realidad será mayor a aproximadamente 34 V.35)
Corriente constante de salida: 0,2-15 A (continuamente ajustable, más de 12 A para fortalecer la disipación de calor)
Potencia de salida: 400 W (es necesario agregar un ventilador al disipador de calor y un anillo magnético para enfriamiento forzado)
Potencia de trabajo continua: 280W (en un ambiente ventilado)
Corriente de trabajo continua: 12A (en un ambiente ventilado)
Protección contra subtensión de entrada: sí (la entrada es inferior a 10,5 V y la salida está apagada, hay un error de aproximadamente 0,5 V)
Protección contra sobretensión de entrada: ninguna (prohibida sobrevoltaje)
Temperatura de trabajo: -10~+85 grados (disipación de calor mejorada cuando supera los 65 grados)
Frecuencia de trabajo: 100 KHz
Eficiencia de conversión: 97% (la eficiencia está relacionada con la entrada, el voltaje de salida, la corriente y la diferencia de voltaje)
Protección contra cortocircuitos: sí (protección de corriente constante)
Protección de conexión inversa de entrada: sí (el cortocircuito debe tener cuidado, la conexión inversa de entrada quemará el fusible de entrada)
Salida anti-recarga: no (cargue la batería, la salida está conectada a una carga inductiva, como un motor debe estar conectado a un diodo anti-retorno)
Indicador de trabajo: sí (luz LED azul)
Indicador de corriente constante: Sí (el indicador CC en la placa pequeña se ilumina en rojo cuando la corriente constante está funcionando, no hay salida de corriente y la luz no se enciende cuando el voltaje constante está encendido)
Método de cableado: viene con terminales de 25 A sin soldadura
Tamaño del módulo: largo 60 ancho 60 mm alto 45 mm
Peso neto: 170 gramos.Más embalaje 180 gramos.
Embalaje: embalaje de cartón independiente.

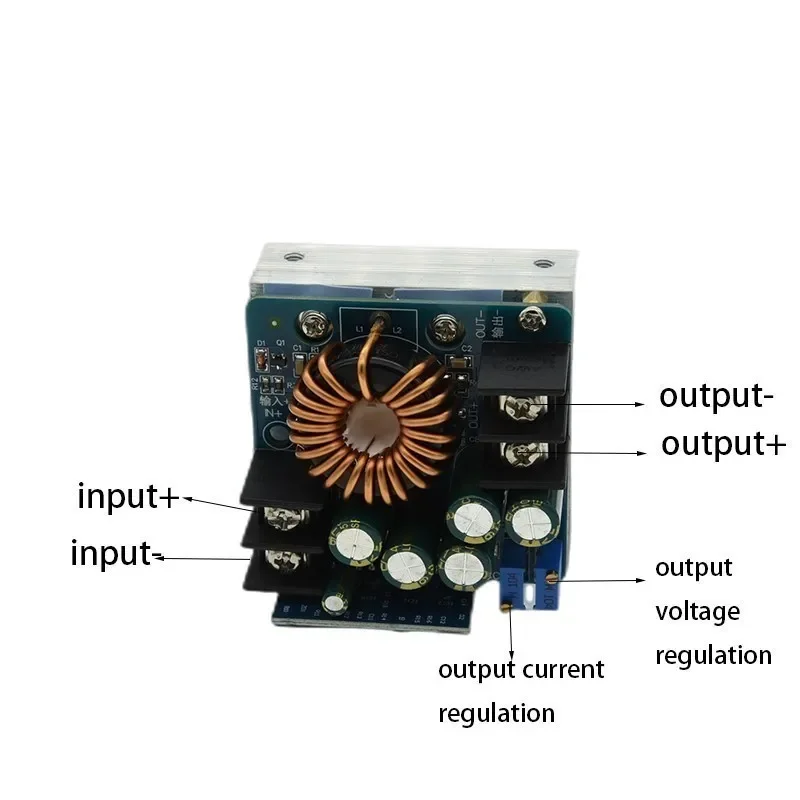

Cableado: "IN/IN" es la entrada."Salida/OUT" se emite (con marca china)
Precauciones:
* Las conexiones positivas y negativas de entrada y salida están estrictamente prohibidas (la conexión inversa de entrada quemará el fusible, la conexión inversa de salida dañará el tablero de control, el daño a la placa pequeña no se puede reparar, solo se puede reemplazar
*El tablero de control es un poco de pegamento impermeable; si está dañado, solo se puede reemplazar.Tenga cuidado tomar con cuidado
* Al cargar la batería, cuando la salida está conectada a una carga inductiva, se debe agregar un diodo antirretorno a la salida.
