Descripción
Características:

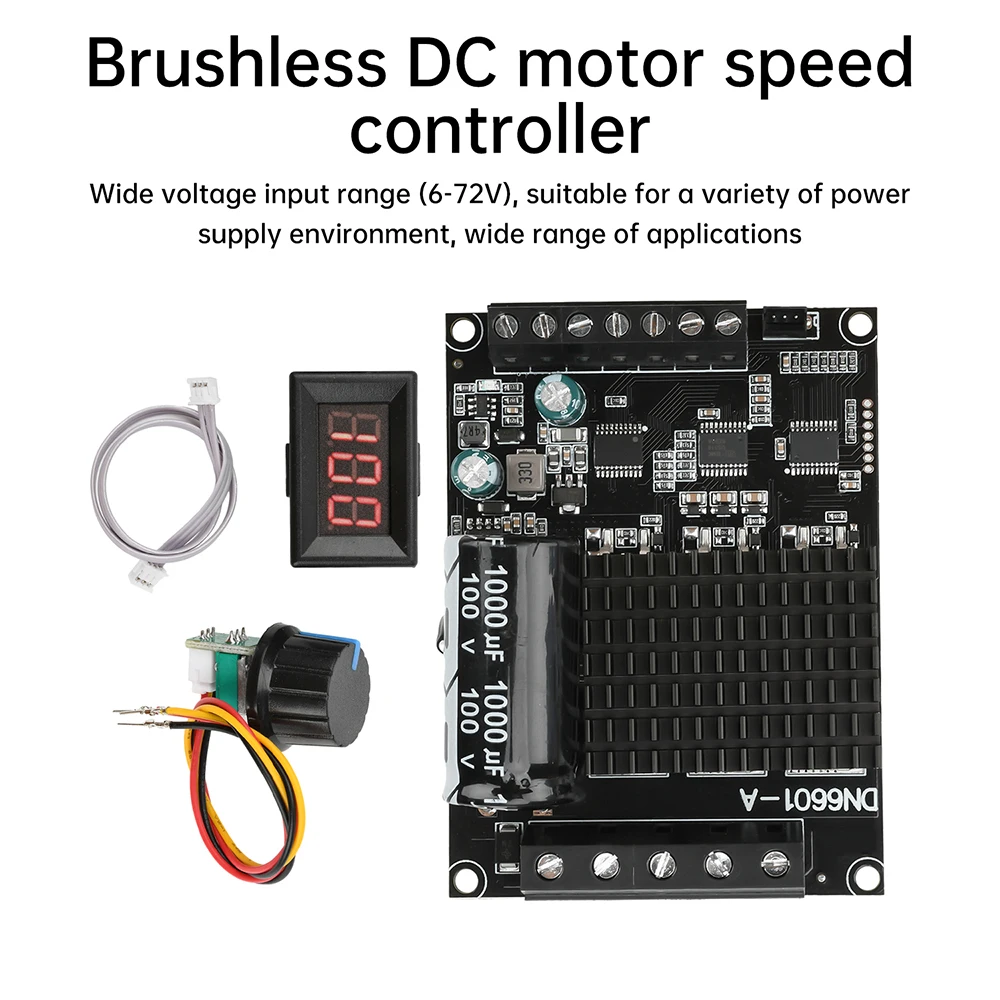

1.Amplio rango de entrada de voltaje (6-72 V), adecuado para una variedad de entornos de suministro de energía, amplia gama de aplicaciones.
2.Soporte máximo para salida de corriente continua de 15 A, gran potencia para cumplir con los altos requisitos de carga
3.Pantalla digital para monitoreo en tiempo real de voltaje y corriente, parámetros de un vistazo, fácil de depurar
4.Admite control de avance y retroceso, ajuste flexible de la dirección de funcionamiento del motor, mejor aplicabilidad.
5.Diseño trifásico sin escobillas, bajo nivel de ruido, alta eficiencia, adecuado para aeromodelos, bombas de agua, ventiladores y otros escenarios
Parámetro:
Voltaje de entrada: DC6-72V
Corriente máxima: 15A
Contenido de la pantalla: 0-100 porcentaje
Adelante y retroceso: bidireccional
Carga de soporte: motor CC sin escobillas trifásico
Protección contra sobrecarga: 15A
Admite PWM externo: frecuencia 1-10K amplitud 3,3-5V
Modo de control de velocidad: potenciómetro
Apertura de la pantalla: L32mm*H21mm
Tipo de cableado: terminal de cerca
Señal del puerto de arranque/parada del freno de avance y retroceso: mantenga un potencial bajo y efectivo
Con o sin Hall: Sin Hall
Precaución:
1.La entrada debe dividirse en positiva y negativa, el voltaje de entrada debe ser igual al voltaje nominal del motor dentro de DC6-72V, por ejemplo, el voltaje nominal del regulador de entrada de 12V del motor 12V, el voltaje nominal del motor 36V voltaje del regulador de entrada 36V
2.No se puede ingresar energía de 220 V CA
3.El control de velocidad PWM externo necesita desconectar la línea de señal del potenciómetro
4.No electrifique el cableado.
5.El freno tiene un gran impacto, no se recomienda en operaciones de alta corriente a alta velocidad cuando el freno, se recomienda que el porcentaje de velocidad se reduzca al 50% por debajo del funcionamiento de los frenos positivos y negativos para detener el puerto, sean eléctricos débil. Las señales directamente en el control maestro de la MCU no se pueden tocar o contactar por error con un alto voltaje y una corriente fuerte.
La pantalla digital de 6,0-100 solo muestra el porcentaje de velocidad de rotación que no puede mostrar la velocidad real del motor.
El paquete incluye:

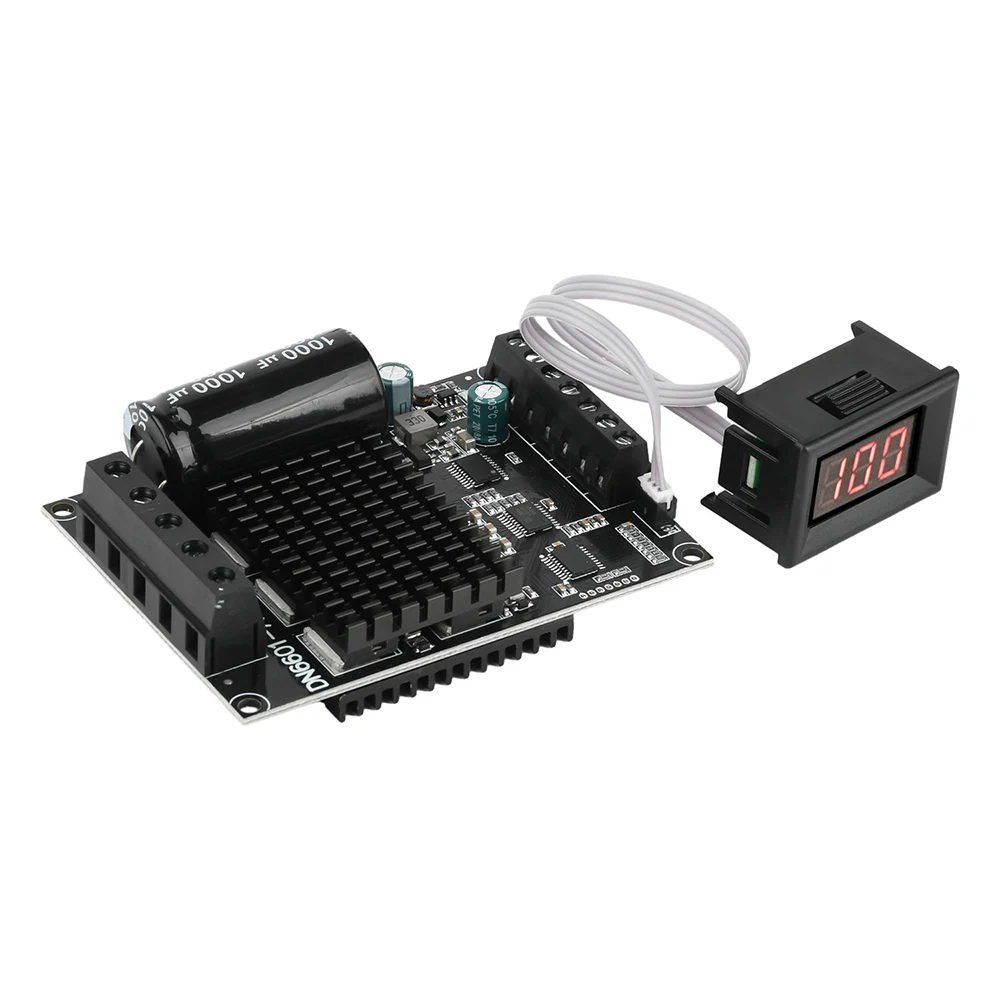

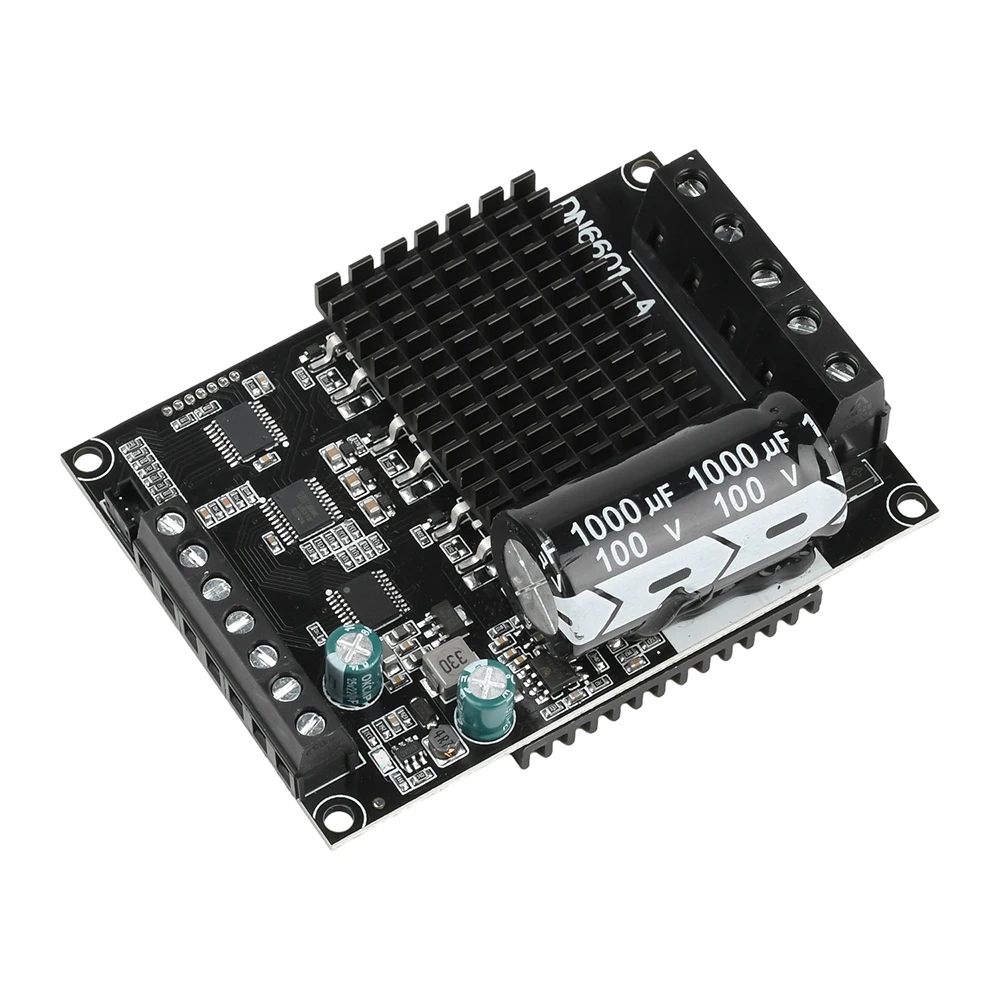

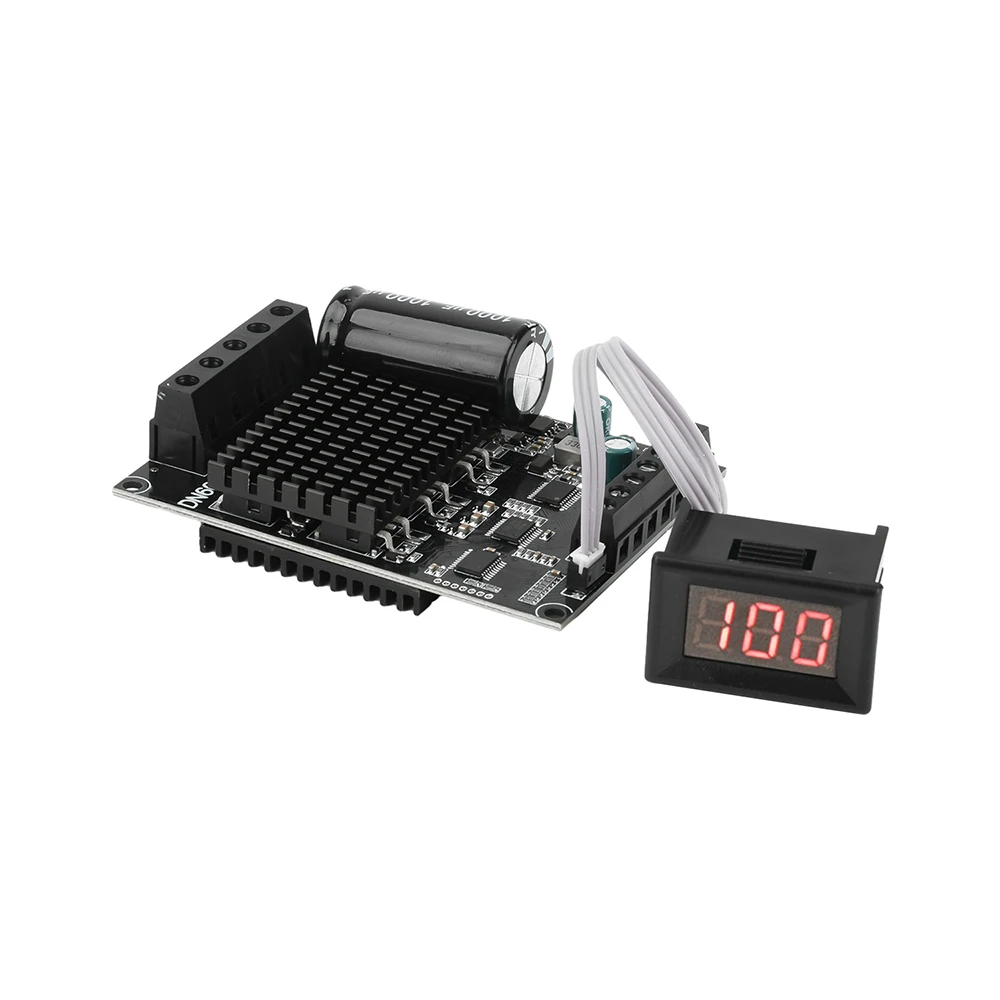

1xDC 6-72V 15A BLDC Controlador de Motor sin escobillas CC trifásico Modelo trifásico Ventilador de bomba de agua eléctrica para aviónRegulador
Features:
1. Wide voltage input range (6-72V), suitable for a variety of power supply environment, wide range of applications.
2. Maximum support for 15A continuous current output, strong power to meet the high load requirements
3. Digital display for real-time monitoring of voltage and current, parameters at a glance, easy to debug

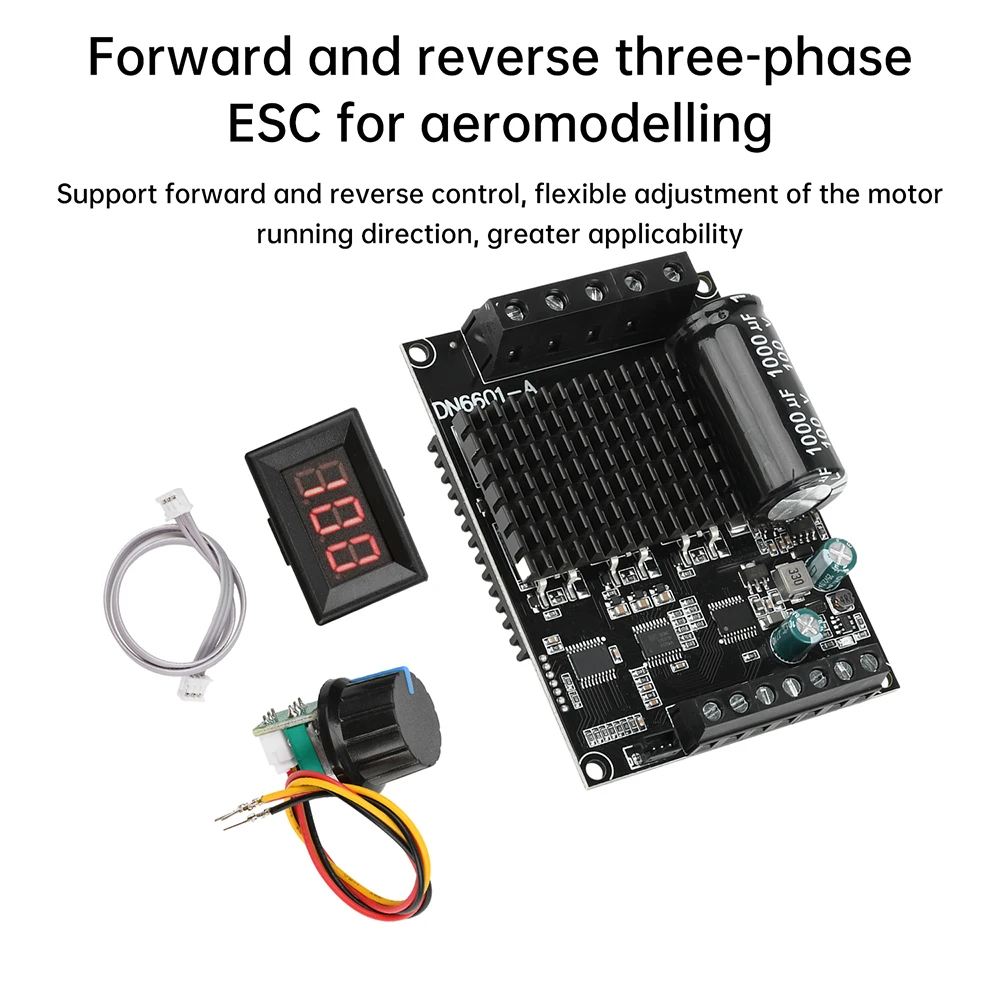

4. Support forward and reverse control, flexible adjustment of the motor running direction, better applicability.

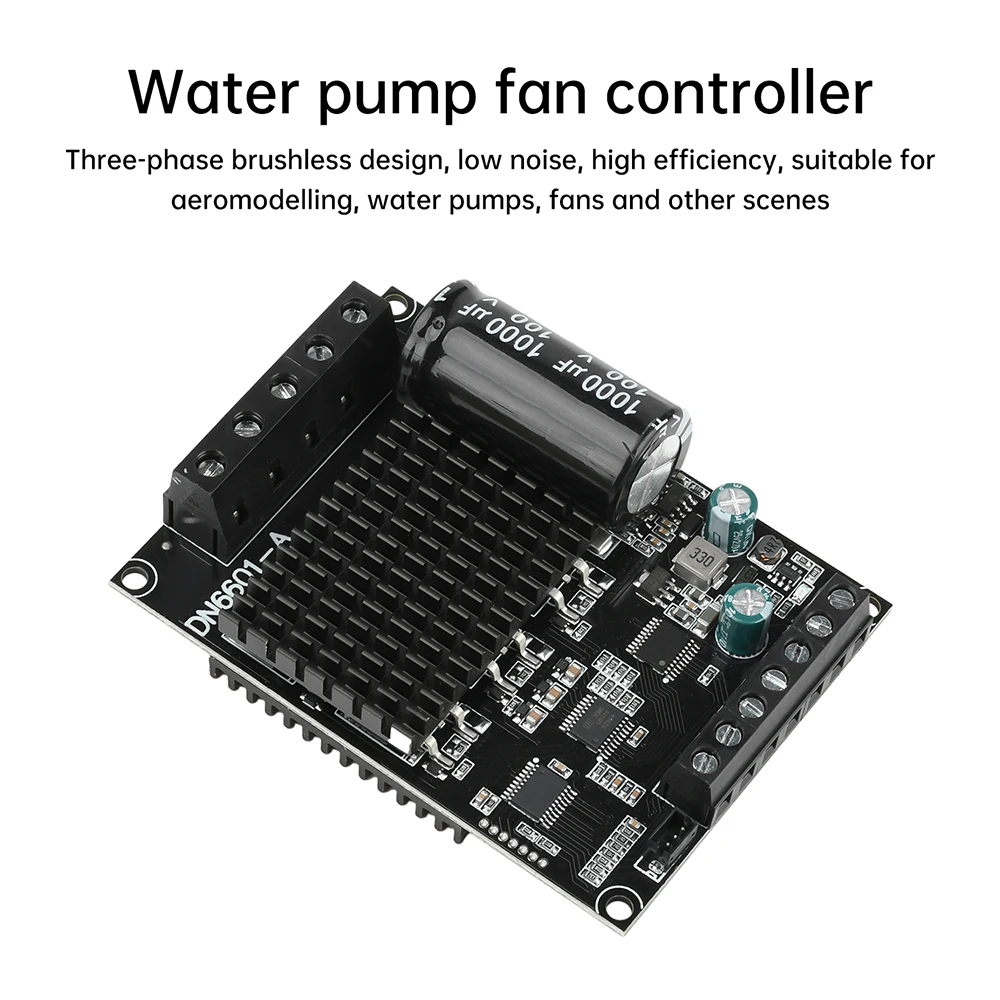

5. Three-phase brushless design, low noise, high efficiency, suitable for aeromodels, water pumps, fans and other scenarios
Parameter:
Input voltage: DC6-72V
Maximum current: 15A
Display content: 0-100 percentage
Forward and reverse: bidirectional
Support load: DC three-phase brushless motor
Overload protection: 15A
Support external PWM: frequency 1-10K amplitude 3.3-5V

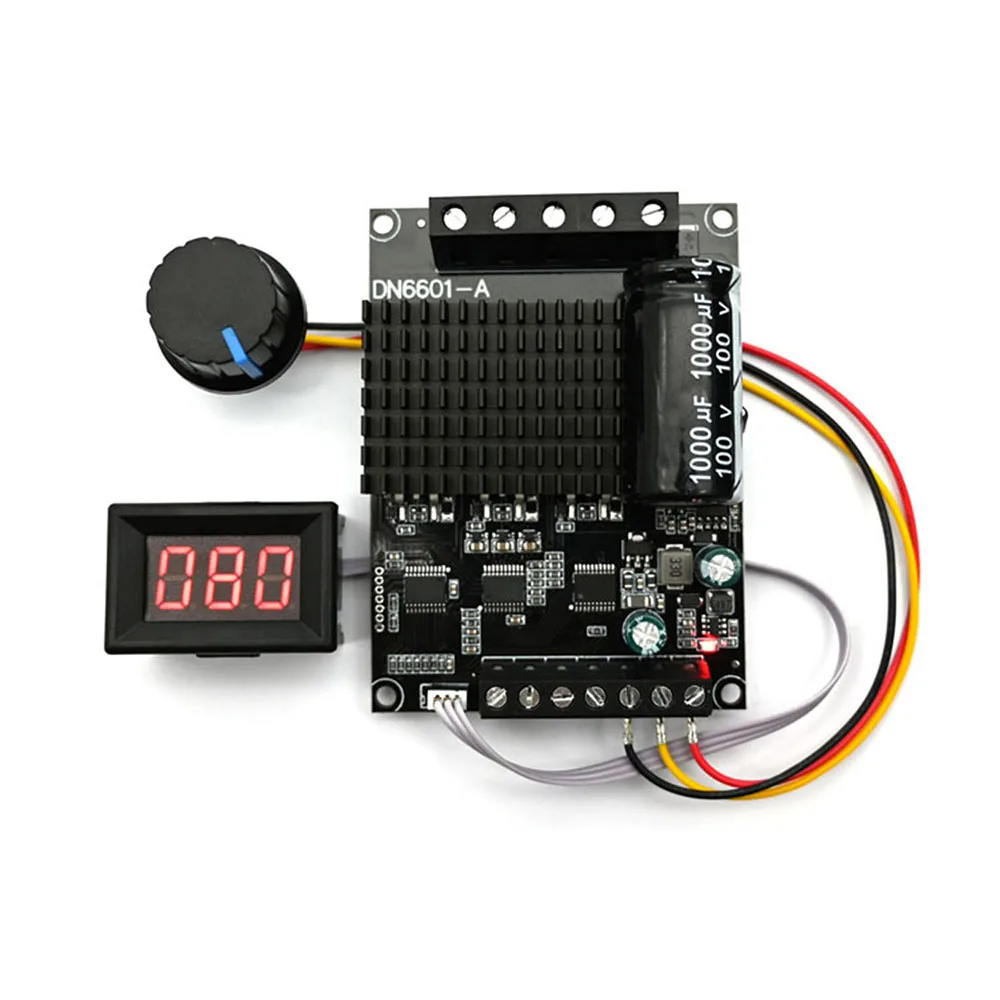

Speed control mode: potentiometer
Display opening: L32mm*H21mm

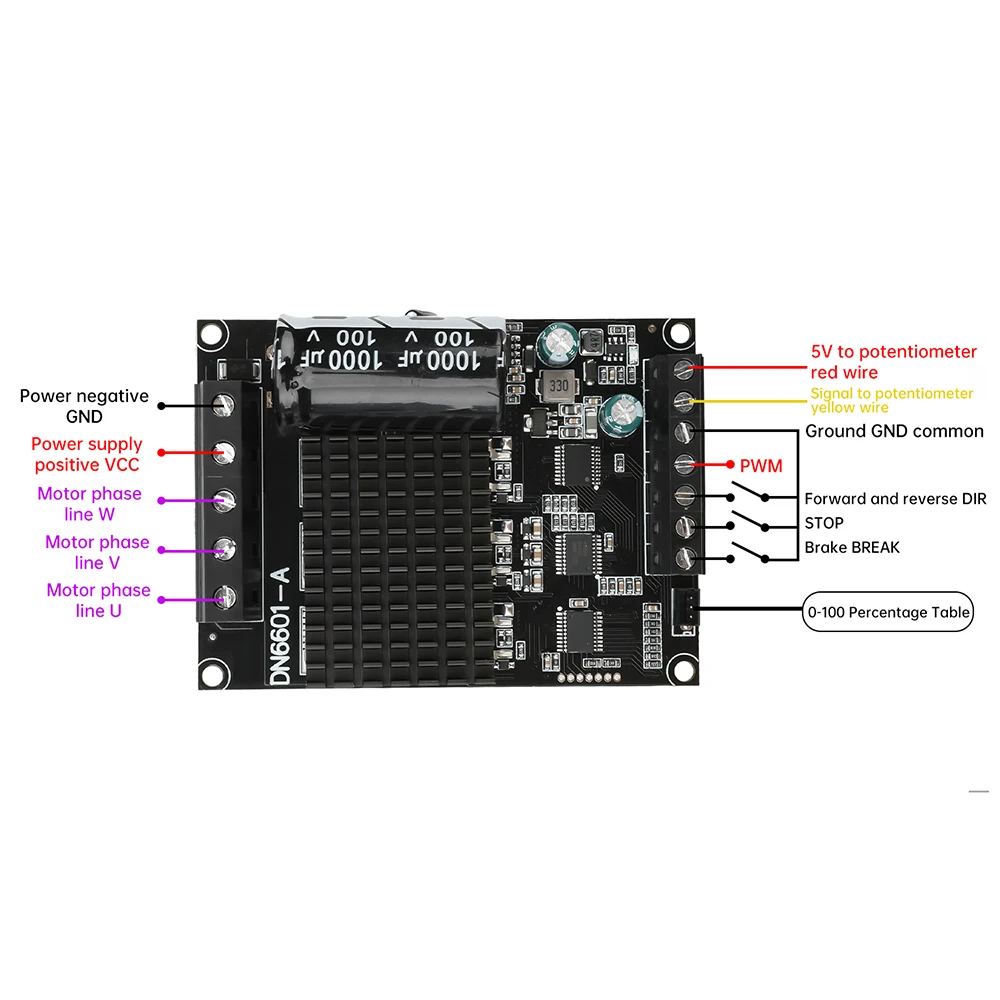

Wiring type: fence terminal
Forward and reverse brake start/stop port signal: keep low potential effective
With or without Hall: No Hall
Caution:
1. The input must be divided into positive and negative, the input voltage should be equal to the rated voltage of the motor within DC6-72V, for example, the rated voltage of the motor 12V input governor 12V, the rated voltage of the motor 36V input governor voltage 36V
2. Can not input 220V AC power
3. External PWM speed control need to disconnect the potentiometer signal line
4. Do not electrify the wiring
5. brake has a great impact is not recommended in high-current full-speed operation when the brake, it is recommended that the percentage of speed down to 50% below the operation of the positive and negative brakes to stop the port, are weak electrical signals directly into the MCU master control, can not be mistakenly touched or contacted with a high voltage and strong current

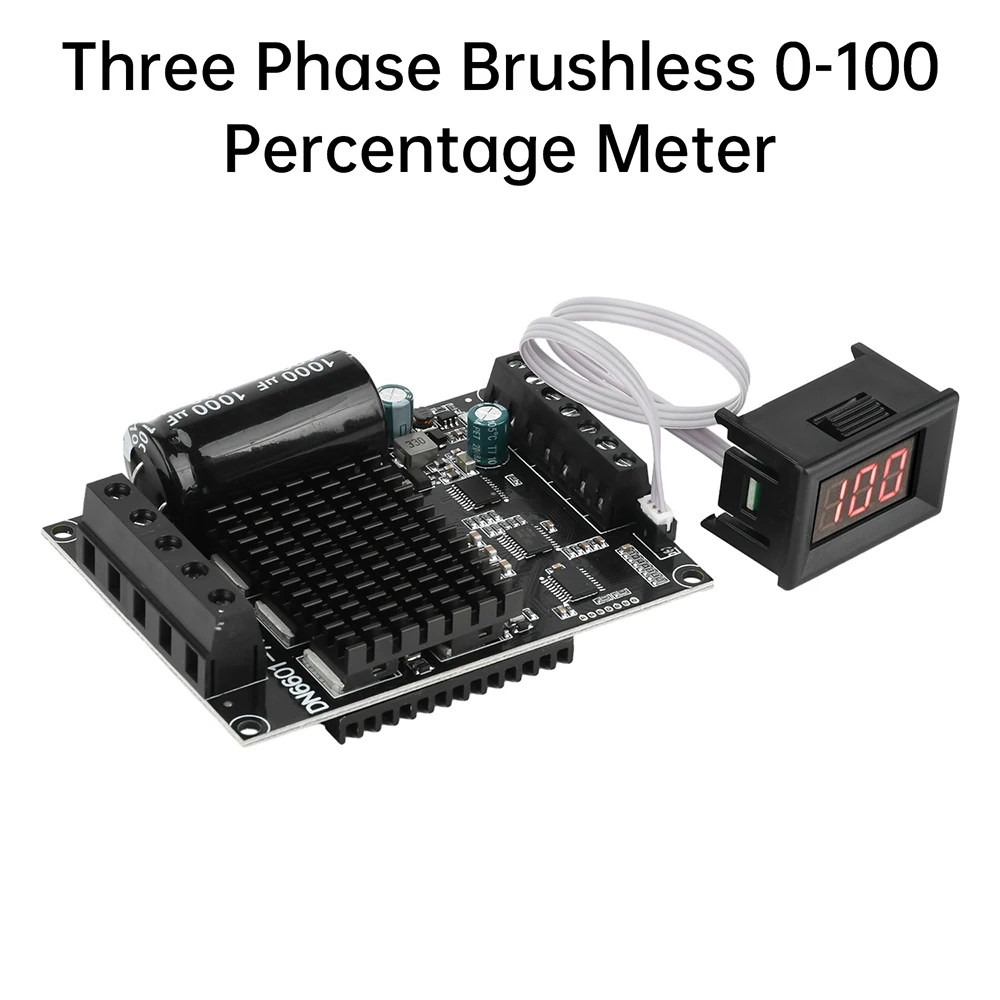

6.0-100 digital display only shows the percentage of rotational speed can not show the actual speed of the motor

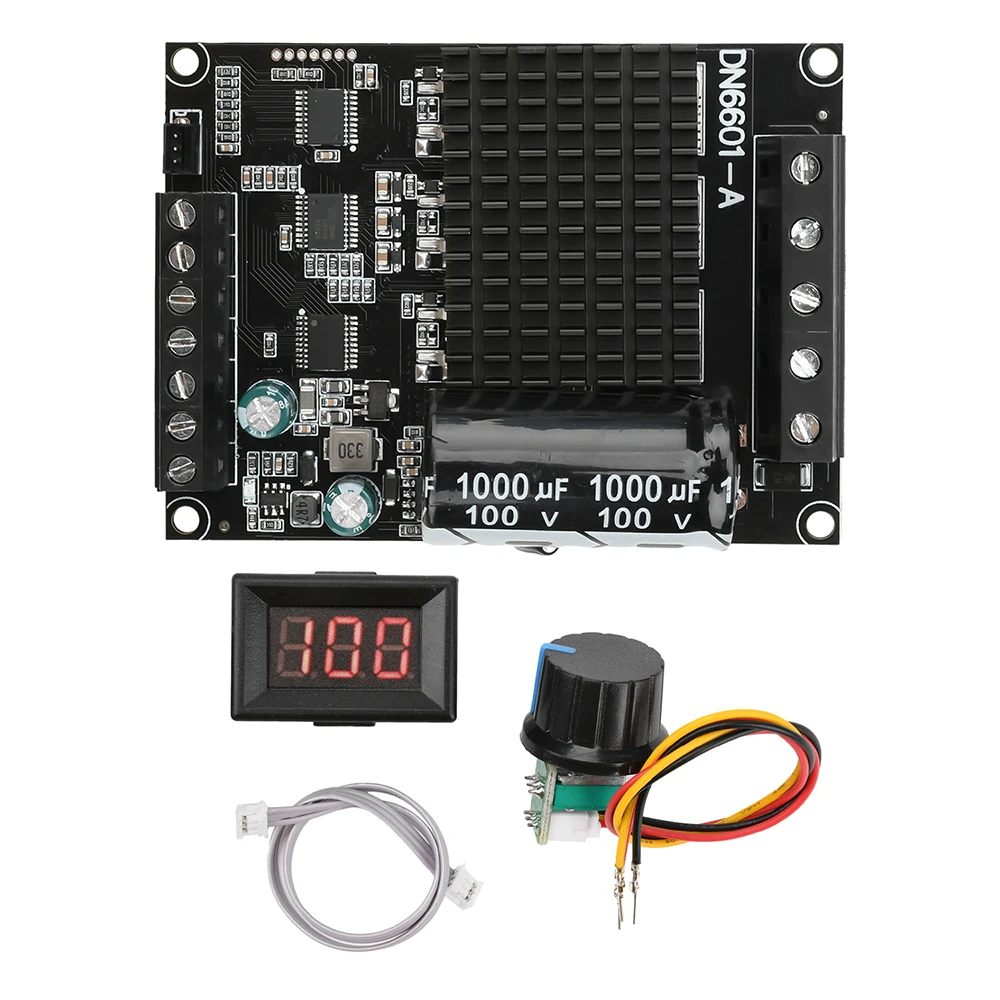

Package include:

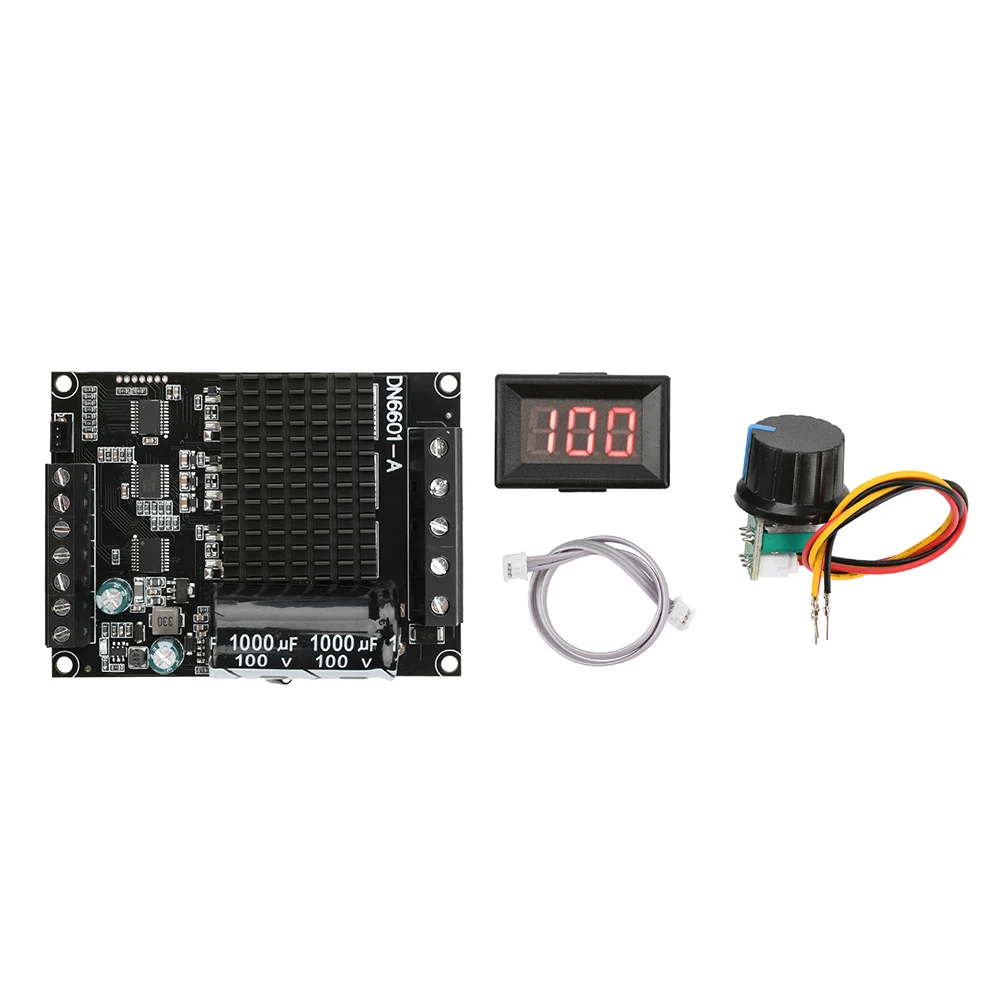

1x DC 6-72V 15A BLDC Three Phase DC Brushless Motor Controller Three-phase Model Aircraft Electric Water Pump Fan Regulator
