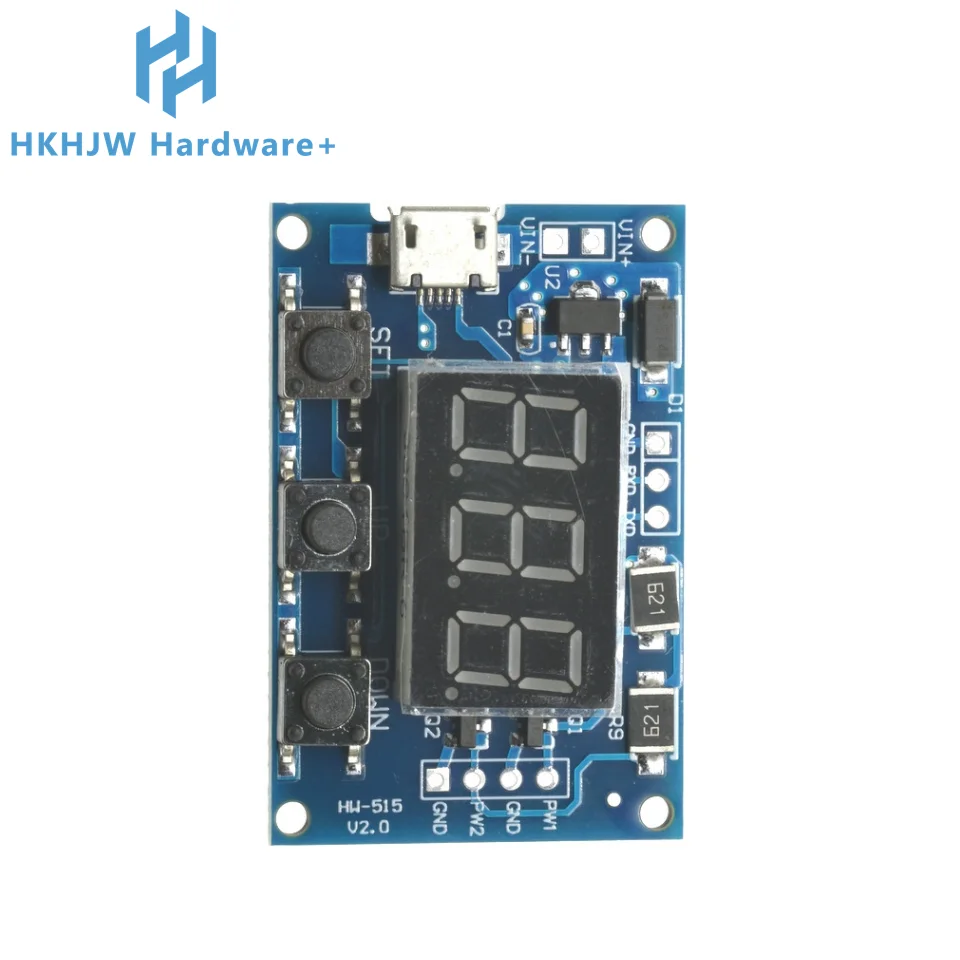

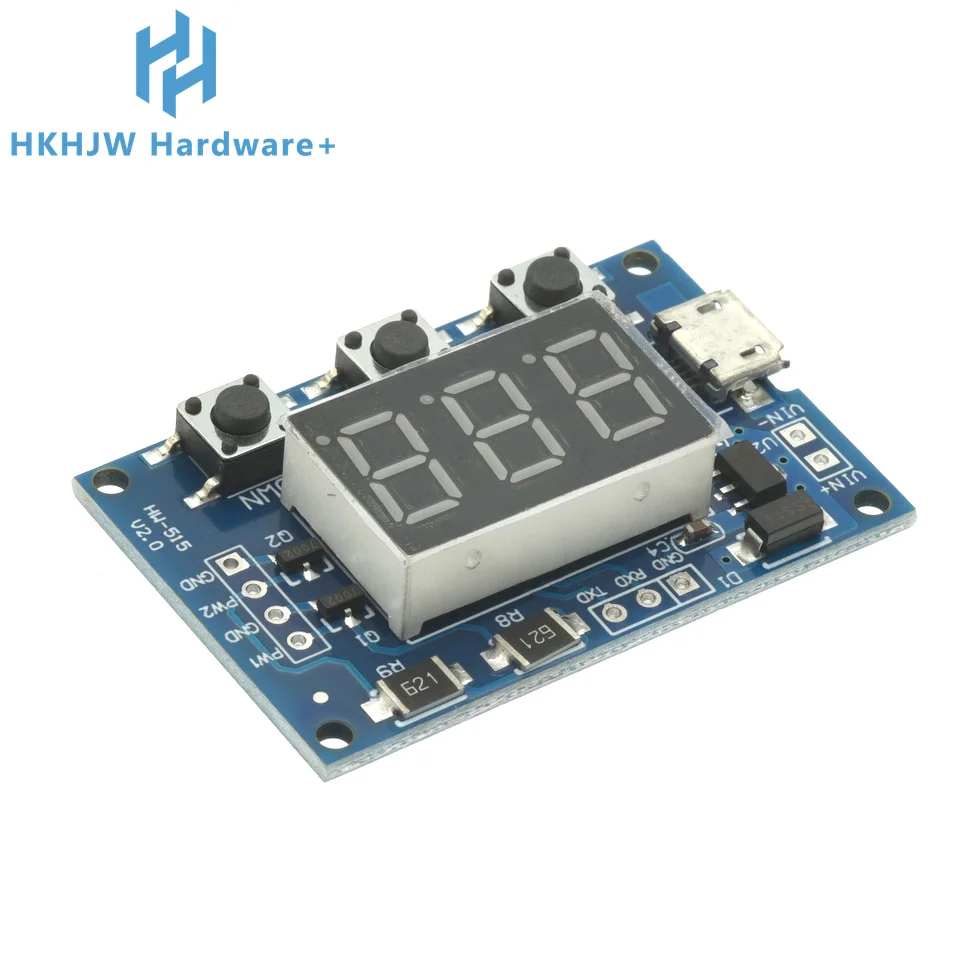

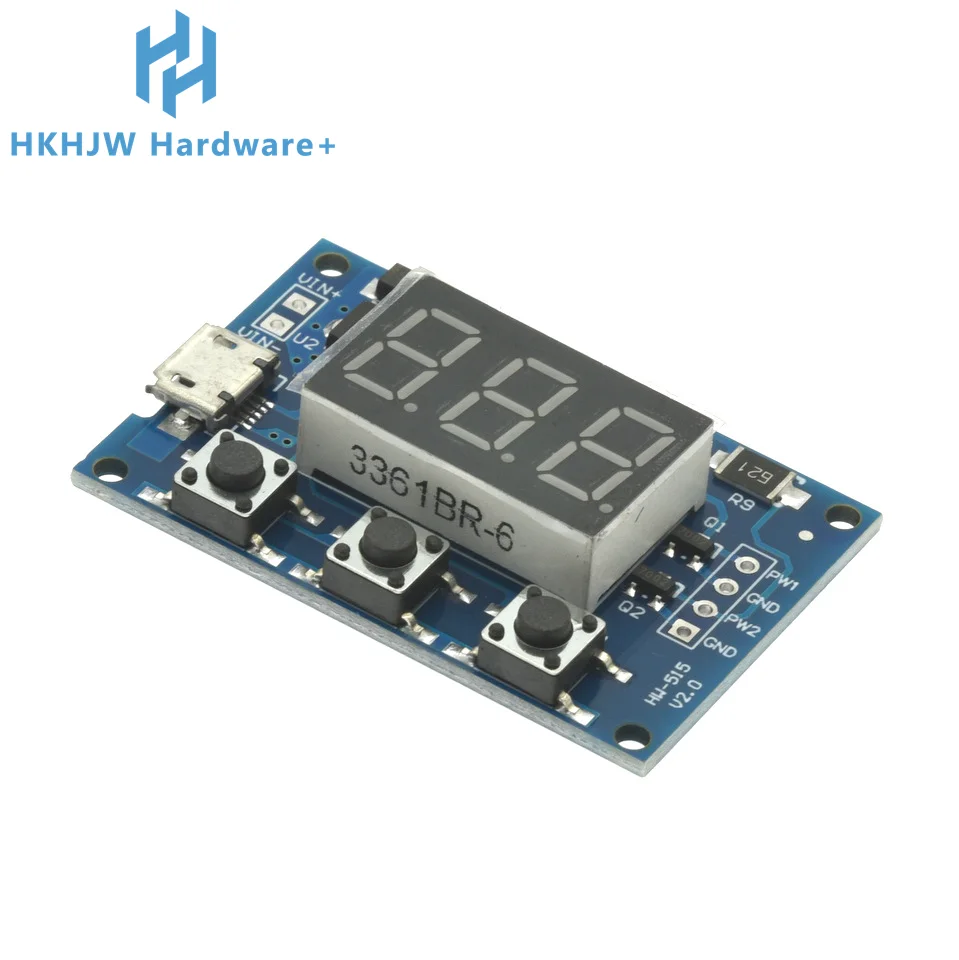

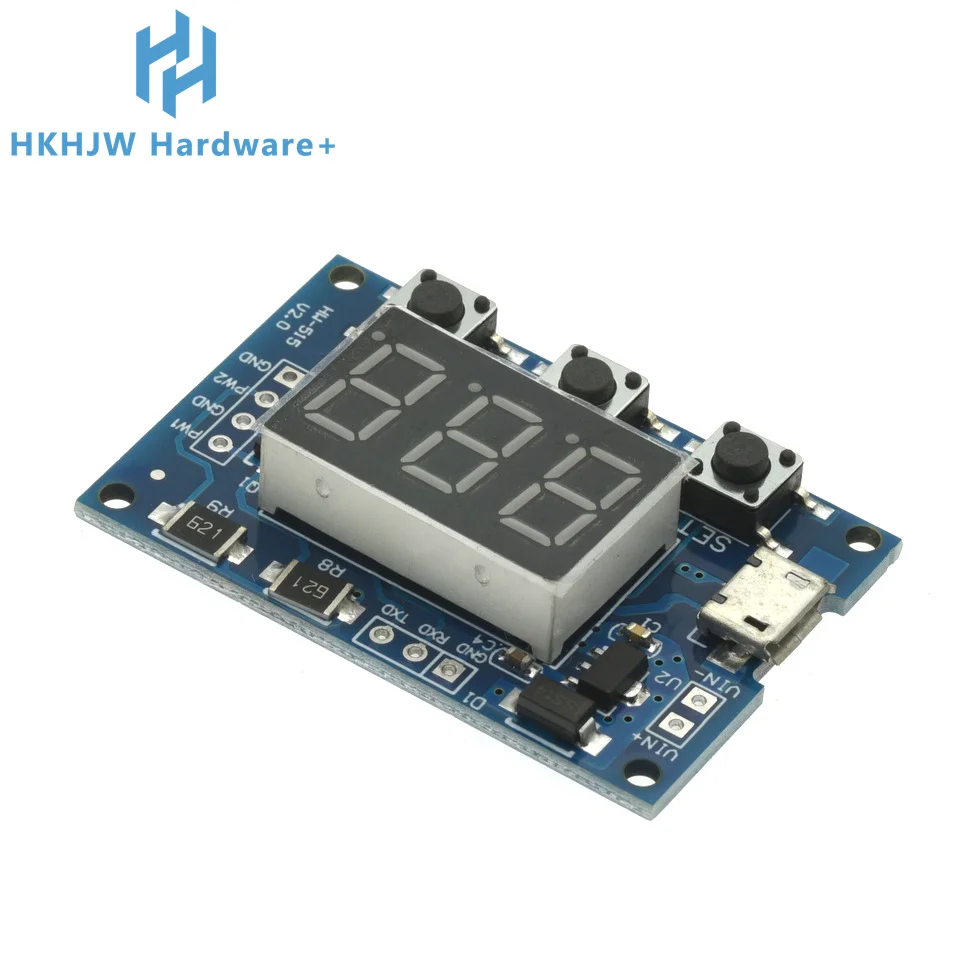

Descripción
Descripción del producto:
1. Nuevo y de alta calidad.
2. Adecuado para comunicación en serie.
3. Amplio rango de frecuencia, alta precisión.
4. Dos generadores PWM independientes pueden establecer la frecuencia y el ciclo de trabajo.
Parámetros del módulo:
1. Voltaje de funcionamiento: 5 -- 30V, admite fuente de alimentación micro USB 5,0 V.
2. Rango de frecuencia: 1Hz ~ 150KHz.
3. La precisión de la frecuencia: & iexcl; A 2%.
4. Corriente de salida: 30mA.
5. Amplitud de salida: por defecto 5Vp-p (configurable).
6. Rango de temperatura de funcionamiento: -30 ~ + 70 & iexcl; Æ.
7. Tamaño del producto: 4,3x2,9x0,9 cm-1,69x1,14x0,35 pulgadas
Configuración de parámetros:
1. El módulo tiene tres botones: [Set], [Up], [Down].
2. Presione la tecla [Set] para cambiar la visualización de cuatro parámetros (FR1: frecuencia PWM1; dU1: ciclo de trabajo PWM1; FR2: frecuencia de PWM2; dU2: ciclo de trabajo PWM2), antes de los parámetros de transferencia, el nombre del parámetro correspondiente parpadeará.
3. Presione las teclas [Arriba] y [Abajo] para modificar el valor del parámetro actual (una pulsación larga puede sumar o restar rápidamente).
4. Dos PWM tienen cada uno tres frecuencias preestablecidas, y en la interfaz de visualización de frecuencia, presione prolongadamente la tecla [SET] para cambiar entre tres tipos de frecuencias, tres tipos de ciclo de trabajo de frecuencia es el mismo. (XXX: rango 1Hz ~ 999Hz; X X.X: rango 0,1 Khz ~ 99,9 Khz; X.X.X .: rango 1Khz ~ 150Khz,).
Visores aplicables:
1. Generar una señal de onda cuadrada para el desarrollo experimental como un generador de señal de onda cuadrada.
2. Para generar una señal de onda cuadrada para el controlador del motor paso a paso.
3. Para generar una generación de pulso ajustable para el uso del chip.
4. Generar señal de pulso variable para controlar el circuito relacionado (atenuación PWM, velocidad).
