Descripción
¡Nunca más busques otro cristal, con el generador de reloj Si5351A!Este chip tiene una referencia de cristal de precisión de 25 MHz y PLL y divisores internos para que pueda generar casi cualquier frecuencia, desde 8 KHz hasta 150+ MHz.
El generador de reloj Si5351A es un generador de reloj con controlador I2C.Utiliza el reloj de precisión integrado para controlar múltiples PLL y divisores de reloj utilizando instrucciones I2C.Al configurar el PLL y los divisores, puede crear frecuencias precisas y arbitrarias.Hay tres salidas independientes y cada una puede tener una frecuencia diferente.Las salidas son de 3 Vpp, ya sea a través de un cabezal compatible con placa de pruebas o, para trabajos de RF, un conector SMA opcional.

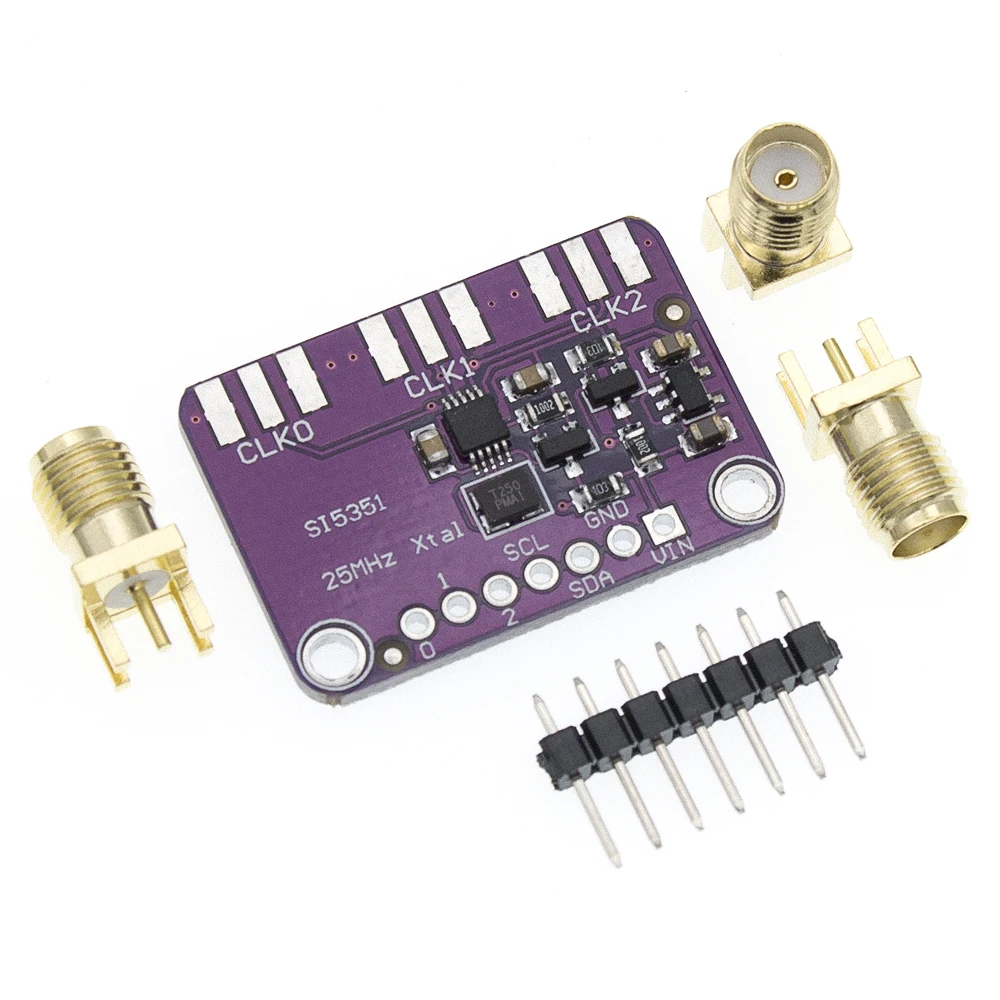

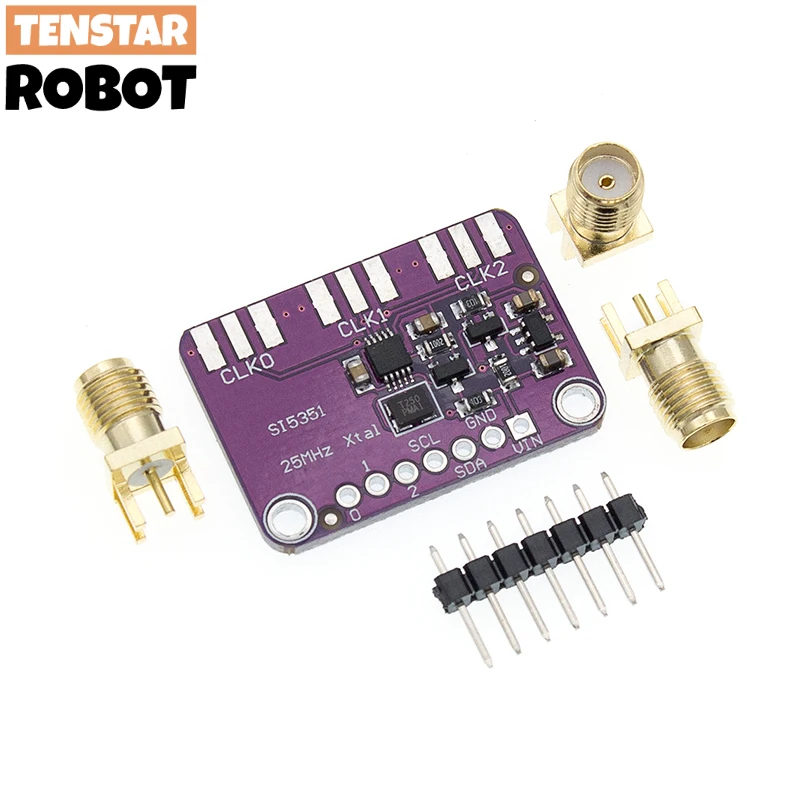

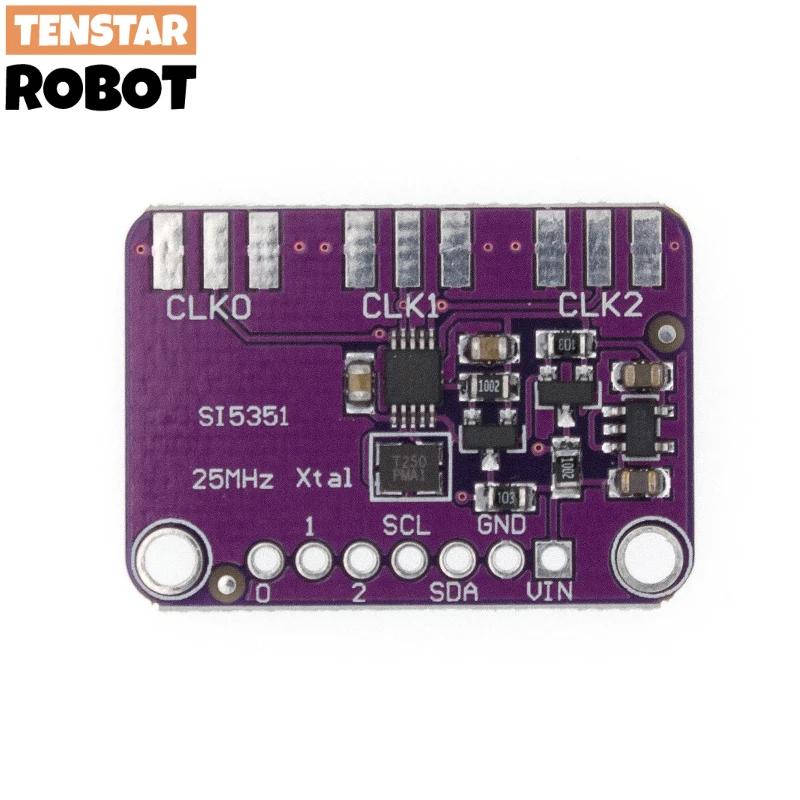

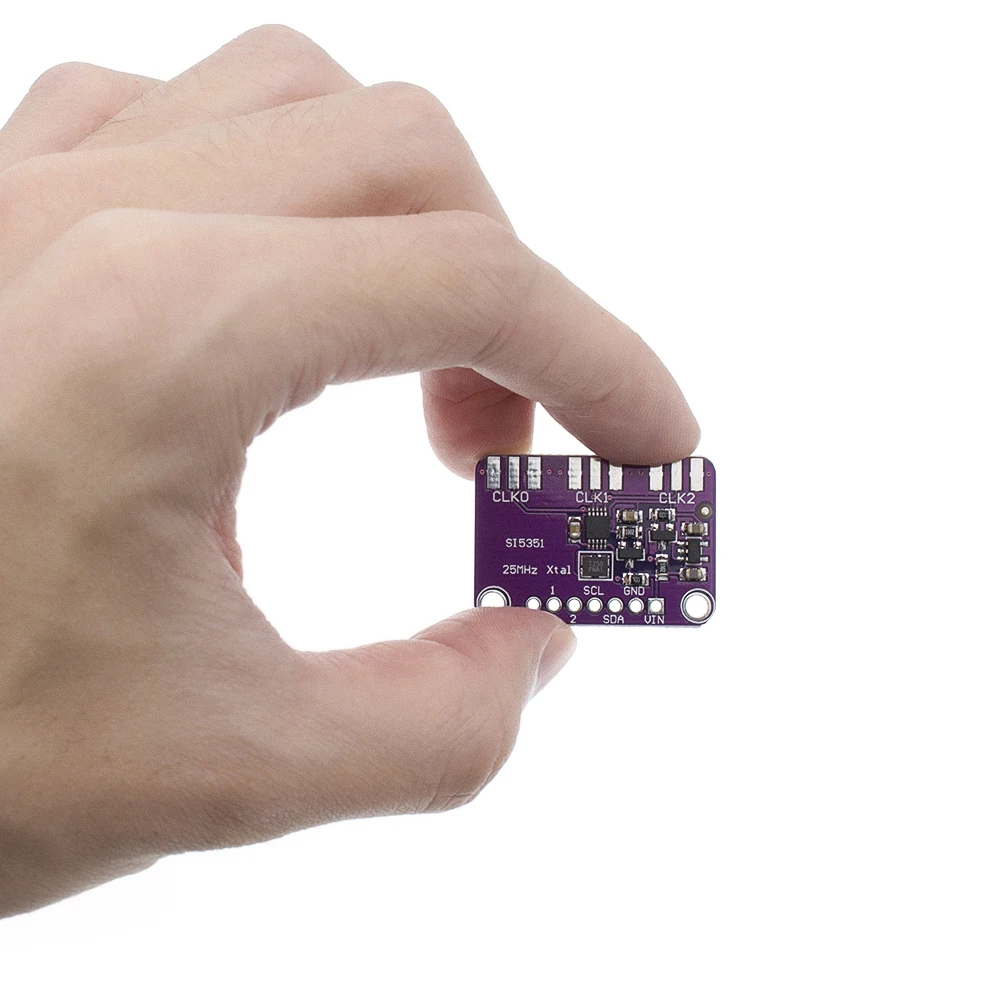

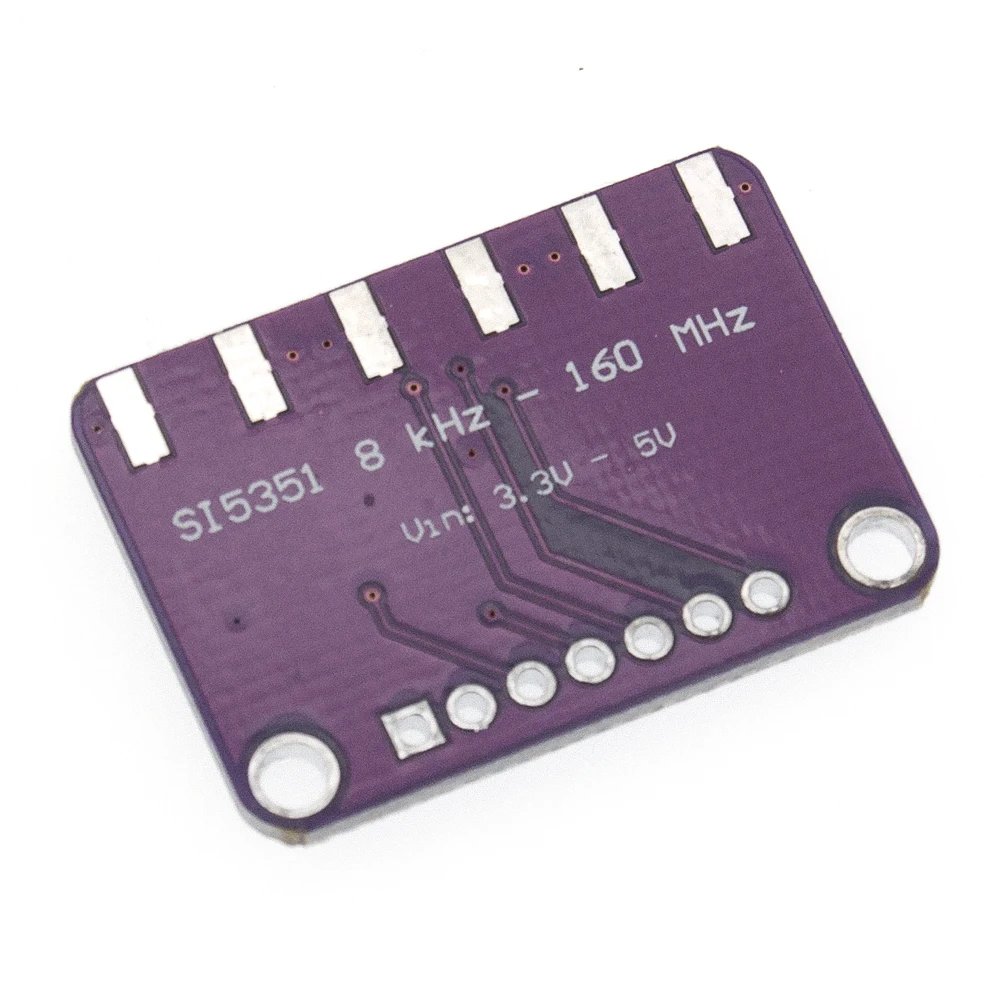

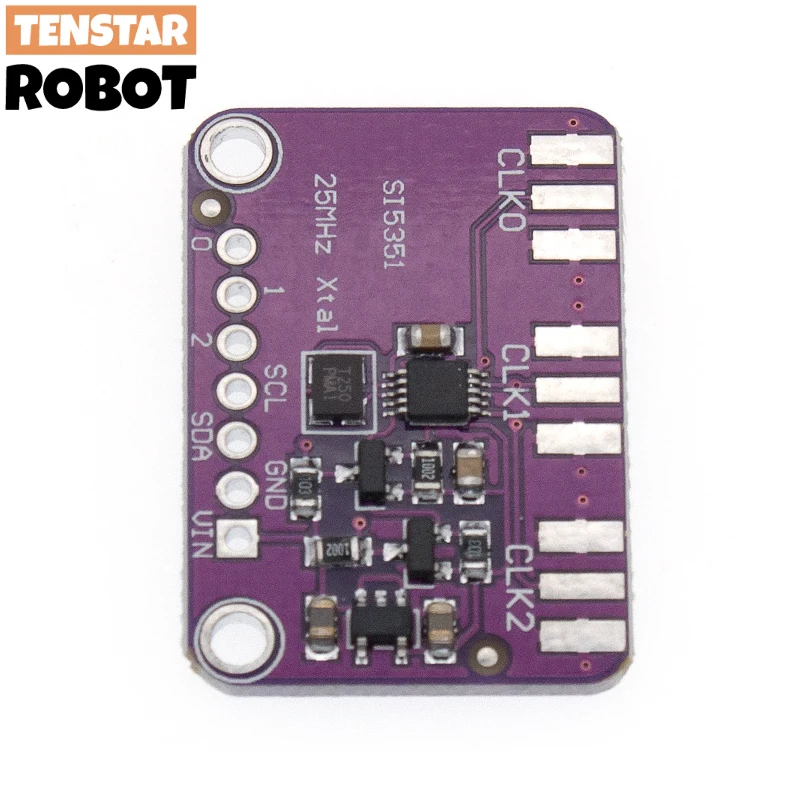

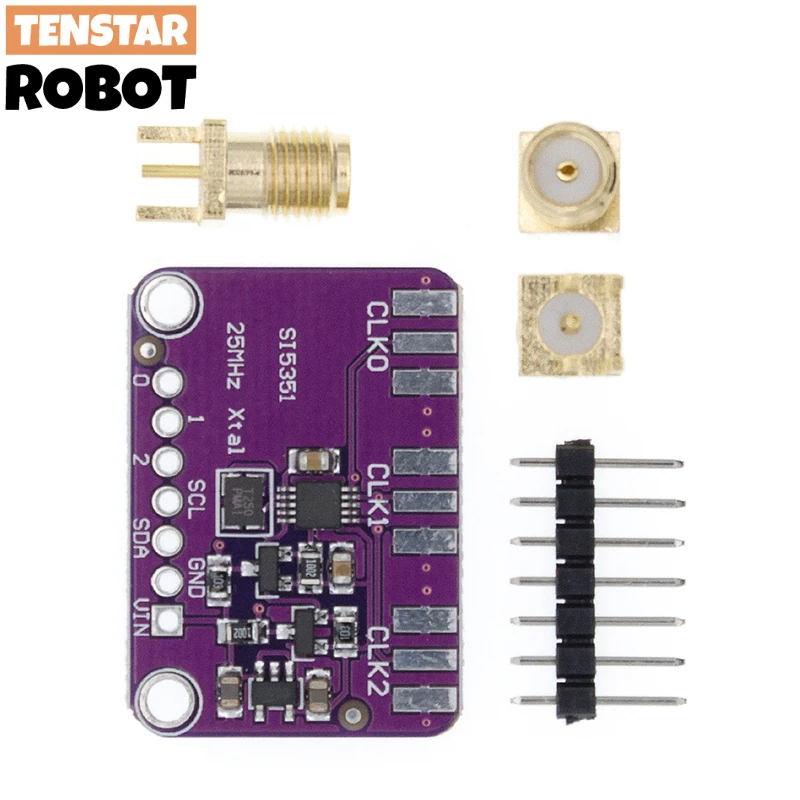

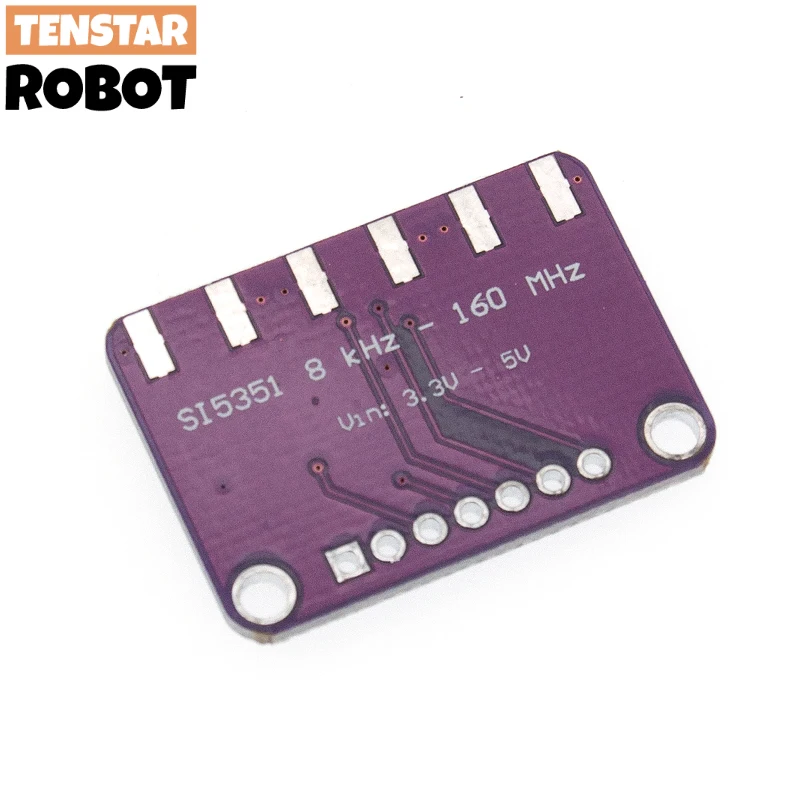

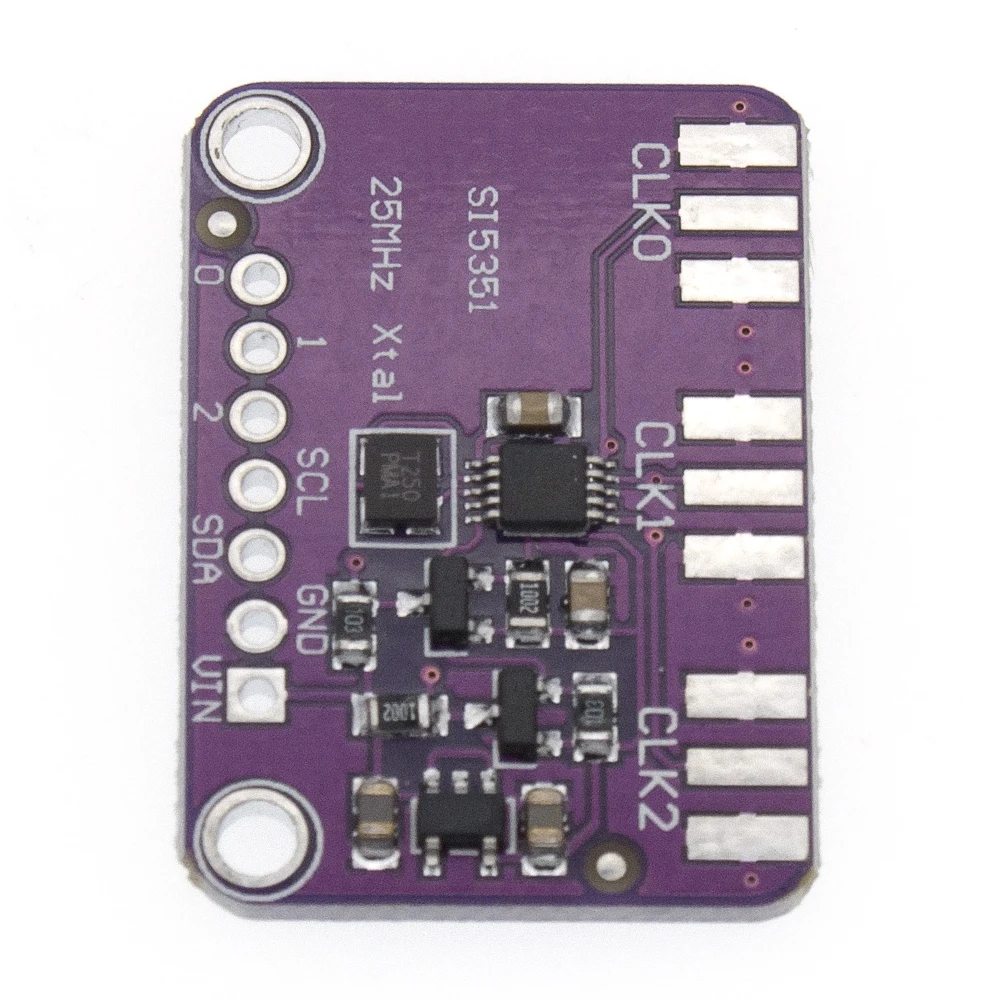

Colocamos este pequeño y práctico chip en su propia placa de conexión PCB, con un regulador LDO de 3,3 V para que pueda funcionar desde 3-5 VCC.También colocamos circuitos de cambio de nivel en las líneas I2C para que pueda utilizar este chip de forma segura con lógica de 3V o 5V.
¡Lo mejor de todo es que incluso tenemos un gran tutorial y una biblioteca para que comience! Nuestro código está diseñado para usarse con el microcontrolador Arduino y el IDE, pero se transporta fácilmente a su plataforma favorita con soporte I2C.
Opiniones de clientes
4 opinionesMe encanta este módulo. Lo usé para revivir un ATtiny13 al que lo configuré a 20MHz sin tener un cristal de 20MHz cerca. Puede configurar la frecuencia en cualquiera de las tres salidas de forma completamente independiente y la frecuencia de salida es muy precisa. Con esto, voy a crear mi propio generador de frecuencia con pantalla.
Funciones. Buena calidad. Usado para el lector de cartuchos SANNI V5
