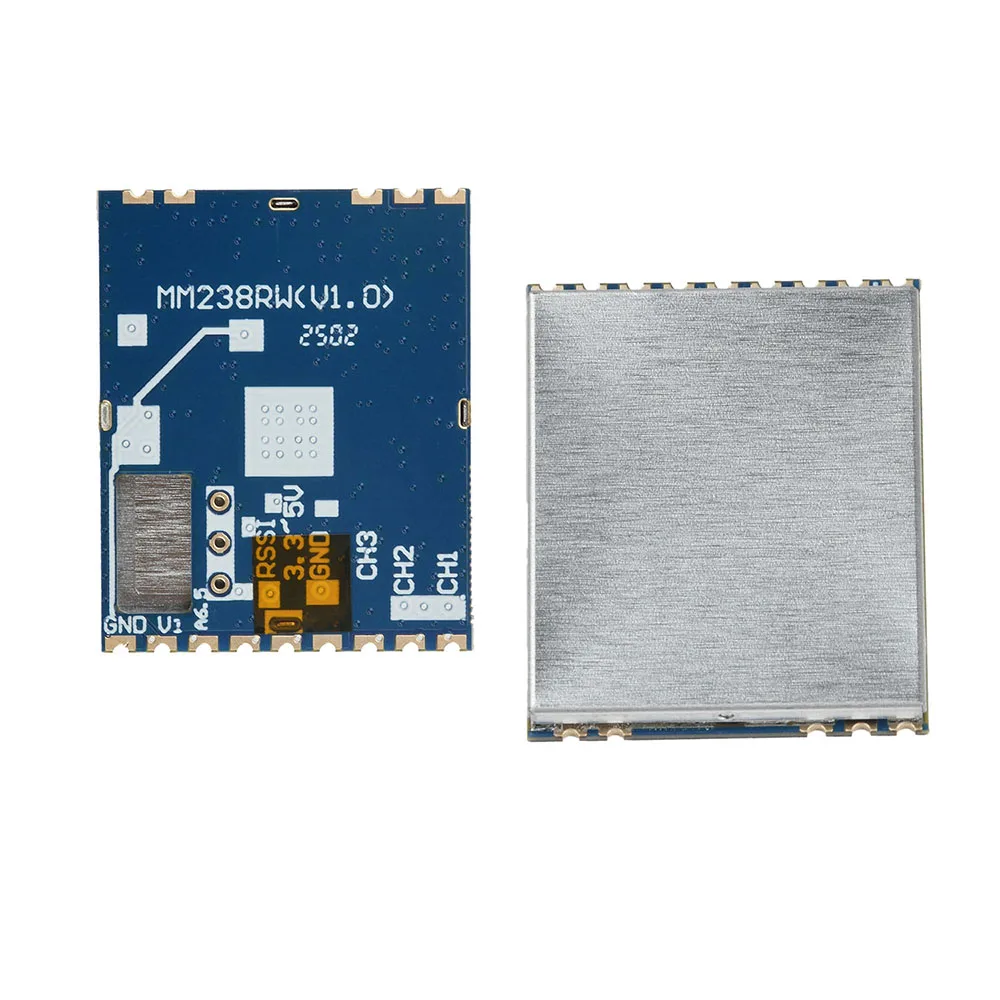

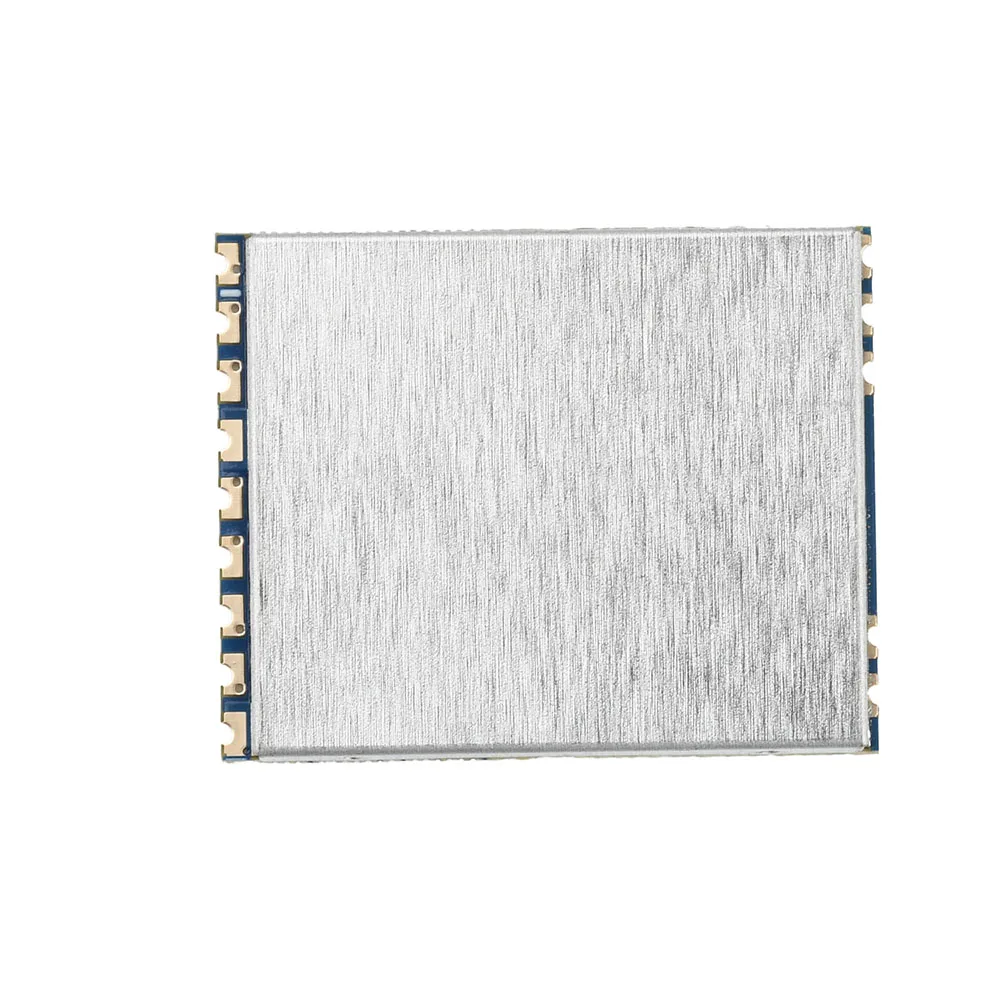

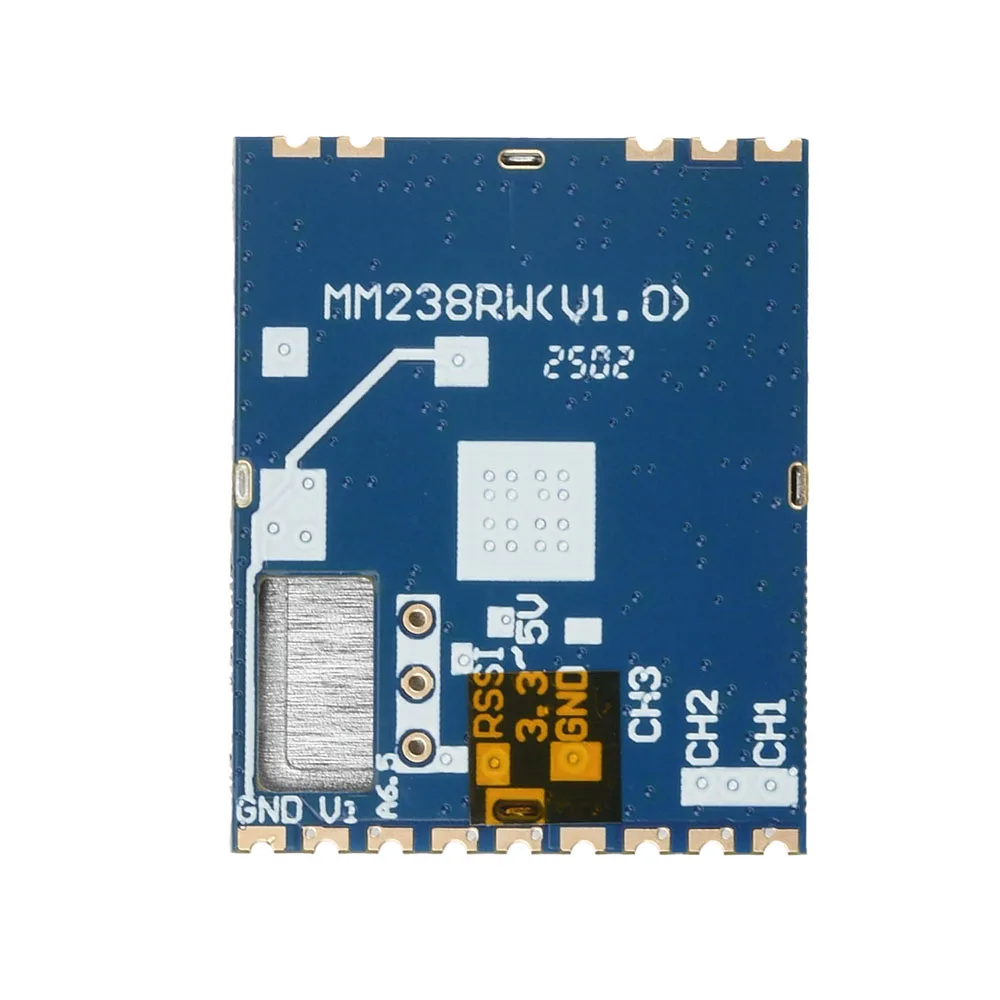

Módulo receptor de transmisión de vídeo inalámbrico DC 3.3-5V 5,8G MM238RW sin Audio

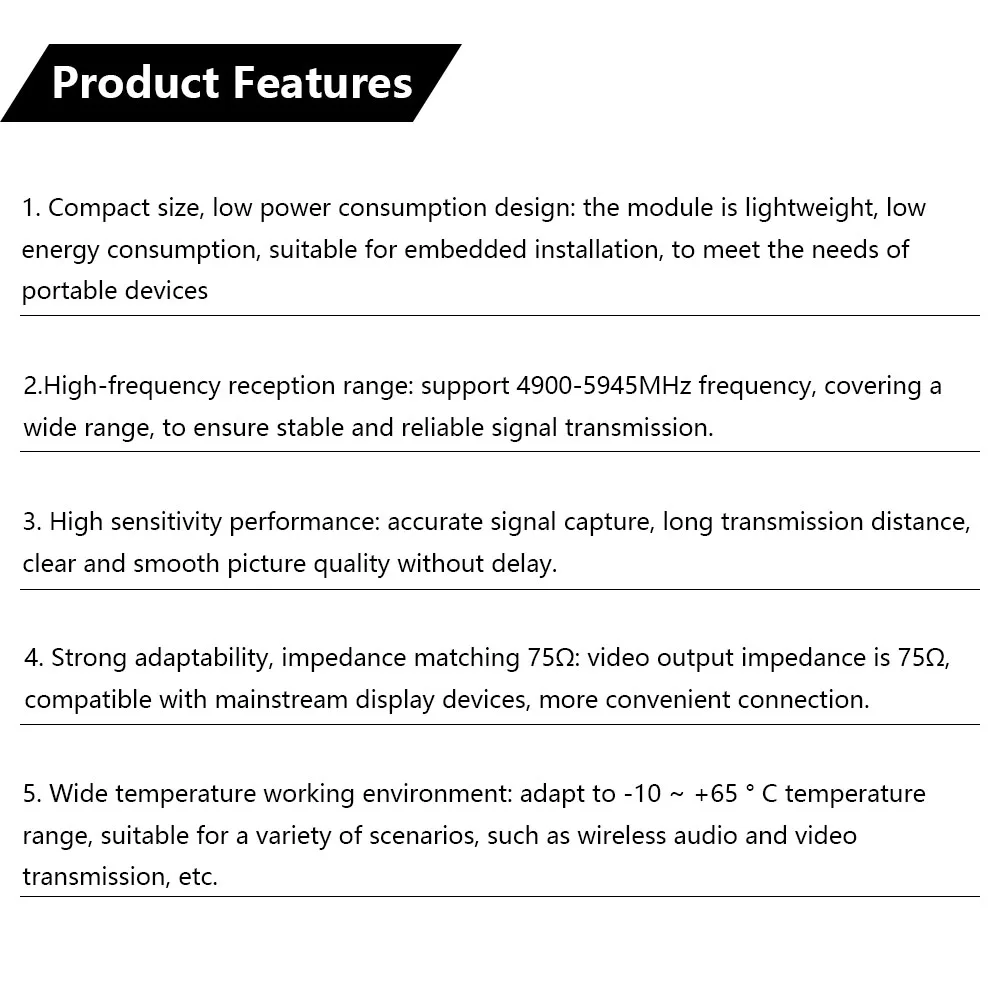

Características:
1.Tamaño compacto, diseño de bajo consumo de energía: el módulo es liviano, de bajo consumo de energía, adecuado para instalación integrada, para satisfacer las necesidades de equipos portátiles
2.Rango de recepción de alta frecuencia: admite una frecuencia de 4900-5945MHz, cubriendo un amplio rango, para garantizar una transmisión de señal estable y confiable.
3.Rendimiento de alta sensibilidad: captura de señal precisa, larga distancia de transmisión, calidad de imagen clara y fluida sin demora.
4.Fuerte adaptabilidad, adaptación de impedancia de 75 Ω: la impedancia de salida de video es de 75 Ω, compatible con dispositivos de visualización convencionales, conexión más conveniente.
5.Ambiente de trabajo de amplia temperatura: adaptarse a -10 ~ +65° Rango de temperatura C, adecuado para una variedad de escenarios, como transmisión inalámbrica de audio y video, etc.
Parámetro:
Características de CC
Voltaje de alimentación: 3,3-5,0 V
Consumo actual: 220 mA
Entorno operativo
Temperatura de funcionamiento: -10~+65°C
Temperatura de almacenamiento: -30~+85°C
Humedad de funcionamiento: 85% RH
Radiofrecuencia
Rango de frecuencia de recepción: 4900-5945MHz
Entrada VSWR: 2:1
Demodulación: FM/PLL
Frecuencia IF: 480MHz
Impedancia del puerto de antena: 50Ω, tipoP.
Estabilidad de frecuencia del oscilador local: ±100kHz
Precisión de frecuencia del oscilador local: ±100 kHz
Control del oscilador local: PLL
Fuga de oscilación local de entrada: -55dBm
Sensibilidad de recepción: -90dBm
Rango de nivel de entrada: -90 dBm ~ +5 dBm
Vídeo
Impedancia de salida de vídeo: 75Ω, TyP.
Nivel de salida de vídeo: 1±0,2Vp-p
Polaridad del vídeo: negativa
Respuesta de frecuencia de vídeo: ±5 dB, máx. 50 Hz ~ 6 MHz
Ganancia diferencial: ±5 %, Máx.
Fase diferencial: ±5 Deg, máx. 3 dB Ancho de banda IF: 16,5 MHz Relación S/N: 38 dB, Grado mínimo, máx.
Ancho de banda IF de 3 dB: 16,5 MHz
Relación señal-ruido: 38 dB, mín.

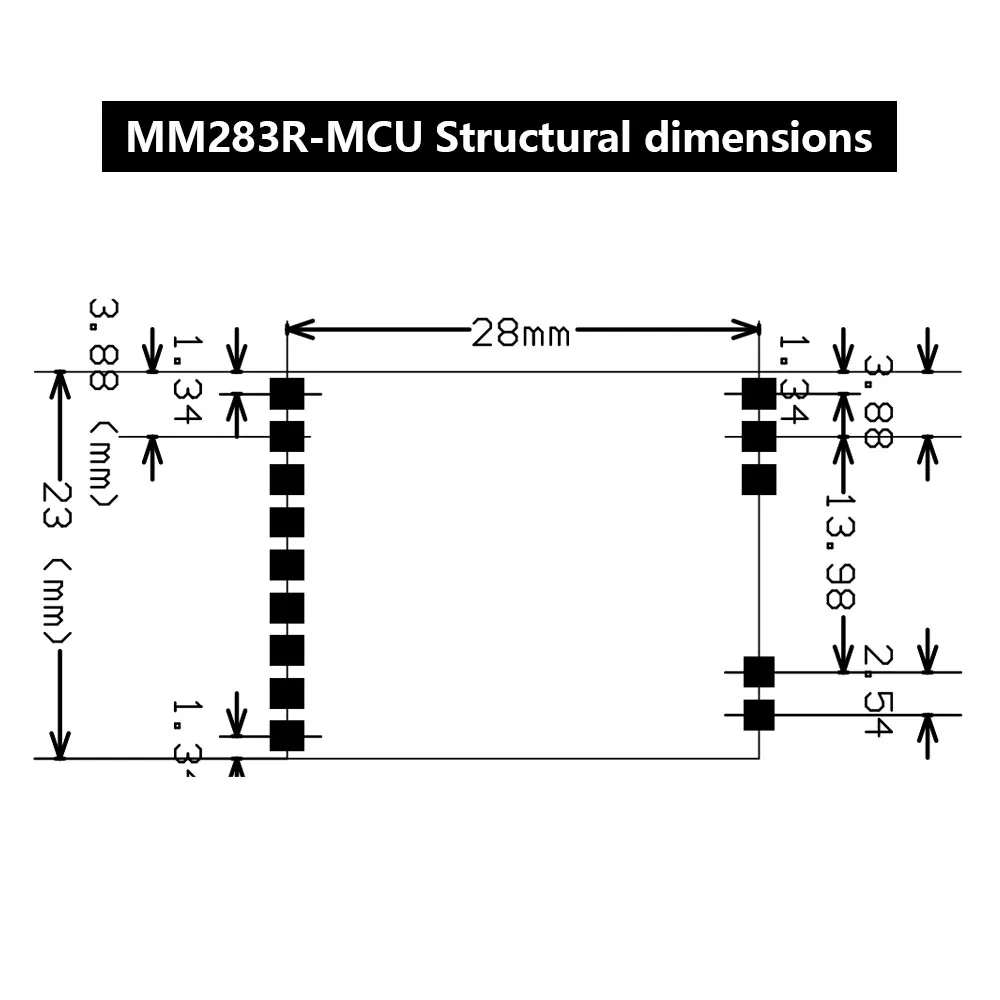

Tamaño del producto: 28*23*3mm
El paquete incluye:
Módulo * 1
