Descripción
Características:
1.El producto está fabricado con materiales de alta calidad con calidad garantizada.
2. Diseño de tamaño ultra pequeño, regulador de control de temperatura inteligente del ventilador PWM de cuatro cables de 12 V que puede apagar el ventilador a la fuerza.
3.Control MCU, configuración precisa, guardado automático, soporte para operación manual
4.49 combinaciones de zonas de temperatura, 3 modos de apagado y 3 modos de señal
5.Rendimiento estable del producto y larga vida útil
Introducción del producto:

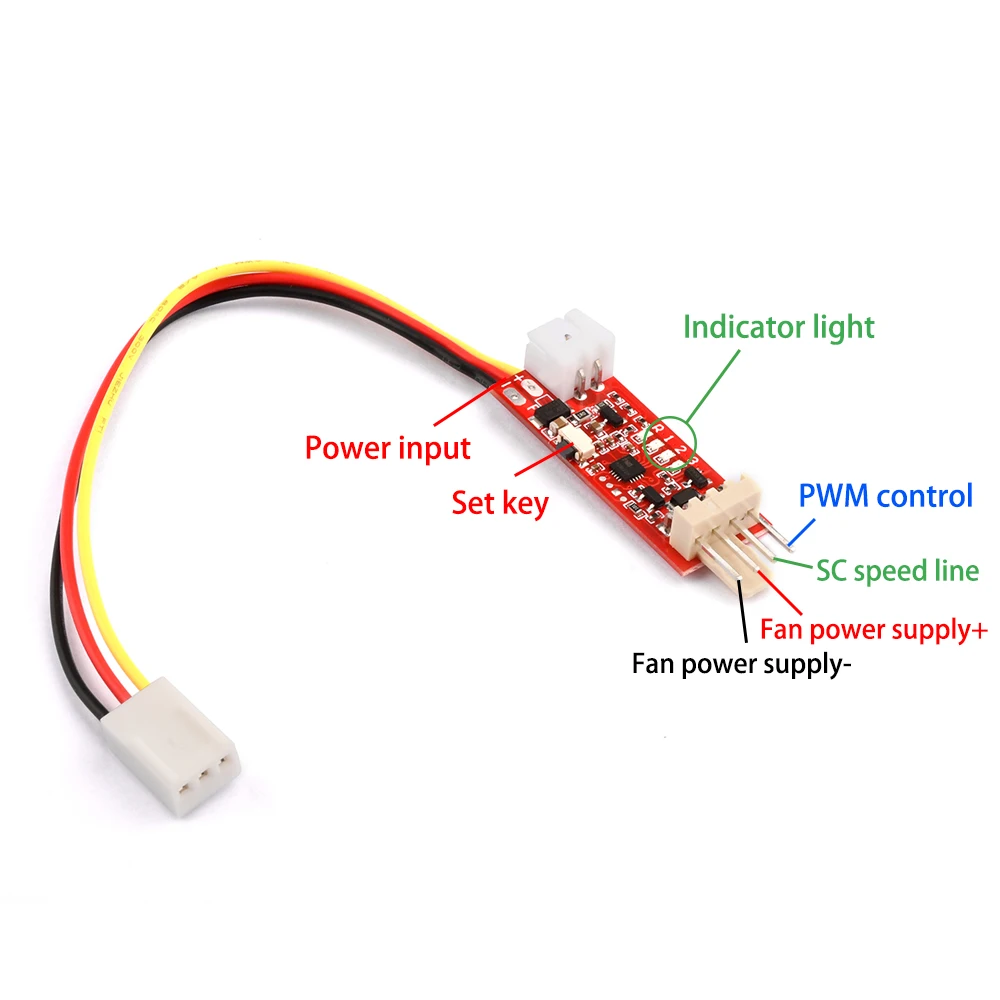

1.Este controlador solo puede controlar un ventilador PWM estándar de 4 cables de 12 V.La velocidad del ventilador se controla a través de señales PWM y el cambio de velocidad real del ventilador se ve afectado por el propio diseño del ventilador.No se puede ajustar la velocidad para ventiladores normales de 2 a 3 cables.
2.¡Este controlador participa en el control de energía y el circuito no se puede conectar al revés!Si se conecta al revés, es posible que queme la posición del fusible "F" en la placa de circuito.
Parámetros:
Voltaje de funcionamiento: DC12V (rango de trabajo de la placa DC 9,5-15V)
Control de corriente del ventilador: no superior a 1,2 A (los ventiladores de corriente más grandes se pueden controlar a través de relés externos)
Autoconsumo del circuito: no superior a 20 mA
Modo de señal PWM: 25KHZ Vpp=5V
Modelo de sonda de temperatura: 50K B=3950
Temperatura de funcionamiento del circuito: -10℃ a 60℃
Resistencia a la temperatura de la sonda: cabeza negra pequeña 120℃ sonda de anillo circular 110℃
Tamaño de la placa: 36 mm * 13 mm * 9 mm (excluyendo la interfaz), la interfaz del ventilador se extiende 7 mm
Configuración predeterminada de fábrica: Salida de regulación de velocidad básica Po=20%, temperatura de aceleración Tu=30℃, rango de control de temperatura Td=5℃ (35℃ velocidad máxima), Tu-2℃ (28℃), apagado del ventilador, modo de avance de señal
Atención:
1.La corriente del ventilador no debe exceder 1,2 A.
2.El controlador no participa en la medición de velocidad.
Explicación de la configuración del modo de señal:
Modo avance: utilizado para ventiladores convencionales, con variación avance PWM y un valor de salida completo de 100
Modo inverso: utilizado para ventiladores de sincronización inversa convencionales, PWM cambios en reversa, con una salida completa de 0
Modo 80% inverso: utilizado para ventiladores especiales de sincronización inversa, con variación inversa y una salida completa de 20
Rango de voltaje de funcionamiento de la placa: DC9,5-15V
Indicación de estado anormal:
La luz sin salida "1" parpadea rápidamente: el voltaje de la fuente de alimentación es demasiado bajo
No hay luz de "3" de salida parpadeando rápidamente: voltaje de la fuente de alimentación demasiado alto

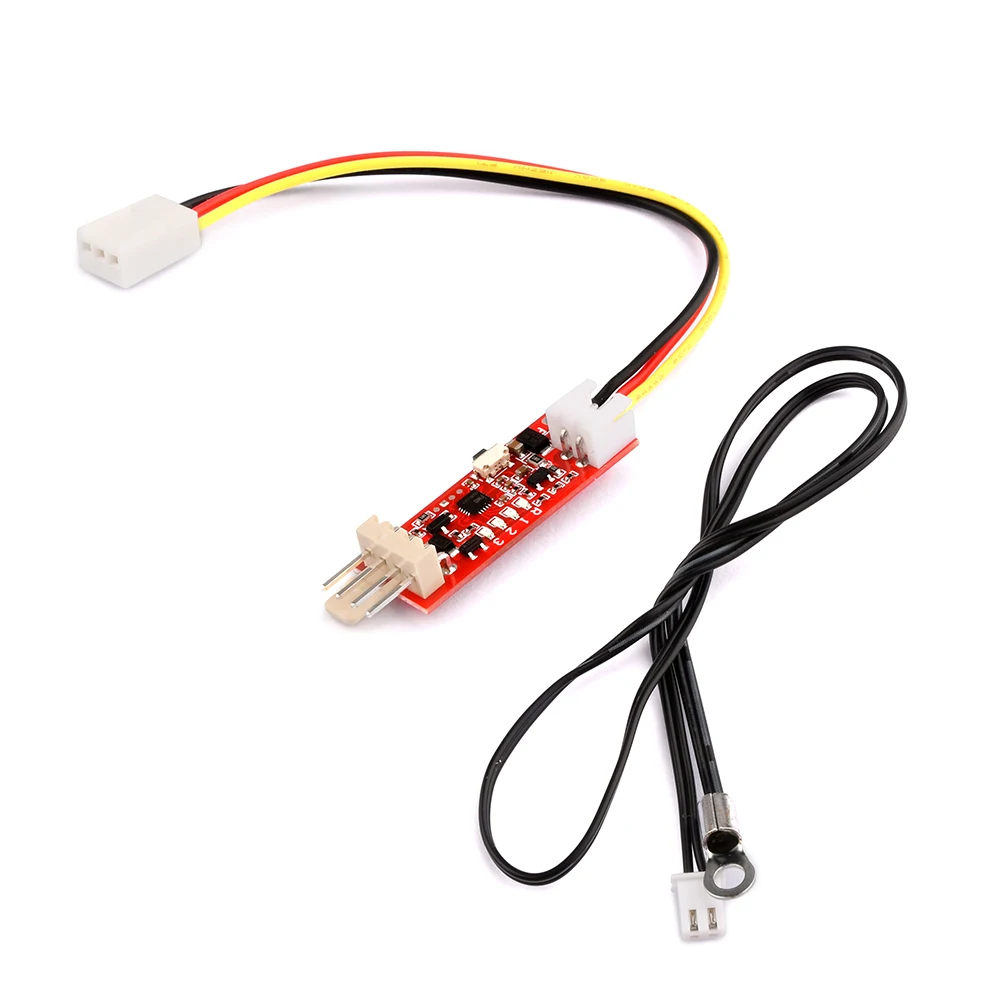

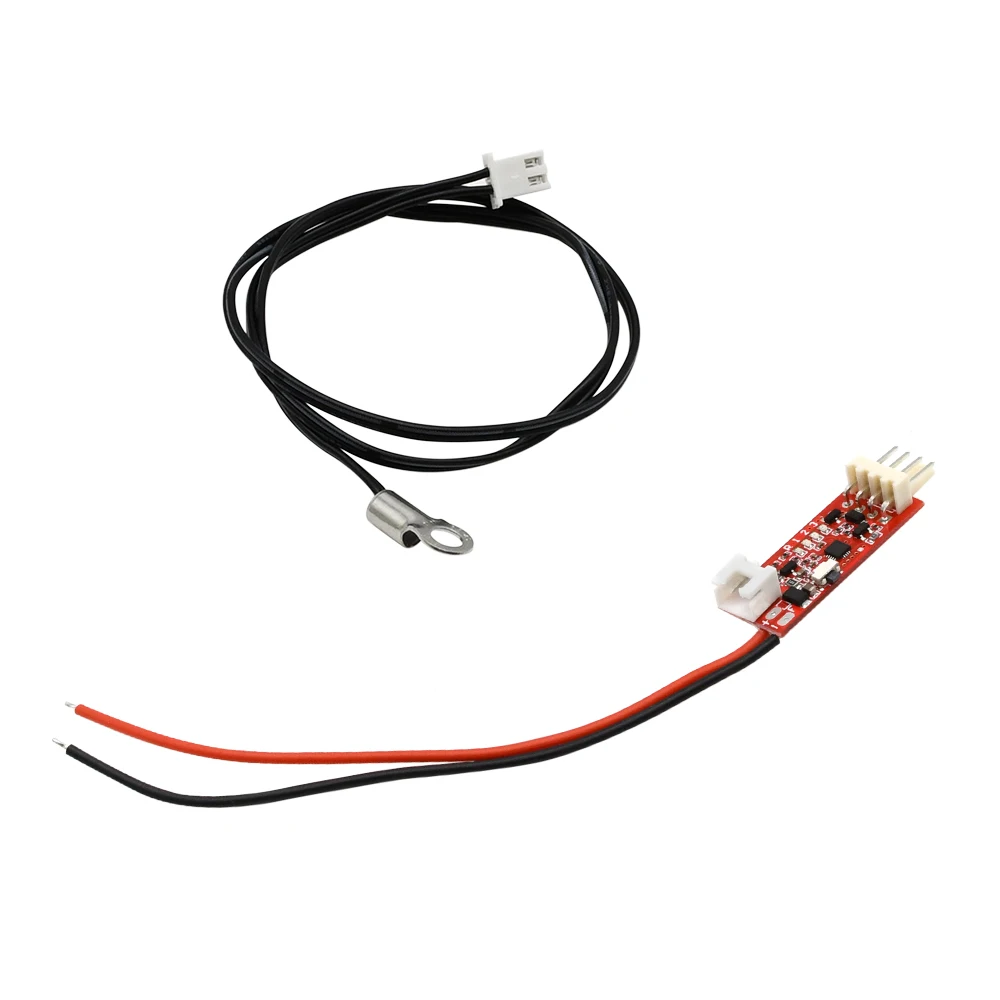

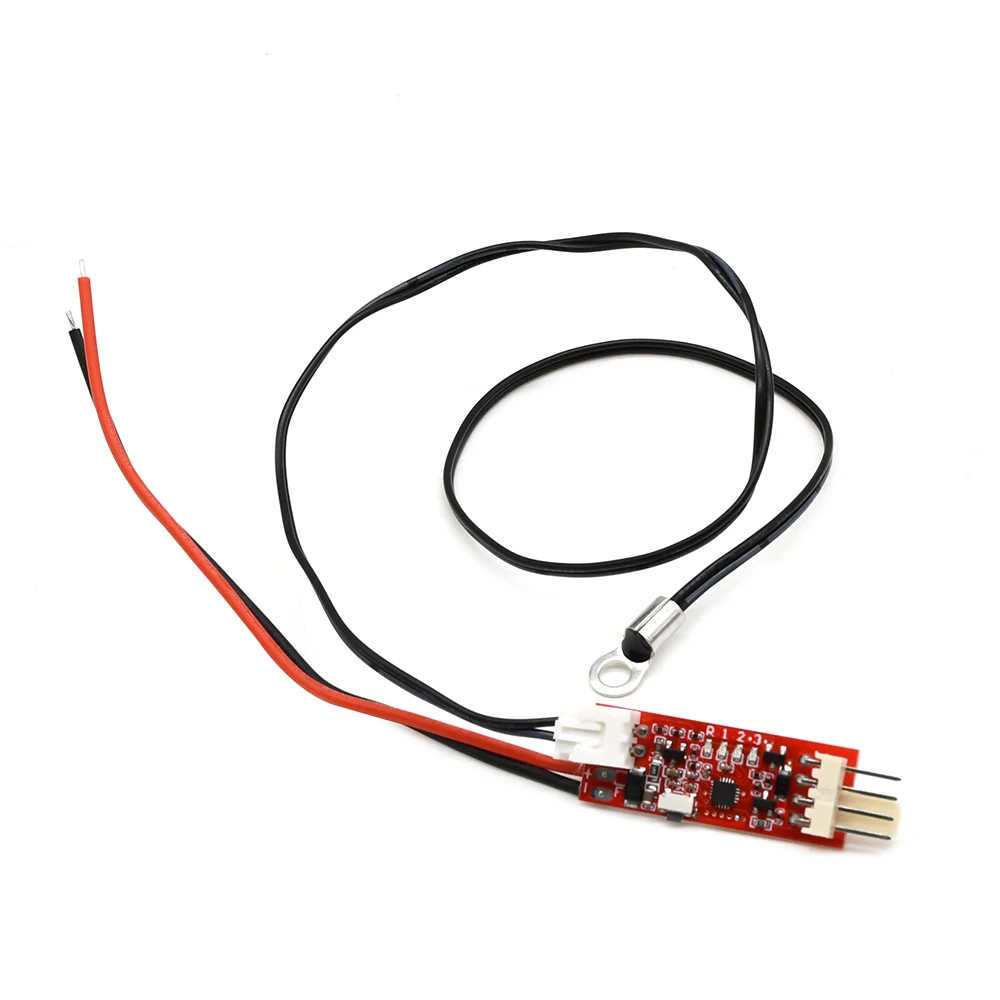

El paquete incluye:
Módulo de control de velocidad X1
Cable de sonda X1
