Descripción
Descripción:
1.Utilice materiales de alta calidad con calidad garantizada.
2.Tamaño pequeño y apariencia exquisita.
Controlador de velocidad de control de temperatura del ventilador de 3,2-3 cables
4.Admite ventilador de rango de corriente de 0,2-2 A
5.Amplia gama de aplicaciones
Parámetros:
Voltaje de alimentación de diseño: DC12V
Rango de voltaje: DC9,5-14.5V (voltaje de funcionamiento del circuito, preste atención al rango de voltaje del ventilador)
Autoconsumo del circuito: menos de 70 mA (probado a 12 V)
Corriente del ventilador: 0,2-2 A (el efecto de control se deteriora por debajo de 0,2 A)
Rango de medición de temperatura: -9,9-99.9℃
Error de medición de temperatura: el error dentro del rango de 0-50℃ es menos de 1.2℃, y el error en otros rangos es inferior a 2℃

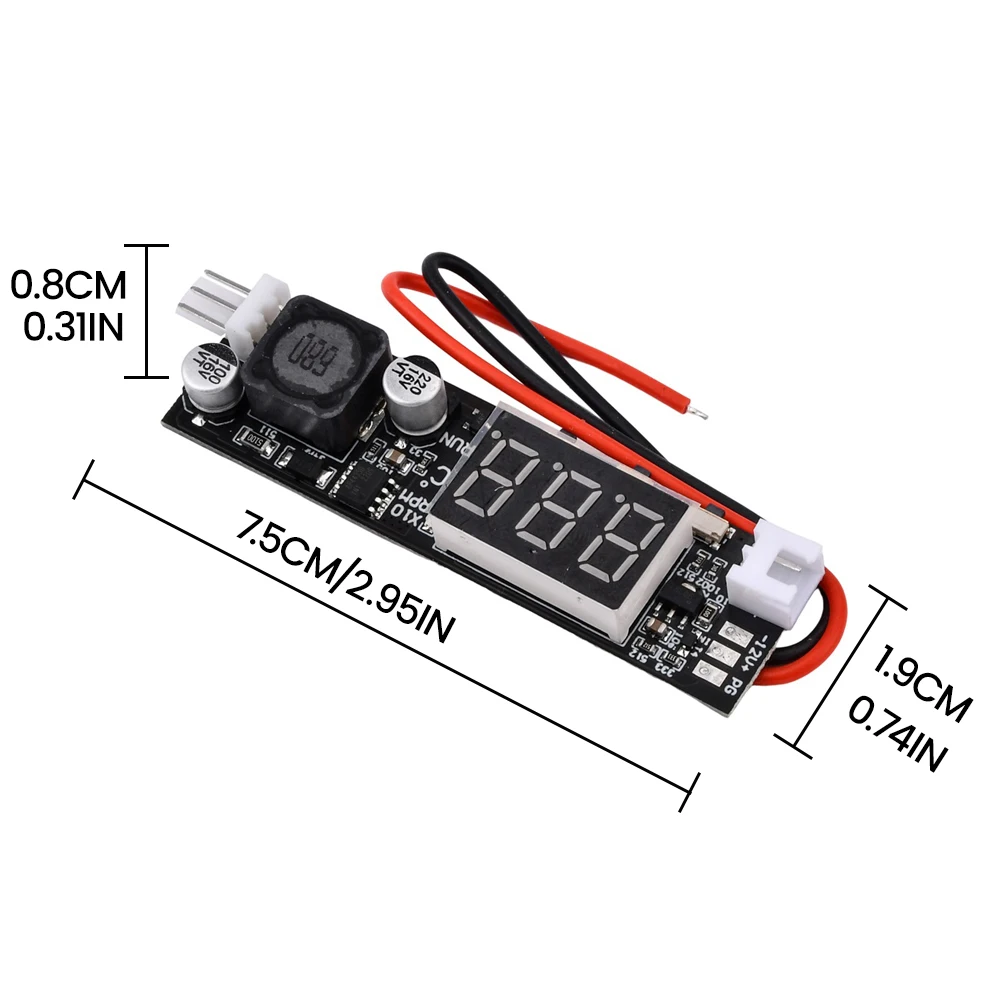

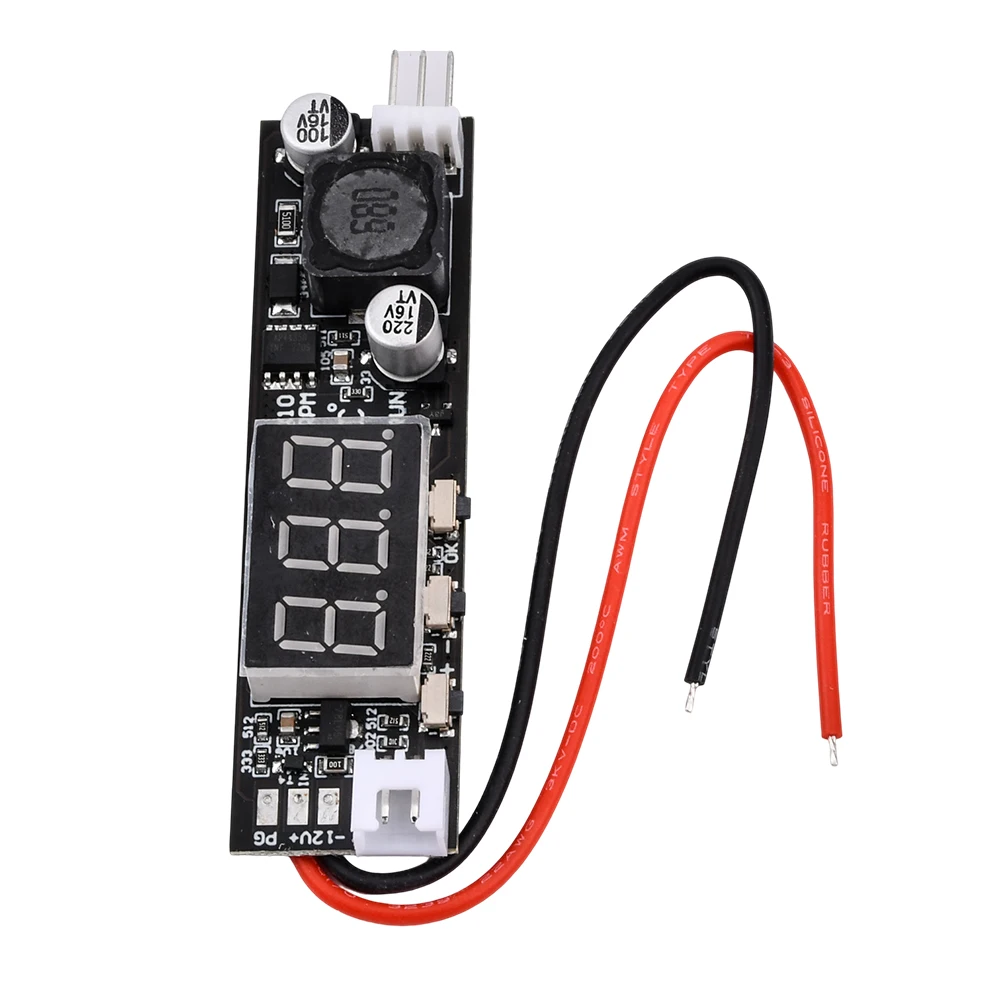

Tamaño de la placa de circuito: 70 * 19 * 11 (largo, ancho, alto, mm, sin incluir interfaces sobresalientes)
Configuración predeterminada de fábrica: temperatura de aceleración (arranque) 30℃, temperatura de máxima velocidad 35℃, temperatura de apagado 28℃, producción básica 20

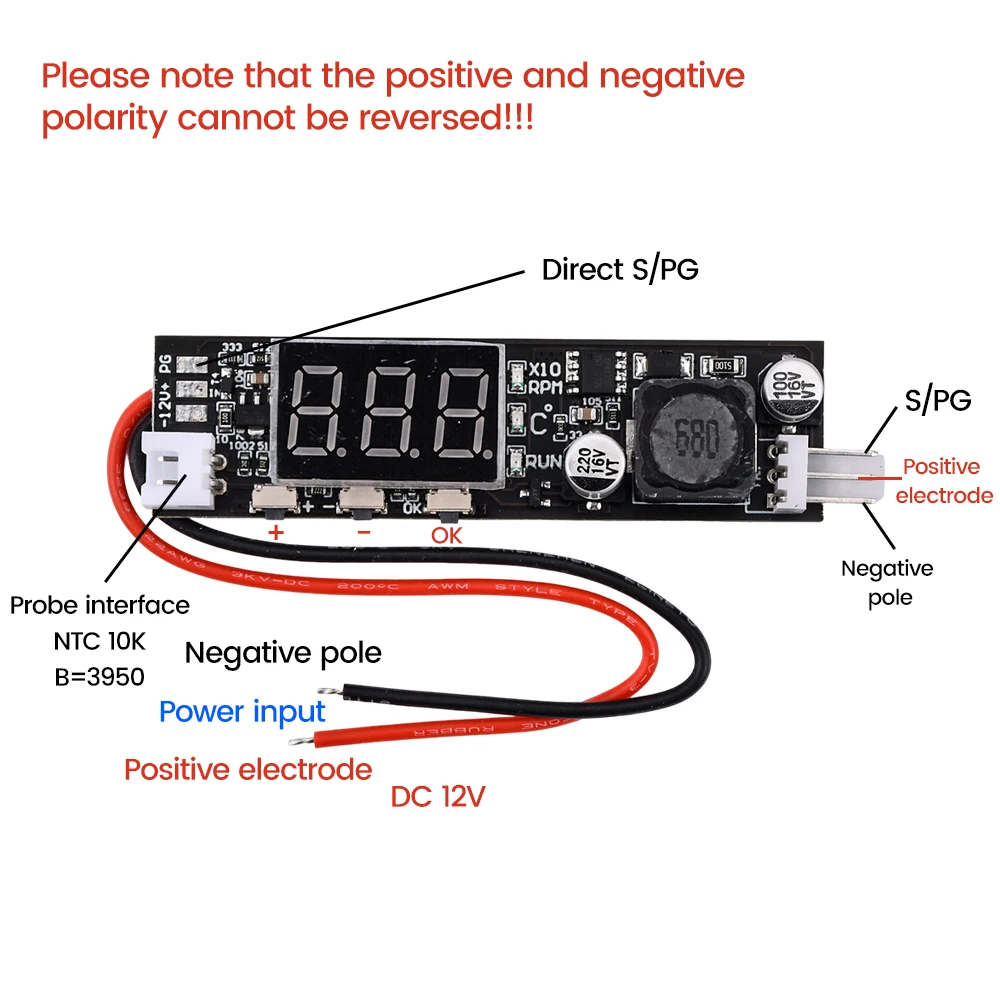

Descripción clave:
Botón "+" y "_": Cambie la pantalla durante el funcionamiento y aumente el valor durante la configuración de parámetros (presione prolongadamente para aumentar o disminuir continuamente)
El botón "OK" tiene dos funciones:
1.En el modo de trabajo, presione brevemente para ingresar a la configuración de salida inherente, es decir, configuración de regulación de velocidad manual, con un rango de 1-100.Presione brevemente nuevamente para guardar y salir.
2.En el modo de trabajo, mantenga presionado para ingresar a la configuración de parámetros de temperatura.Después de ingresar, use los botones "+" y "-" para modificar los parámetros y presione brevemente el botón "OK" para cambiar entre los elementos de configuración.Configure la temperatura de aceleración "L * *", temperatura de velocidad máxima "H * *", apague la temperatura "C * *" y presione brevemente el botón "OK" nuevamente para guardar y salir de la configuración.Si no se realiza ninguna operación durante un período prolongado, el sistema saldrá automáticamente sin guardar datos.
Descripción detallada de los parámetros de temperatura:
L_ * * ": Temperatura de aceleración, rango 5-94℃.Cuando la temperatura sube y excede esta temperatura, el voltaje del ventilador aumenta con la temperatura.
"H * *": Temperatura de máxima velocidad, rango L * *+5-99℃.Cuando la temperatura alcanza o excede esta temperatura, el rendimiento completo y el ventilador está a máxima velocidad.
"C * *": Apagar la temperatura, con un rango de 0-L * * -2℃.Cuando esta configuración es superior a 0, la función de apagado de baja temperatura está habilitada.Cuando la temperatura baja por debajo de esta temperatura, la salida del ventilador se apaga, el ventilador deja de funcionar y la luz "RUN" se apaga.Cuando el ventilador se apaga y la temperatura sube por encima de la temperatura de aceleración "L * *", reinicie la salida del ventilador.Si este parámetro está configurado en 0, la función de apagado de baja temperatura fallará y siempre emitirá de acuerdo con el valor de salida inherente a bajas temperaturas.
Nota: La diferencia entre "H * *" y "L * *" no puede ser inferior a 5, y "C * *" debe estar al menos 2 por debajo de "L * *".Si el valor rompe el valor de diferencia de temperatura anterior al modificar los parámetros, ¡el programa ajustará automáticamente los otros dos parámetros!

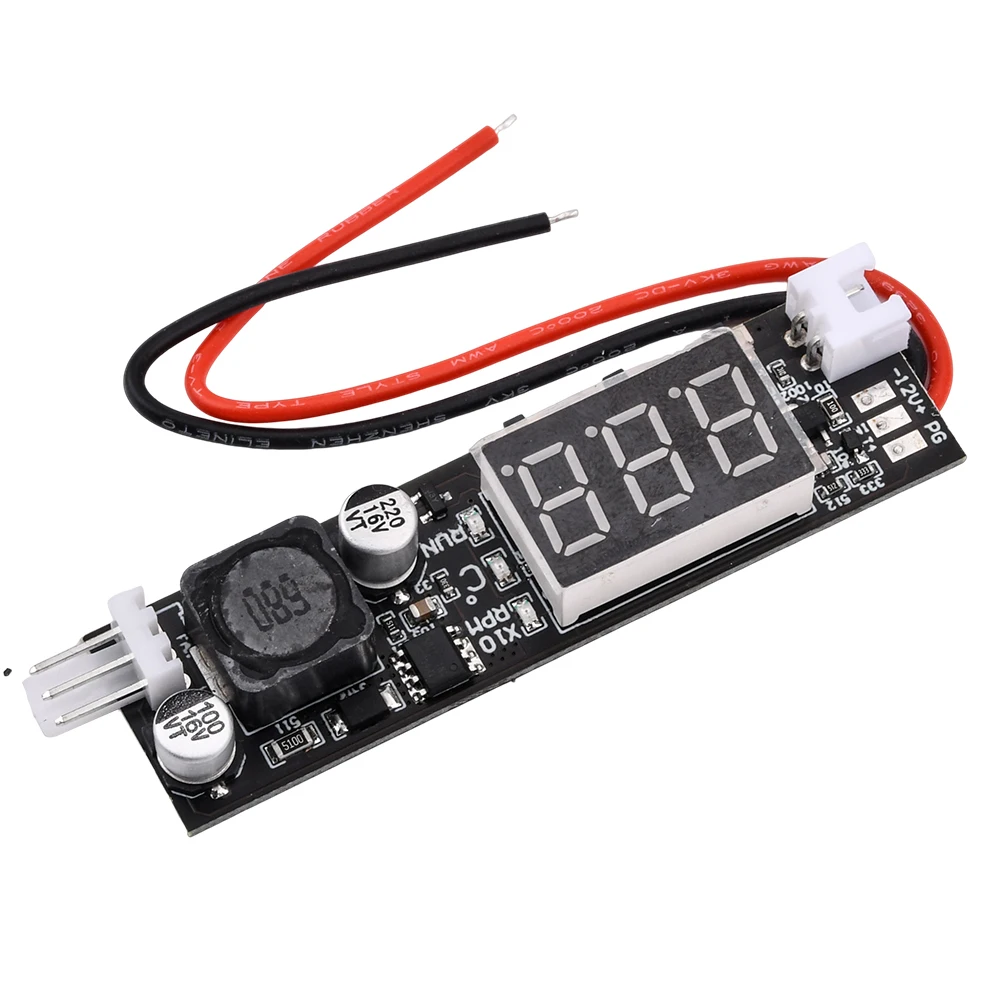

Descripción de la pantalla:
Tubo Nixie de tres dígitos: muestra parámetros y valores específicos.
LED "X10 RPM": la unidad de velocidad se enciende, y el tubo Nixie muestra la velocidad del ventilador.El valor multiplicado por 10 es la velocidad medida real.Por ejemplo, si se muestra 256, la velocidad real del ventilador es 2560RPM (r/min).
LED "℃": la luz de la unidad de temperatura, que se enciende, y el tubo Nixie muestra la temperatura medida por la sonda de corriente.
LED "RUN": Luz indicadora de funcionamiento del ventilador, se enciende cuando el ventilador está funcionando y se apaga cuando el ventilador está apagado.
El paquete incluye:

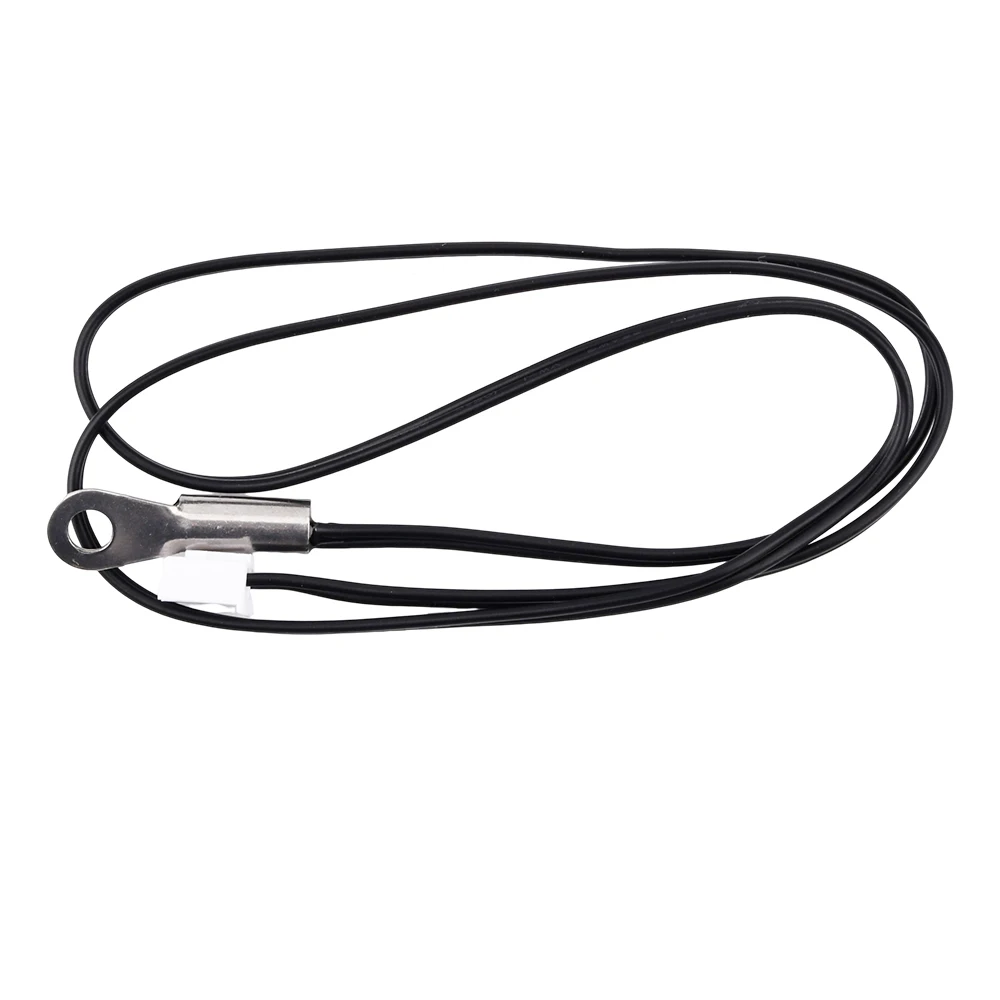

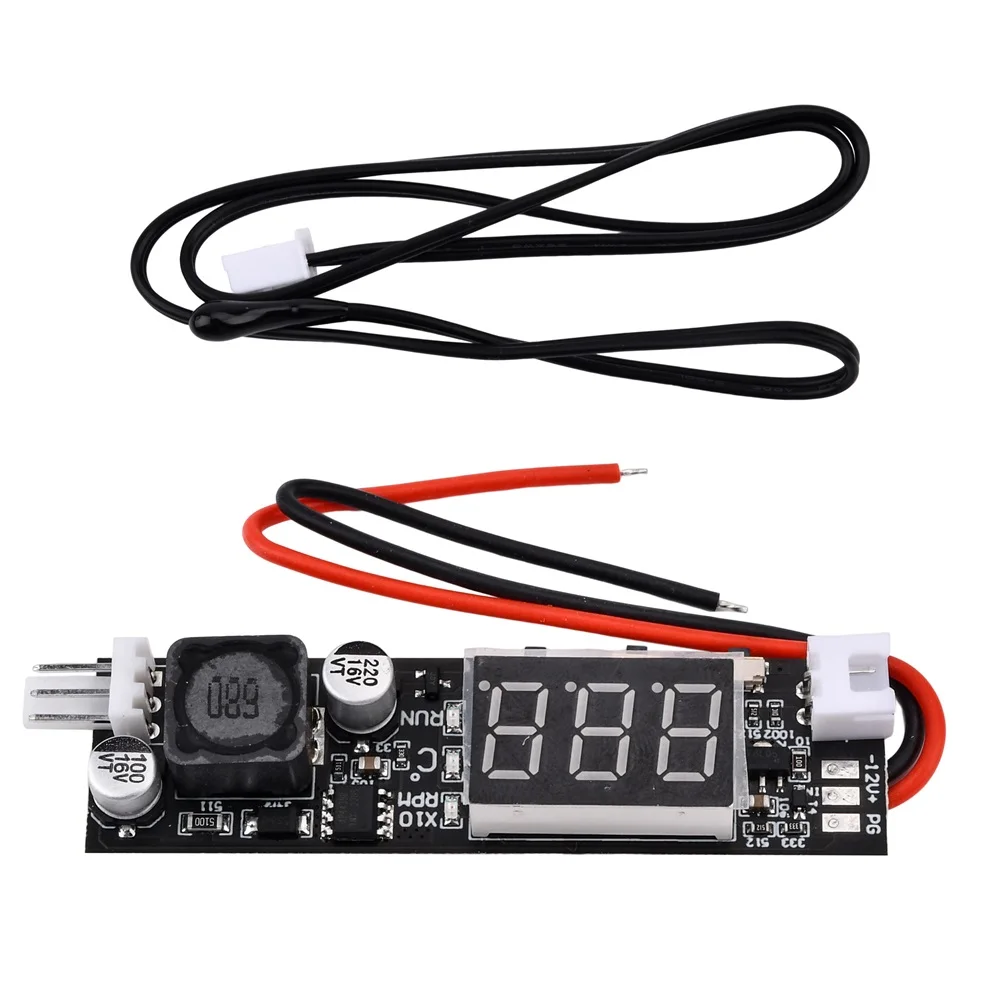

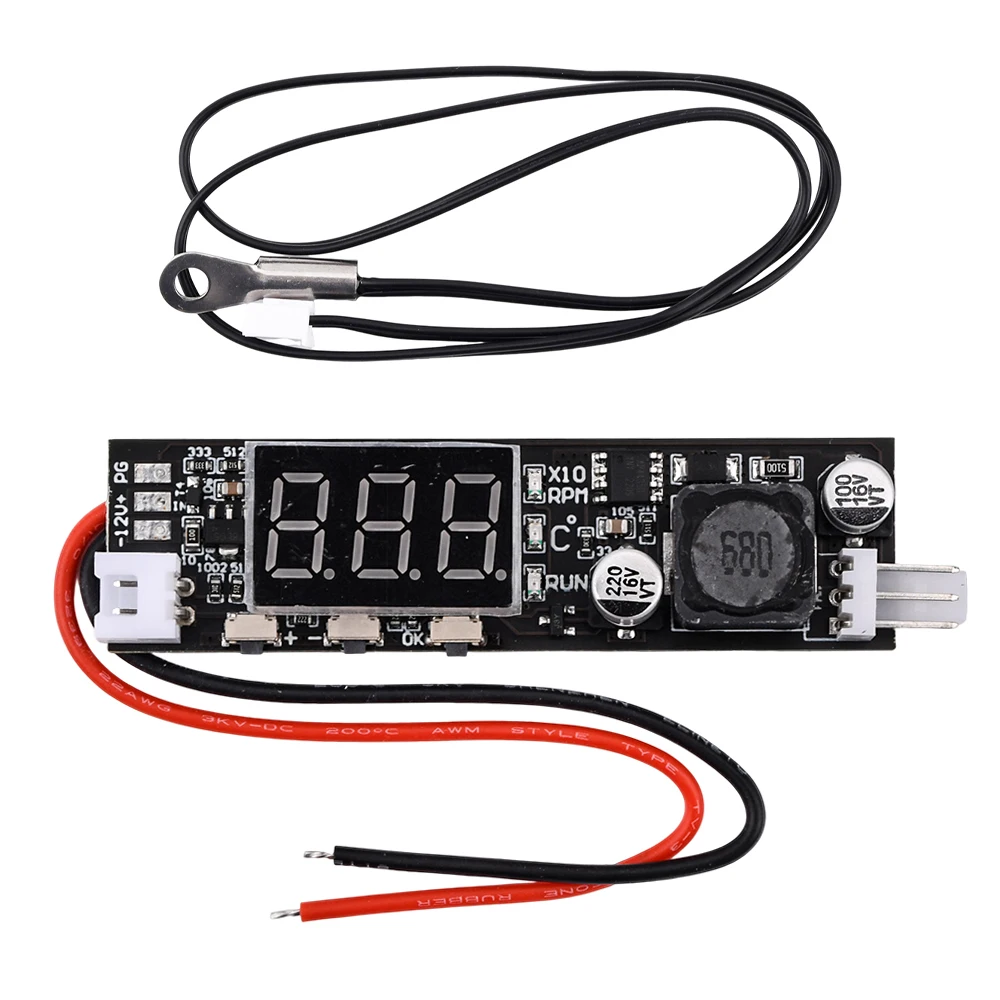

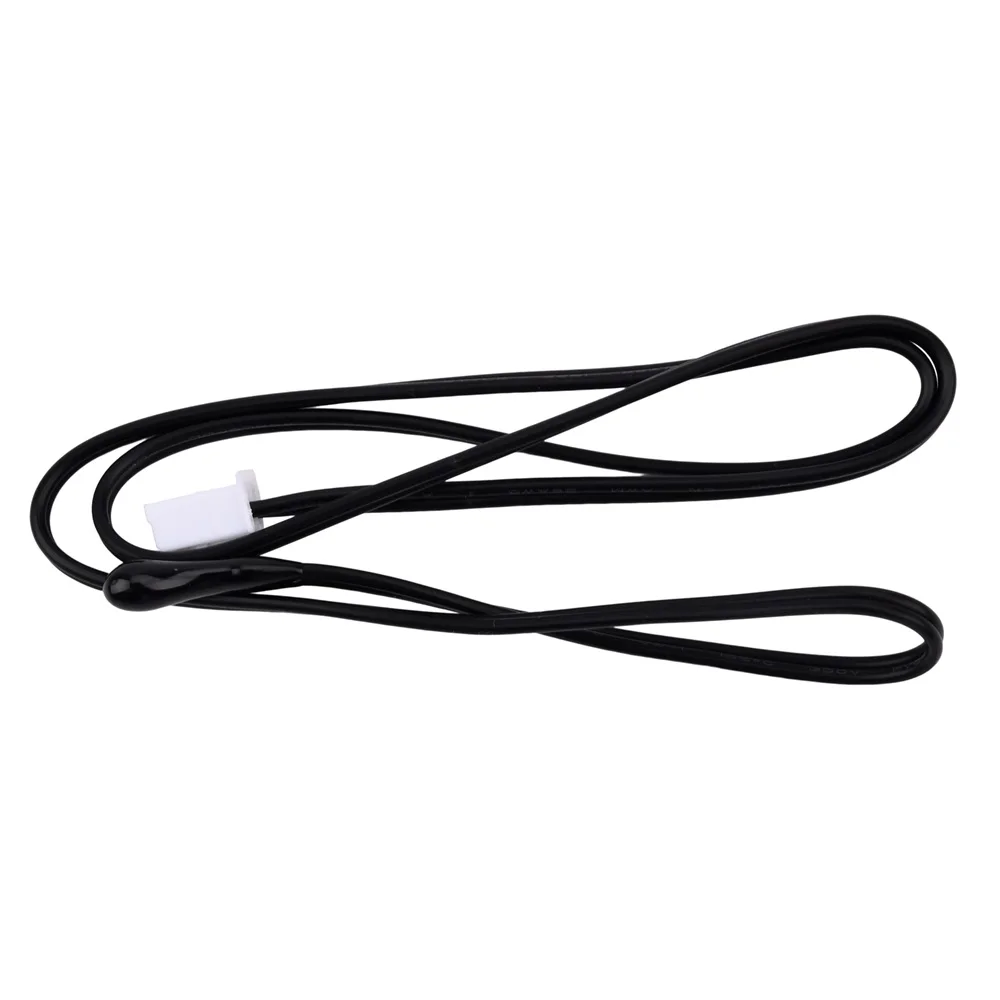

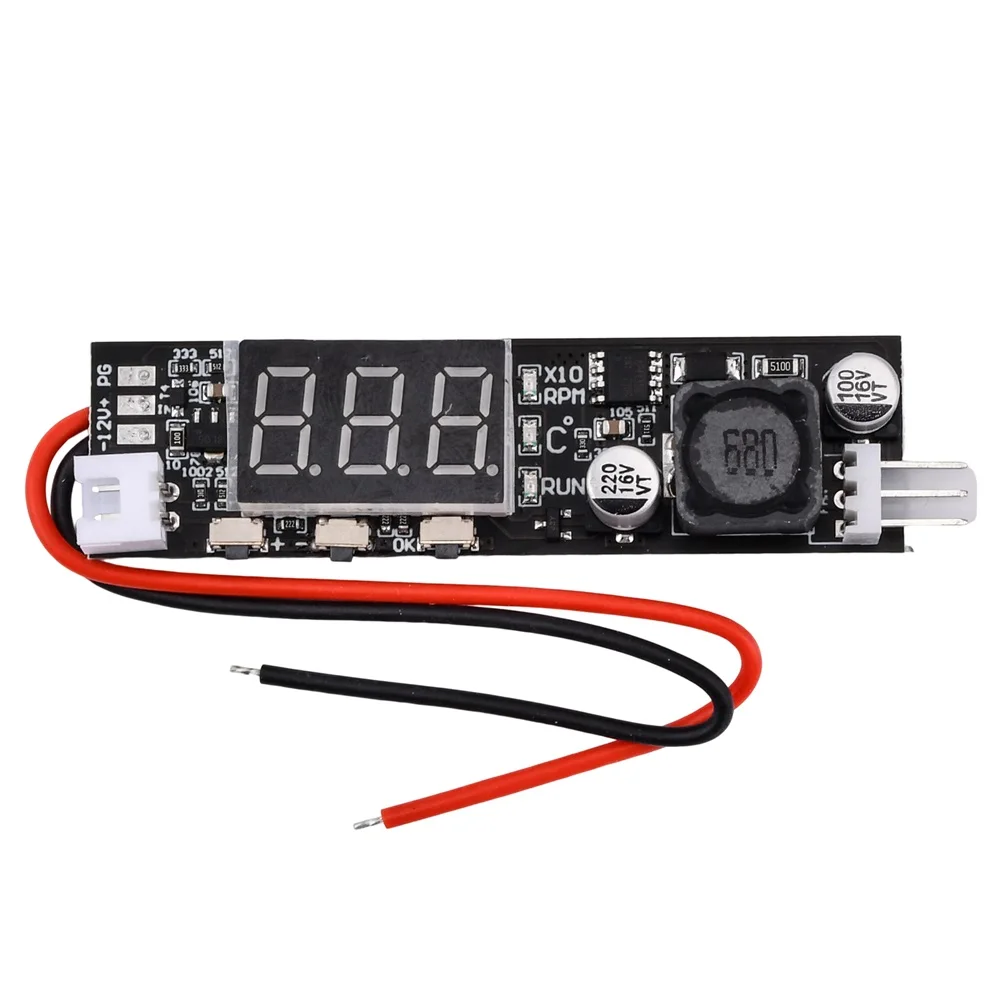

1 x DC 12V 2A PWM 2-3 cables ventilador Control de temperatura controlador de velocidad chasis ordenador módulo de reducción de ruido NTC B 10K 3950 sonda
