Descripción
Principio de funcionamiento:

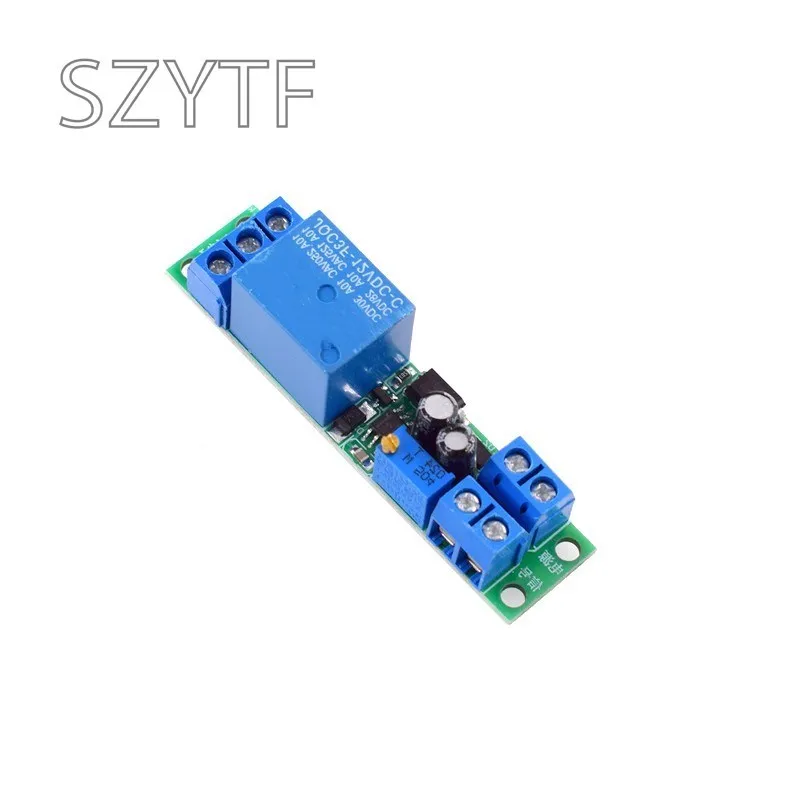

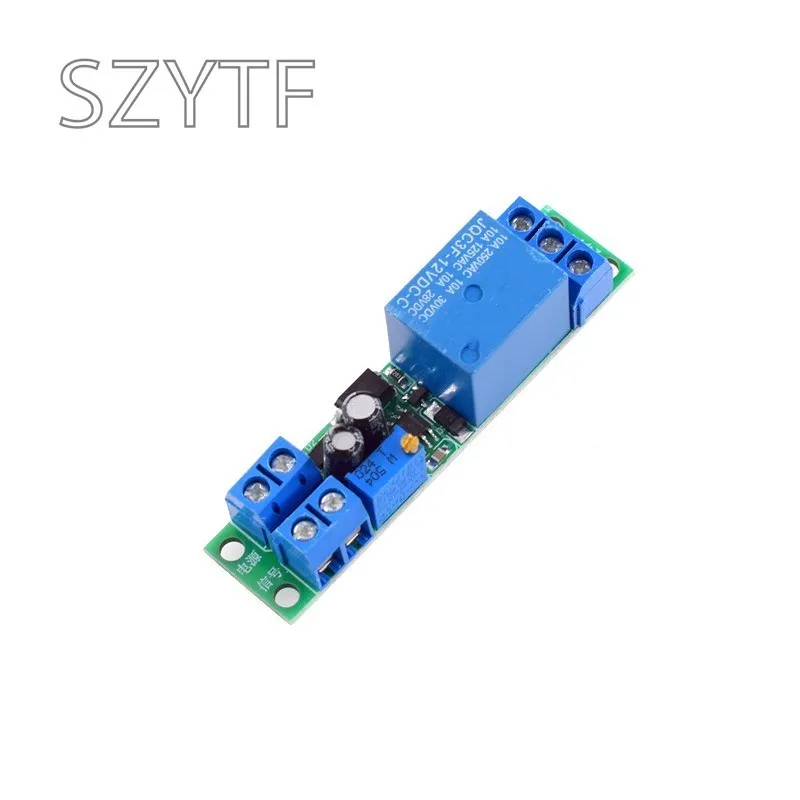

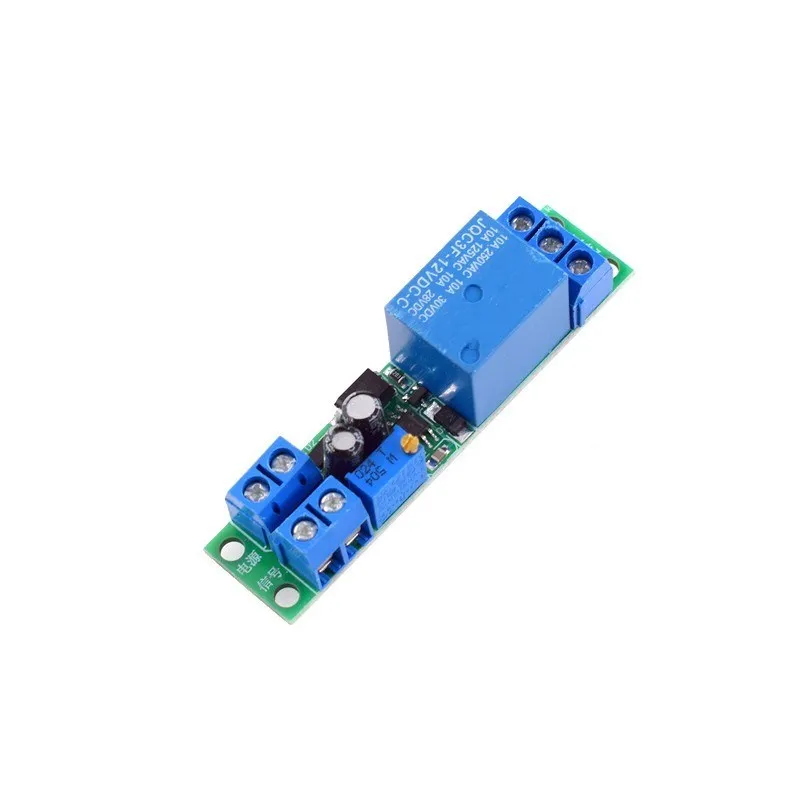

Este módulo es un módulo de retardo de activación de señal externa.
En concreto: 1)-- a- 2)-- a- 3)-- A-4).
1) Suministre energía al módulo (12v o 5V), y el relé se activará inmediatamente (en este momento, el estado del terminal de salida del módulo es: conducción normalmente abierta y pública, normalmente cerrada y desconexión pública)
2) El relé se desconecta después de un retraso de 0-25 segundos (en este momento, el estado de salida del módulo es: normalmente abierto y desconexión pública, normalmente cerrado y conducción pública)
3) Manténgase desconectado hasta que se active la señal de activación externa, el relé volverá a activarse
4) Después de la activación exitosa, el relé se desconectará después de un retraso de 0-25 segundos. Nota: Si la señal de disparo siempre está encendida, siempre se cerrará hasta que la señal de disparo desaparezca. Abierto. (En este momento, el relé vuelve al estado anterior al disparador, normalmente abierto y desconexión común, normalmente cerrado y conducción común).
Además:
Características del módulo:

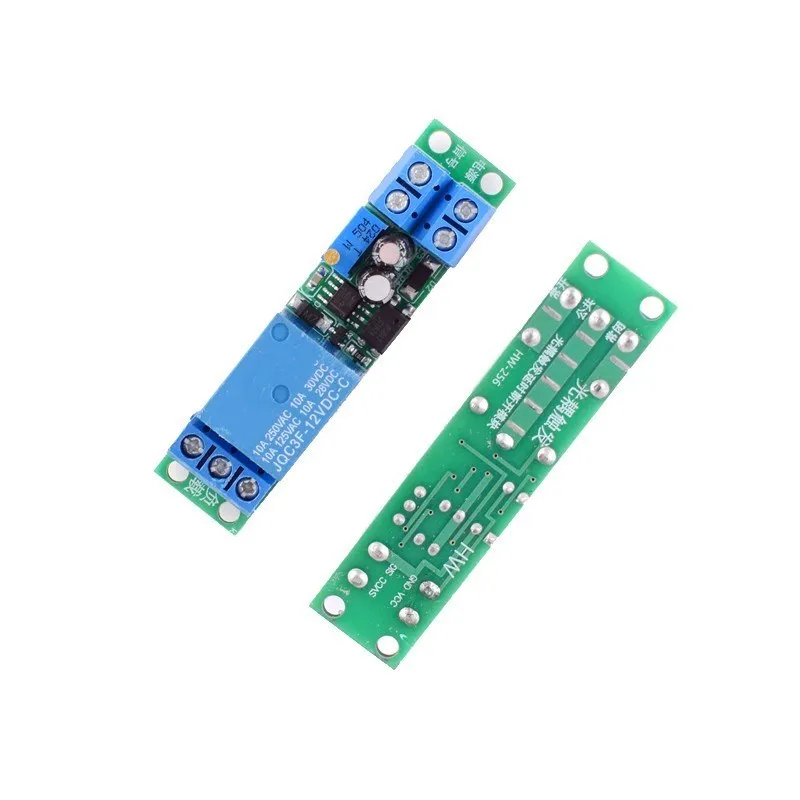

1. Largo * ancho=52mm * 16mm
2. El voltaje de funcionamiento del módulo es de 12V
3. El módulo puede controlar: Cargas de 10A 250 VCA (CA), 10A 30 VCC (CC) a continuación.
4. El potenciómetro puede ajustar el tiempo y el valor predeterminado es de 0-25 segundos. Si tarda más, puede reemplazar el condensador o potenciómetro más grande usted mismo. También puede ponerse en contacto con el Servicio de Atención al cliente antes de la entrega, y se lo enviaremos después de que lo haya cambiado por usted.
5. Fórmula de tiempo de Retardo: T=1.1RC. Por ejemplo: condensador 47uf resistencia 500K T=1,1*500000*0,000047=25,85 segundos.
6. La fuente de alimentación del módulo tiene un diodo para evitar la conexión inversa de la fuente de alimentación, y los amigos pueden conectarse con confianza.
7. El extremo de la señal del módulo está diseñado con aislamiento optoacoplador, que tiene una fuerte capacidad antiinterferencia, puede adaptarse a la aplicación de señales de control de alto y bajo nivel y es adecuado para el control industrial.
8. El módulo se puede activar repetidamente (por ejemplo, se establece un retraso de 10s, y la acción de disparo se produce de nuevo dentro del retraso de 10s de un determinado disparador, entonces el retardo de 10S se repite cuando La acción ocurre de nuevo, es decir, el disparador se activa de nuevo después de la ZUI dentro del final no retardado. Una vez alcanzado el tiempo de retardo, se completa todo el proceso de activación del retardo. Después de que termine este retraso, se activa de nuevo y se retrasa de nuevo.
9. Sin consumo de energía en espera (casi consumo de energía en espera, corriente cero, extendiendo en gran medida la vida útil de la batería del automóvil. Producto verde)
Aplicaciones:
Se puede utilizar para robots, retraso de la luz del automóvil, desarrollo de productos inteligentes, equipos de automatización, desarrollo de PLC, hogar inteligente, retraso de alarma antirrobo, desarrollo electrónico, etc.
