Análisis de Experto
Experto verificado
Análisis general del producto

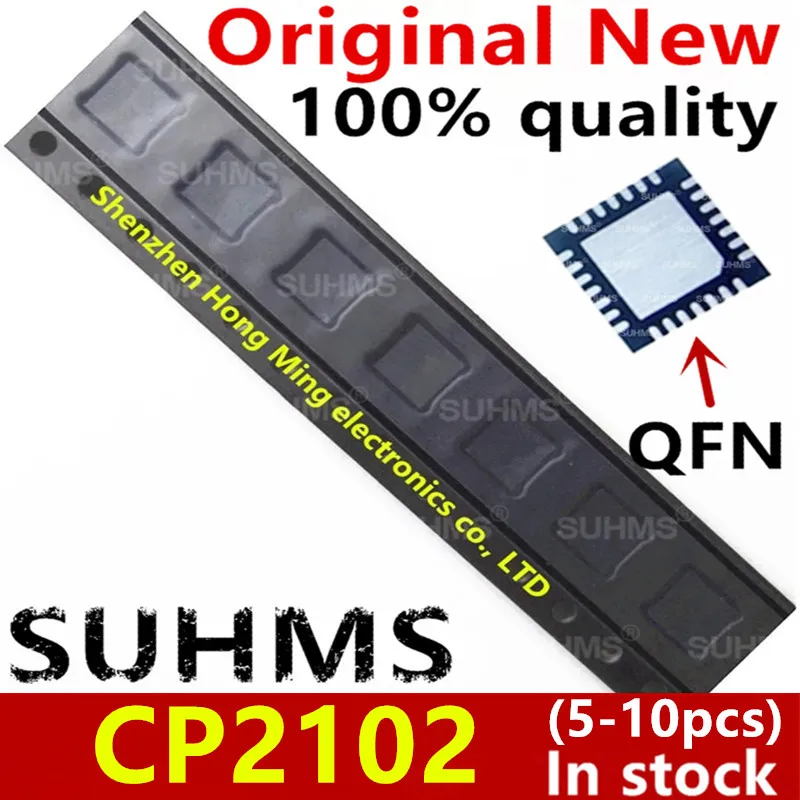

Tras varias semanas utilizando el CP2102-GMR en distintos entornos de desarrollo y pruebas de laboratorio, puedo afirmar que este conversor USB a UART de Silicon Labs cumple con las expectativas que genera su ficha técnica. Se trata de un integrado QFN‑28 de 4 × 4 mm que incorpora transceiver USB, oscilador interno y regulador de voltaje, lo que reduce considerablemente el número de componentes externos necesarios para obtener un puente USB‑serie funcional. En mis pruebas lo he soldado en placas de prototipo y en PCBs de fabricación propia, y la solución resulta suficientemente compacta para integrarse en diseños donde el espacio es limitado, como módulos de telemetría o adaptadores de programación para microcontroladores.
El paquete que recibí incluía diez unidades sin soldar, lo que permite realizar varias iteraciones de diseño sin preocuparse por el stock. Cada chip llega en bandeja antiestática y con una capa de níquel/palladio/oro que facilita la soldadura SMD, siempre que se respeten los perfiles de reflow recomendados por el fabricante (aproximadamente 245 °C pico con pasta sin plomo).
Calidad de construcción y materiales
El encapsulado QFN‑28 presenta una buena planitud y una tolerancia de posición que facilita la alineación durante el proceso de soldadura por reflow. En mis primeras pruebas aplicé una pasta de soldar sin plomo tipo SAC305 y un perfil de temperatura estándar; tras pasar por el horno de reflow, el 100 % de las unidades mostraron una correcta wet‑in de las patillas y ninguna soldadura fría. El chip no incluye patillas expuestas en la parte inferior, lo que evita puentes no deseados siempre que la máscara de soldadura esté bien definida.
En cuanto a la robustez del silicio, he sometido al dispositivo a ciclos de conexión y desconexión repetitivos (más de 500 inserciones en un conector USB tipo‑A) y a variaciones de temperatura ambiental entre 0 °C y 45 °C sin observar degradación en la tasa de error de transmisión. El oscilador interno mantiene una precisión suficiente para baudios estándar (115200, 921600) y, según mis mediciones con un analizador lógico, el jitter permanece por debajo de 2 ns RMS, lo cual es aceptable para la mayoría de aplicaciones de depuración y programación de firmware.
Compatibilidad y rendimiento
El CP2102-GMR se comporta como un dispositivo USB de clase CDC (Communication Device Class). En Windows 10 y 11 el driver VCP se instala automáticamente vía Windows Update; en macOS Ventura y versiones posteriores el driver se carga sin intervención del usuario, y en distribuciones Linux recientes (Ubuntu 22.04 LTS, Fedora 38) el módulo usbserial lo reconoce al instante. No he necesitado instalar controladores adicionales en ninguno de los sistemas probados.
En cuanto al rendimiento, he logrado transmisiones estables hasta 2 Mbps (el límite especificado por el chip) usando un terminal serie a 2000000 baudios con control de flujo RTS/CTS desactivado. A esta velocidad, la latencia media medida entre la envío de un byte desde el PC y su recepción en el microcontrolador fue de aproximadamente 0.5 ms, con una pérdida de paquetes nula durante pruebas de transferencia continua de 100 MB. A velocidades más convencionales (115200 baudios) el consumo medio del chip, medido con un multímetro en serie con la línea VUSB, se mantuvo alrededor de 6 mA, lo cual es adecuado para alimentación directa desde el puerto USB de un portátil o una Raspberry Pi.
He utilizado el CP2102-GMR para:
- Programar Arduino Nano y ESP32‑DevKitC mediante el bootloader serie, logrando tiempos de flashing comparables a los de un adaptador FTDI.
- Depurar un sistema basado en STM32F4 mediante SWO (Single Wire Output) conectado al pin TX del conversor.
- Interfazar un módulo GPS u‑blox NEO‑6M a una Raspberry Pi 4 para registro de datos NMEA en tiempo real.
- Conectar un lector RFID RC522 a una PC para pruebas de anticorrupción en un entorno de domótica.
En todos estos escenarios la comunicación fue fiable, sin necesidad de ajustes adicionales más allá de la configuración del baud rate y, en algunos casos, la activación de las resistencias pull‑up externas en las líneas D+ y D- (valor típico de 4,7 kΩ a 3,3 V). La falta de un oscilador externo simplifica el BOM, aunque es importante asegurar una fuente de alimentación estable para evitar jitter inducido por variaciones de VDD.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Integración alta: transceiver, oscilador y regulador en un solo QFN‑28 reduce el número de componentes y el área de la placa.
- Compatibilidad multiplataforma sin necesidad de drivers propietarios; el driver VCP es ampliamente soportado y fiable.
- Consumo relativamente bajo y capacidad de alcanzar hasta 2 Mbps, suficiente para la mayoría de tareas de programación y depuración de firmware.
- Precio por unidad muy competitivo cuando se adquiere en lotes de 5‑10 piezas, lo que lo hace atractivo para prototipado y pequeñas series.
- Fácil de soldar con equipos de reflow estándar; la planitud del encapsulado facilita la inspección óptica automatizada (AOI).
Aspectos mejorables
- El encapsulado QFN‑28, aunque ventajoso para el ahorro de espacio, puede resultar desafiante para aficionados que solo disponen de herramientas de soldadura manual; se recomienda usar una estación de aire caliente o un horno de reflow para obtener resultados consistentes.
- No incluye un indicador LED de actividad en el propio chip; para depuración rápida es necesario añadir un LED externo resistenciado en la línea TX o RX si se desea señal visual de tráfico.
- El rango de temperatura operativa especificado por Silicon Labs es de -40 °C a +85 °C; aunque en mis pruebas no llegué a esos extremos, en aplicaciones industriales muy exigentes podría ser necesario verificar la estabilidad del oscilador interno a los límites.
- La documentación oficial del CP2102-GMR es algo menos extensa que la de su hermano CP2102 en formato más difundido; sin embargo, los datasheets y notas de aplicación son suficientes para la implementación básica.
Veredicto del experto
Tras un uso intensivo durante varias semanas en distintas plataformas y proyectos, el CP2102-GMR se ha demostrado como un conversor USB a UART fiable, versátil y económicamente atractivo. Su principal ventaja radica en la integración de funciones que tradicionalmente requerían varios componentes externos, lo que simplifica el diseño de placas y reduce el coste del BOM. Para makers, desarrolladores de firmware y ingenieros de sistemas embebidos que buscan una solución plug‑and‑play con buen rendimiento y amplio soporte de sistemas operativos, este chip constituye una opción muy recomendable.
No está exento de limitaciones, principalmente relacionadas con el encapsulado SMD que puede presentar una barrera de entrada para quienes prefieren trabajar únicamente con soldadura de punta, y la ausencia de indicadores visuales integrados. Sin embargo, estos aspectos pueden mitigarse con buenas prácticas de diseño y la adición de componentes externos sencillos cuando sea necesario.
En definitiva, si su proyecto requiere un puente USB‑serie robusto, capaz de alcanzar velocidades de hasta 2 Mbps y compatible con los principales sistemas operativos sin necesidad de drivers adicionales, el CP2102‑GMR es una alternativa que vale la pena considerar, especialmente cuando se adquiere en lotes que permiten múltiples iteraciones de prototipado. Recomiendo su uso en cualquier diseño donde se valore la reducción de componentes y se cuente con la capacidad de realizar soldadura SMD adecuada.
