Descripción
Punto de venta del producto:
1: Amplia gama de aplicaciones
2: material de alta calidad, garantía de calidad
3: Hay un ventilador con temperatura controlada (encienda el ventilador cuando supere los 55 grados)
4: Protección contra cortocircuitos, protección de conexión inversa de entrada
5: Fácil de usar, con diagrama de cableado
Parámetros del módulo:

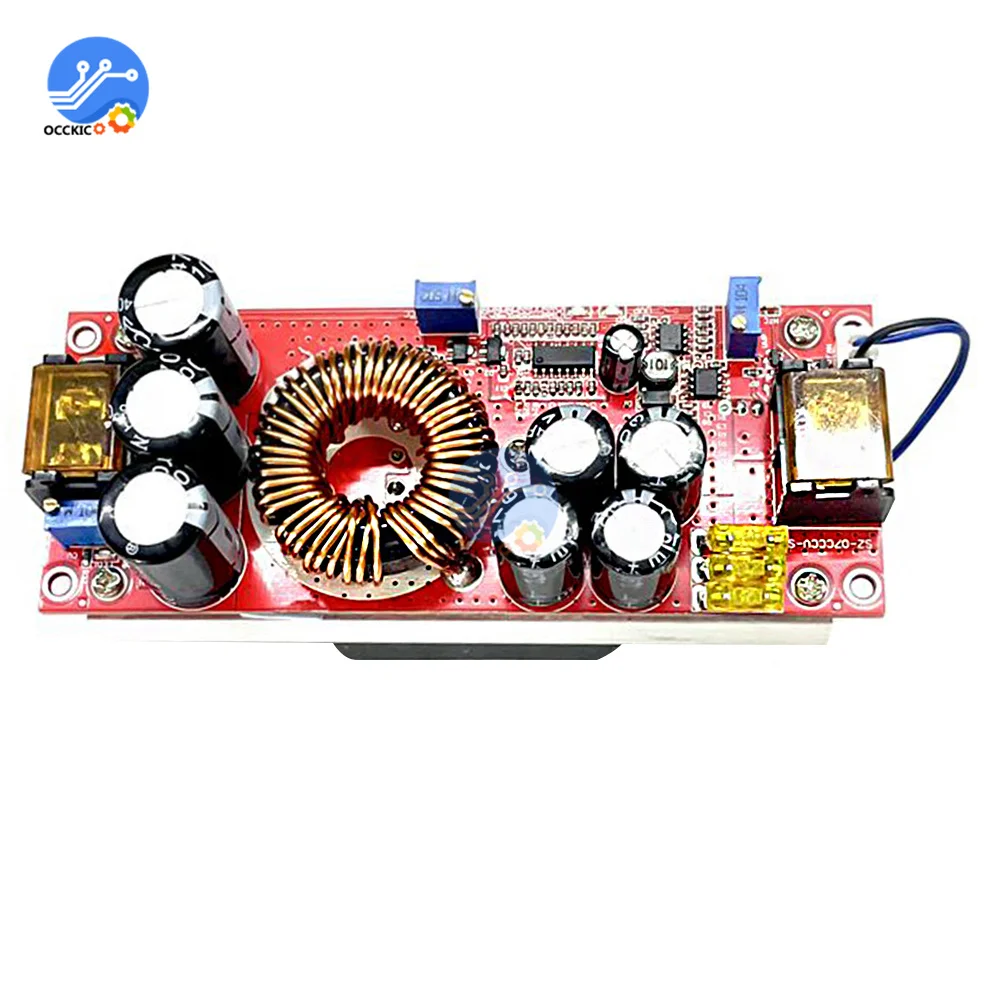

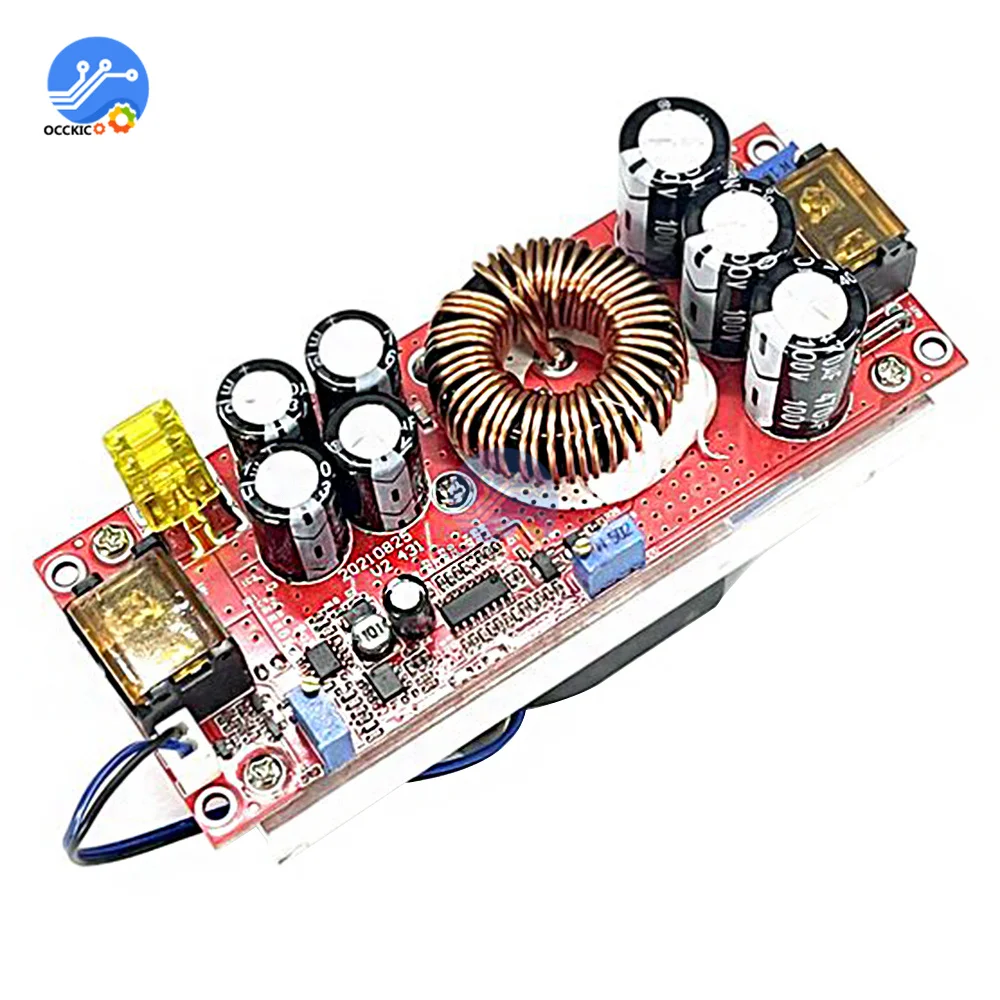

Nombre del módulo: módulo de corriente constante de refuerzo de 1200W
Naturaleza del módulo: módulo de refuerzo no aislado (B0OST)
Voltaje de entrada: DC10-60V
Corriente de entrada: 20A (MAX) (con voltaje de entrada de refrigeración del ventilador a 12-24V, la corriente de entrada puede alcanzar 25A)
Corriente de trabajo estática: 15 mA (cuando 12 V sube a 20 V, cuanto mayor sea el voltaje de salida, mayor será la corriente estática)
Voltaje de salida: 12-83 V continuamente ajustable (la salida predeterminada se ajusta a 19 V para el envío; si necesita ajustarse a otros valores de voltaje, explique.Si tienes un multímetro, puedes ajustarlo tú mismo)
Salida fija de 12-83 V (para clientes al por mayor)
Corriente de salida: 18A MAX excede 10A, fortalezca la disipación de calor (relacionada con la diferencia de presión de entrada y salida, cuanto mayor sea la diferencia de presión, menor será la corriente de salida)
Rango de corriente constante: 0,5-18A (+/-0,3A)
Conexión anti-reversa de entrada: sí (anti-reversa MOS de potencia 150A)
Protección de batería baja: Sí (ajustable de 9-50 V)
Ventilador con temperatura controlada: Sí (encienda el ventilador cuando supere los 55 grados)
Temperatura de trabajo: -40~+85 grados (fortalezca la disipación de calor cuando la temperatura ambiente sea demasiado alta)
Frecuencia de trabajo: 150 KHz
Eficiencia de conversión: 92%-97% (la eficiencia está relacionada con la entrada, el voltaje de salida, la corriente y la diferencia de presión).Pequeña diferencia de presión, alta eficiencia)
Protección contra sobrecorriente de entrada: Sí (entrada superior a 25 A, protección automática, la fuente de alimentación no aumenta)
Protección contra cortocircuitos: hay protección doble contra cortocircuitos (fusible de entrada de 30 A), que es más segura de usar.
Protección de conexión inversa de entrada: Sí (tubo MOS de potencia 150A anti-reversa.Se puede revertir durante mucho tiempo)

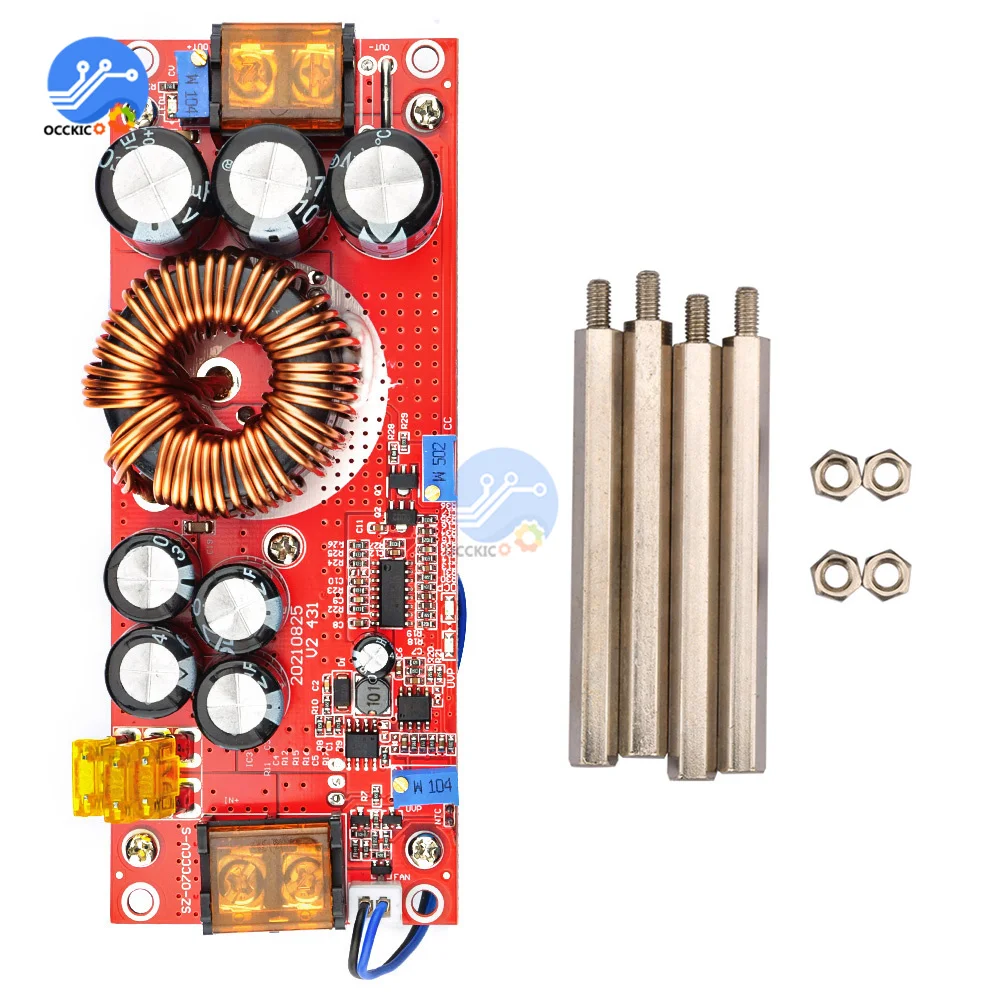

Método de instalación: 4 postes de cobre de 3 mm
Método de cableado: bloque de terminales (use alambre de cobre puro de alta corriente)

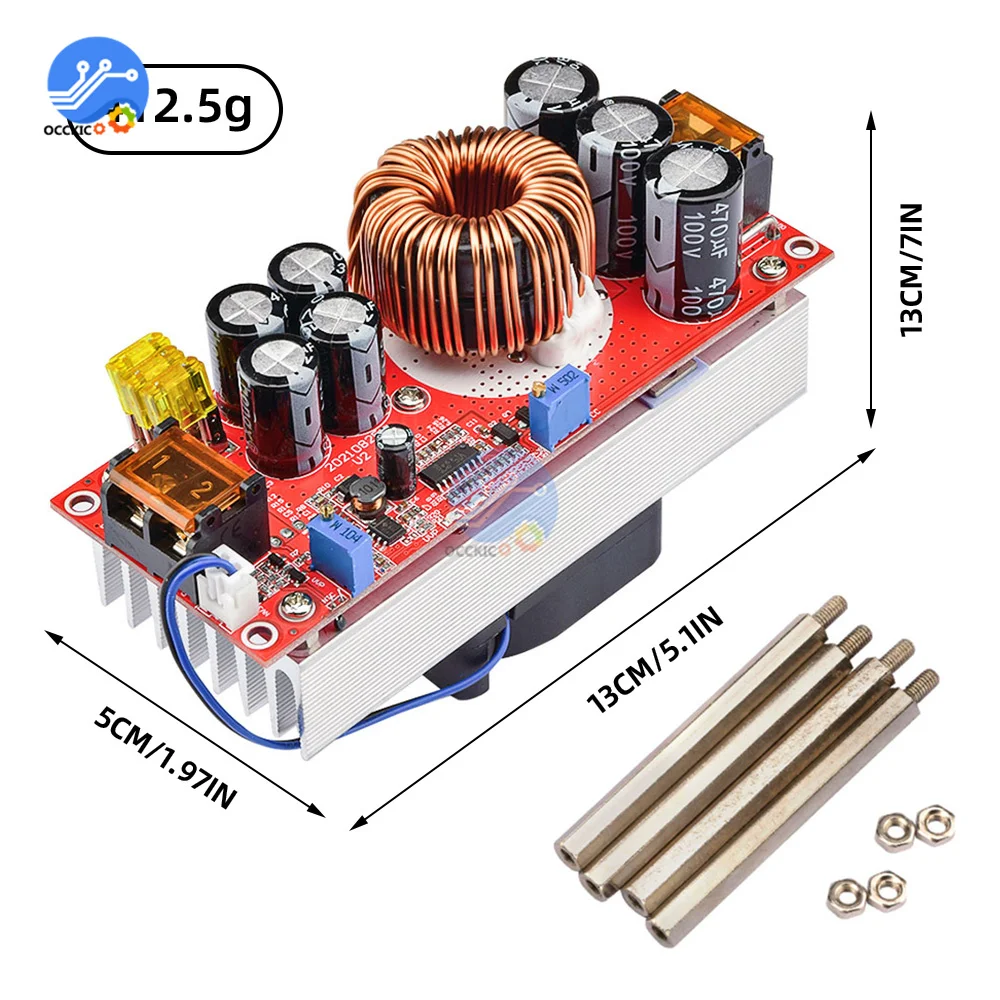

Tamaño del módulo: largo 130 mm ancho 52 mm alto 53 mm
Peso unitario del módulo: 300 gramos
Potencia de salida:=voltaje de entrada * 20 A, como: entrada 12 V * 20 A=240 W La potencia máxima al ingresar 12 V es 240 W
Voltaje de entrada*20A como: entrada 24V*20A=480w, es decir: al ingresar 24V, la potencia máxima es 480W
Nota: La potencia máxima es de 240 W cuando la entrada es de 12 V, la potencia máxima es de 480 W cuando la entrada es de 24 V y la potencia máxima es de 720 W cuando la entrada es de 36 V
Voltaje de salida/regulación de corriente de salida/regulación de protección de batería baja de entrada

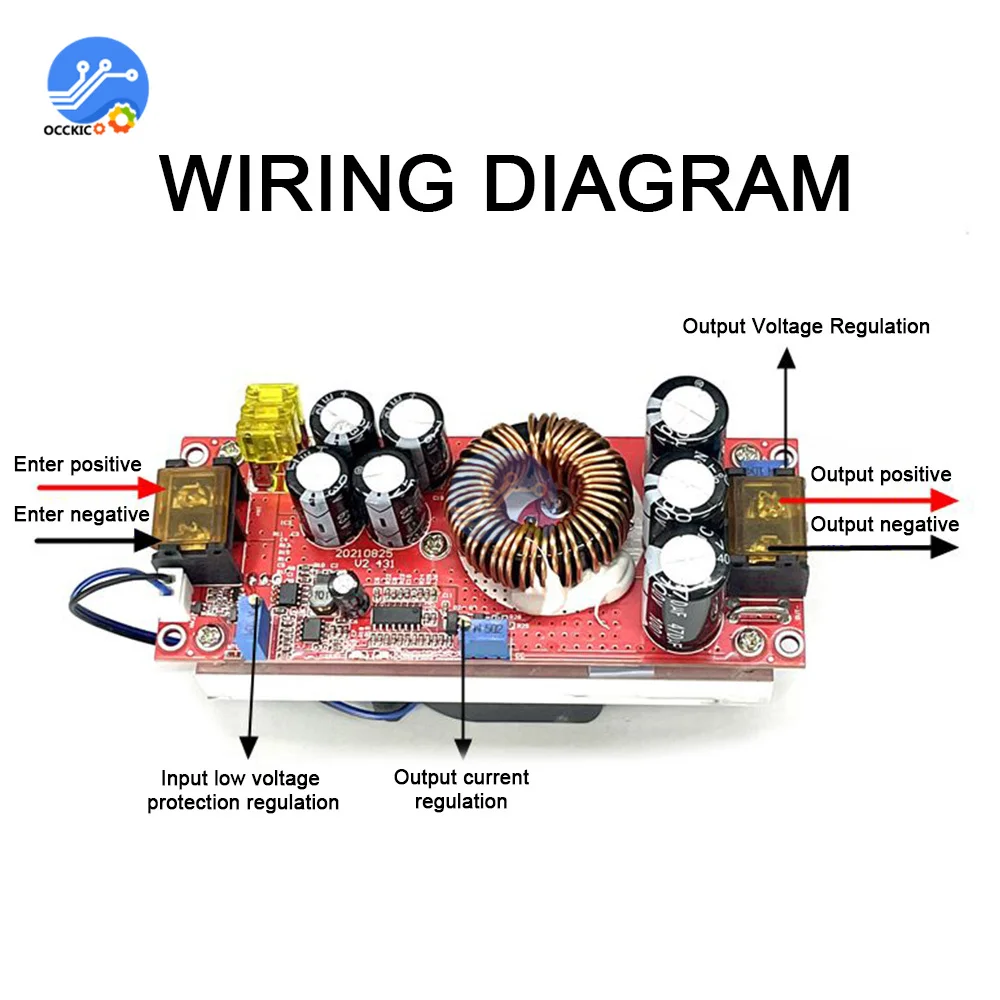

Ajuste de voltaje: use un destornillador de punta plana para ajustar el potenciómetro del terminal de salida "V-ADJ" (marcado en la siguiente figura) cuando la alimentación esté encendida y sin carga.Cuando el voltaje de salida se ajusta de alto voltaje a bajo voltaje, la respuesta será más lenta.El rango de ajuste incorporado es menor.(El voltaje de salida predeterminado se ajusta a 19 V para el envío)
Ajuste de corriente: ajuste el potenciómetro "A-ADJ" en sentido antihorario unas 30 vueltas, ajuste la corriente de salida al mínimo, conecte el LED o la corriente y ajuste el potenciómetro "A-ADJ" en el sentido de las agujas del reloj a la corriente que necesita.Para cargar la batería, después de descargarla, conéctela a la salida y ajústela a la corriente que necesita.Al cargar, asegúrese de esperar a que se descargue la batería después del ajuste.(El ESC de salida predeterminado es 3A para el envío.No ajuste la corriente mediante salida de cortocircuito.La estructura del circuito del módulo de refuerzo no se puede ajustar mediante cortocircuito.
Ajuste de protección de batería baja de entrada: La protección de batería baja tiene como objetivo principal evitar una descarga excesiva de la batería cuando la energía de entrada es la batería, y el voltaje de la batería es demasiado bajo para dañar el módulo de alimentación y la batería.Por ejemplo, configure la protección de batería baja de 12 V.Conecte un voltaje de 10 V al extremo de entrada del módulo de alimentación y ajuste RV1 con un destornillador de punta plana (en el sentido de las agujas del reloj para aumentar el voltaje de protección, en el sentido contrario a las agujas del reloj para reducir el voltaje de protección) hasta que la luz UVLO esté encendida, en este momento la batería baja el voltaje de protección es de 10V
El paquete incluye:
Punto de venta del producto:
1.Utilizando materiales de alta calidad, la calidad está garantizada
2.Se adopta la disipación de calor de las aspas del ventilador, el efecto de disipación de calor es muy bueno y la potencia de salida es mayor

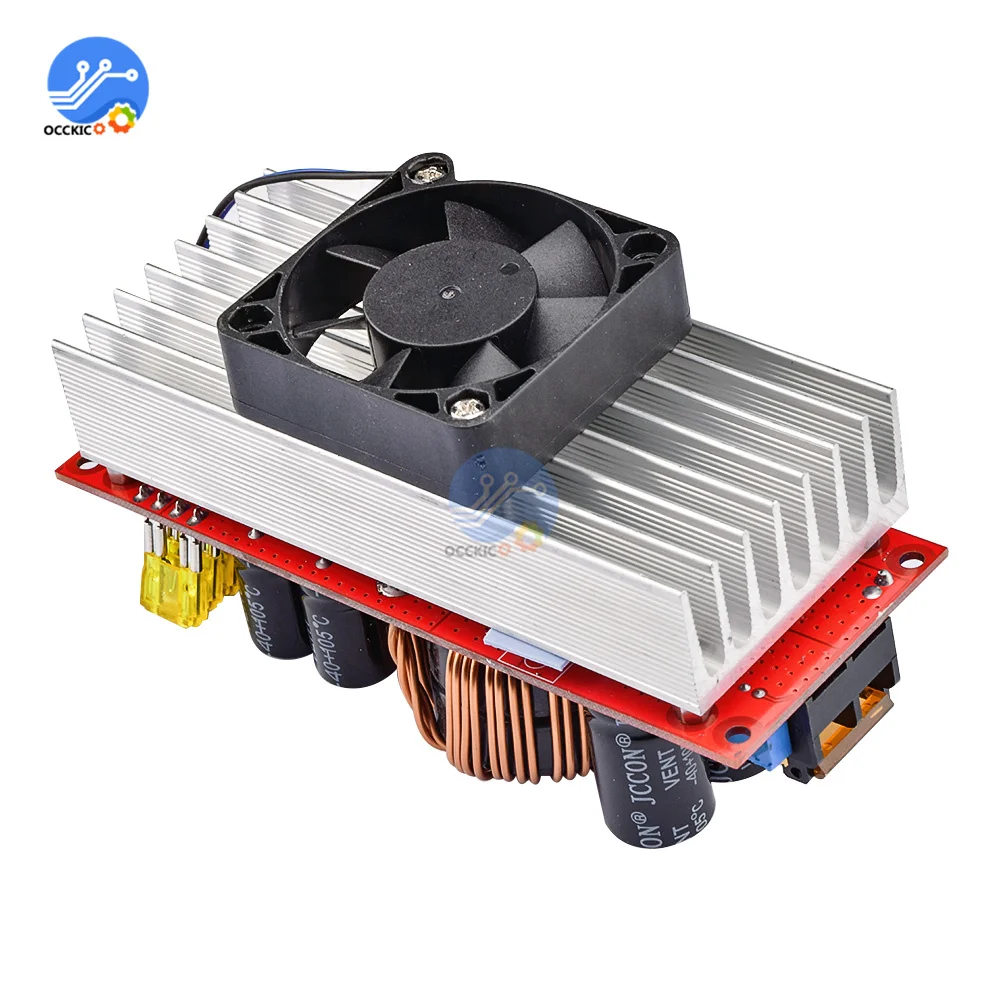

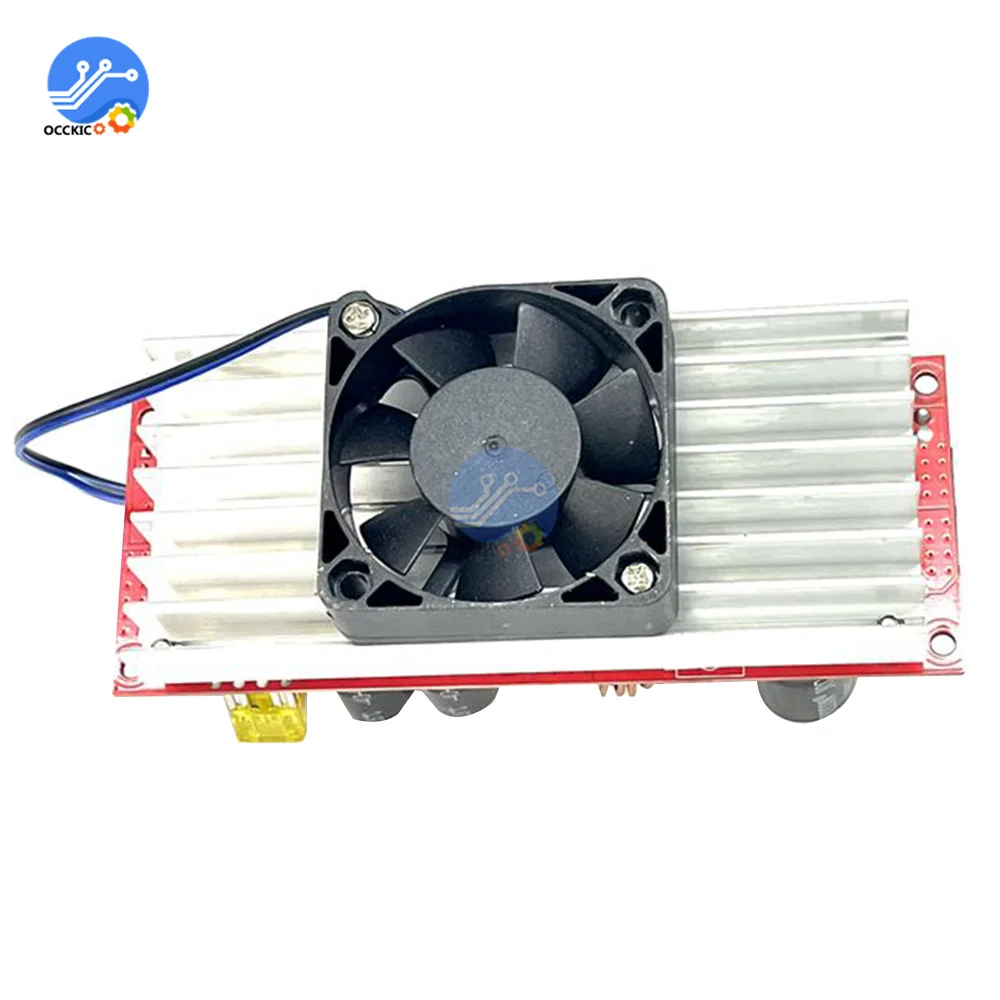

3.El ventilador con temperatura controlada adopta un ventilador con cojinete hidráulico, que ha logrado un buen equilibrio en ruido y disipación de calor.Cuando la carga es ligera, el ventilador no gira.Cuando la temperatura de carga alcanza unos 60 grados, el ventilador gira automáticamente.Puede reducir eficazmente el ruido y prolongar la vida útil
4.El tablero aislante del tubo de alimentación principal está hecho de alúmina de alta calidad y la conductividad térmica es 10 veces mayor que la de las almohadillas aislantes comunes.
5.Anillo magnético de aluminio ferrosilicio de gran tamaño, que utiliza cuatro cables esmaltados de cobre puro 1,2, bajo poder calorífico y alta eficiencia.
6.Con función de corriente constante, se puede utilizar para aumentar la batería del automóvil, cargar la batería, etc.
Parámetro:
Características de trabajo:
Potencia de salida: 1800W
Rango de voltaje de entrada: 10V-60V
Rango de voltaje de salida: 12V-90V
Corriente de entrada: 40A
Corriente de salida: 22A
Eficiencia de conversión: 48V a 60V 8A (98,1%)
48V a 72V 8A (98,1%)
48V 84V 8A (97,6%)
Regulación de carga: 10% a 50% de carga (salida de 72 V)
Coeficiente de temperatura: 50% de carga
Ondulación y ruido: ancho de banda de 20 MHz (48 V-72 V 4 A) 100 mVp-p
Frecuencia de conmutación: VIN=48V VO=72V 4A (110khz)
Corriente sin carga: VIN=48V VO=72V (18mA)
Protección inversa de entrada: sí
Humedad de almacenamiento: 95%
Temperatura de funcionamiento: -20 65°C
Temperatura de almacenamiento: -40 125°C
Aumento de temperatura de funcionamiento: 48 V a 60 V 5 A (45°C)
Protección contra sobrecalentamiento: 60°C
Método de cableado: entrada, salida (sin soldadura, bloque de terminales).
Método de enfriamiento: enfriamiento por aire fuerte
El paquete incluye:
