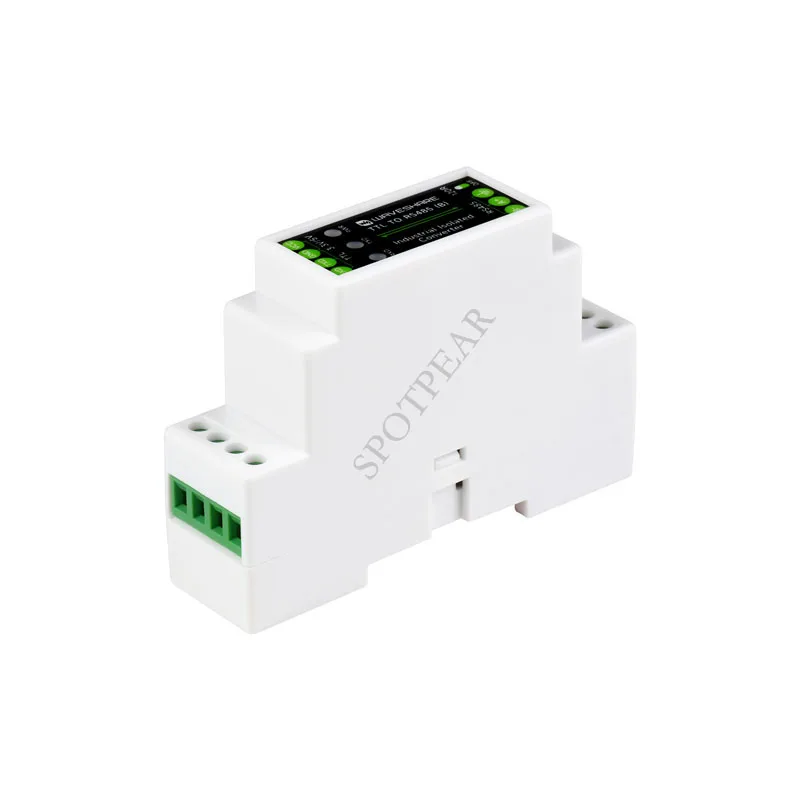

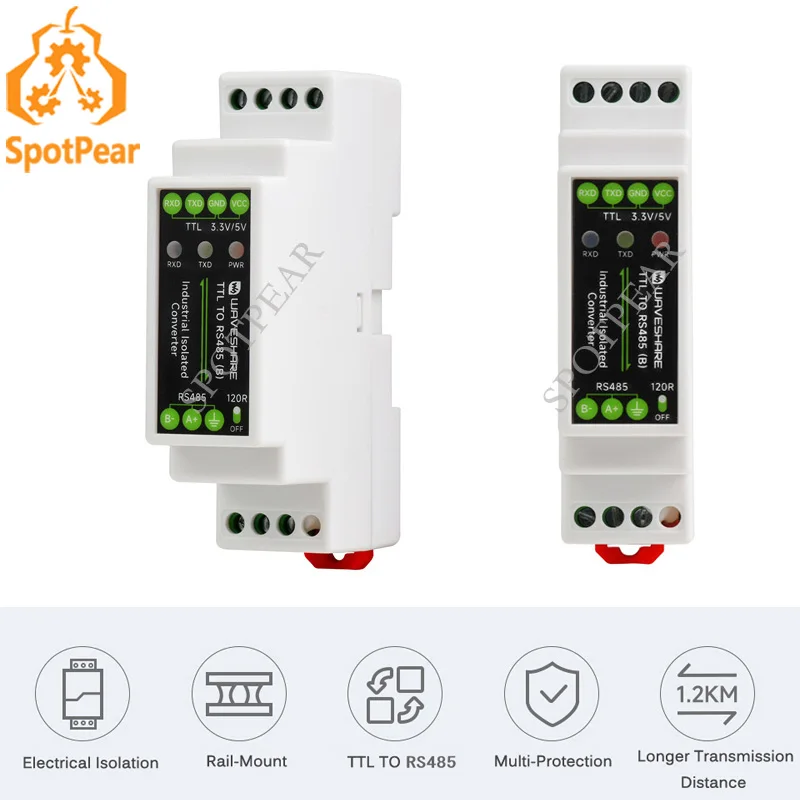

Convertidor serie TTL a RS485 de montaje en riel Industrial, convertidor de aislamiento eléctrico, protección de aislamiento múltiple

Características

• La señal TTL/RS485 se puede convertir en una señal RS485 diferencial, admite comunicación dúplex completa

• Compatible con nivel de señal TTL de 3,3 V ~ 5V, terminal de fuente de alimentación con circuito anti-reversa y anti-sobretensión

• Aislamiento de la fuente de alimentación unibody a bordo, proporciona un voltaje aislado estable y no necesita una fuente de alimentación adicional para el terminal aislado

• Aislamiento digital unibody a bordo, permite el aislamiento de la señal, alta confiabilidad, fuerte antiinterferencia, bajo consumo de energía

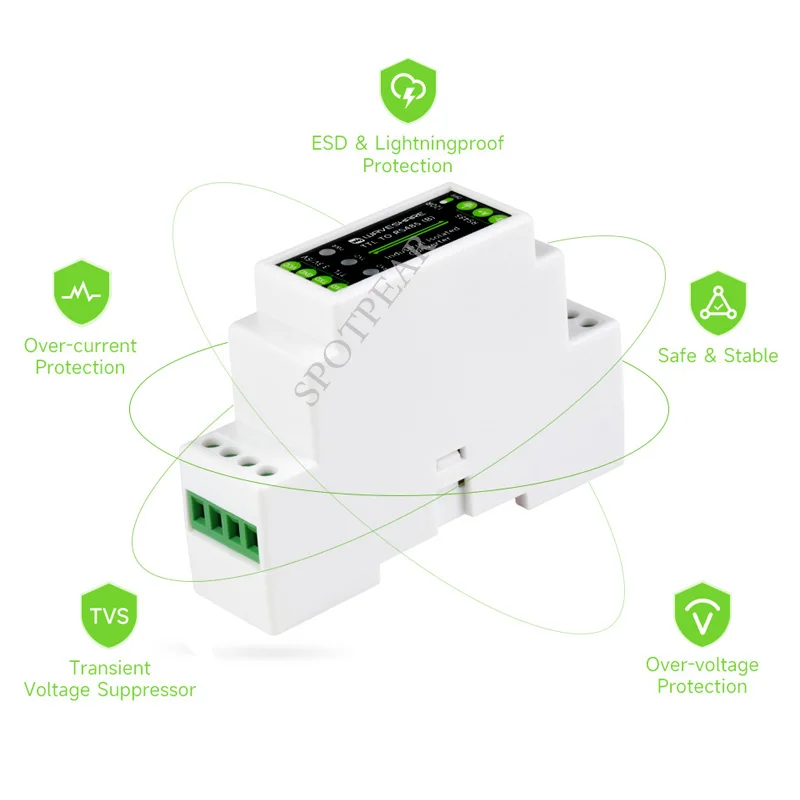

• TVS integrado (supresor de voltaje transitorio), suprime eficazmente el voltaje de sobretensión y el voltaje de pico transitorio en el circuito, a prueba de rayos y antielectrostático

• Fusible reiniciable integrado y diodos de protección, garantiza salidas estables de corriente/voltaje, proporciona protección contra sobrecorriente/sobretensión, mejora la resistencia a los golpes

• Integra la resistencia 120R del terminal de salida RS485 opcional, cambia a través de una tapa de puente incorporada

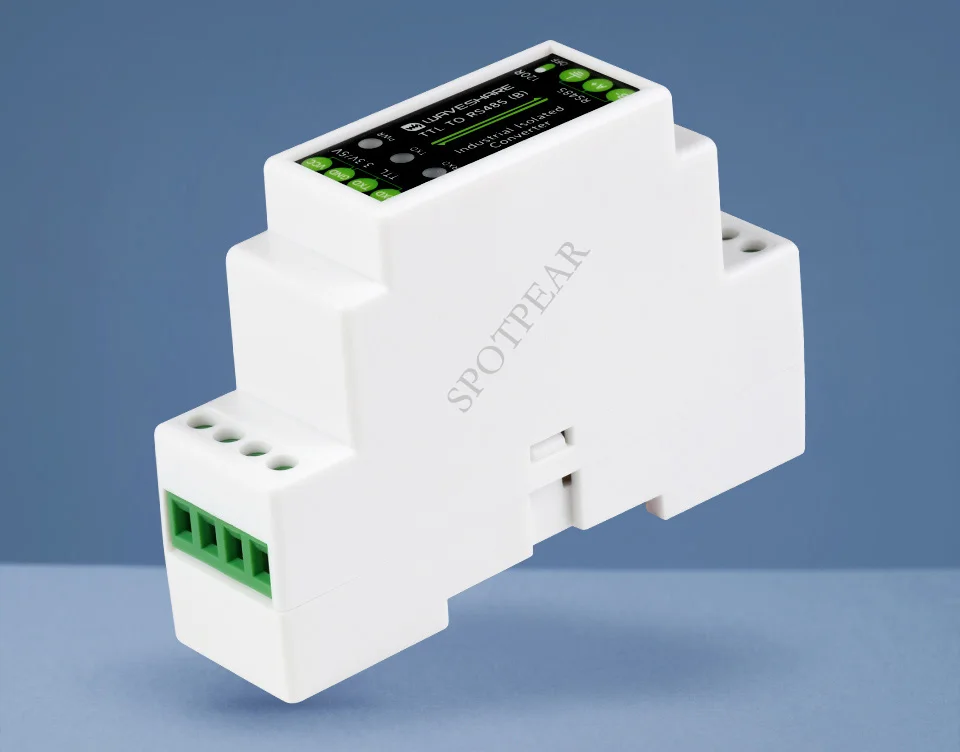

• Diseño de caja de ABS de montaje en riel industrial, de tamaño pequeño, fácil de instalar y rentable

Especificaciones

• TIPO DE PRODUCTO:Convertidor serial TTL a RS422 de aislamiento eléctrico

• INTERFAZ FUENTE ALIMENTACIÓN

• Fuente de alimentación: 3,3 V ~ 5V

• Protección: anti-reversa, anti-sobretensión

• PUERTO DEL DISPOSITIVO:Compatible con estándar TTL / RS422

• TTL

• Conector: terminal de tornillo

• Distancia de transmisión: unos 10m

• Modo de transmisión: Punto a Punto

• RS422

• Resistencia terminal: 120R, interruptor a través de una tapa de puente incorporada (es necesario desmontar la carcasa)

• Distancia de transmisión: unos 1,2 km

• Modo de transmisión: Modelo dúplex completo, punto a multipuntos (hasta 256 nodos, se recomienda utilizar repetidores para 16 nodos o más)

• APARIENCIA

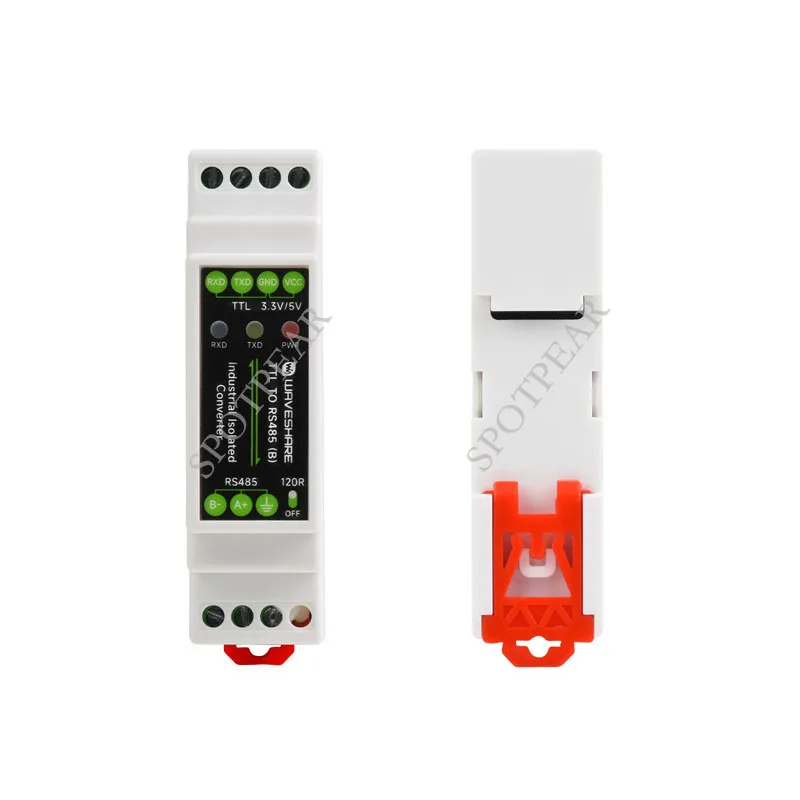

• Carcasa: funda de ABS con montaje en riel

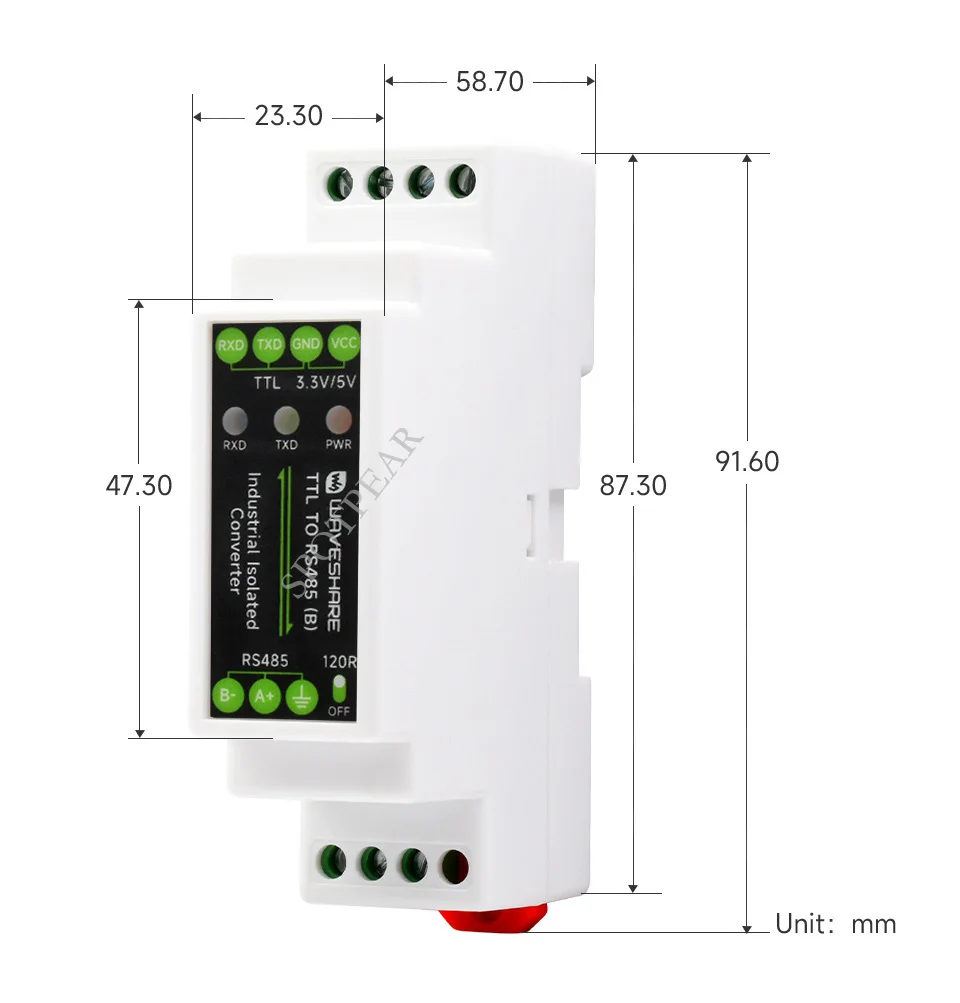

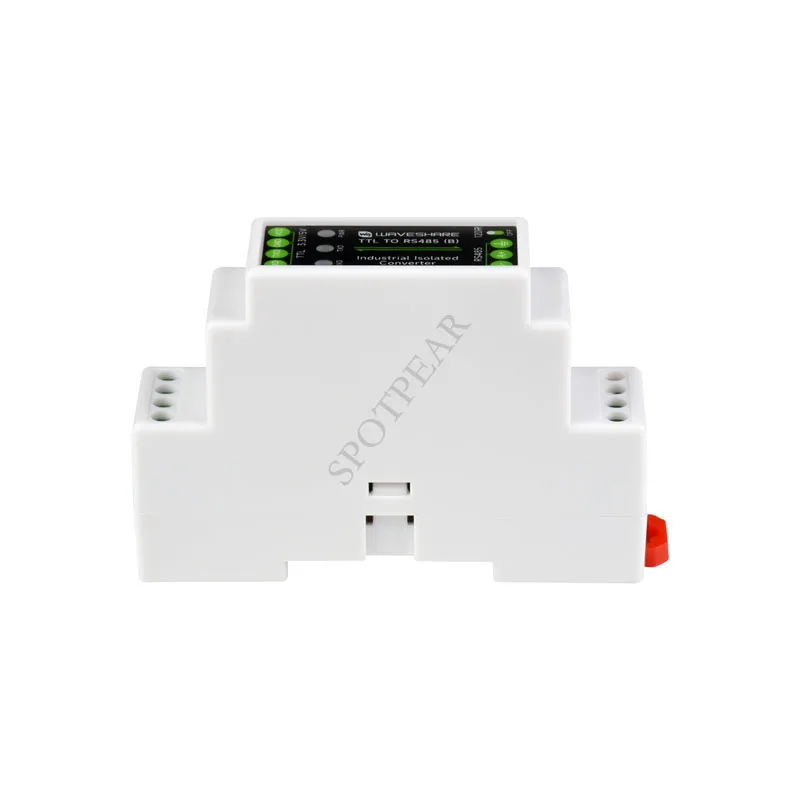

• Dimensiones: 106,0 × 58,6 × 36,0mm

Conversión de la señal TTL en señal RS485 diferencial equilibrada

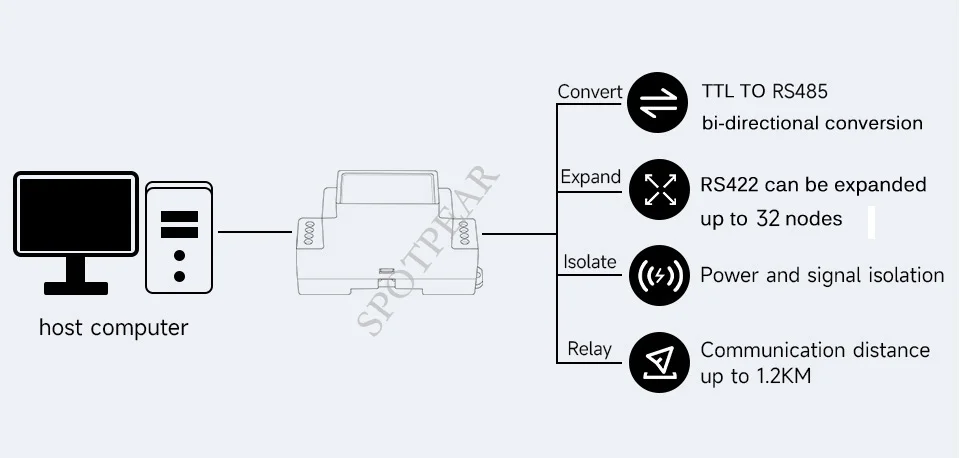

Para Conversión de interfaz, expansión de nodos y comunicación de larga distancia

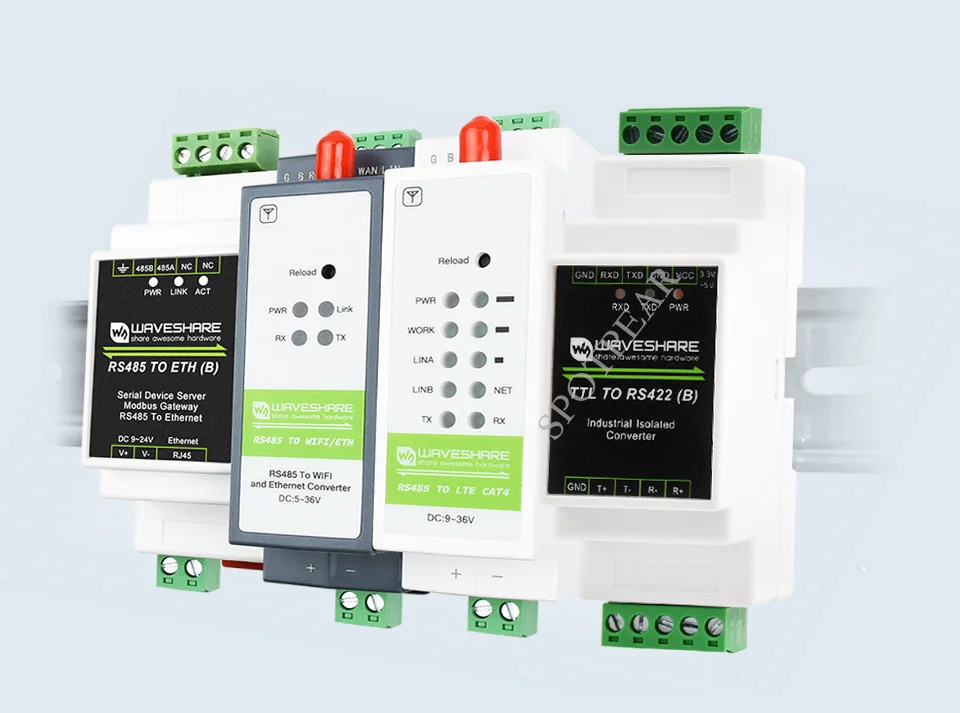

Fácil de combinar servidor serial montado en rieles múltiples juntos, más libremente

Energía integrada y aislamiento de señal, proporciona un voltaje aislado estable, alta fiabilidad y fuerte antiinterferencia. TVS integrados (supresor de voltaje transitorio), suprime eficazmente las sobretensiones y el voltaje de pico transitorio en el circuito, a prueba de rayos y antielectrostático. Fusible reiniciable a bordo y diodos de protección, asegura salidas estables de corriente/voltaje, proporciona protección contra sobrecorriente/sobretensión, mejora la resistencia a los golpes

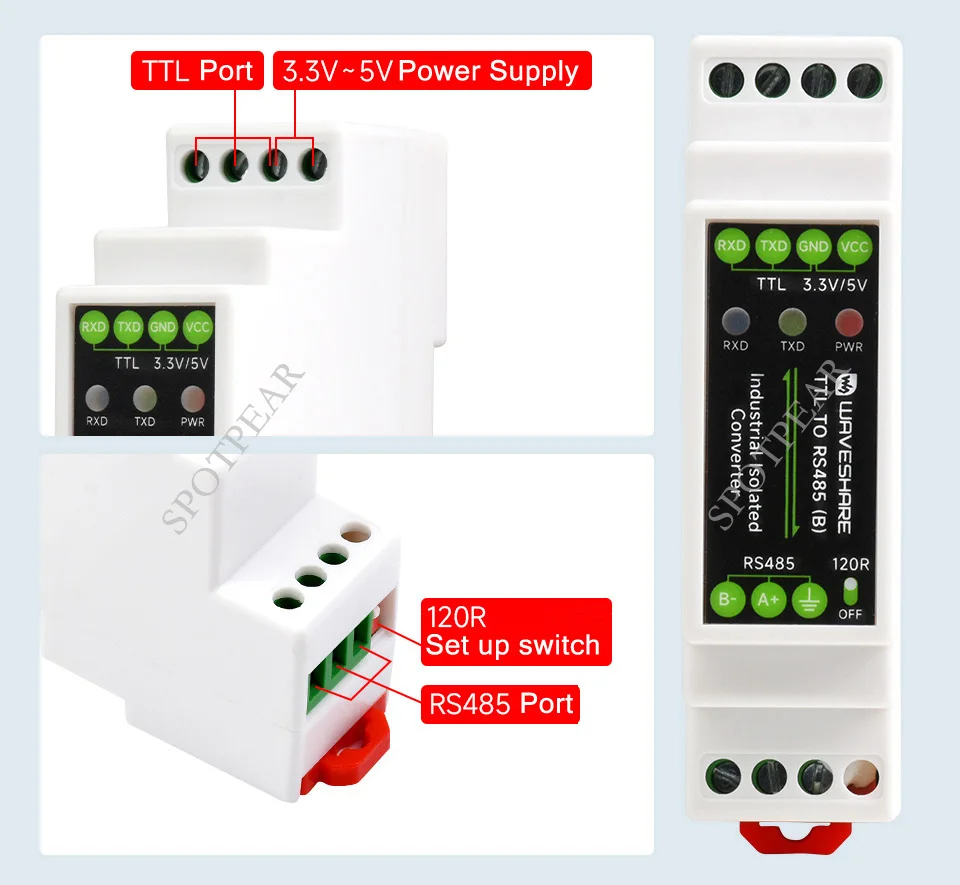

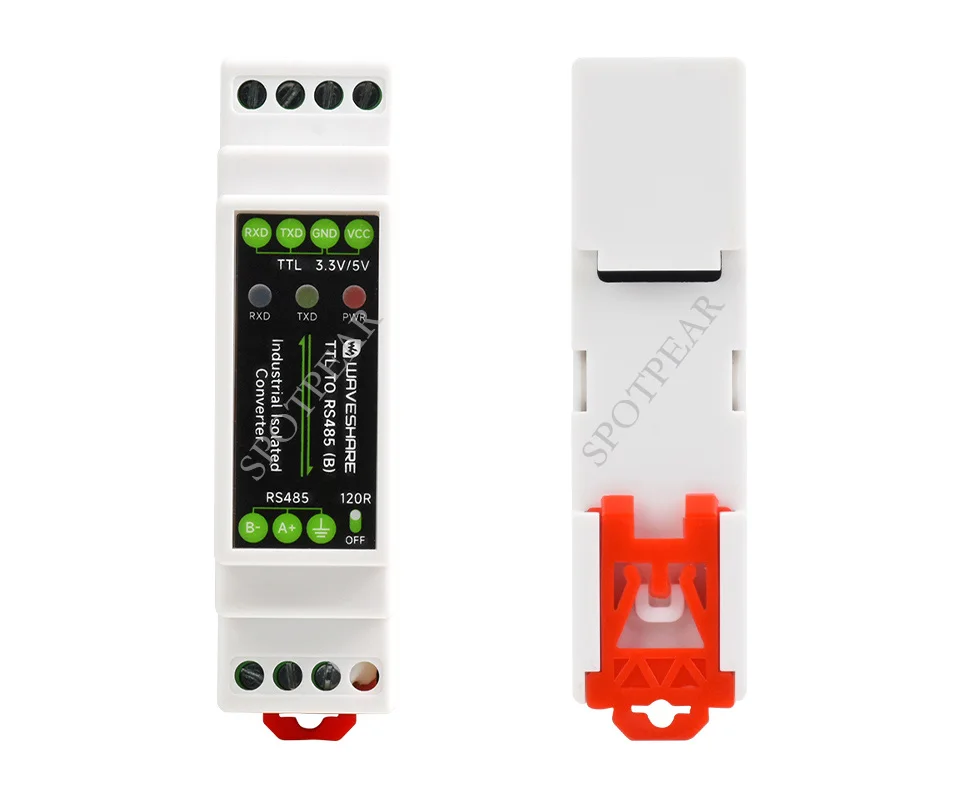

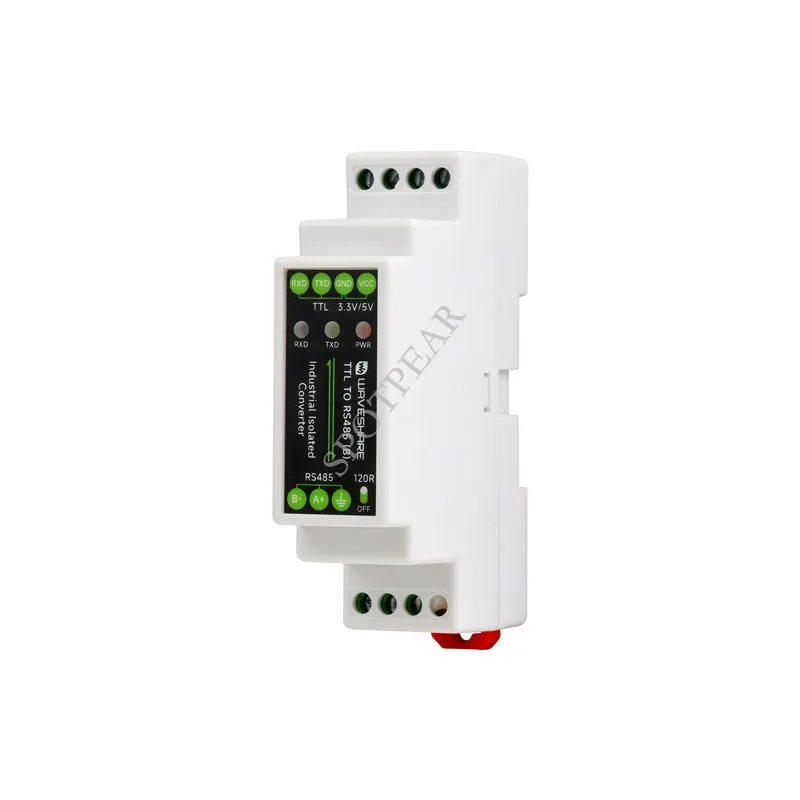

• Ilustración de interfaz de terminal lateral superior

• VCC: potencia en positivo

• Alimentado por DC 3,3 V ~ 5V

• GND : GND

• TXD: Pin de señalización TTL

• RXD: Pin de recepción de señal TTL

• Ilustración de interfaz terminal lateral inferior

• Interruptor de acceso telefónico: Interruptor de activación 120R

• SGND : 485 tierra de señal

• A +: Señal diferencial RS485 positiva

• B- : RS485 señal diferencial negativa

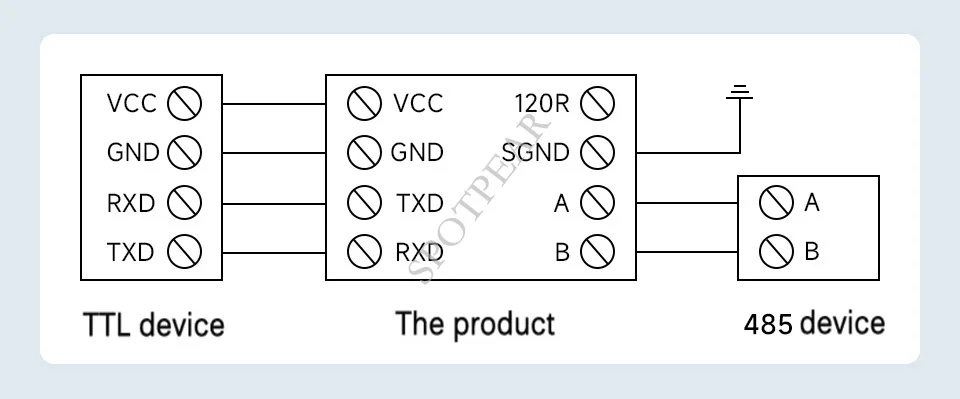

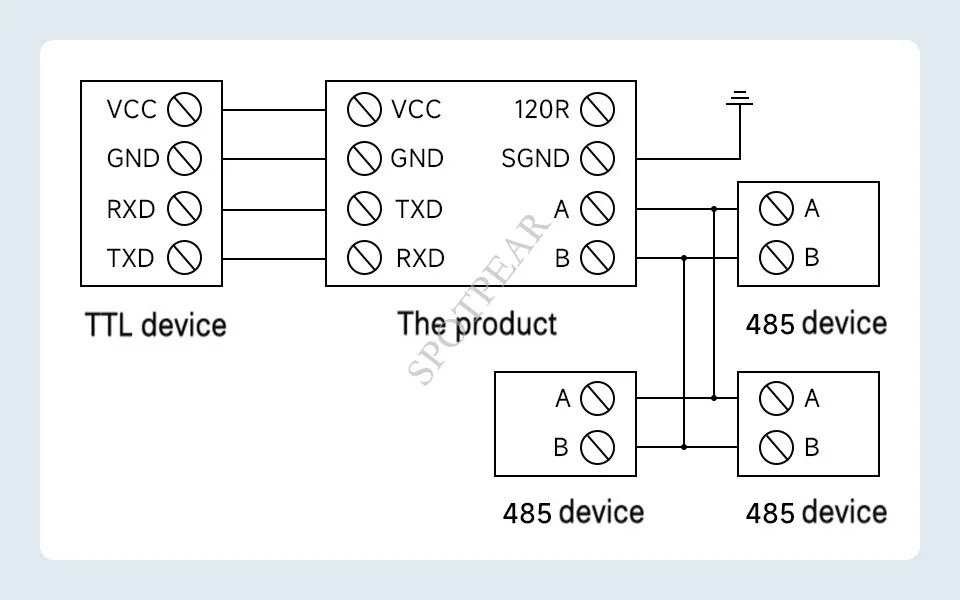

Módulo de puerto serie TTL a RS485, punto a punto, comunicación semidúplex, para conversión de interfaz

Conversión de interfaz TTL y RS485, punto a punto, comunicación semidúplex, para expandir nodos de comunicación

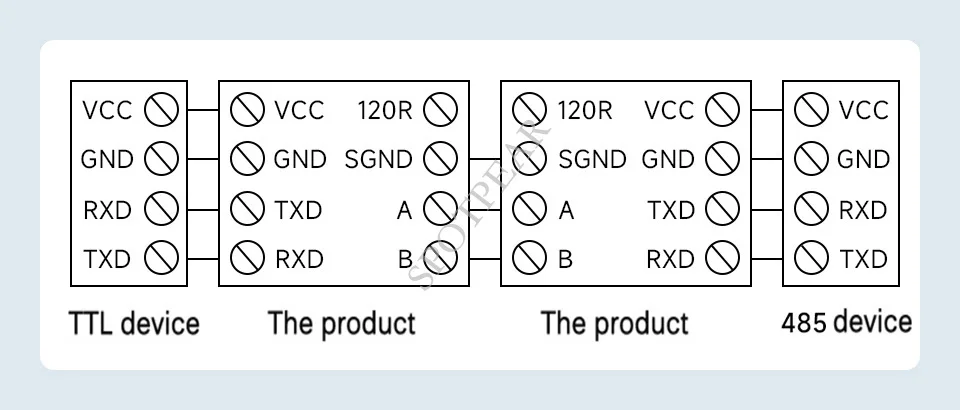

A través de dos juegos de conversión de interfaz TTL y RS485, punto a punto, comunicación semidúplex, para una distancia de comunicación TTL extendida

El RS232 a RS485 (B) puede ser ampliamente utilizado para Punto a Punto, punto a multipunto, red de comunicación en cascada de larga distancia entre dos hosts, O entre host y MCU/periférico. También se puede utilizar en los escenarios de aplicación que requieren la conversión de TTL a RS485, como la automatización industrial y el IoT.

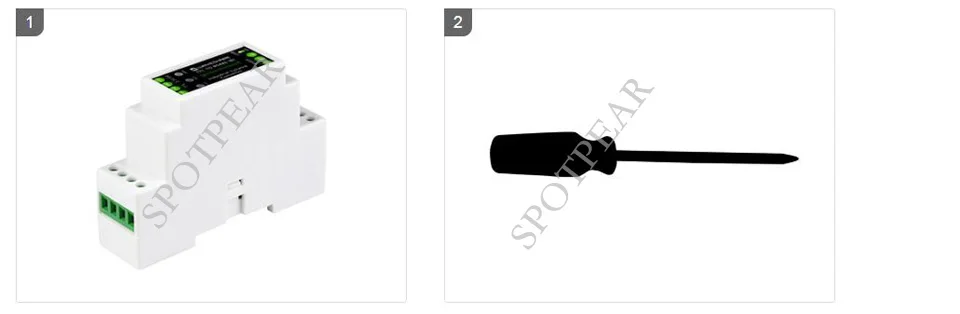

El paquete contiene

1. TTL a RS485 (B) x1

2. Destornillador X1
