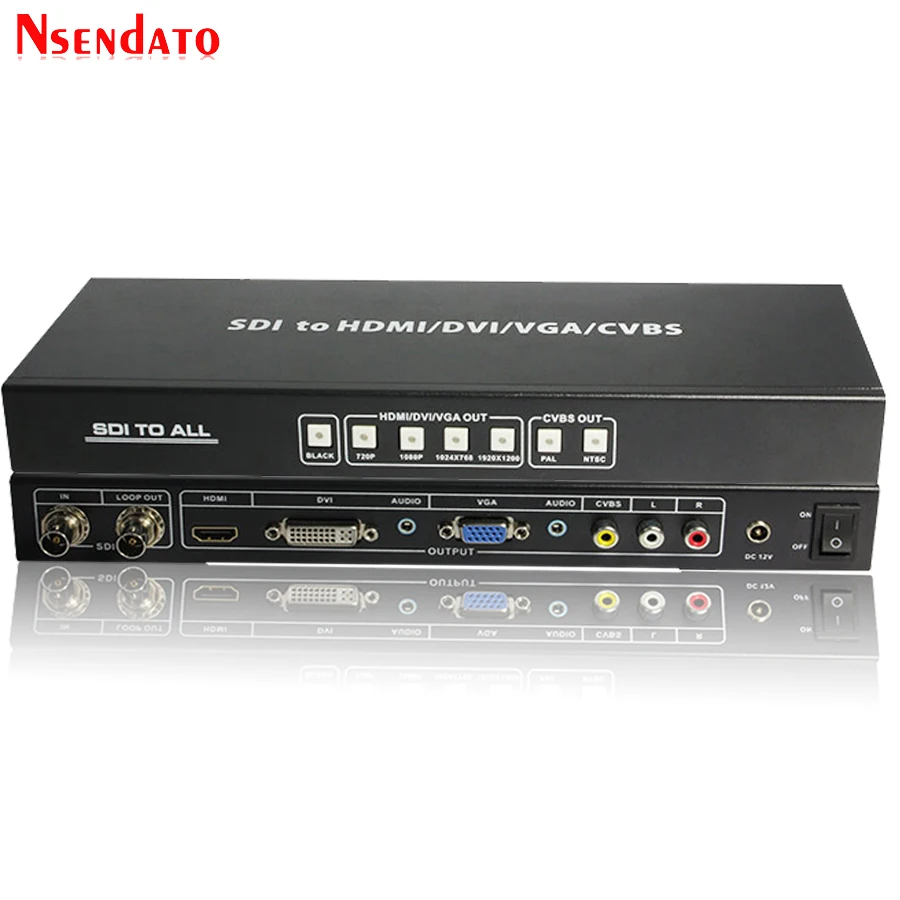

Características
Admite señales de entrada SD-SDI, HD-SDI y 3G-SDI con detección automática;
Admite salida HDMI/DVI/VGA/compuesto y SDI (bypass) simultáneamente;.
La interfaz SDI funciona a tasas de bits de 2.970 Gbit/s, 2.970/1.001 Gbit/s,
1.485 Gbit/s, 1.485/1.001 Gbit/s y 270 Mb/s;
Admite distancia de entrada/salida SDI de hasta 100 metros (3G-SDI), 200
Metros (HD-SDI), o 300 metros (SD-SDI);
Escale cualquier señal SDI a HDMI/DVI/VGA/compuesto:
1. Temporizadores HDMI/DVI/VGA: 1280x720,1920x1080,1024x768,1920x1200;
2. Formato compuesto: PAL,NTSC;
Admite modos de entrada SDI:
1. SD-SDI (SMPTE 259M-C, a tasas de bits de 270 Mbit/s)
2. HD-SDI (SMPTE 292M, a tasas de bits de 1.485 Gbit/s y 1.485/1.001 Gbit/s)
3. 3G-SDI (SMPTE 424M/425M-AB, a tasas de bits de 2.970 Gbit/s y
2.970/1.001 Gbit/s)
Admite salida de señal de pantalla negra;
Salida de bucle ecualizada y re-clockeada;
Salida de audio alternativa a 2CH analógico;
Contenido del paquete
Convertidor SDI a ALL Scaler 1 ud.
Adaptador de corriente cc 12V/2.5A 1 ud.
Manual de operación 1 ud.
Especificación
SMPTE estándar 425M nivel A & B, 424M, 292M, 259M-C
Velocidades de transmisión SDI 2.970Gbps, 2.970/1.001Gbps,1.485Gbps,
1.485/1.001Gbps y 270Mbps
Puerto de Entrada
1 × BNC (SD/HD/3G-SDI)
Puerto de salida 1 × BNC (derivación SD/HD/3G-SDI),.
1 × HDMI (conector tipo A),
1 × DVI con Audio
1x VGA con Audio
1 × compuesto con R/L
Protección ESD modelo de cuerpo humano:
± 8kV (descarga del espacio de aire)
± 4kV (descarga de contacto)
Distancia del Cable SDI 3G hasta 100m (Cable BELDEN 1694A).
HD hasta 200m (Cable BELDEN 1694A)
SD hasta 300m (Cable BELDEN 1694A)
Dimensiones 110mm (ancho) × 288mm (diámetro) × 32mm (alto)
Peso 750g
Material del chasis
Temperatura de funcionamiento 0 Ω C ~ 40 Ω C/32 Ω F ~ 104 Ω F
Temperatura de almacenamiento-20 Ω C ~ 60 Ω c/-4 Ω F ~ 140 Ω F
Humedad Relativa 20 ~ 90% RH (sin condensación)
Consumo de energía 5W
Operación y funciones

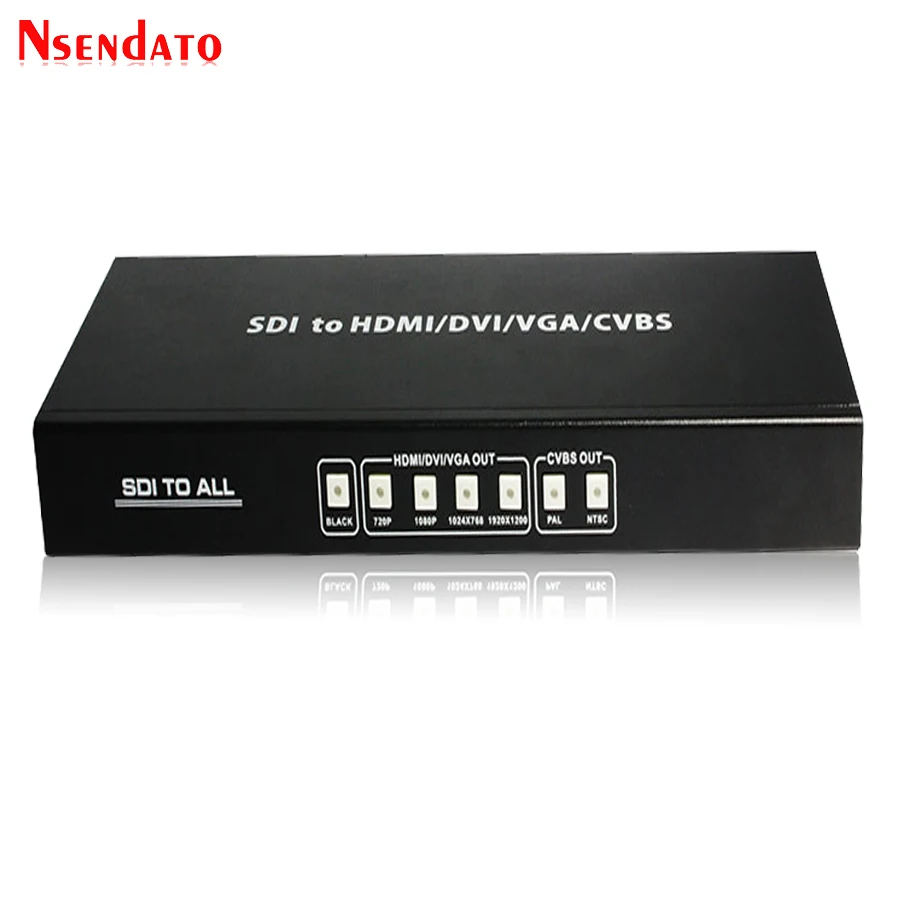

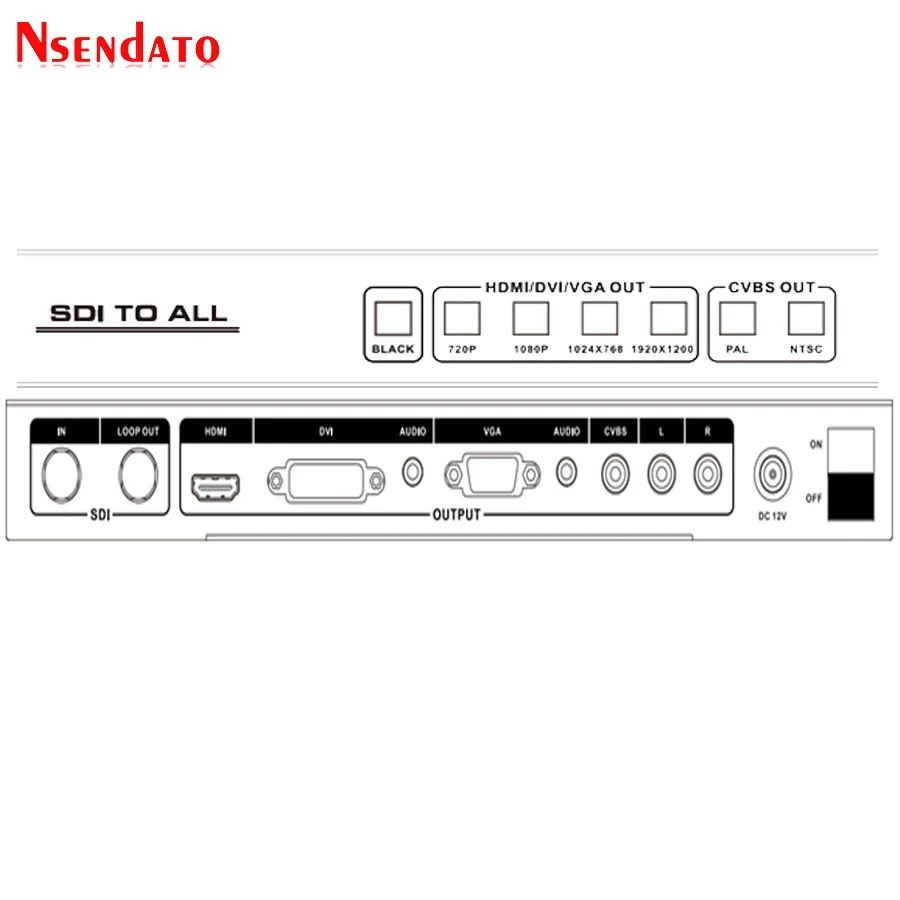

Panel frontal
1. Botón negro: Presione este botón para emitir señal de pantalla negra a la pantalla HDMI/DVI/VGA/puerto compuesto.
2. Botón de salida HDMI/DVI/VGA: Presione estos botones para seleccionar la resolución del puerto HDMI/DVI/VGA.
3. CVBS botón de salida: Presione estos botones para seleccionar el formato del puerto de salida compuesto.

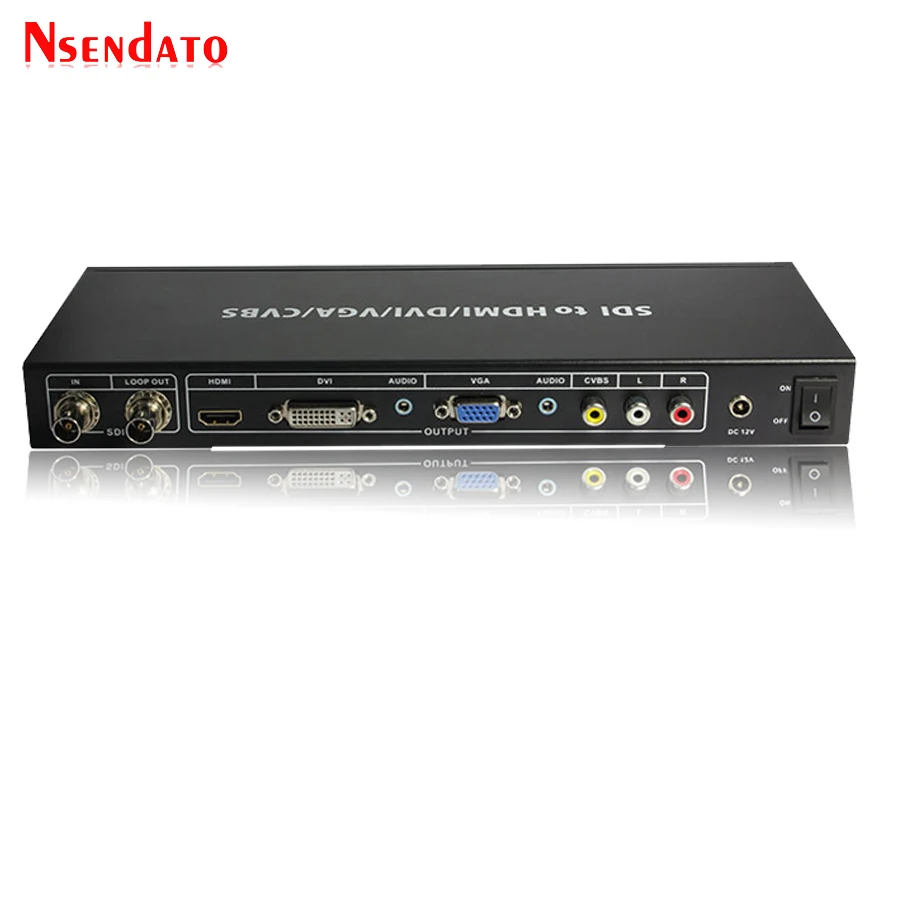

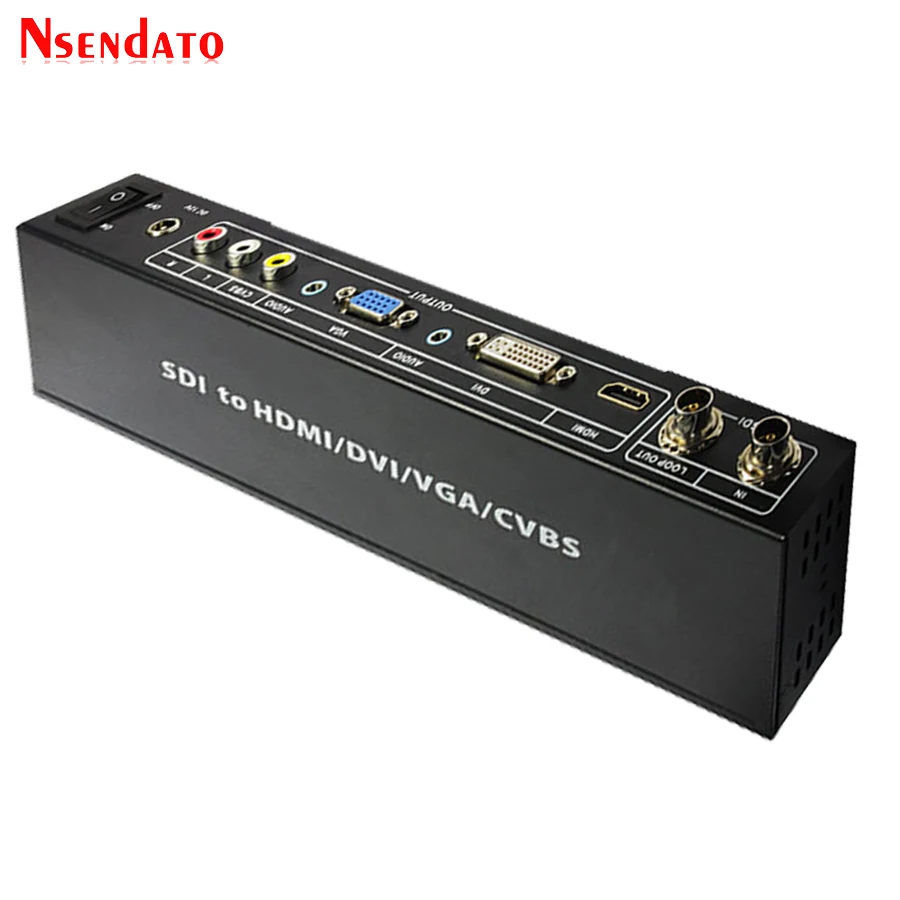

Panel trasero
1. Entrada SDI: conéctalo a la salida SDI del dispositivo fuente SDI. Acepta señales SDI SD,HD o 3G.
2. Salida de bucle SDI: proporciona una salida de señal SDI "a través del bucle" para la conexión a una pantalla SDI.
3. Salida: Esta ranura es donde conecta la pantalla HDMI/DVI/VGA/Compositeport con cable para la pantalla de la fuente de entrada.
4. Cc 12V: Conecte la fuente de alimentación de 12V CC a la unidad y conecte el adaptador al enchufe de pared de CA.
5. Encendido/apagado: encendido/apagado.
