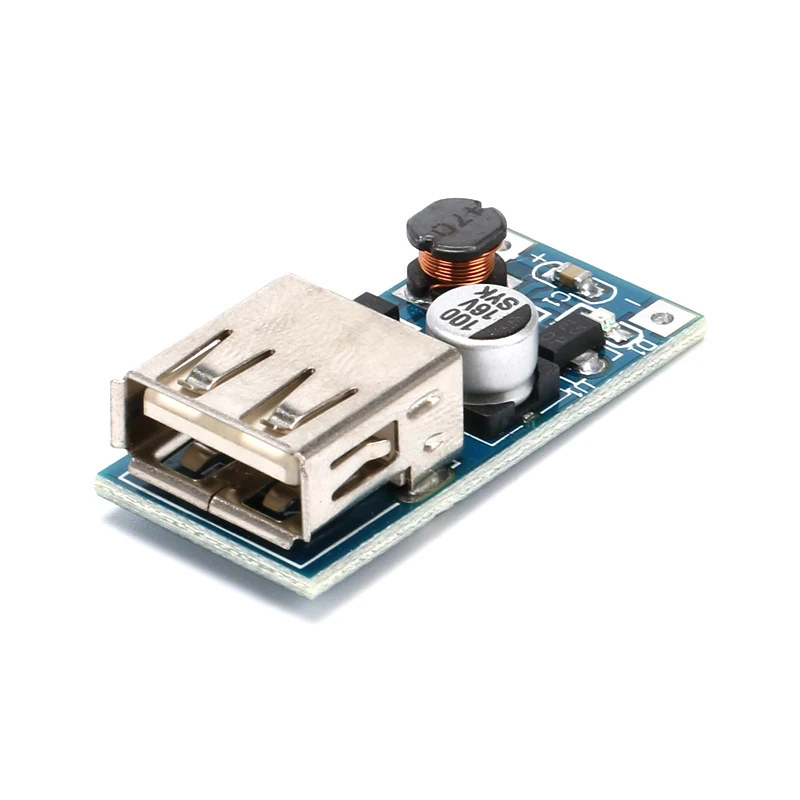

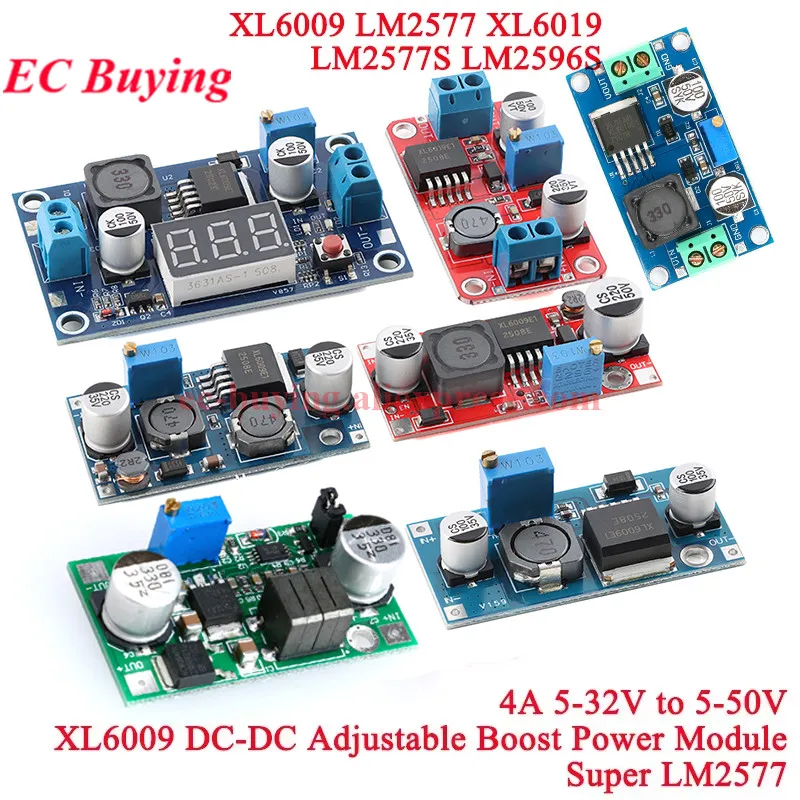

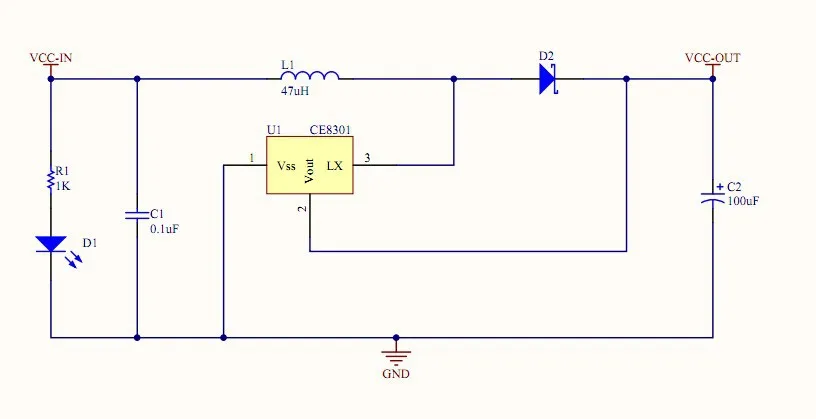

Color
Número de modelo
Descripción
Referencia de muestra de comparación de pruebas

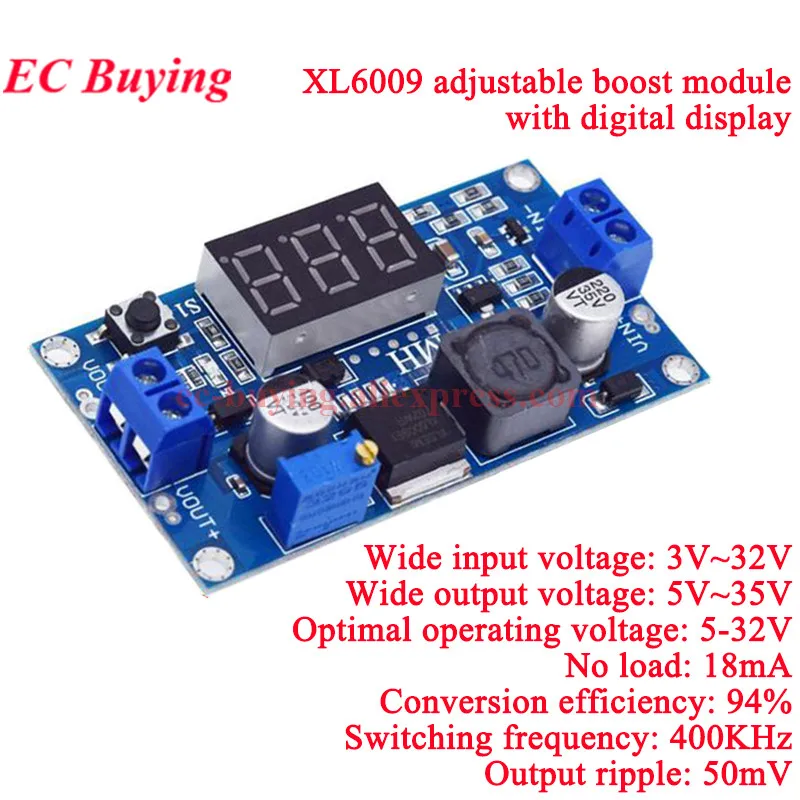

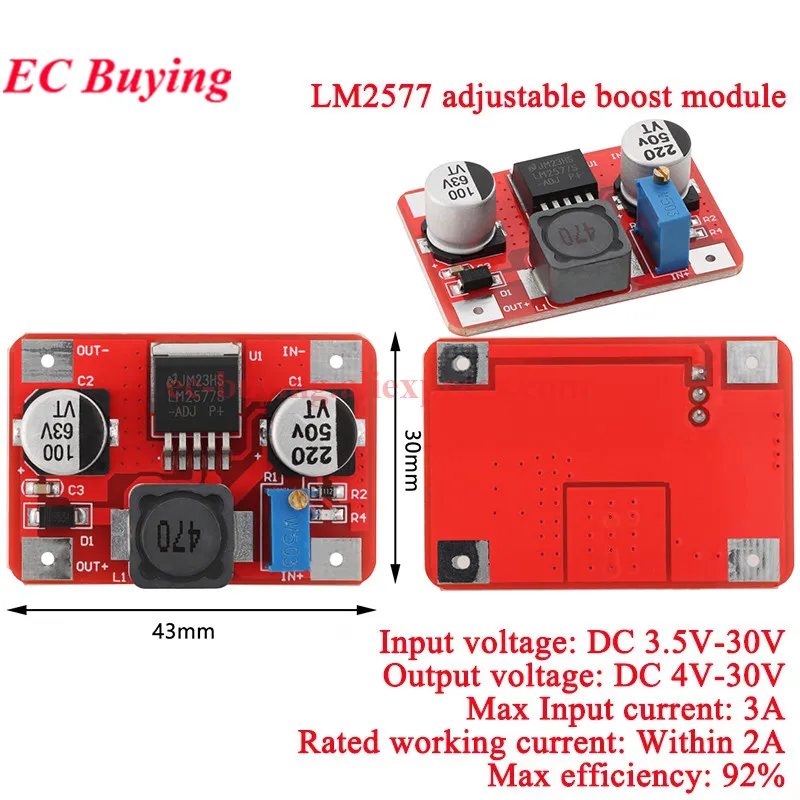

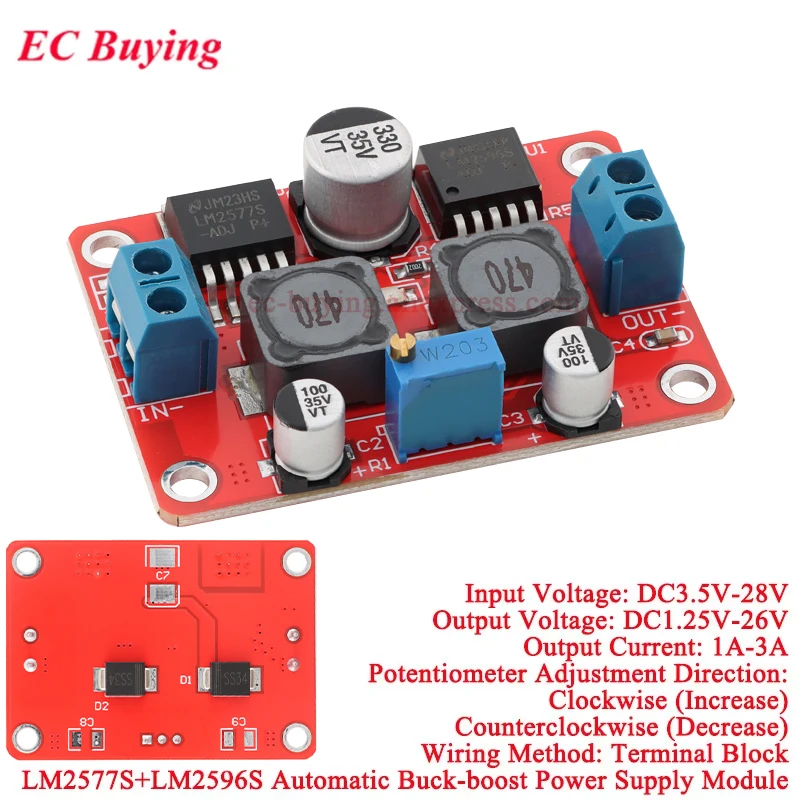

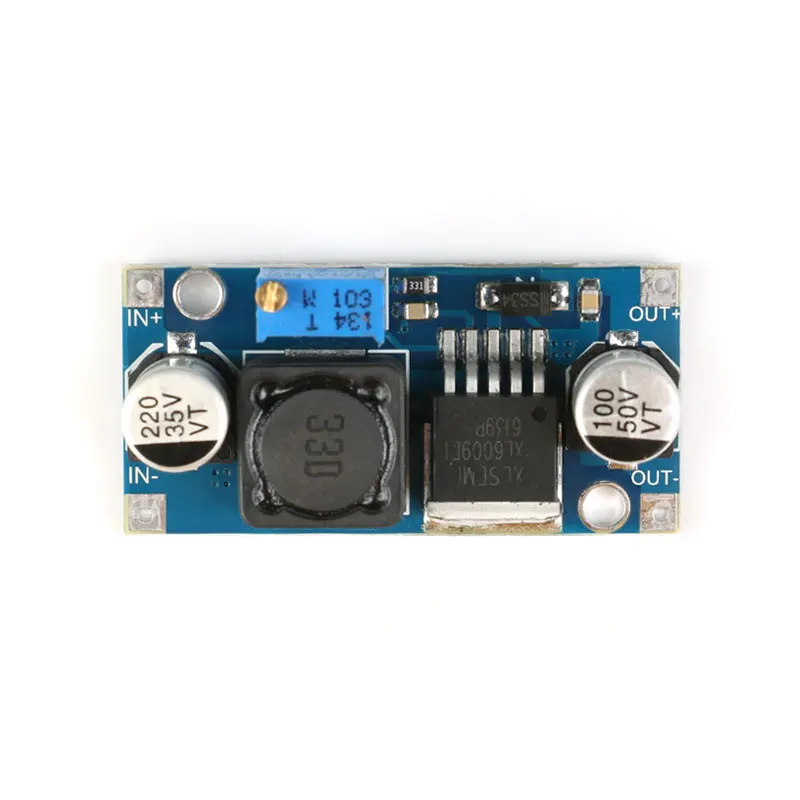

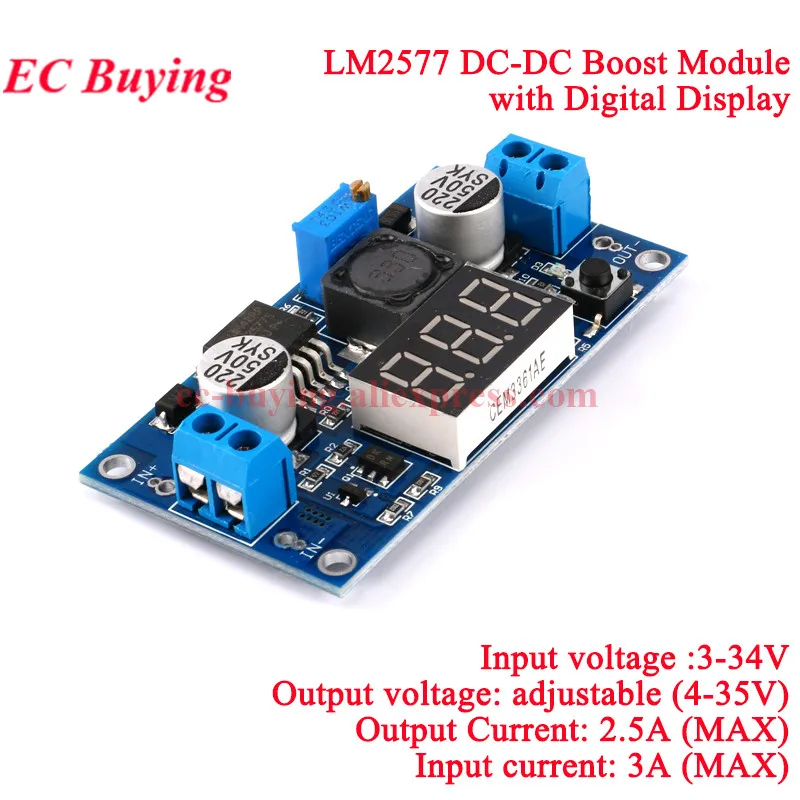

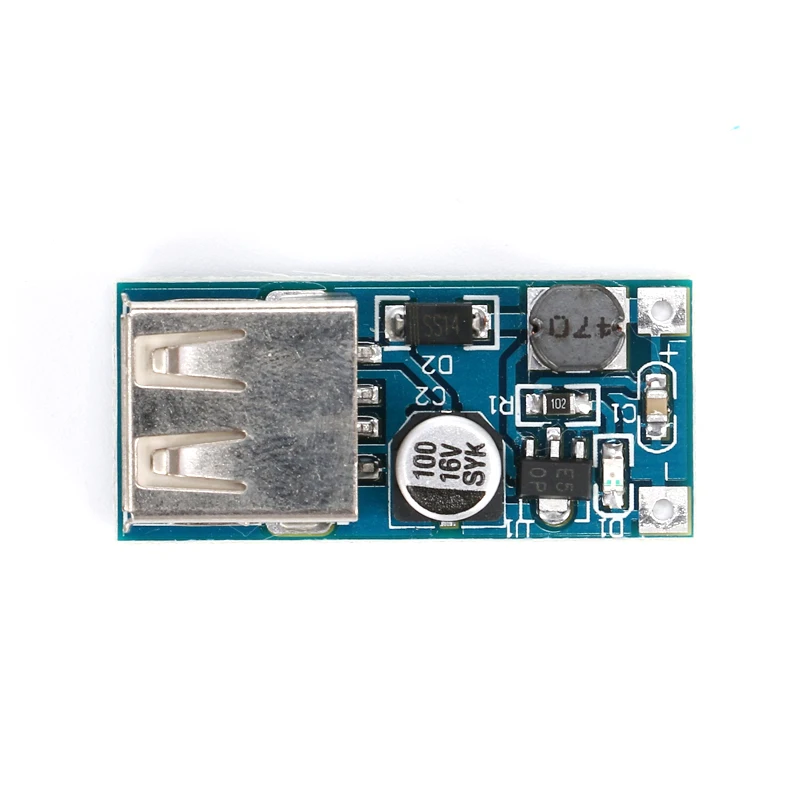

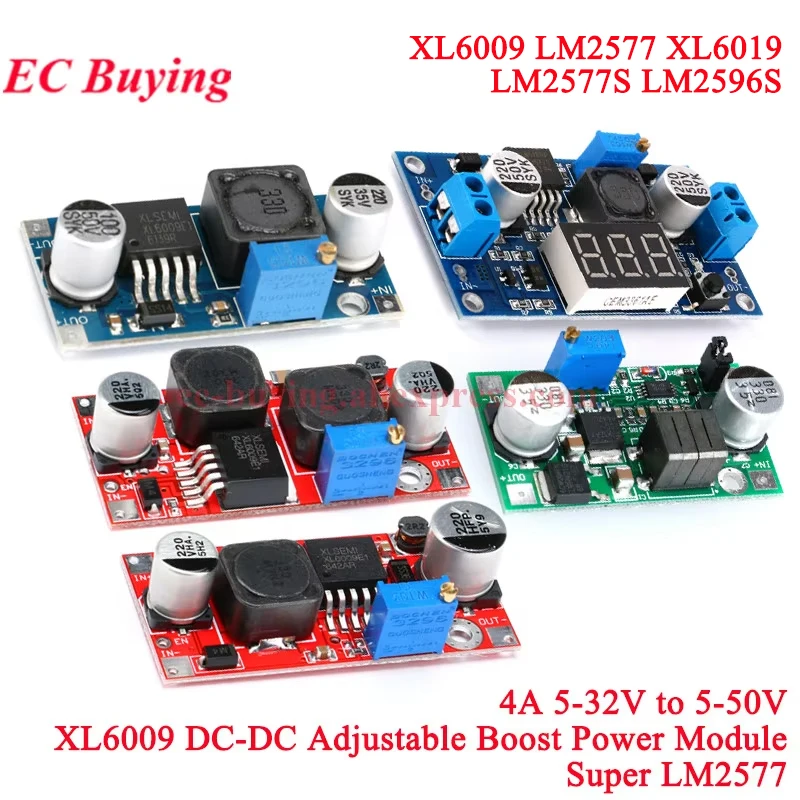

Entrada 5V Salida 12V 0,8A 9,6WEntrada 7,4 V Salida 12 V 1,5 A 18 WEntrada 12V Salida 15V 2A 30WEntrada 12V Salida 16V 2A 32WEntrada 12V Salida 18V 1,6A 28,8WEntrada 12V Salida 19V 1,5A 28,5WEntrada 12V Salida 24V 1A 24WCaracterística:1.La eficiencia de conversión del modo triodo LM2577 de este módulo es mayor2.Este módulo es un módulo de refuerzo ajustable, puede ajustar la precisión de los módulos sobre el círculo un potenciómetro más ajustable3.Para cambiar el voltaje de salida.El voltaje de salida más alto es de 38 v. Impulsor cronómico, reducción en tiempo inverso.4.Temperatura de trabajo: grado industrial - 40 ~ + 125 (temperatura ambiente superior a 40 grados, reduzca el uso de energía o mejore la disipación de calor)5.Rango de voltaje de entrada: 3,5-32 V6.Rango de voltaje de salida: 6-35 V (ajustable continuamente)7.Alta eficiencia:=96% (MÁX.)8.Corriente máxima de salida: 4A9.GND: Entrada Negativa10.IN +: Entrada positiva11.GND: Salida Negativa12.OUT +: Salida positiva

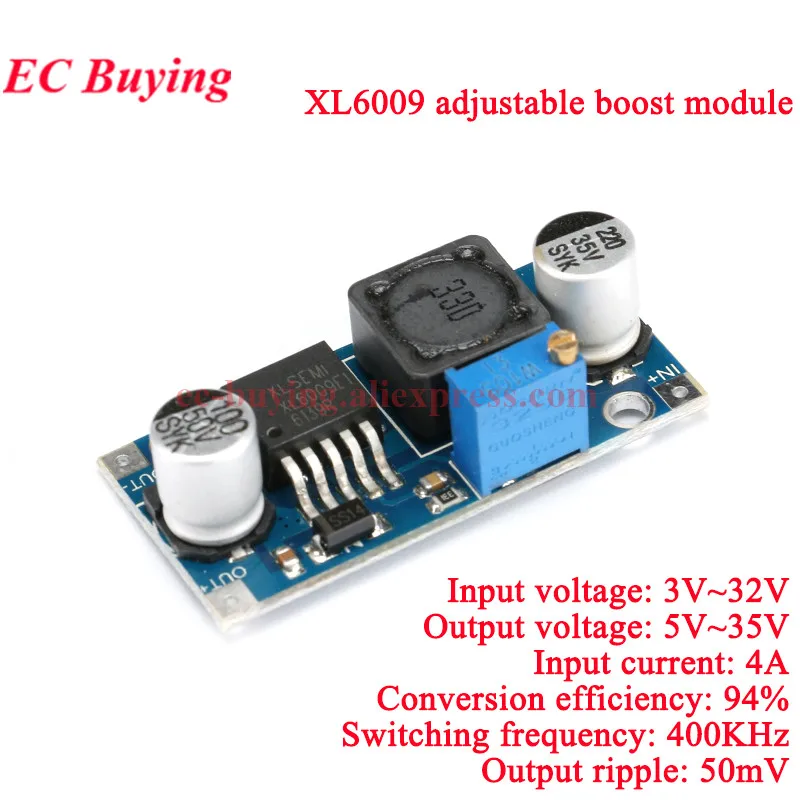

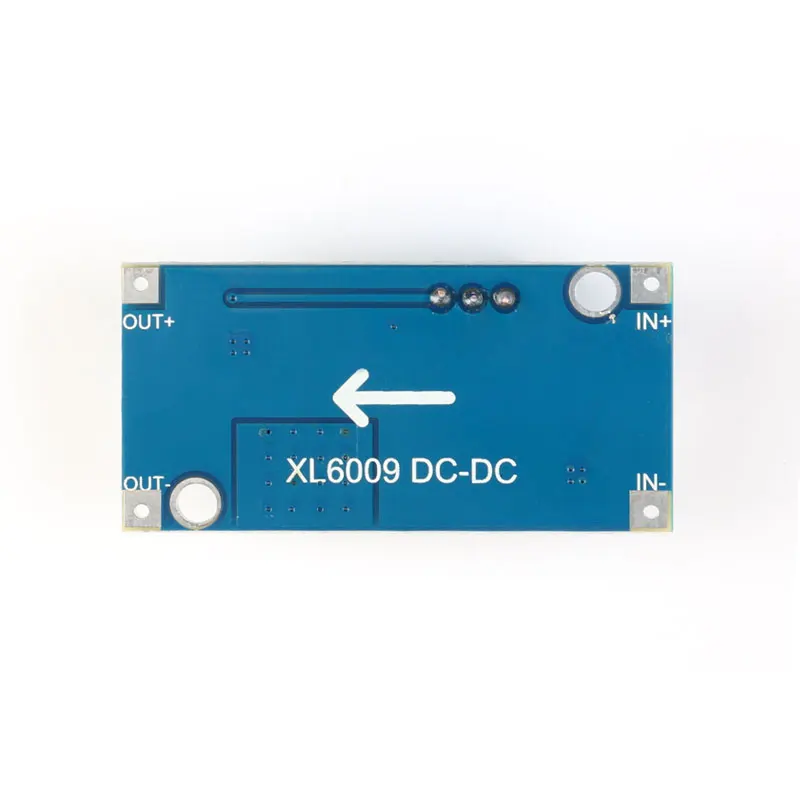

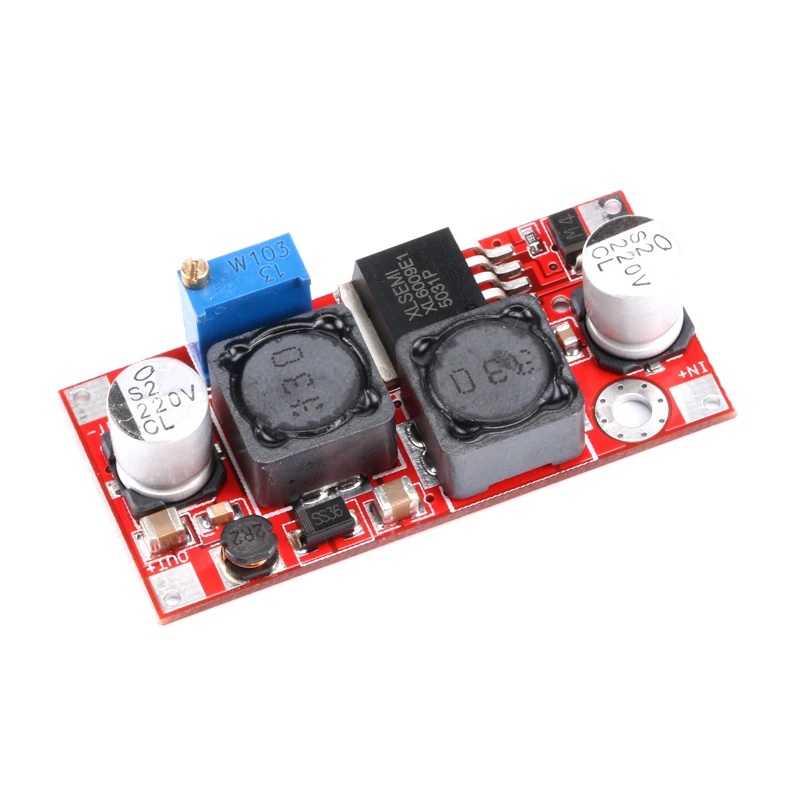

- El nuevo chip XLSEMI original elimina el chip falso y desmonta.
- Condensadores electrolíticos SMD importados, no acompañados de capacitancia casera.
- Frecuencia de funcionamiento de hasta 400 Khz y circuito de filtro LC, la ondulación de salida es muy baja.
- Importe los inductores TDK, el calor y el ruido al mínimo.
- Entrada y salida de tres condensadores cerámicos multicapa MLCC, la interferencia mejora la estabilidad.
- PCB utiliza material de lámina de grado A para evitar cartón y placa de basura.
- MOSFET incorporado, el triodo incorporado del LM2577 dice adiós y puede alcanzar un 94% de eficiencia.

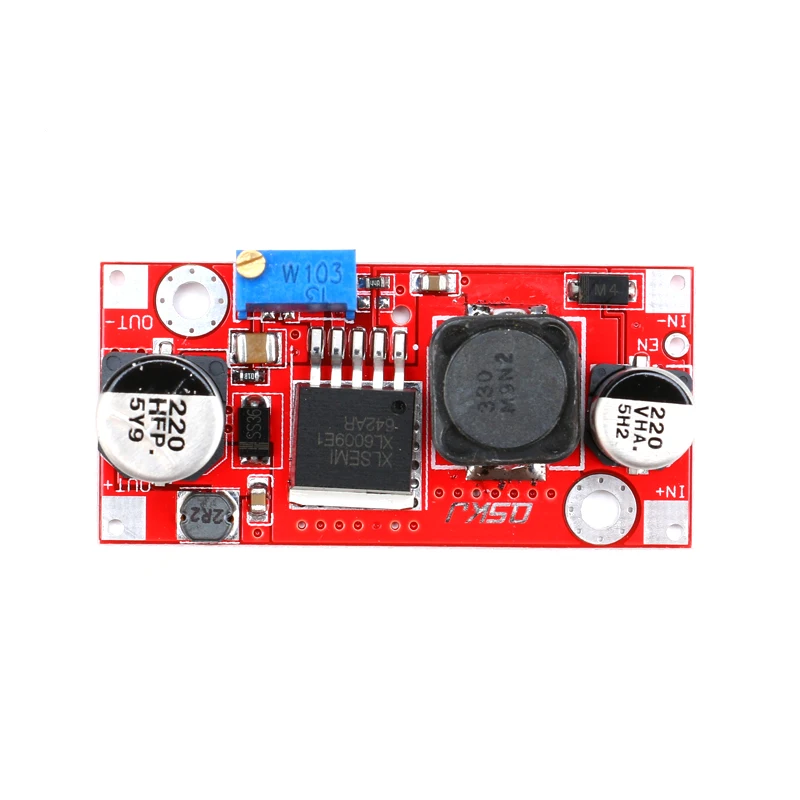

- Aumente habilitar el puerto, puede controlar si el circuito de refuerzo.
- Dimensiones: 49 (largo) * 23,4 (ancho) * 11,4 (alto) mm (sin incluir potenciómetro)

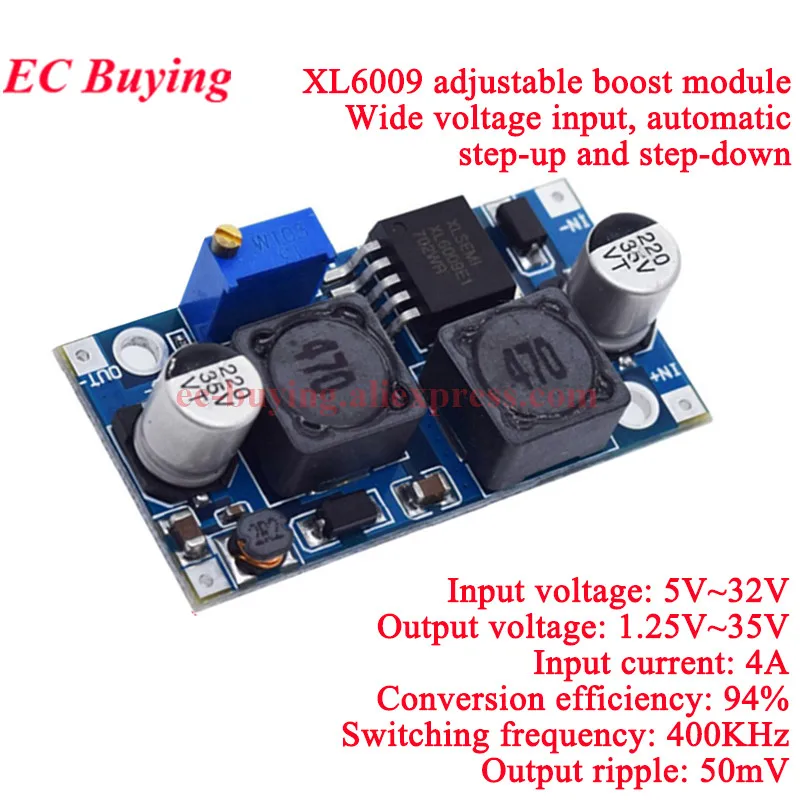

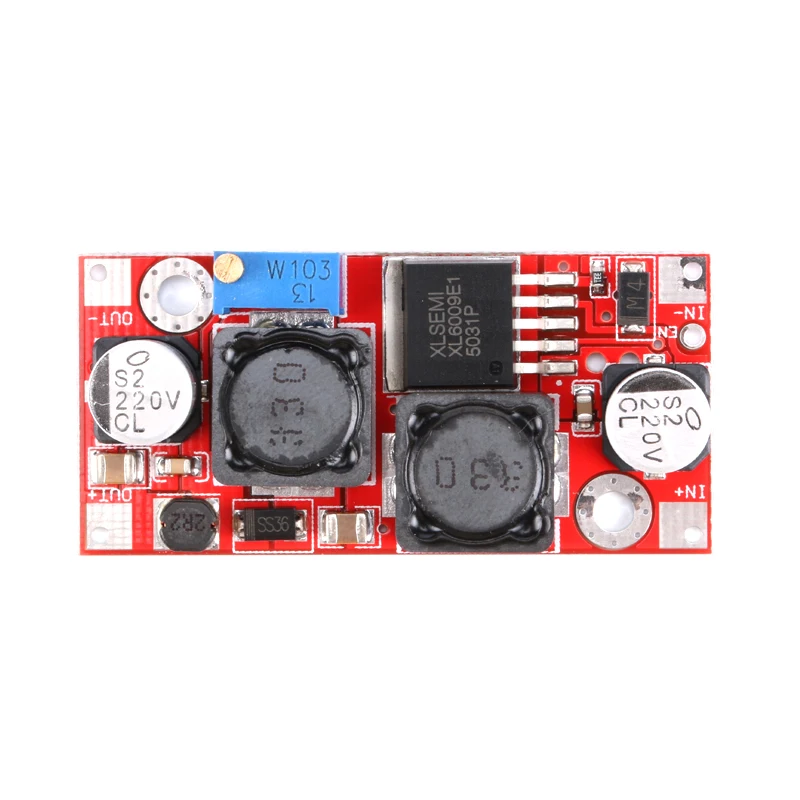

Propiedades del módulo: módulo elevador y descenso no aislado (BOOST y Buck)
Voltaje de entrada: 3,2-32 V
Voltaje de salida: (1) continuamente ajustable (1,2-35 V)
Corriente de salida: 1,5 A (MÁX.)
Corriente de entrada: 4A (MÁX.)
Potencia de salida: refrigeración natural 20W, además disipador de calor 25W (MAX) potencia real
Potencia máxima de salida=eficiencia de conversión de voltaje de entrada * 4A *eficiencia de conversión
Eficiencia de conversión: la eficiencia del voltaje y la corriente medidos de uso común (en adelante, solo como referencia)
A=Voltaje de entrada.B=Corriente de entrada.C=Voltaje de salida.D=Corriente de salida.E=eficiencia de conversión
1.Temperatura de funcionamiento: Grado industrial (-40 C a + 85 C) (la temperatura ambiente supera los 40 grados, menor consumo de energía o para mejorar la disipación del calor)
2. Aumento de temperatura a plena carga: 45 C
3.Frecuencia de funcionamiento: 400 kHz
4. Corriente de carga: 5 V gira 12 V 15 mA.
5.Regulación de carga: ± 0,5%
6.Regulación de voltaje: ± 0,5%
7.Velocidad de respuesta dinámica: 5% 200uS
8.Activar puerto de control: Sí, alto 1,4 V-VIN (ON), bajo 0-0,8 V (OFF), el alto predeterminado
9. Protección contra cortocircuitos: Ninguna (instale un fusible o una entrada del circuito de protección)
10.Protección de polaridad inversa de entrada: Ninguna, consulte nuestra placa de diodo de protección inversa o en la serie de entradas.
11.Instalación: Puede atornillar (agujeros de fijación de 3 mm), 2 orificios de fijación
Introducción:
A=Voltaje de entrada.B=Corriente de entrada.C=Voltaje de salida.D=Corriente de salida.E=eficiencia de conversión

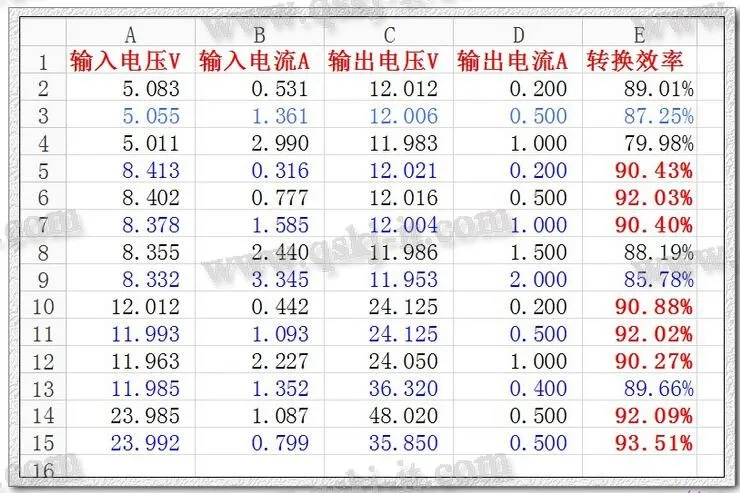

La prueba de datos de voltaje común
Aumentar la eficiencia:Eficiencia de 5,0 V a 12 V/1 A 86,3%Eficiencia de 7,4 V a 12 V/1 A 88,7%Eficiencia de 12V a 18V/1A 88,3%Eficiencia de 18V a 24V/1A 87,3%Eficiencia Buck:Eficiencia de 5V a 3,3V/3A 74,2%Eficiencia de 12V a 5V/3A 83,8%Eficiencia de 24V a 12V/2A 86,4%Eficiencia de 24 V a 18 V/2 A 87,6%Eficiencia de refuerzo y rebote:Eficiencia de 12V a 12V/3A 87,4% Eficiencia de 5V/2A 81,4%Tamaño:48x26x13 (largo*ancho*alto)(mm)
Color:Como muestra la imagen
Peso:12 gramos

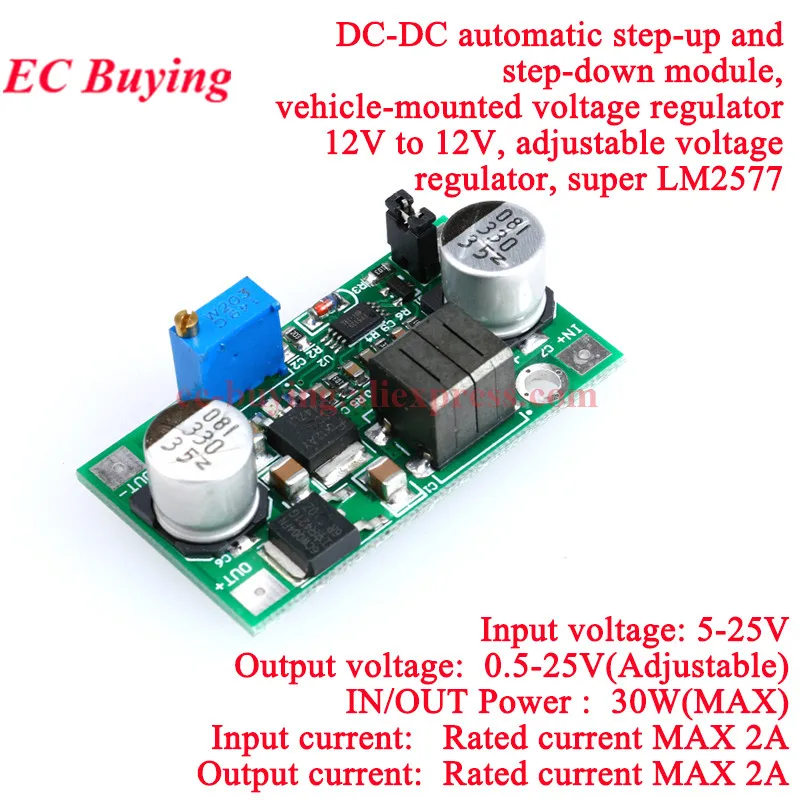

Tensión de entrada:5-25V
Indicador LED:SI
Habilitar interfaz:Sí
Tensión de salida:0,5-25 V (ajustable)
Potencia de entrada/salida:30W (MÁX.)
Corriente de entrada:Corriente nominal MAX 2A
Corriente de salida:Corriente nominal MAX 2A
En+:Entrada positiva
En-:Entrada negativa
Out+:Salida positiva
fuera-:Salida negativa
Este módulo no tiene protección inversa, si se conecta al revés, se quemará.Por favor preste más atención.
Cuando la salida esté en disparo, la salida se detendrá automáticamente.Por lo tanto, usted saca la tapa de la interfaz de habilitación y luego la inserta.El módulo se volverá normal.
Cuando el módulo arranca o la carga está apagada, aparecerá fácilmente que el voltaje de salida templado será mayor que el voltaje preestablecido. Por lo tanto, el módulo no es adecuado para dispositivos sensibles al voltaje.
