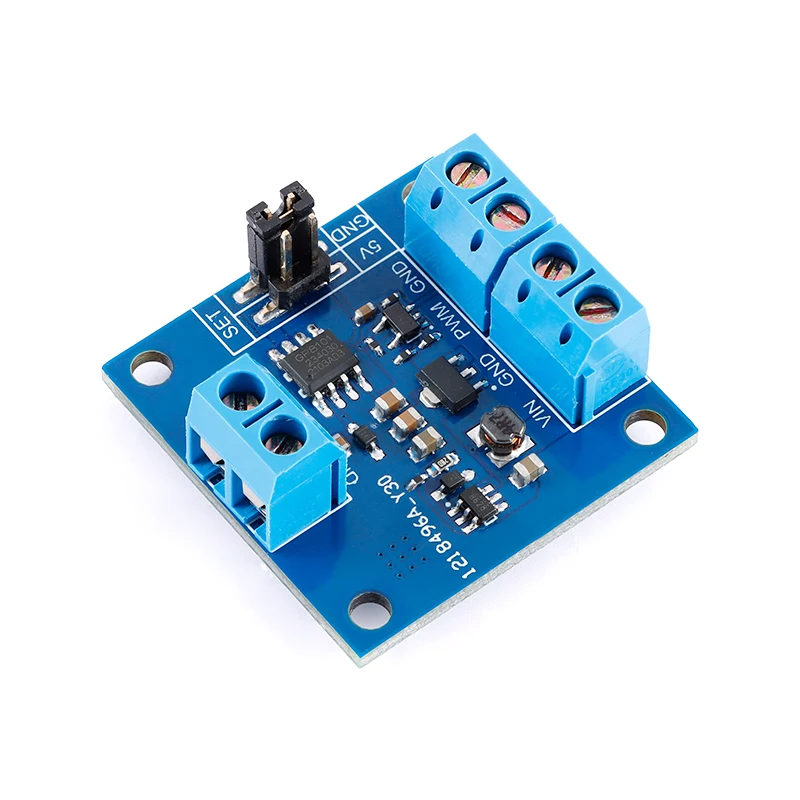

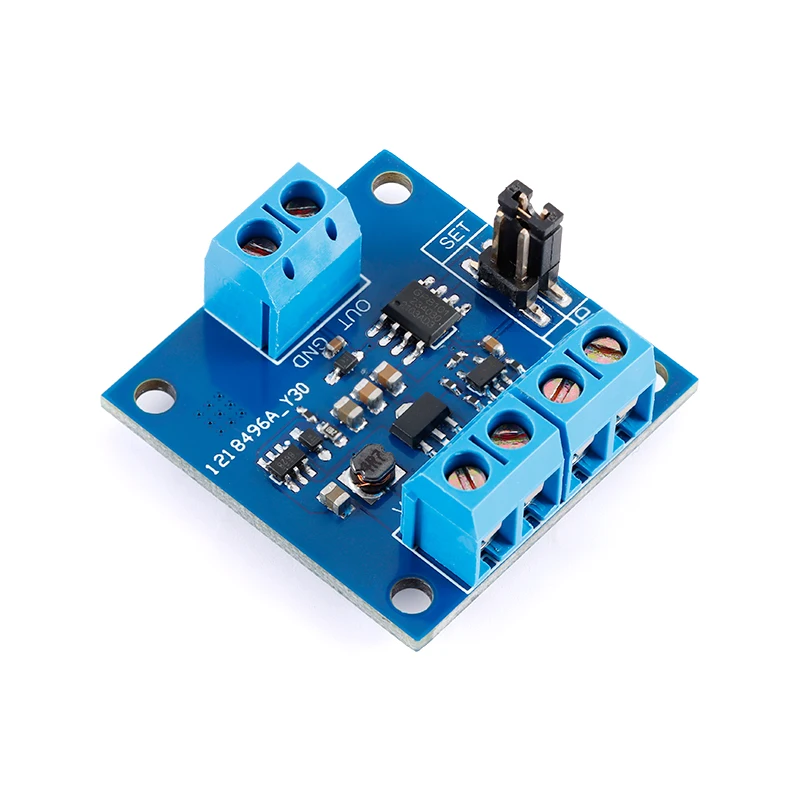

Convertidor de frecuencia de voltaje de 22Hz-20kHz a 0-5/0-10V, módulo de conversión de señal analógica Digital 0-100% PWM, módulo de señal a voltaje

El módulo PWM a voltaje puede convertir el ciclo de trabajo del 0% al 100% PWM en una salida de voltaje de 0 V-5 V o 0 V-10 V. El módulo puede cambiar el rango de voltaje de salida seleccionando la posición de la tapa del puente.La tapa del puente se inserta en el extremo GND, es decir, el SET y el GND están en cortocircuito y el rango de salida es 0V-5V; Cuando la tapa del puente se inserta en el 5V

fin, el SET y 5V están en cortocircuito y el rango de salida es 0V-10V.

Este módulo puede cooperar con el motor/LED y otras placas de accionamiento que pueden ser controladas por señales analógicas para realizar rápidamente la regulación de velocidad del motor/brillo de la luz.

ajuste y otras funciones.

Parámetros:

Voltaje de funcionamiento: 3,3 V - 12 V

Corriente de trabajo: 9,5 - 21,5 mA (prueba sin carga, el uso real puede ser ligeramente mayor que el valor de la prueba)

Nivel de señal de entrada: +3,3 V -+24 V (el nivel alto PWM es +3,3 V -+24 V, el nivel bajo es 0 V)

Frecuencia de la señal de entrada: 22 Hz- 20 kHz

Nivel de salida: 0V - 5V/0V-10V

I2 M Prensa,0.Com

Error de salida permitido: (0,2% (22Hz - 20kHz)

Con o sin aislamiento: No

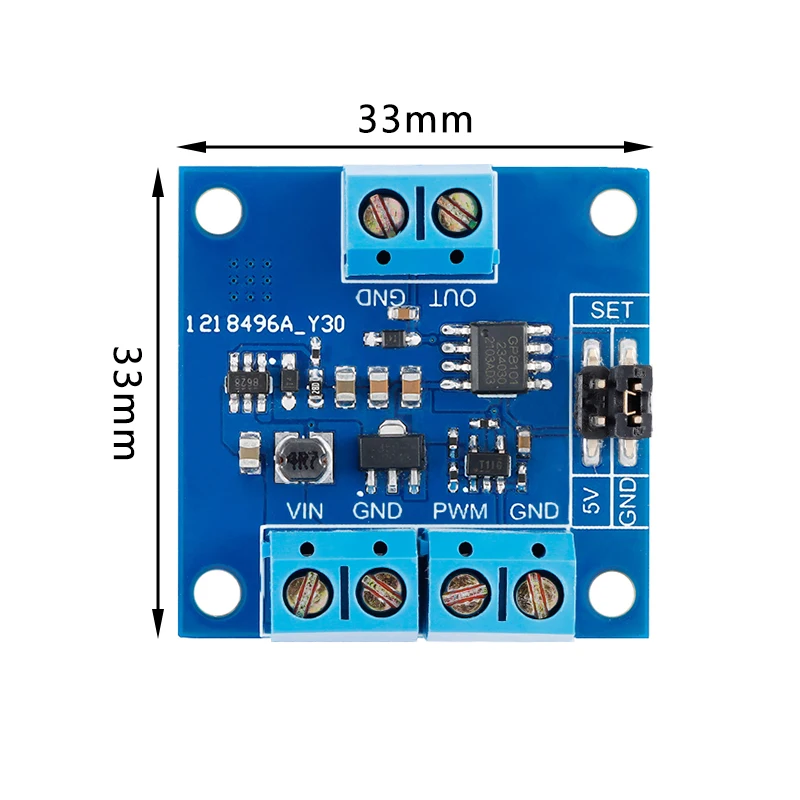

Tamaño del módulo: 33 mm * 33 mm

Modo de posicionamiento: tornillo M3

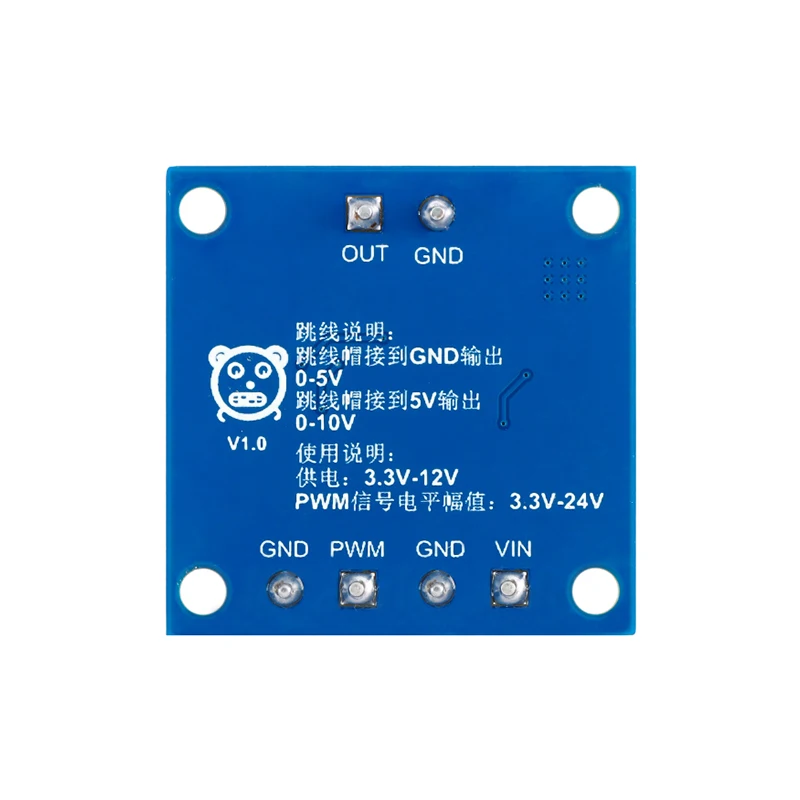

Descripción del pin:

VIN: polo positivo de la fuente de alimentación del módulo, rango de fuente de alimentación 3,3 V-12 V

GND: fuente de alimentación del módulo, señal, cátodo de salida

PWM: entrada PWM, frecuencia 22Hz - 20kHz amplitud+3,3V -+24V

SALIDA: polo positivo de voltaje de salida, salida 0V - 5V o 0V-10V

La tapa del puente no debe insertarse en 5V y GND.

Nota:

La fuente de alimentación del módulo está estrictamente controlada dentro de 12V.Cuando la frecuencia de entrada PWM es inferior a 22 Hz y el ciclo de trabajo es inferior al 10%, la salida puede tener problemas.Por lo tanto, cuando lo utilice, asegúrese de que la frecuencia de entrada PWM sea superior a 22 Hz o que el ciclo de trabajo sea superior al 10 %.

Cuanto mayor sea la frecuencia de entrada PWM del módulo, mayor será el error de voltaje de salida en comparación con la baja frecuencia y se seguirá el error permitido de los parámetros del producto cuando se usa dentro de los parámetros permitidos.La precisión de salida de la frecuencia PWM de entrada probada es alta en condiciones de 2 kHz - 8 kHz

Engranaje de 0 V - 10 V, ingresa el ciclo de trabajo del 70 % para probar el ciclo de trabajo de las frecuencias de 20 K, 10 K y 1 K respectivamente

Engranaje de 0V - 10V, entrada de un ciclo de trabajo del 20% para probar el ciclo de trabajo de las frecuencias de 20K, 10K y 1K respectivamente

Engranaje de 0 V - 5 V, ingresa un ciclo de trabajo del 90 % para probar el ciclo de trabajo de las frecuencias de 20 K, 10 K y 1 K respectivamente

Engranaje de 0 V - 5 V, ingresa un ciclo de trabajo del 30 % para probar el ciclo de trabajo de las frecuencias de 20 K, 10 K y 1 K respectivamente
