Manual de usuario del inversor eléctrico
Capítulo I Resumen
Este manual está destinado a la instalación, puesta en marcha, mantenimiento y uso por parte del usuario.
------------------------------------------------------------------------------------------------------------------------

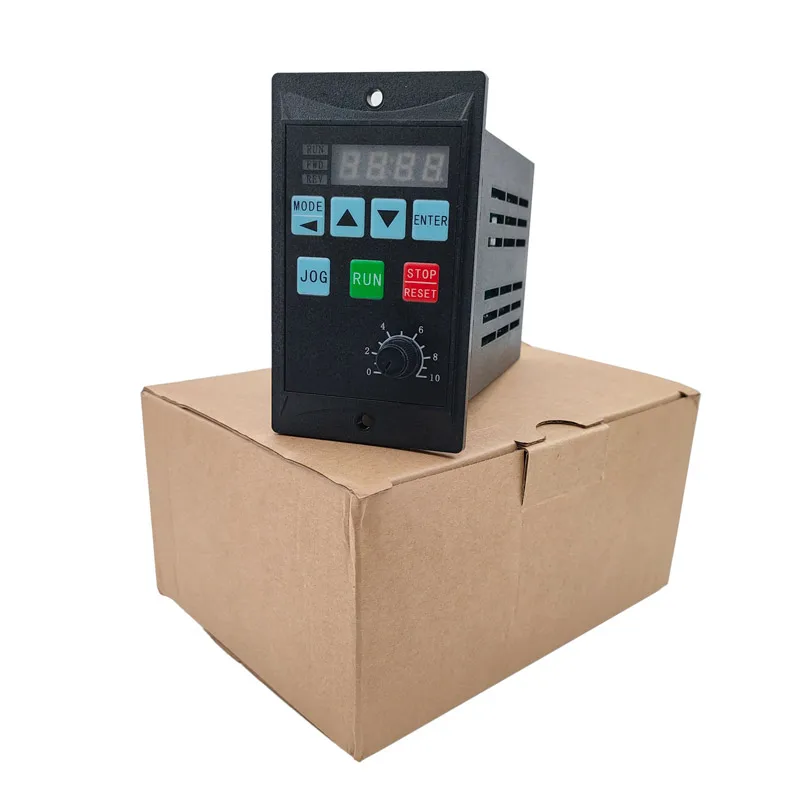

1. Inspección de desembalaje
Retire el inversor de la Caja y confirme que: Si la apariencia del producto está dañada o
Deformado: si los componentes están dañados o se caen: Observe la calificación de la placa de identificación en
Daños del producto, póngase en contacto con el proveedor inmediatamente.
------------------------------------------------------------------------------------------------------------------------
2. Léalo cuidadosamente antes de usarlo y manténgalo correctamente.
------------------------------------------------------------------------------------------------------------------------
3. Entorno de uso.
Fuente de alimentación: entrada única AC220V ± 40%
Temperatura: -10 ℃- 50 ℃
Humedad: 0% - 65%
------------------------------------------------------------------------------------------------------------------------
4. Precauciones
------------------------------------------------------------------------------------------------------------------------
5. No hay condensación, polvo y líquido/gas corrosivo en el sitio.
------------------------------------------------------------------------------------------------------------------------
6. La posición de instalación debe ser firme y libre de vibraciones.
------------------------------------------------------------------------------------------------------------------------
7. Como el tamaño total es pequeño, maneje los extremos del cable correctamente.
------------------------------------------------------------------------------------------------------------------------
8. Si la temperatura ambiente es alta, Deje suficiente espacio de disipación de calor.
------------------------------------------------------------------------------------------------------------------------

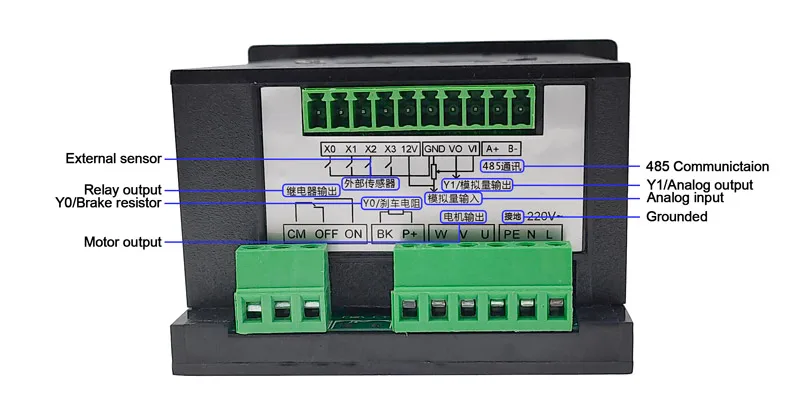

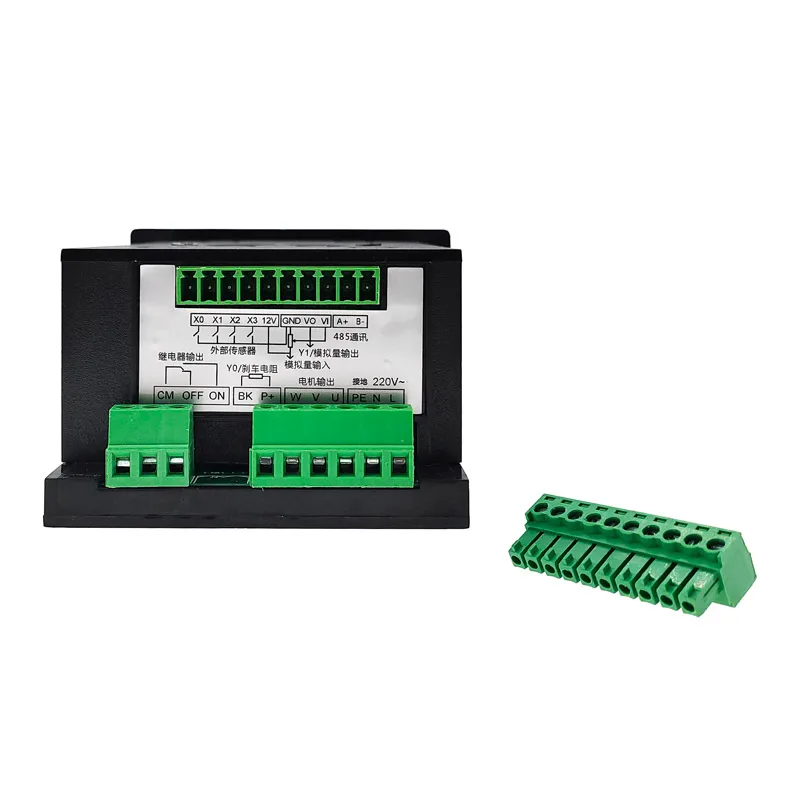

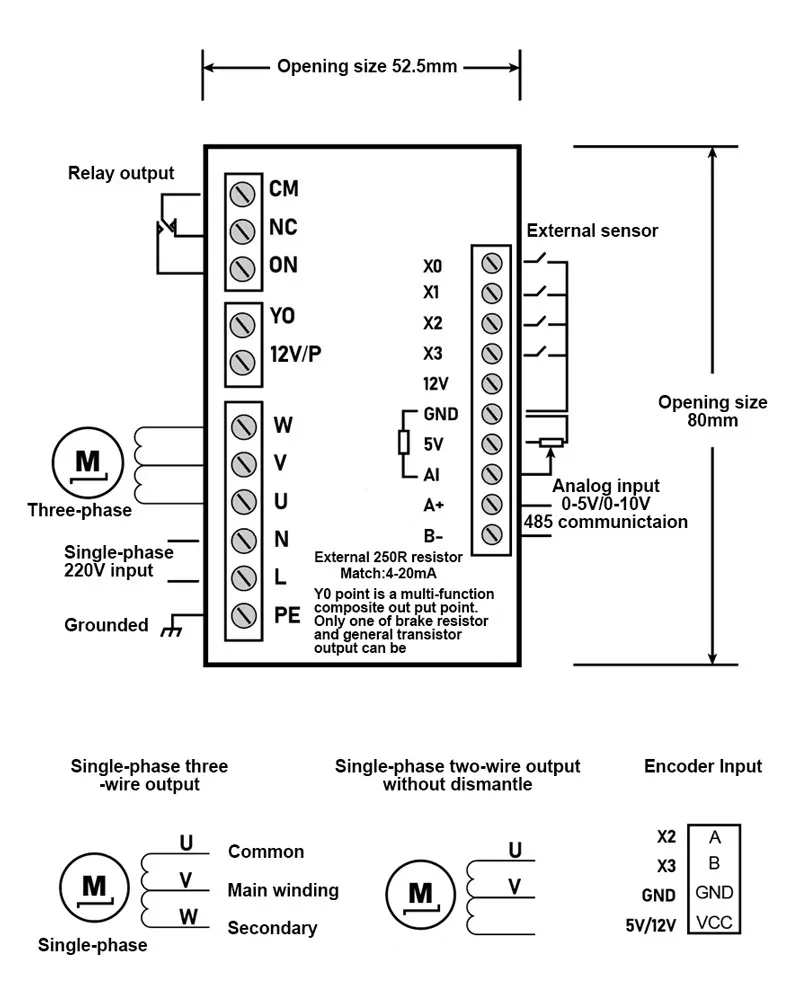

Capítulo II Instalación y cableado

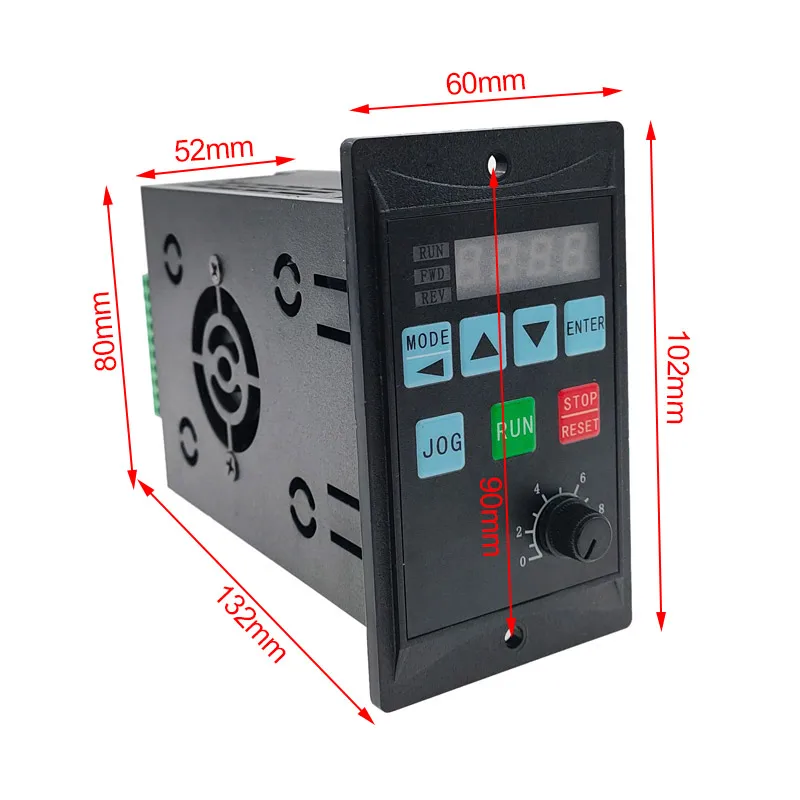

Tamaño de apertura: 52,5mm * 80mm * 130mm

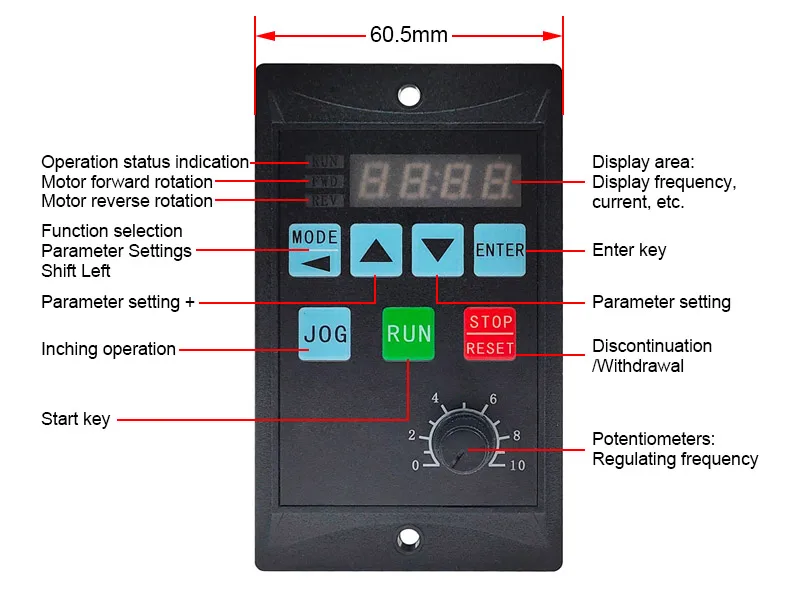

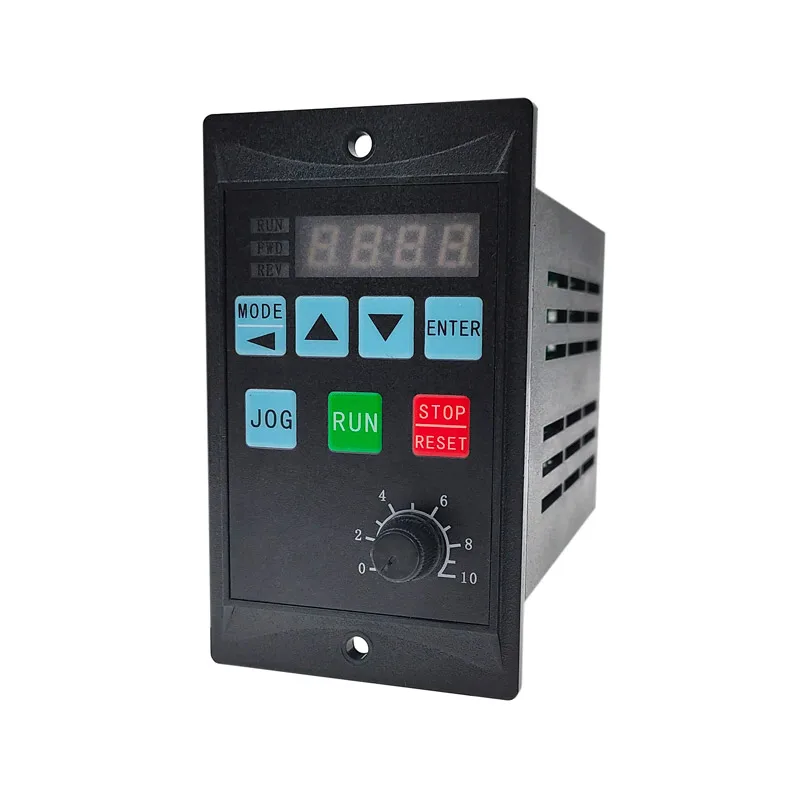

Capítulo III Descripción clave:
XXX a continuación representa datos arbitrarios
------------------------------------------------------------------------------------------------------------------------
(Tecla MODO):
Esta tecla puede ver la frecuencia establecida (Fxxx) y la frecuencia de funcionamiento (Hxxx) del convertidor de frecuencia.
Corriente de funcionamiento (Axxx), dirección del motor (FWD/REV), voltaje de entrada (Uxxx), temperatura del inversor (TXXX),
Estado del punto de entrada (Lxxx), visualización del parámetro PID (X DE LA X.X-X) indica el punto de ajuste/valor de retroalimentación.
------------------------------------------------------------------------------------------------------------------------
(▲ Tecla):
Agregue la función de datos al configurar datos o agregue frecuencia cuando la frecuencia se controle por panel.
------------------------------------------------------------------------------------------------------------------------
(▼Tecla):
Función de restar datos al configurar datos o reducir la frecuencia cuando la frecuencia se controla por panel.
------------------------------------------------------------------------------------------------------------------------
(Tecla ENTRAR):
Presione esta tecla para ingresar al modo de parámetros al ingresar a la configuración del parámetro Pxxx y presione esta tecla para
Guarde los parámetros establecidos después de la modificación.
------------------------------------------------------------------------------------------------------------------------
(Tecla JOG):
Función de operación Jog...
------------------------------------------------------------------------------------------------------------------------
(Tecla RUN):
Tecla de inicio de operación del panel inversor.
------------------------------------------------------------------------------------------------------------------------
(Tecla STOP/RESET):
Presione esta tecla para detener el modo de operación y presione esta tecla para borrar la función de alarma de falla en la pantalla de falla
Modo.
------------------------------------------------------------------------------------------------------------------------
(INTRO +):
Esta llave es una llave compuesta. En el modo de bloqueo de panel, puede presionar esta tecla para desbloquear la función. Cuando
La función de bloqueo del panel está activada, puede pulsar esta tecla para entrar en la función de bloqueo del panel.
------------------------------------------------------------------------------------------------------------------------
Descripción de la configuración del panel:
Cuando el panel muestre Pxxx, puede presionar los botones de flecha hacia arriba y hacia abajo para ajustar al especificado
Número de parámetro y, a continuación, pulse la tecla ENTER para entrar en el modo de datos de este elemento del menú. Estos datos
Se puede modificar al tamaño especificado de acuerdo con la siguiente tabla. Después de la modificación, presione el
Tecla ENTER para guardar. Si el Panel no muestra el modo Pxxx, puede presionar la tecla MODE hasta que Pxxx
Se muestra.
------------------------------------------------------------------------------------------------------------------------

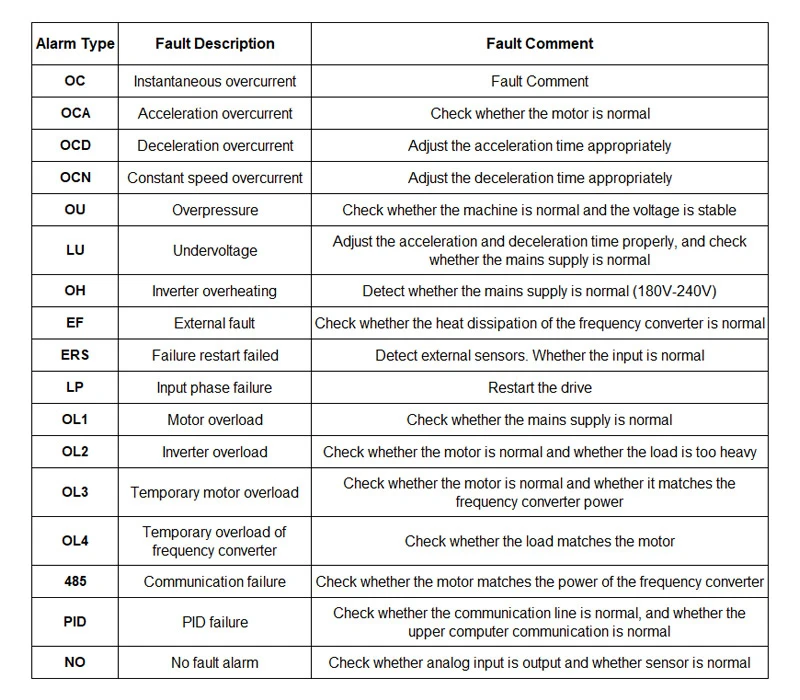

Capítulo IV Código de error
