Descripción
Módulocaracterísticas:
* Entrada de voltaje amplio de 6-40 V
* Rectificación síncrona 97% de alta eficiencia
* La salida de corriente constante de voltaje constante se puede ajustar continuamente
* Dos tubos MOS de alta corriente de 85V 80A
* Utilizando alambre de cobre puro de 23M hierro silicio aluminio 3 0,8 MM y enrollado.
Parámetros del módulo:
Propiedades del módulo: rectificador síncrono módulo de voltaje constante de corriente constante buck no aislado
Voltaje de entrada: 6-40 VCC
Voltaje de salida: continuamente ajustable (1,2-35 VCC) durante mucho tiempo menos de 32 V (adecuado para aplicaciones donde el voltaje de entrada es mayor que el voltaje de salida no se puede aumentar)
Corriente de salida: máximo 20 A dentro de 15 A durante un largo período de tiempo (si la temperatura del tubo de alimentación supera los 65 grados, agregue disipación de calor del ventilador; si el voltaje de salida es alto, es necesario reducirlo)
Rango límite de corriente: 0,0,-20 A (Ajuste) Si el módulo supera los 65° C, añade un fan.
Diferencia mínima de presión: 3V
Frecuencia de funcionamiento: 150 KHZ
Eficiencia de conversión: Hasta aproximadamente el 97% de la eficiencia está relacionada con la diferencia de presión y el entorno de uso.
Ondulación de salida: ondulación de aproximadamente 50 mV (sin ruido) Ancho de banda de 20 M (solo como referencia) Entrada 24 V medida
Temperatura de funcionamiento: -10℃ a +75℃) (Preste atención a la temperatura del tubo de alimentación en uso real; si la temperatura es demasiado alta, fortalezca la disipación de calor o el uso de reducción)

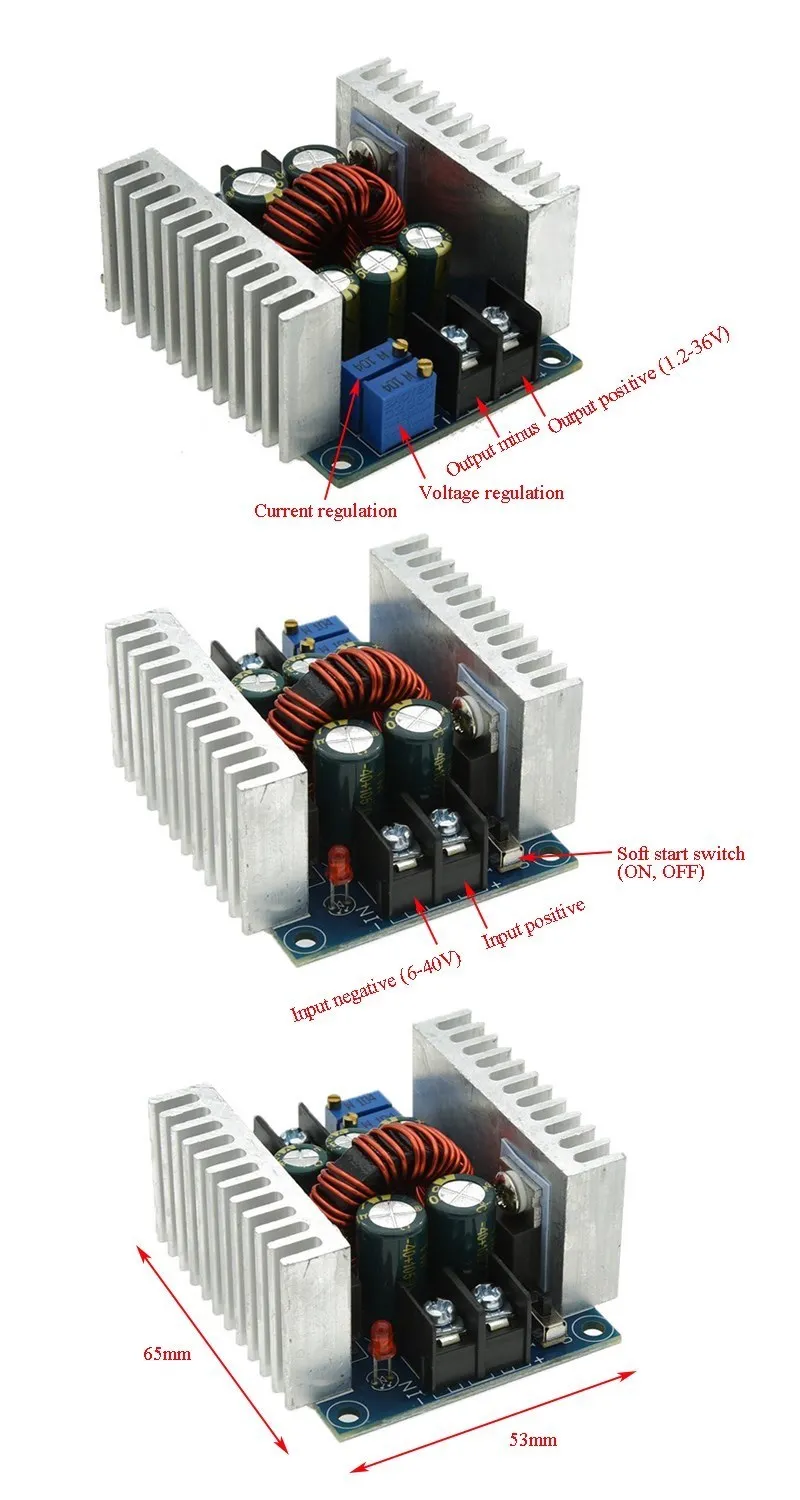

Dirección de ajuste del potenciómetro: en sentido horario (aumentar), en sentido antihorario (disminuir)
Protección contra cortocircuitos de salida: hay corriente constante (protección instantánea) (el valor de corriente constante de configuración de corriente no puede sufrir cortocircuitos durante mucho tiempo)
Protección inversa de entrada: Ninguna,
Perfusión anti-reversa de salida: Ninguna, utilizada para cargar electricidad propia o carga inductiva que necesita diodos adicionales.
Modo de conexión: terminal
Tamaño del módulo: 60*53*30MM
