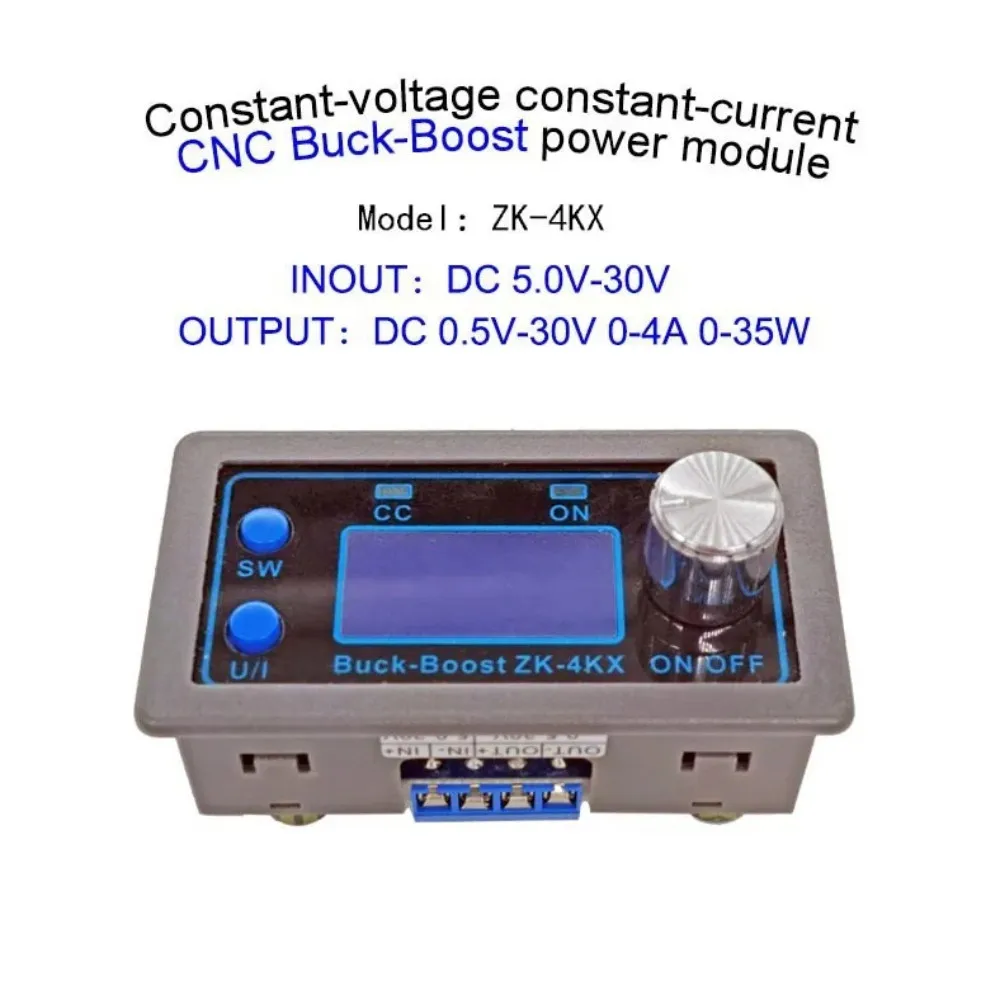

Convertidor Buck Boost ZK-4KX CC, módulo de potencia ajustable, fuente de alimentación regulada para laboratorio, 0,5-30V, 4A, 5V, 6V, 12V, 24V

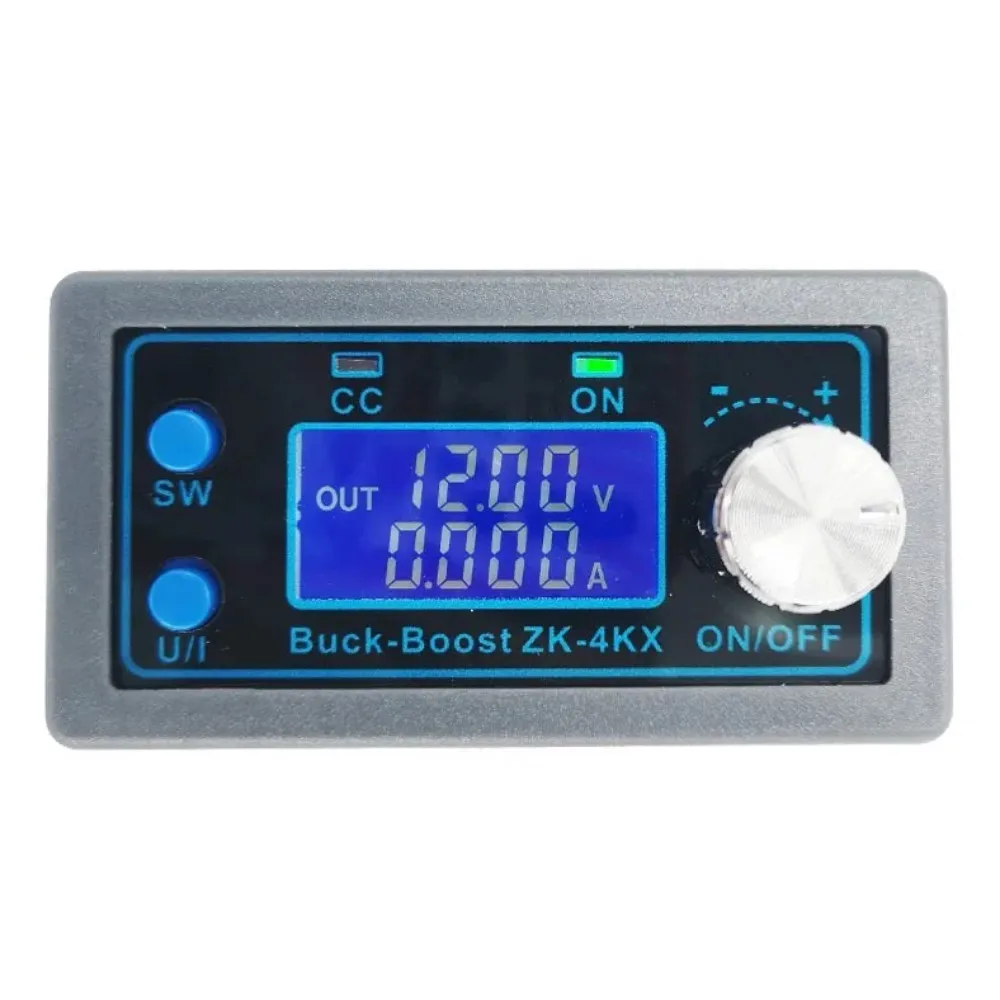

1,1 LCD puede mostrar voltaje de entrada/salida, corriente de salida/potencia de salida/capacidad de salida/tiempo de salida;
1,2. El ajuste CNC, preciso y rápido, puede aumentar y reducir el voltaje, el voltaje de salida se puede ajustar a voluntad de 0,5-30V, la corriente límite 0-4a se puede ajustar a voluntad;
1,3. Protección de conexión anti-inversa del extremo de entrada, para evitar que se queme.
1,4. Riego antirretroceso en el extremo de salida, no se necesita diodo de riego antirretroceso adicional para cargar la batería;
1,5. El módulo se puede configurar para abrir/cerrar de forma predeterminada;
1,6. Hay múltiples mecanismos de protección de software disponibles y el umbral de protección es ajustable. Cuando los parámetros de trabajo del módulo exceden el umbral de protección, la salida se cerrará automáticamente.

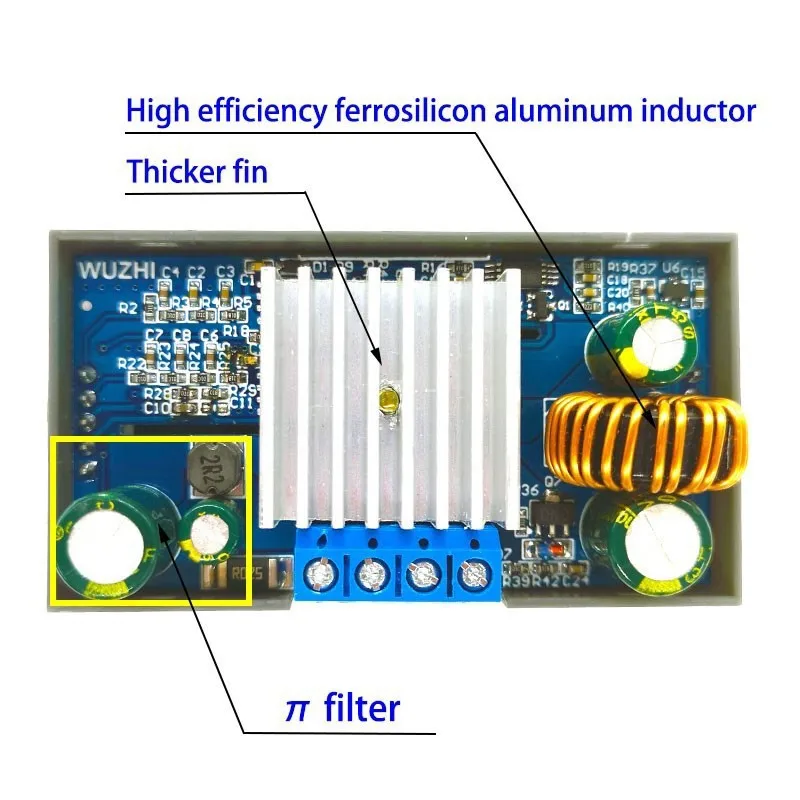

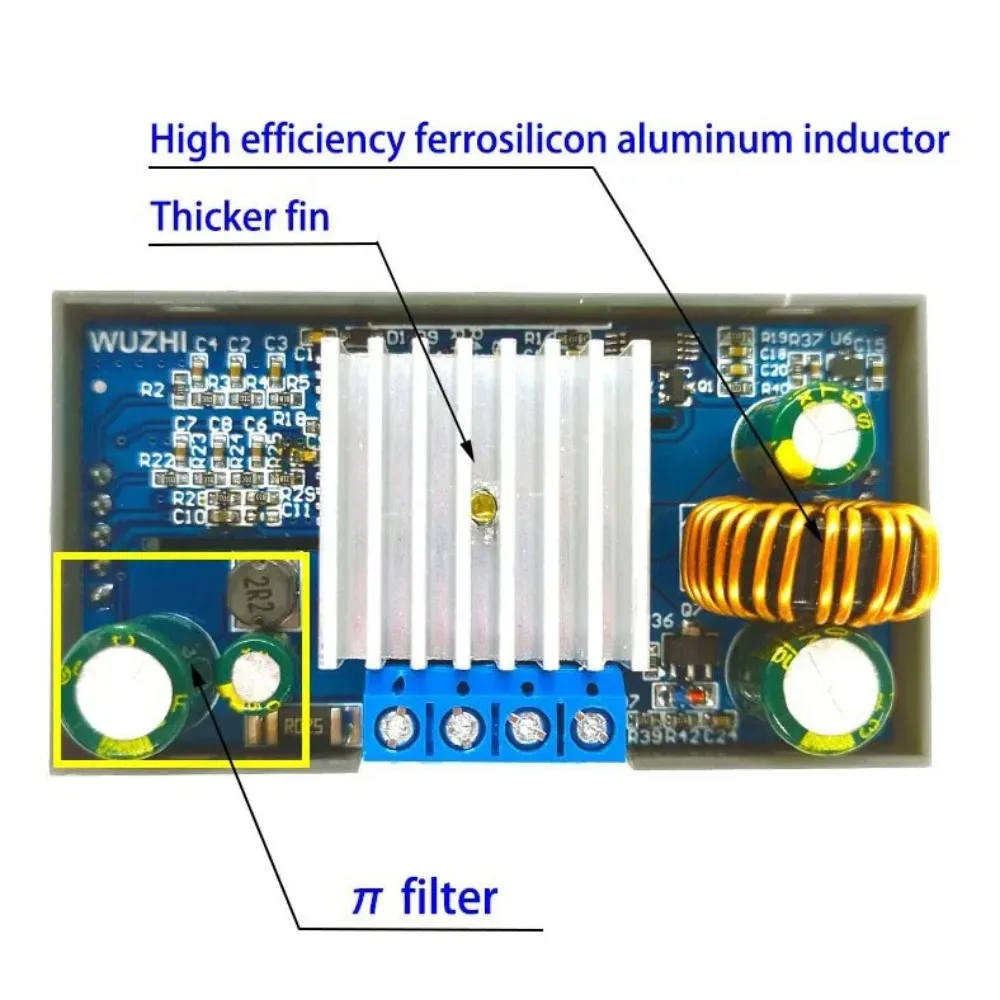

1,6. La ondulación de salida es pequeña y el filtro PI está disponible;
1,8. Aletas de radiador gruesas.

2. Parámetros del producto

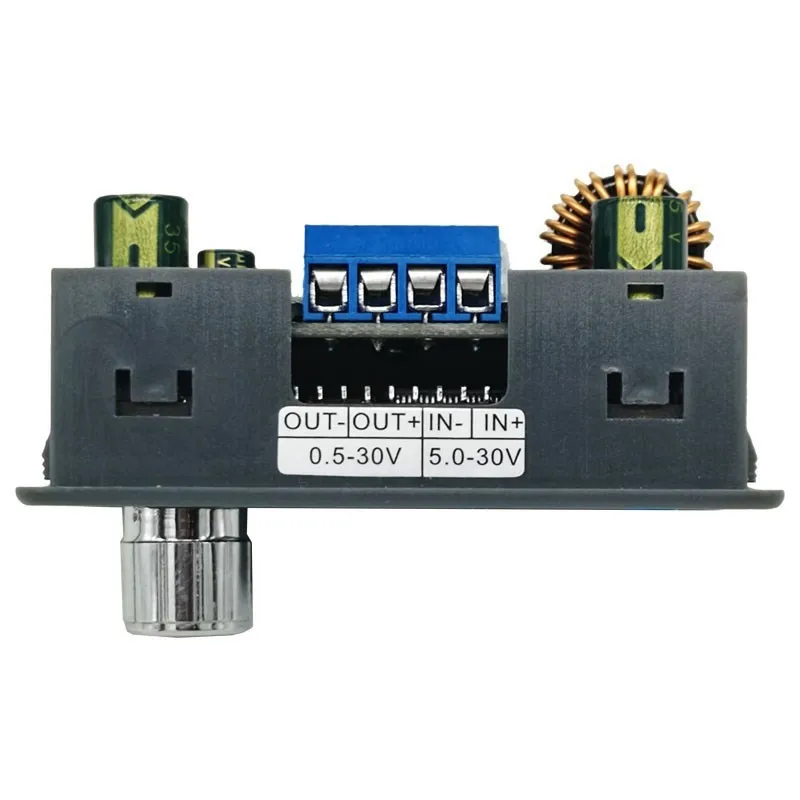

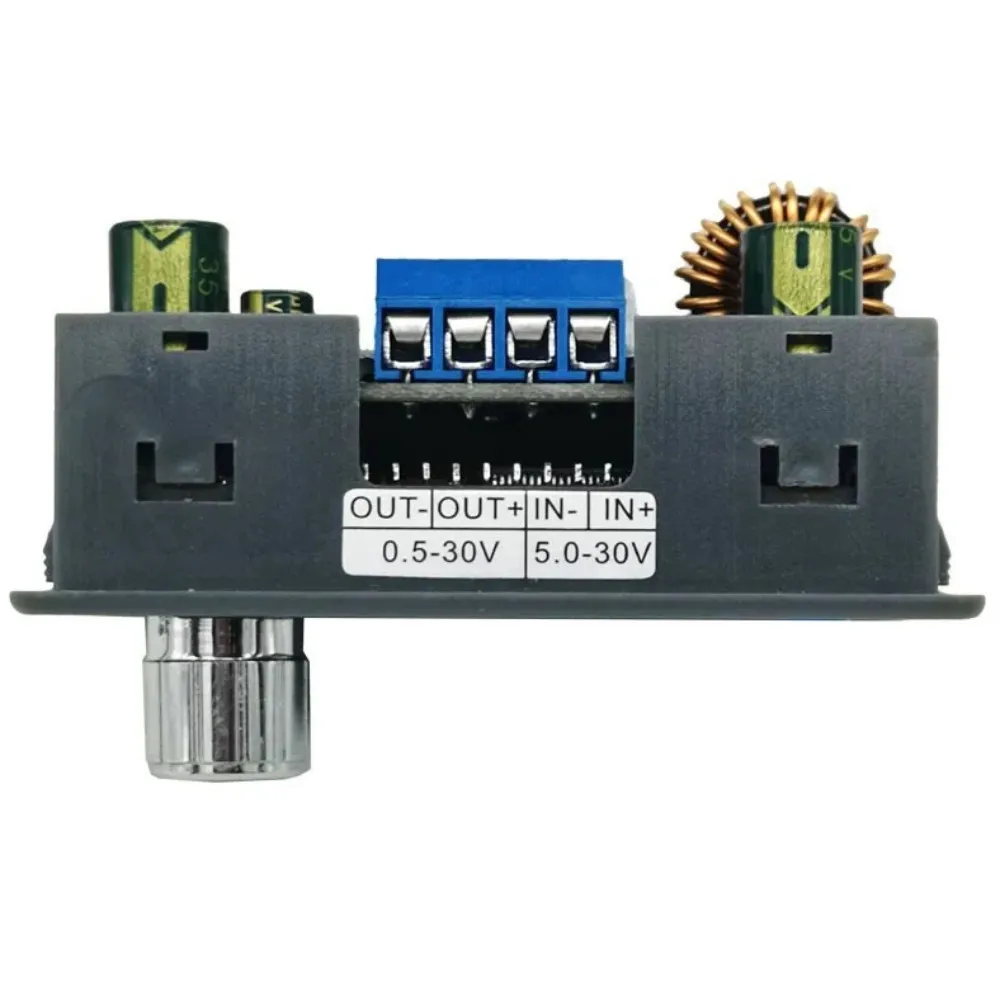

Voltaje de entrada: 5,0-30V
Voltaje de salida: 0,5-30V
Corriente de salida: puede funcionar de manera estable en 3A durante mucho tiempo y puede alcanzar 4A con una disipación de calor mejorada
Potencia de salida: 35W disipación de calor natural, fortalece la disipación de calor 50W
Resolución de la pantalla de voltaje: 0,01 V
Resolución de pantalla actual: 0.001A
Eficiencia de conversión: Alrededor de 88%

Arranque suave: sí (con alta potencia y el módulo de carga puede fallar al arrancar).
Mecanismo de protección:
Entrada de conexión anti-reversa;
Salida de riego anti-reversa;
Protección de bajo voltaje de entrada (4,8-30V ajustable, 4,8 V por defecto)
Protección de sobretensión de salida (0,5-31V ajustable, por defecto 31V)
Protección contra sobrecorriente de salida 0-4.1a (ajustable, por defecto 4.1a)
Protección Overpower (0-50W ajustable, 50W por defecto)
Protección contra sobretemperatura (80-110℃Ajustable, por defecto 110 ℃)
Protección de tiempo de espera (0-100h ajustable, desactivada por defecto)
Protección de gran capacidad (0-60ah ajustable, desactivada por defecto)
Frecuencia de funcionamiento: 180KHZ

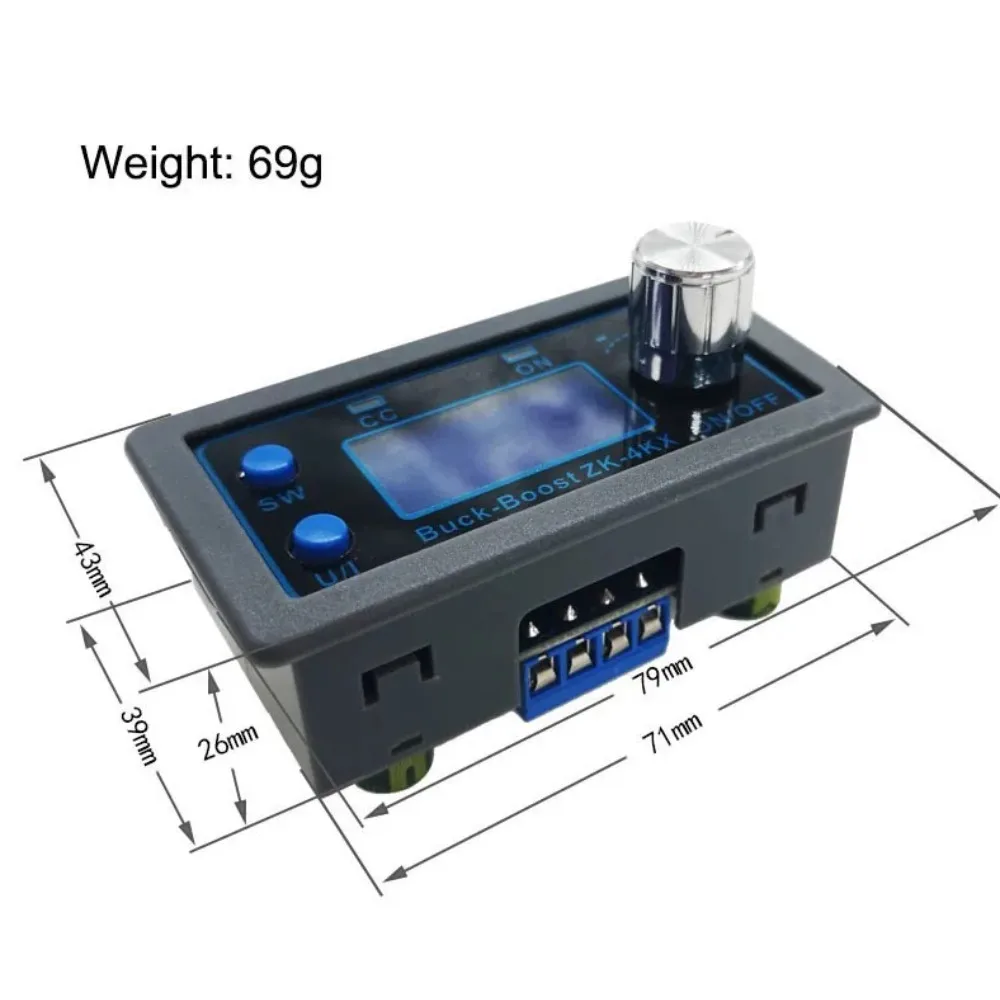

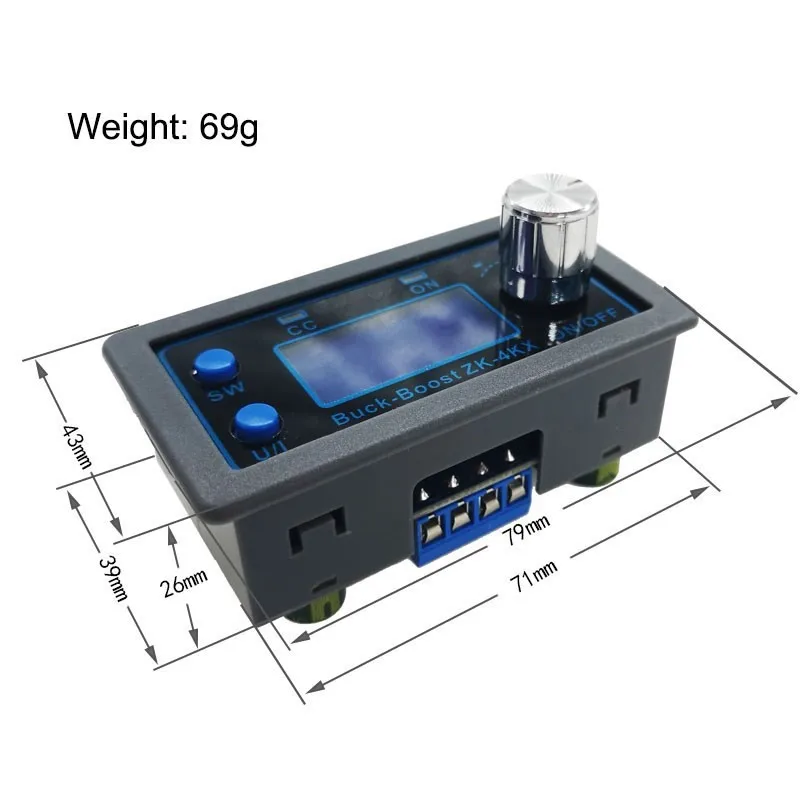

Dimensiones: largo * ancho * alto 79mm * 43mm * 26mm
Peso: 92g (paquete incluido)

Método de uso

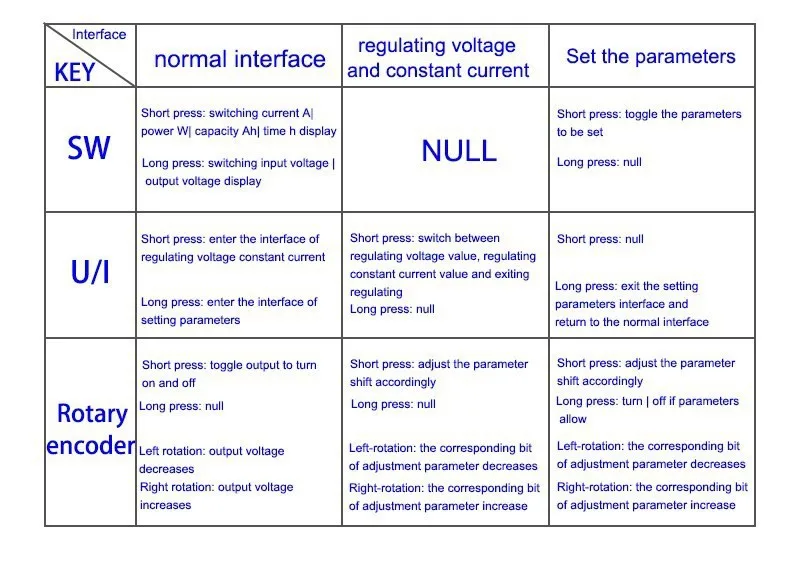

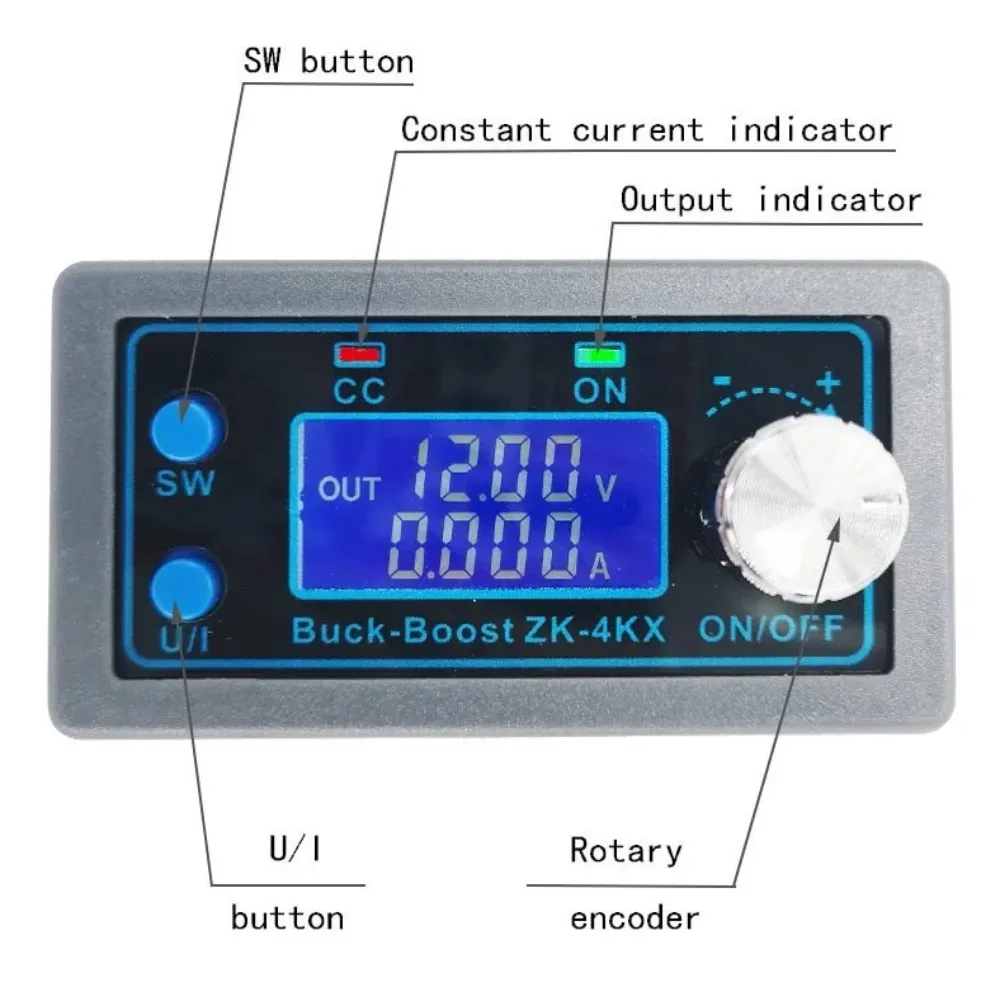

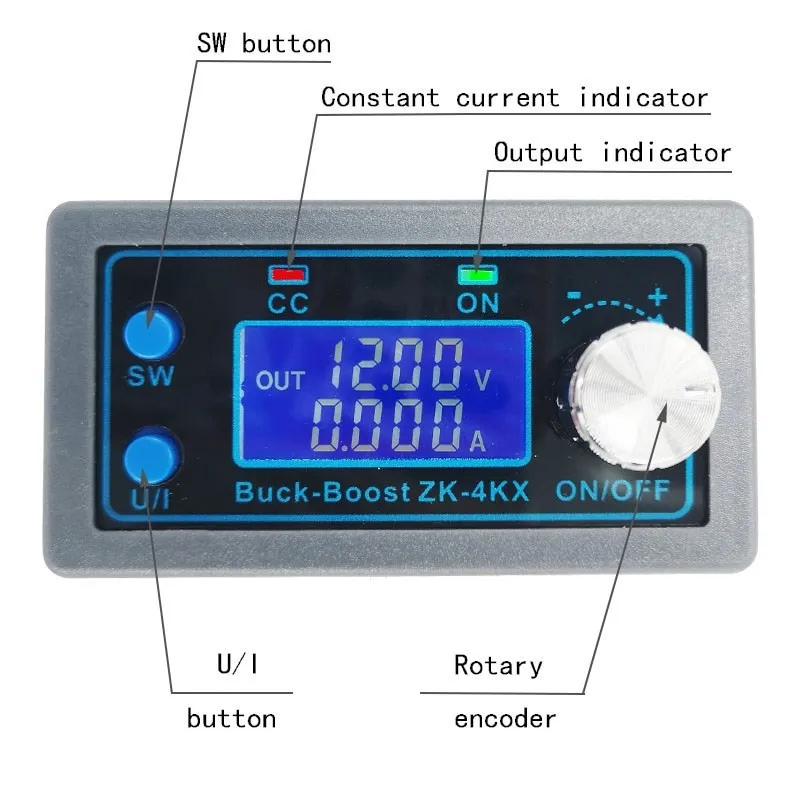

5,1. Cambie los parámetros de visualización: en la interfaz normal, presione SW para cambiar la visualización debajo de la pantalla y cambie el contenido de la pantalla entre la potencia actual A W capacidad Ah tiempo H. Mantenga presionado el botón SW para cambiar la pantalla de enlace ascendente en la pantalla de visualización y cambiar el contenido de la pantalla entre el voltaje de entrada y el voltaje de salida.
5,2. Configure el voltaje de salida: Presione el botón U/I en la interfaz normal para ingresar a la interfaz de configuración de voltaje de corriente constante. Se puede ver que un cierto dígito del valor de voltaje de salida está parpadeando. Gira el codificador hacia la izquierda y hacia la derecha para ajustar el mayor y el menor. Presione brevemente el codificador rotatorio para elegir qué bit de voltaje de salida configurar. Después de la configuración, presione el botón U/I 2 veces para volver a la interfaz normal. O vuelve automáticamente a la interfaz normal después de detener el funcionamiento durante 10s.
5,3. Configure el valor de corriente constante (es decir, el valor máximo de corriente permitido a la salida por el módulo) -- presione el botón U/I en la interfaz normal para ingresar la interfaz de corriente constante de voltaje de configuración. Luego presione el botón U/I y cambie a la configuración de valor de corriente constante. Puede ver un poco de la configuración del valor de corriente constante parpadeando. Gire el codificador rotatorio hacia la izquierda y hacia la derecha para ajustar el mayor y el menor. Presione brevemente el codificador rotatorio para elegir qué bit establecer el valor de corriente constante. Después de configurarlo, pulse U/I para salir de la interfaz de corriente constante de voltaje de configuración y volver a la interfaz normal. O vuelve automáticamente a la interfaz normal después de detener el funcionamiento durante 10s.
5,4. Establezca el estado de encendido/apagado predeterminado del módulo de encendido -- presione prolongadamente U/I en la interfaz normal para ingresar a la interfaz de configuración de parámetros. Puede ver que muestra "ABRIR APAGADO" o "ABRIR ENCENDIDO". "OPEN OFF" significa que la salida está apagada de forma predeterminada cuando la alimentación está encendida, y "OPEN ON" significa que la salida está encendida de forma predeterminada cuando la alimentación está encendida. Pulse prolongadamente el codificador giratorio para cambiar dos Estados. Después de la configuración, mantenga presionado U/I para volver a la interfaz normal.

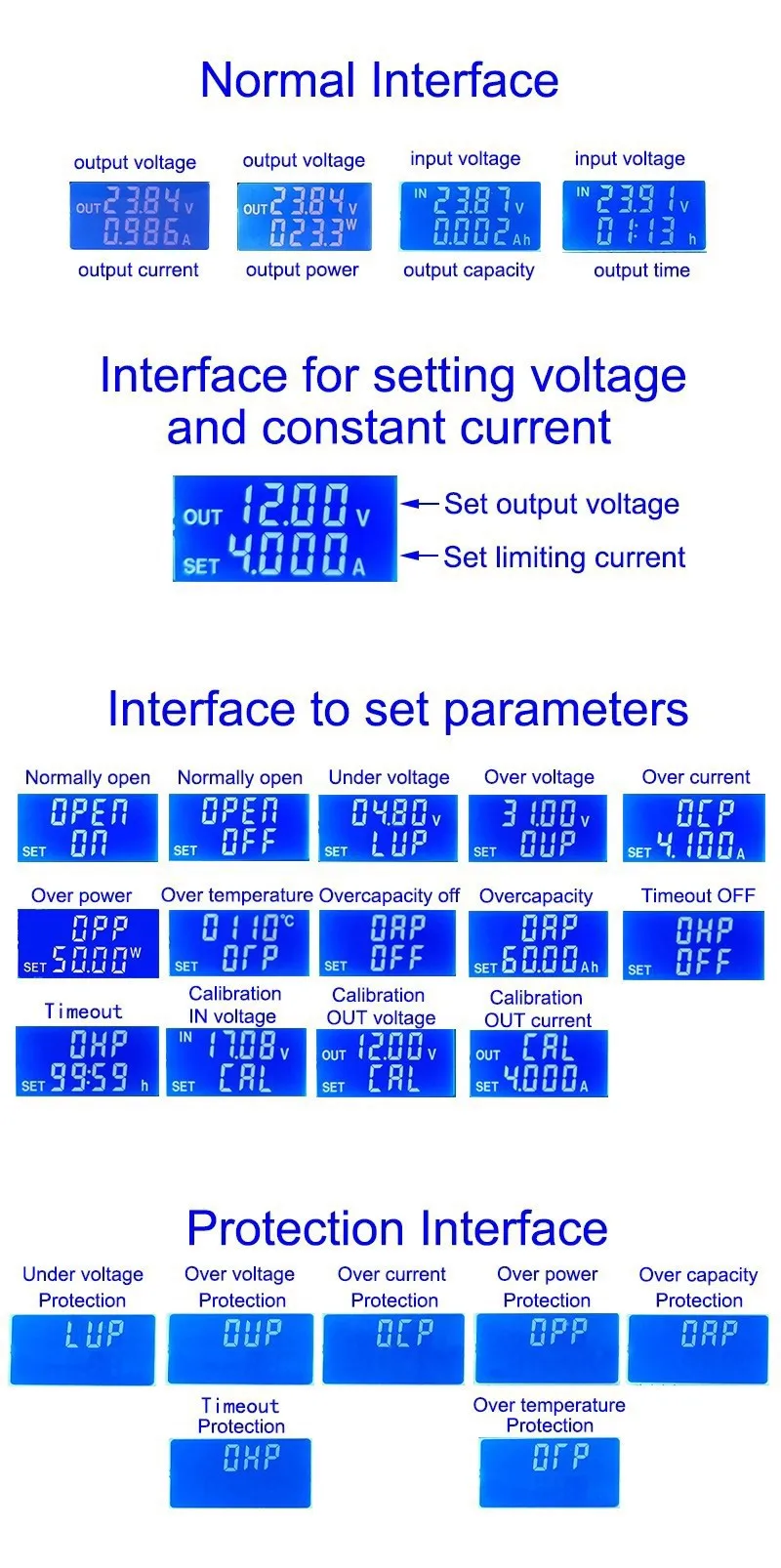

5,5. Configuración de los parámetros de protección en estado y umbral: Mantenga presionado U/I para ingresar la interfaz de configuración de parámetros en la interfaz normal. Presione SW hasta que aparezca la protección que desea. LUP: umbral de protección contra subtensión; OUP: umbral de protección contra sobretensión; OCP: umbral de protección contra sobrecorriente; OPP. Umbral de protección de energía; OAP -- umbral de protección de ultra-Capacidad; umbral de protección de tiempo de espera OHP; OTP -- Umbral de protección contra sobretemperatura. Pulse brevemente rotar el codificador para seleccionar qué bit desea configurar el parámetro de protección. Mantenga presionado el codificador rotatorio para configurar o apagar los parámetros de protección (solo tiempo de espera La protección y la protección de supercapacidad se pueden configurar para activar/desactivar, y otros parámetros de protección están activados de forma predeterminada). Gire el codificador hacia la izquierda y hacia la derecha para que los parámetros sean más grandes y más pequeños. Después de la configuración, mantenga presionado U/I para volver a la interfaz normal.
5,6. Voltaje y corriente de calibración: Presione el botón U/I para ingresar a la interfaz de configuración de parámetros en la interfaz normal. Presione SW hasta que aparezca una interfaz de parámetros con CAL. Interfaz de voltaje de entrada de calibración con el símbolo CAL + IN + V; interfaz de voltaje de salida de calibración con el símbolo CAL + OUT + V; interfaz de corriente de salida de calibración con El símbolo CAL + OUT + A. Gira el codificador hacia la izquierda y hacia la derecha para ajustar el tamaño de los parámetros. Una vez completado el ajuste, mantenga presionado el codificador rotatorio para confirmar que el ajuste se ha completado y que el valor del parámetro ya no parpadea. Mantenga pulsado U/I para volver a la normalidad Interfaz.
Nota: para garantizar la precisión de la calibración, el voltaje de calibración, por encima de 12V, solo se puede iniciar; Corriente de calibración: Inicie la calibración solo cuando la corriente esté por encima de 1A.

Precauciones
7,1. La conexión corta entre la entrada y la salida del módulo está prohibida, o la función de corriente constante fallará.
7,2. ¡Asegúrese de que el momento de potencia de la fuente de alimentación exceda la potencia requerida de la carga de salida!
7,3. Si el módulo quiere salida con carga completa, el voltaje de entrada debe estar por encima de 8V. Cuando el voltaje de entrada es de 5V, la potencia de salida es de aproximadamente 15W. El valor máximo de corriente del módulo es 4A, sujeto a la potencia de salida máxima, como 17V, la corriente no debe ser mayor que 2A.
7,4. Cuando este módulo se utiliza sobre 3A y 35W, ¡fortalece la disipación de calor!
7,5. El módulo tiene una función de protección contra subtensión de entrada, que es de aproximadamente 4,8 V por defecto (se puede configurar), Y la salida se desconectará automáticamente después de que el valor sea inferior a este valor (tenga en cuenta que el voltaje en el puerto del módulo es inferior al umbral de protección contra subvoltaje, Y cuando la corriente de entrada es relativamente grande, no ignore el voltaje parcial en el cable de entrada).
