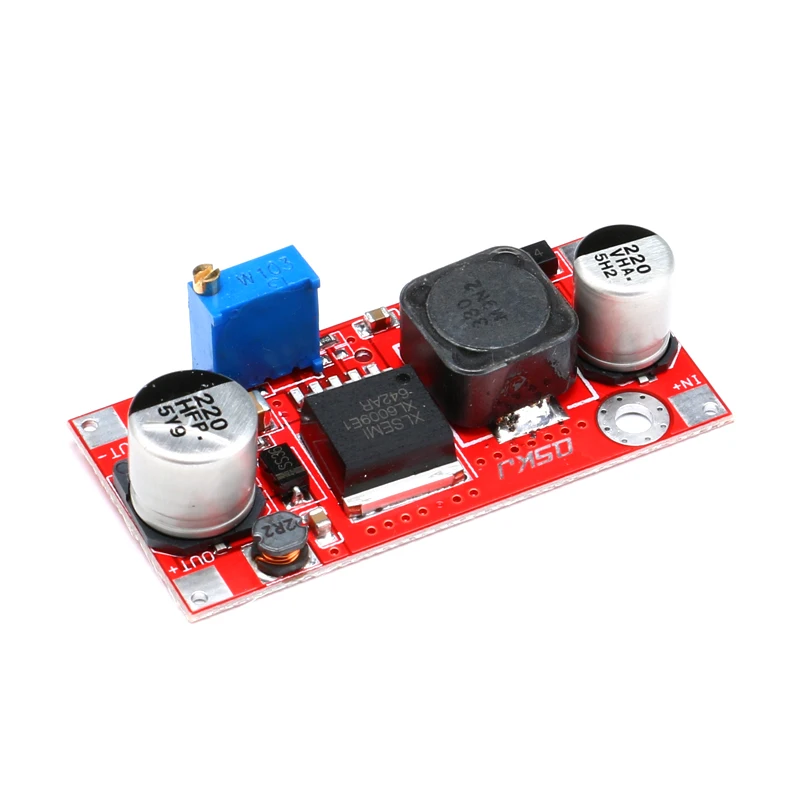

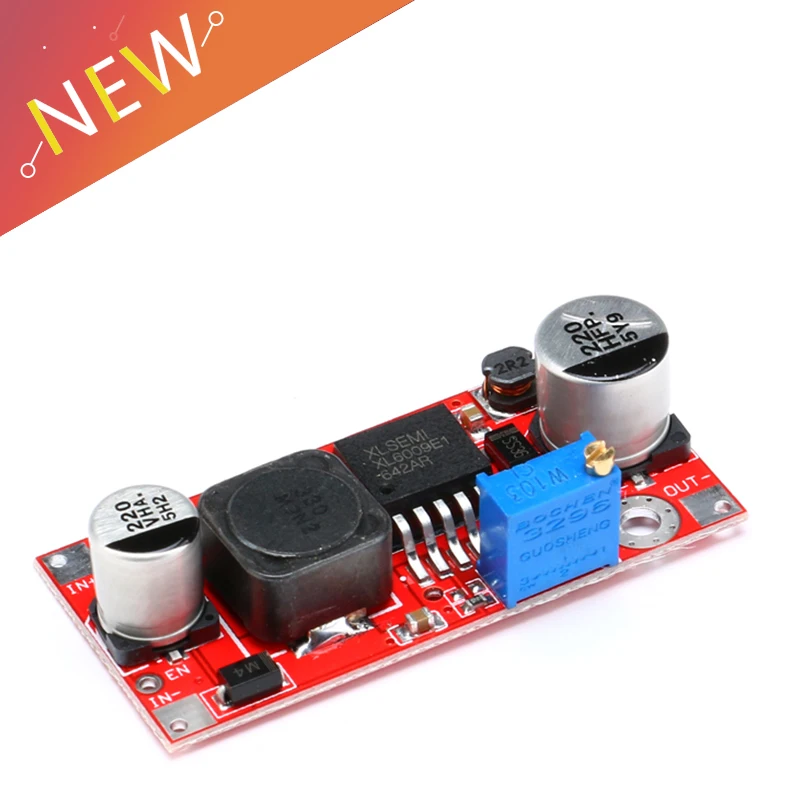

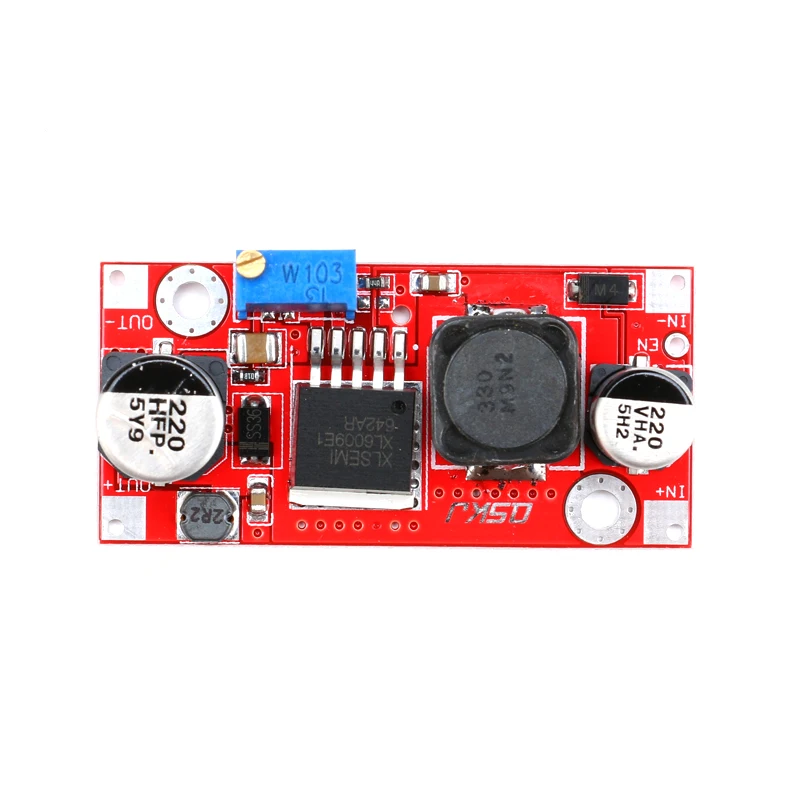

Convertidor Boost Buck DC-DC ajustable, módulo de fuente de alimentación XL6009, 10W, 5-32V a 5-50V, alto rendimiento, baja ondulación

1: El nuevo chip XLSEMI original elimina la falsificación y desmonta el chip.

2: Condensadores electrolíticos SMD importados, no acompañados de capacitancia casera.

3: Frecuencia de funcionamiento de hasta 400 Khz y circuito de filtro LC, la ondulación de salida es muy baja.

4: Importe los inductores TDK, el calor y el ruido al mínimo.

6: Entrada y salida de tres condensadores cerámicos multicapa MLCC, la interferencia mejora la estabilidad.

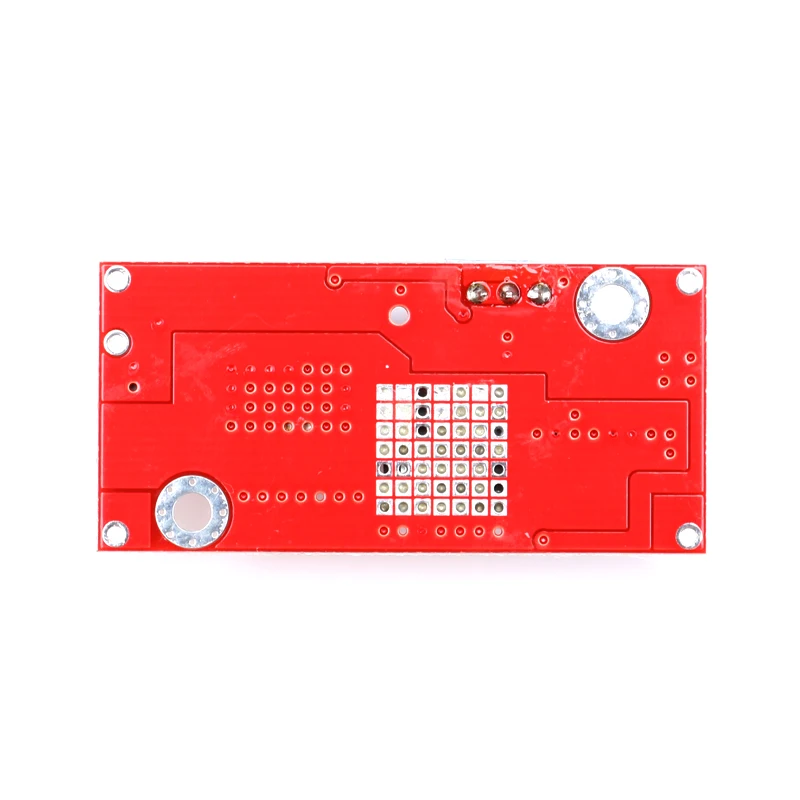

7: PCB utiliza material de lámina de grado A para evitar cartón y placa de basura.

8: MOSFET incorporado, el triodo incorporado del LM2577 dice adiós y puede alcanzar un 94% de eficiencia.

9: Aumente habilitar el puerto, puede controlar si el circuito de refuerzo.

10: Dimensiones: 49 (largo) * 23,4 (ancho) * 11,4 (alto) mm (sin incluir potenciómetro)

Propiedades del módulo: módulo elevador no aislado (BOOST)

Voltaje de entrada: 5-32V

Voltaje de salida: (1) continuamente ajustable (5-50 V)

Corriente de salida: 2,5 A (MÁX.)

Corriente de entrada: 4A (MÁX.)

Potencia de salida: refrigeración natural 15W, además disipador de calor 25W (MAX) potencia real

Potencia máxima de salida=eficiencia de conversión de voltaje de entrada * 4A *eficiencia de conversión

Eficiencia de conversión: la eficiencia del voltaje y la corriente medidos de uso común (en adelante, solo como referencia)

Temperatura de funcionamiento: Grado industrial (-40 C a + 85 C) (la temperatura ambiente supera los 40 grados, menor consumo de energía o para mejorar la disipación del calor)

Aumento de temperatura a plena carga: 45 C

Frecuencia de funcionamiento: 400khz

Corriente de carga: 5 V girar 12 V 15 mA, 8,4 V girar 12 V 7 mA, interruptor de 12 V 24 V 9 mA, interruptor de 12 V 36 V 18 mA, interruptor de 24 V 48 V 9 mA, interruptor de 24 V 36 V 6 mA.

Regulación de carga: ± 0,5%

Regulación de voltaje: ± 0,5%

Velocidad de respuesta dinámica: 5% 200uS

Habilitar puerto de control: Sí, alto 1,4 V-VIN (ON), bajo 0-0,8 V (OFF), el alto predeterminado

Protección contra cortocircuitos: Ninguna (instale un fusible o una entrada del circuito de protección)

Protección de polaridad inversa de entrada: Ninguna, consulte nuestra placa de diodo de protección inversa o en la serie de entrada.

Instalación: Se puede atornillar (agujeros de fijación de 3 mm), 2 orificios de fijación
