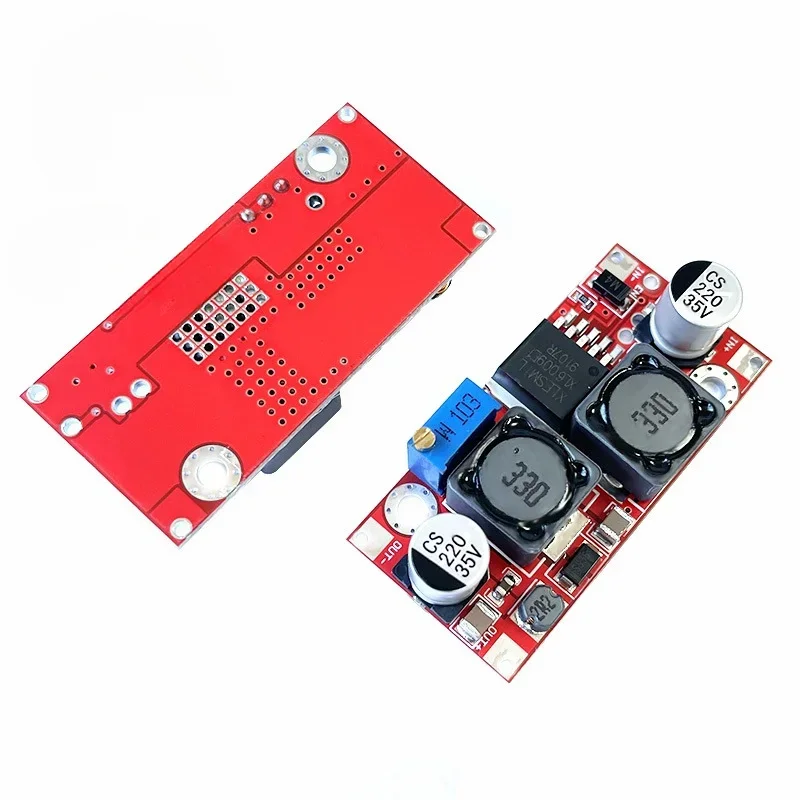

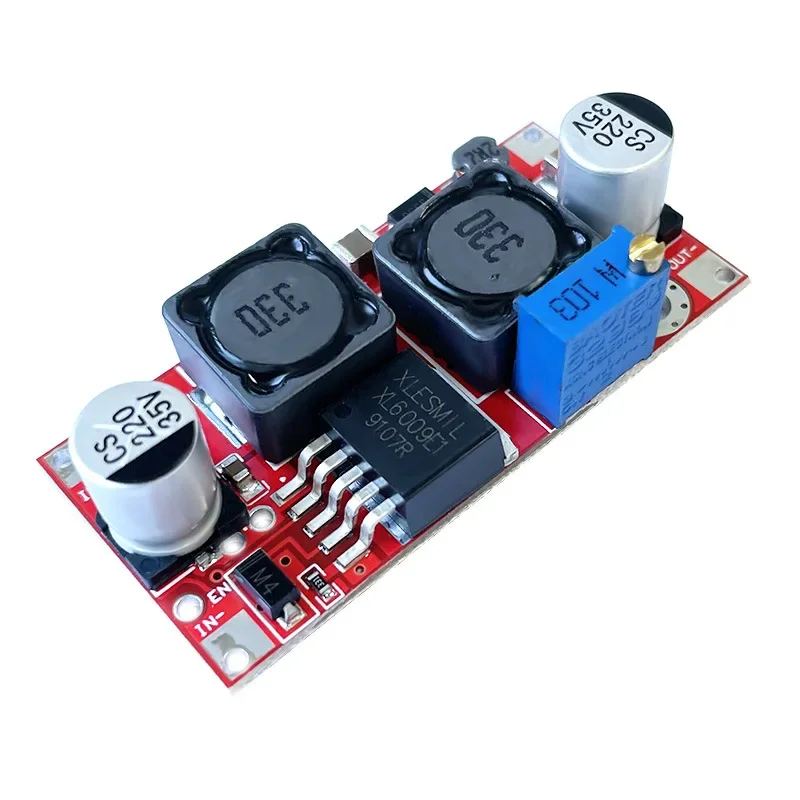

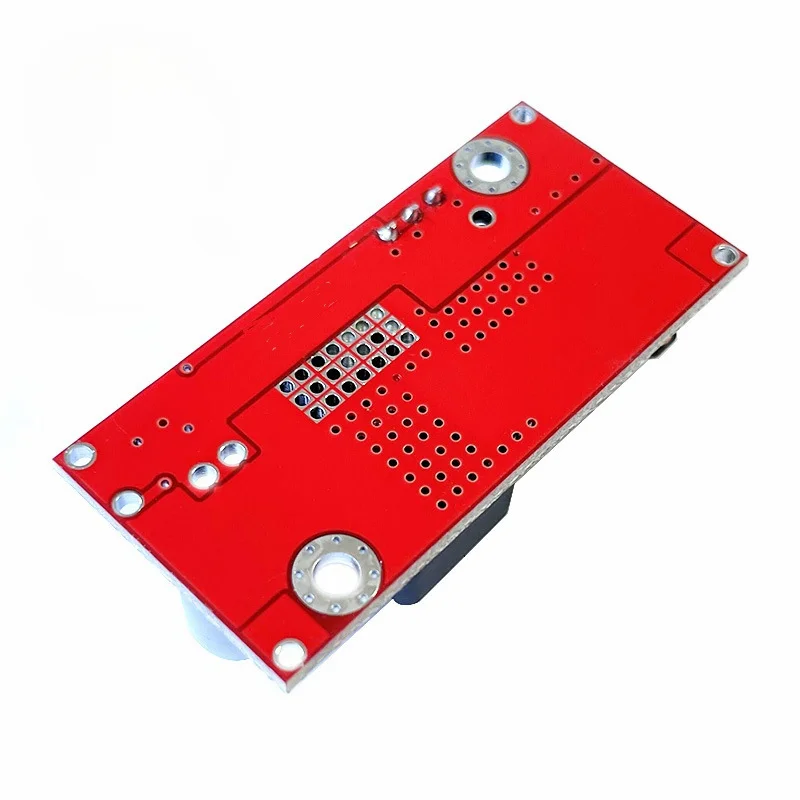

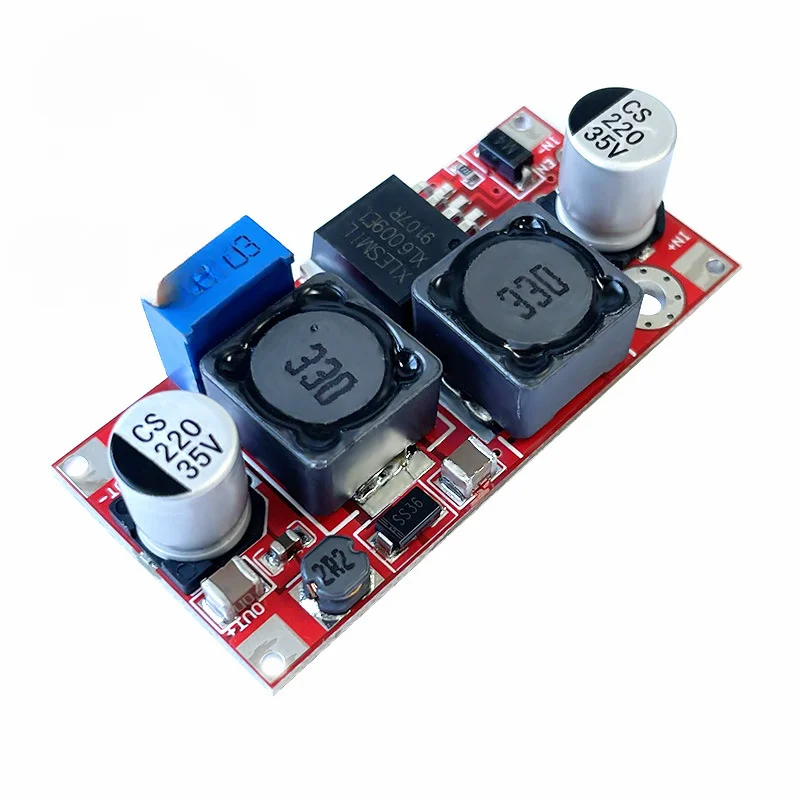

Convertidor Boost Buck DC-DC ajustable, módulo de fuente de alimentación XL6009, 20W, 5-32V a 1,2-35V, alto rendimiento, baja ondulación G

Boost Buck Convertidor reductor ajustable XL6009 Módulo de fuente de alimentación 20W 5-32V a 1,2-35V Alto rendimiento Low Ripple G


Parámetros del módulo
Naturaleza del módulo: módulo Buck Boost no aislado
Voltaje de entrada: 5-32V
Voltaje de salida: (1) ajustable continuamente (1,2-35V)
Corriente de salida: 1,5 A (MAX)
Corriente de entrada: 4A (MAX)
Potencia de salida: 20W refrigeración natural, con disipador de calor 25W (MAX) potencia real



Tamaño: 49 (largo) * 23,4 (ancho) * 11,4 (alto) mm

Potencia de salida=Voltaje de entrada * 4A * Eficiencia de conversión
Ondulación de salida: entrada 12V, salida 24,0 Ripple 30MV 20M ancho de banda (solo como referencia)
Temperatura de trabajo: Grado Industrial (-40 ℃ a + 85 ℃) (si la temperatura ambiente supera los 40 grados, reduzca el consumo de energía o fortalezca la disipación de calor)
Aumento de temperatura de carga completa: 45 ℃
Frecuencia de trabajo: 220Khz
Sin corriente de carga: típico 15mA (5V a 12V)
Tasa de ajuste de carga: ± 0.5%
Tasa de regulación de voltaje: ± 0.5%
Velocidad de respuesta dinámica: 5% 200uS
Habilitar puerto de control: Sí, nivel alto 1,4 V-VIN (ENCENDIDO), nivel bajo 0-0,8 V (APAGADO), nivel alto predeterminado
Protección contra cortocircuitos: Ninguna (instale fusibles o circuitos de protección en la entrada)
