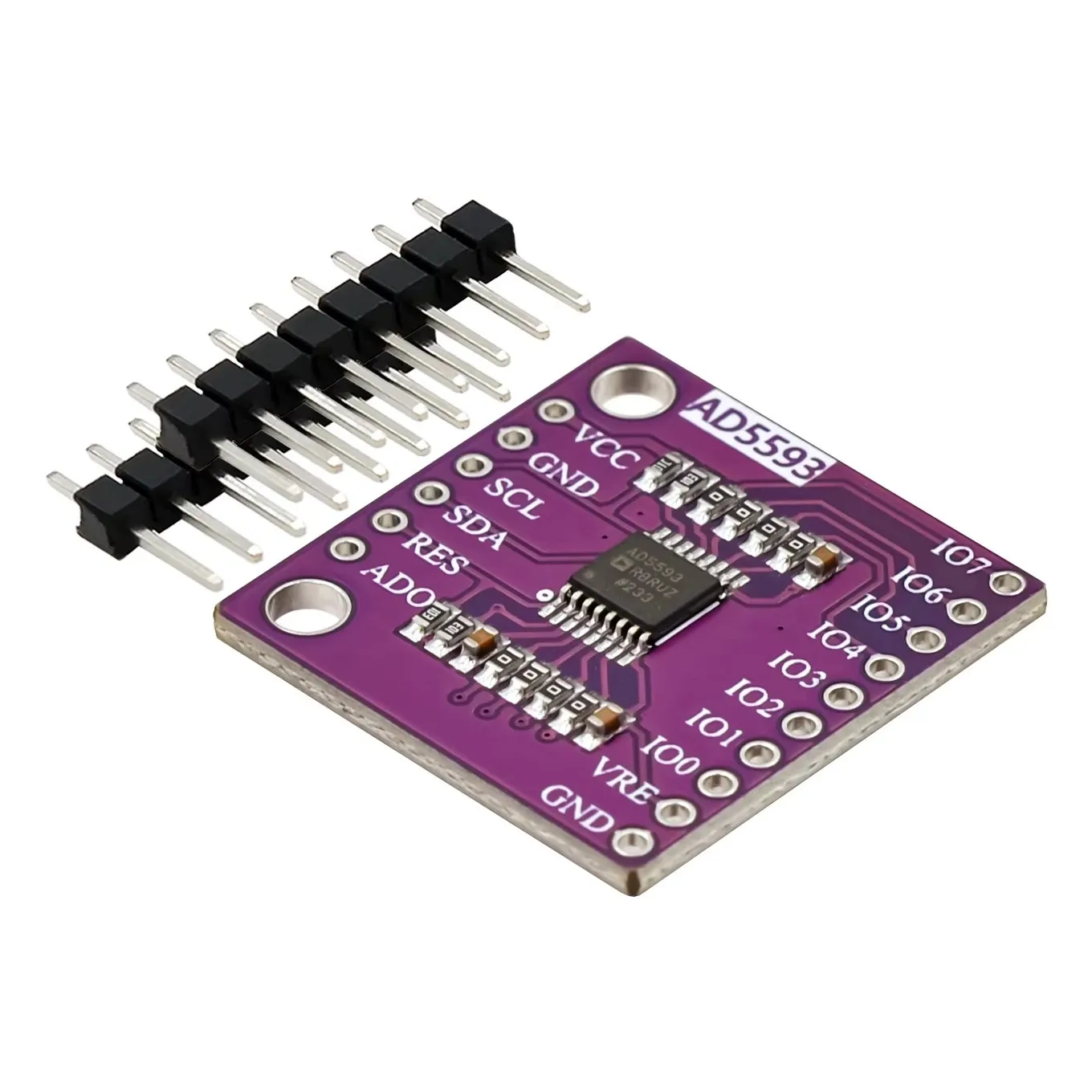

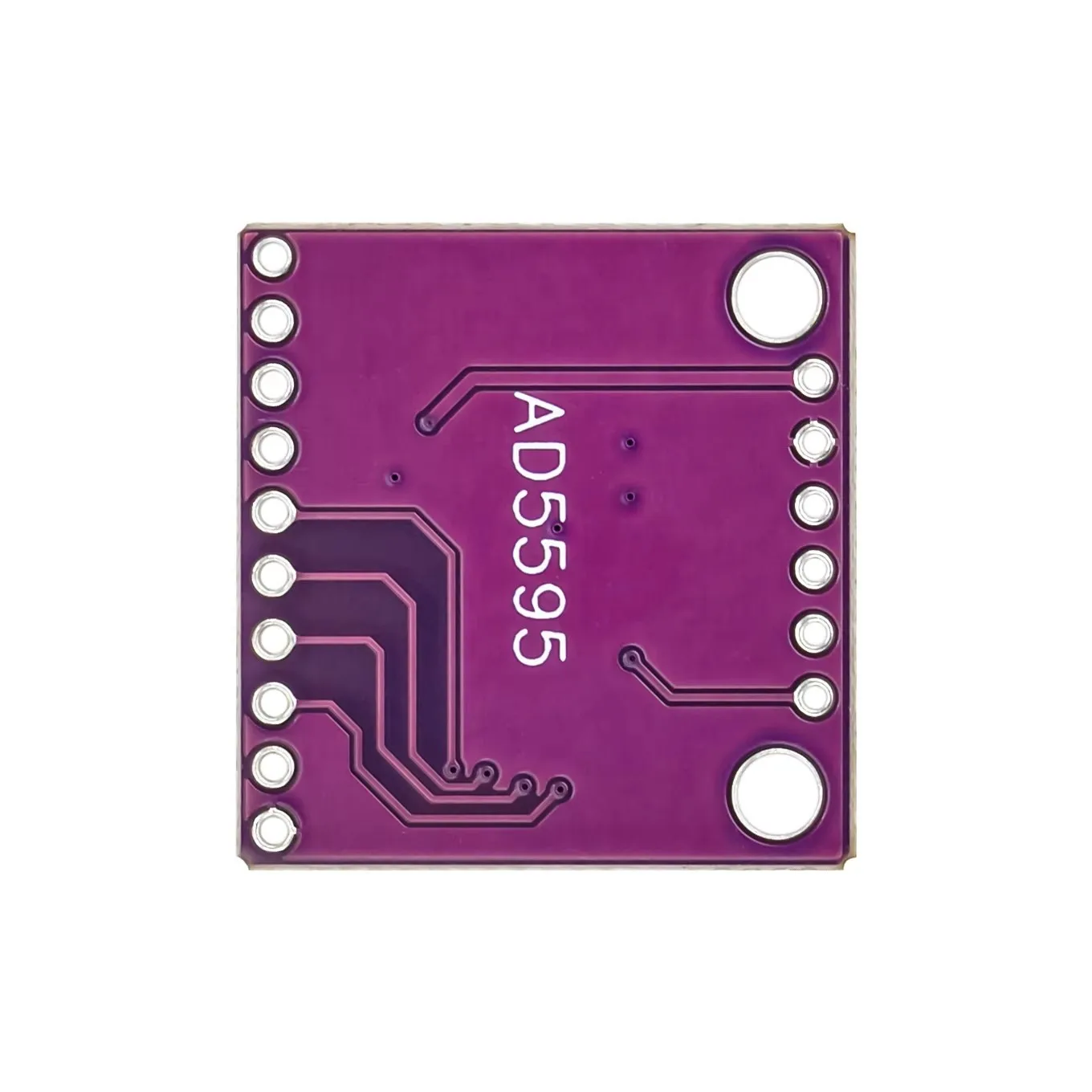

Convertidor analógico a digital AD5593 de 8 canales y 12 bits ADC/DAC configurable para electrónica

Name: Convertidor analógico a digital AD5593 de 8 canales y 12 bits ADC/DAC configurable para electrónica
Brand: Sin Marca
SKU: 334838
Price: 15.89 EUR
Availability: InStock
Rating: 5 (1 reviews)

En Stock

15,89 €

~~31,78 €~~ -50.00%

Comprar ahora

Con la garantía de

1 unidades vendidas

Última actualización: 2026-01-03T00:01:07.727Z

Descripción

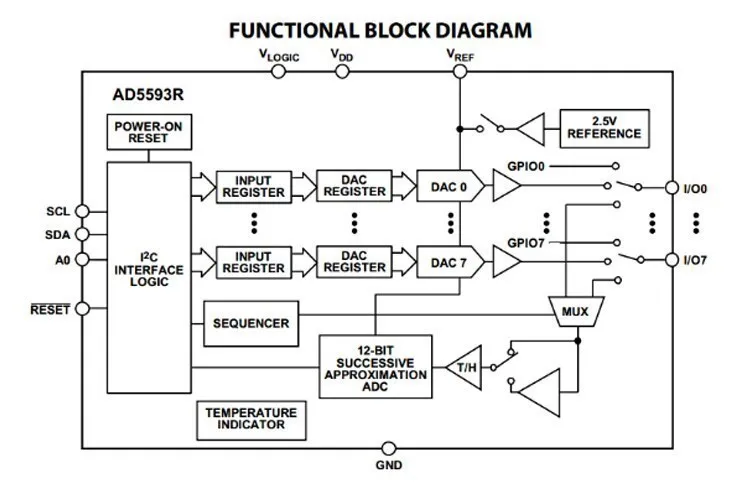

AD5593R integra ocho pines de E/S que se pueden configurar individualmente como salidas DAC, entradas ADC, salidas digitales o entradas digitales.Cuando el pin de E/S está configurado como salida analógica, es impulsado por un DAC de 12 bits.El rango de salida del DAC es de 0 V a VREF, o de 0 V a 2 x VREF.Cuando el pin de E/S está configurado como entrada analógica, se conecta a un ADC de 12 bits a través de un multiplexor analógico.El rango de entrada ADC es de 0 V a VREF, o de 0 V a 2 × VREF.Los pines de E/S también se pueden configurar como pines de entrada o salida digital (GPIO) de uso general.El estado del pin GPIO se puede configurar o leer nuevamente accediendo a los registros GPIO a través de una operación de escritura/lectura I2C.El AD5593R integra 2,5 V, 20 ppm/°Referencia C (apagado predeterminado) y un indicador de temperatura (que indica la temperatura del chip).El valor de temperatura se lee como parte de la secuencia de lectura del ADC.

Parámetros del producto

Error de compensación ADC: ±5mV
Tiempo de conversión de ADC: 2us
Ancho de banda de máxima potencia ADC: 8,2 MHz 3 dB
Error de compensación del DAC: ±3mV
Entrada DAC completa 0 error: 2mV
Entrada VREF de voltaje de referencia: 1 ~ VDD
Salida VREF de voltaje de referencia: 2,5 V
Precisión del sensor de temperatura: 12 bits
Rango de temperatura del sensor de temperatura: -40 ~ 105° C
Error de medición: ±3°C
Fuente de alimentación VDD: 2,7 ~ 5V
Frecuencia de comunicación IIC: hasta 400 KHz

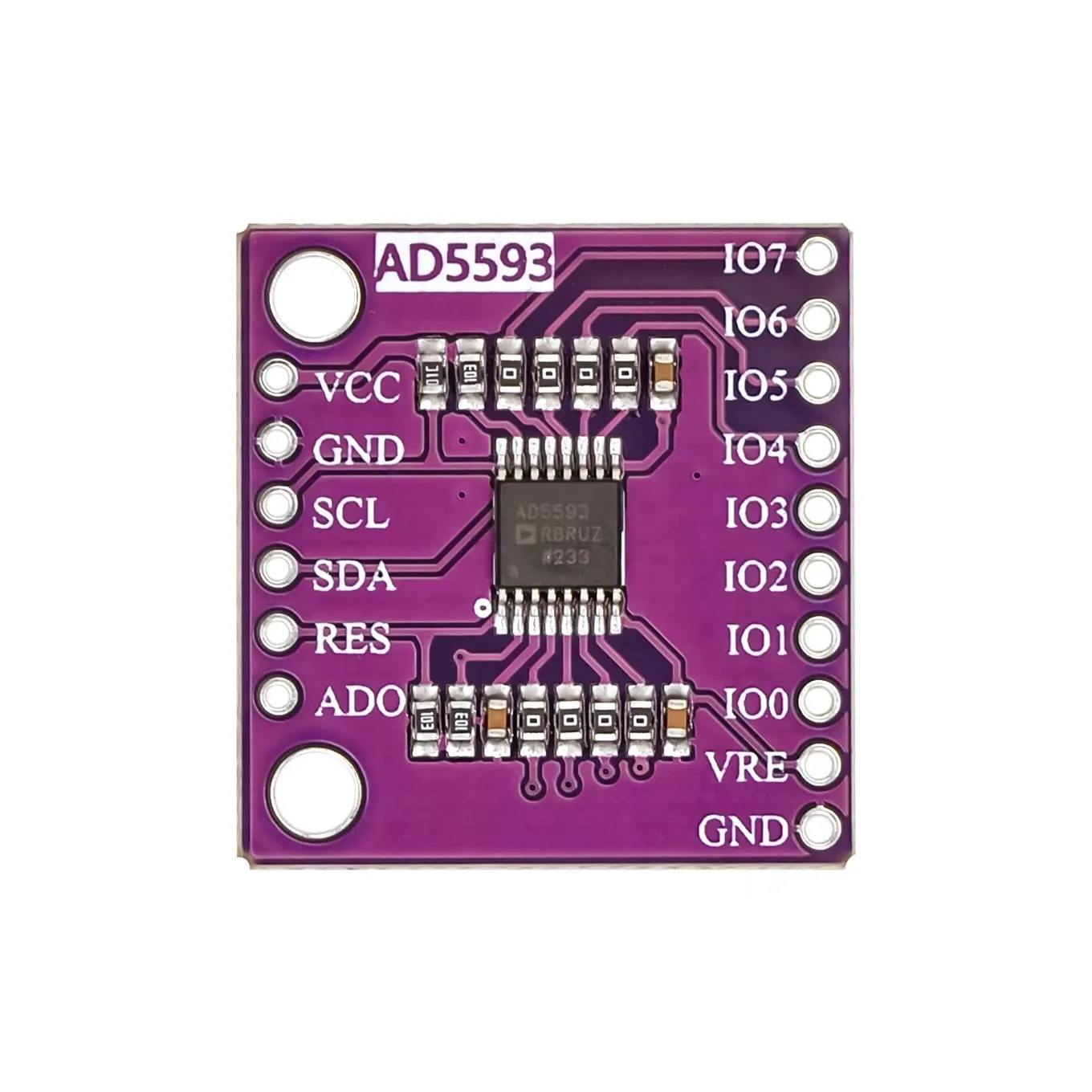

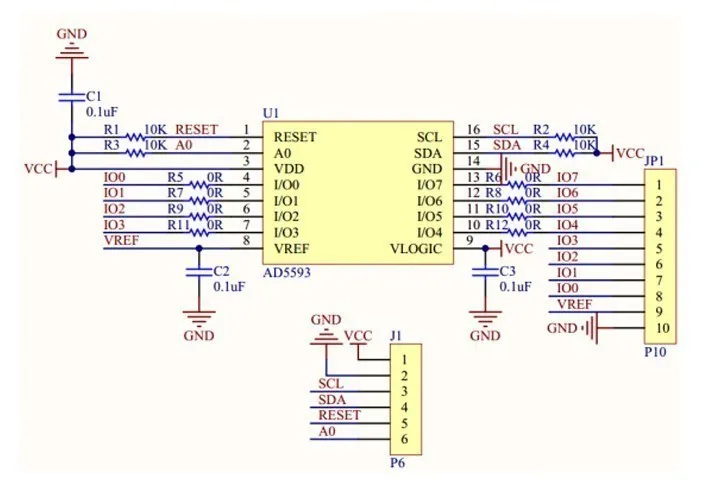

Descripción del pin

VCC: fuente de alimentación positiva
SCL: línea de señal de reloj IIC
SDA: línea de señal de datos IIC
RES: Terminal de reinicio de chip, activo bajo
AGREGAR: bit de selección mínima de dirección esclava de 7 bits
IO0 a IO7: Entrada/salida de señal digital o analógica Octal (configuración del registro interno)
VRE: Entrada y salida de voltaje de referencia (cuando la configuración interna está habilitada). Cuando el interno no está habilitado, se requiere un voltaje de prueba externo de 1 V a VCC.
