Color
Descripción
Descripción:

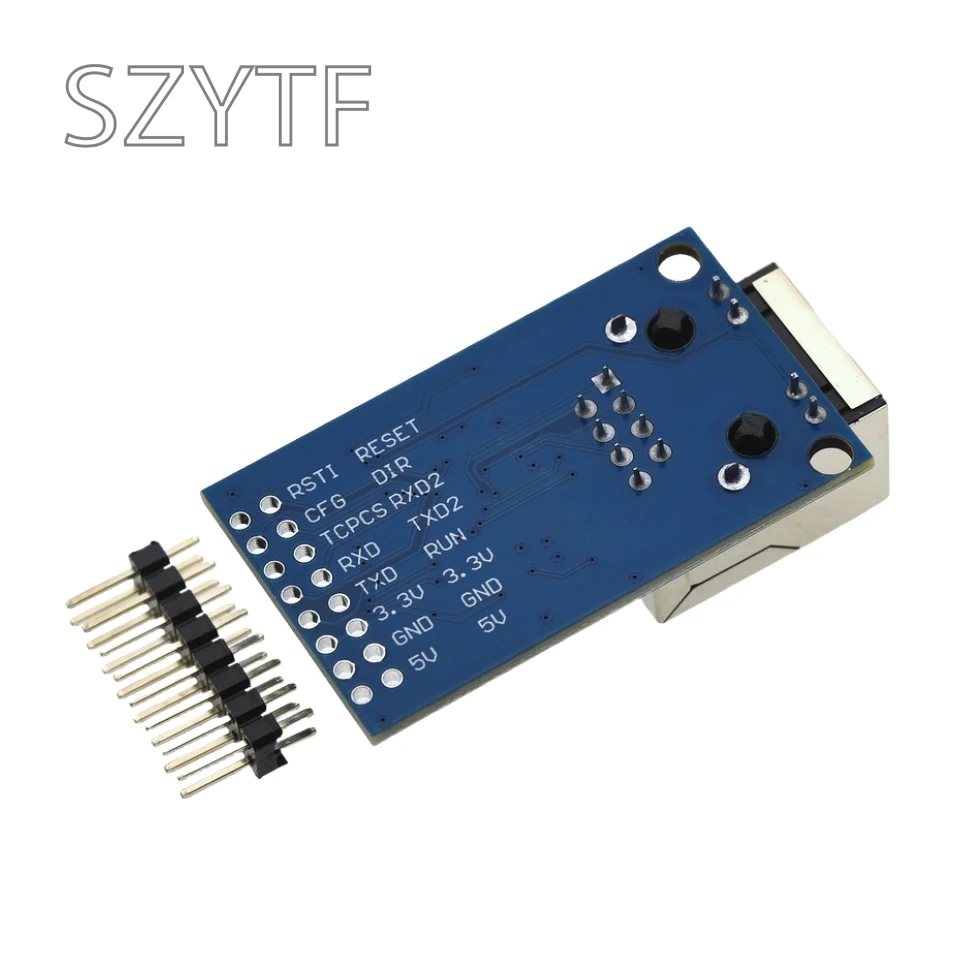

Restaurar la configuración de fábrica, detección de encendido del chip, nivel bajo efectivo
Entrada de reinicio externo, activa baja
Se utiliza para controlar la conmutación de los transceptores RS485
Pin de configuración del modo de configuración del puerto serie, pull-up incorporado, baja potencia detectada normalmente, en
En el modo de configuración del puerto serie, modo de configuración de salida de alto nivel
En el modo cliente TCP, el estado de la conexión del puerto indica el pin y la conexión se realizó correctamente.
Salida de nivel bajo
Entrada de datos UART, conexión a TXD de MCU externo
Pin indicador de estado de funcionamiento del módulo, salida de onda cuadrada de 2 Hz
Salida de datos UART, conexión a RXD de MCU externo
Peculiaridad:
Salida de nivel bajo
Entrada de datos UART, conexión a TXD de MCU externo
Pin indicador de estado de funcionamiento del módulo, salida de onda cuadrada de 2 Hz
Salida de datos UART, conexión a RXD de MCU externo
Tierra de la fuente de alimentación
Fuente de alimentación de 3,3 V o fuente de alimentación de 5 V
Fuente de alimentación de 5 V, opciones de fuente de alimentación de 3,3 V -
1.Capa de transferencia media Ethernet interna (MAC) y capa física (PHY)
2.Realizar transmisión transparente bidireccional de datos del puerto serie y datos de la red
3.Admite interfaces Ethernet adaptables full-duplex/half-duplex de 10/100 M, compatibles con el protocolo 802.3
4.Admite conversión automática de cables MDI/MDIX
5.DHCP obtiene automáticamente direcciones IP y se admite el acceso a nombres de dominio DNS
6.Configure el modo de trabajo, el puerto y la IP del chip a través del comando AT del puerto serie del software de la computadora superior
parámetro
7.El modo de trabajo admite CLIENTE TCP, TCPSERVER y CLIENTE UDP.
Hay cuatro modos UDP SERVER disponibles
8.La velocidad en baudios del puerto serie oscila entre 300 bps y 921600 bps.
9.Nivel TTL del puerto serie, compatible con 3,3 V y 5 V
10.El puerto serie admite comunicación de puerto serie full-duplex y half-duplex y admite conmutación automática entre envío y recepción de puertos RS485
11.DHCP obtiene automáticamente direcciones IP
12.El período de tiempo de espera del puerto serie oscila entre 0 y 2000 ms
13.Admite el sistema de nombres de dominio DNS
14.El mecanismo KEEPALIVE es compatible

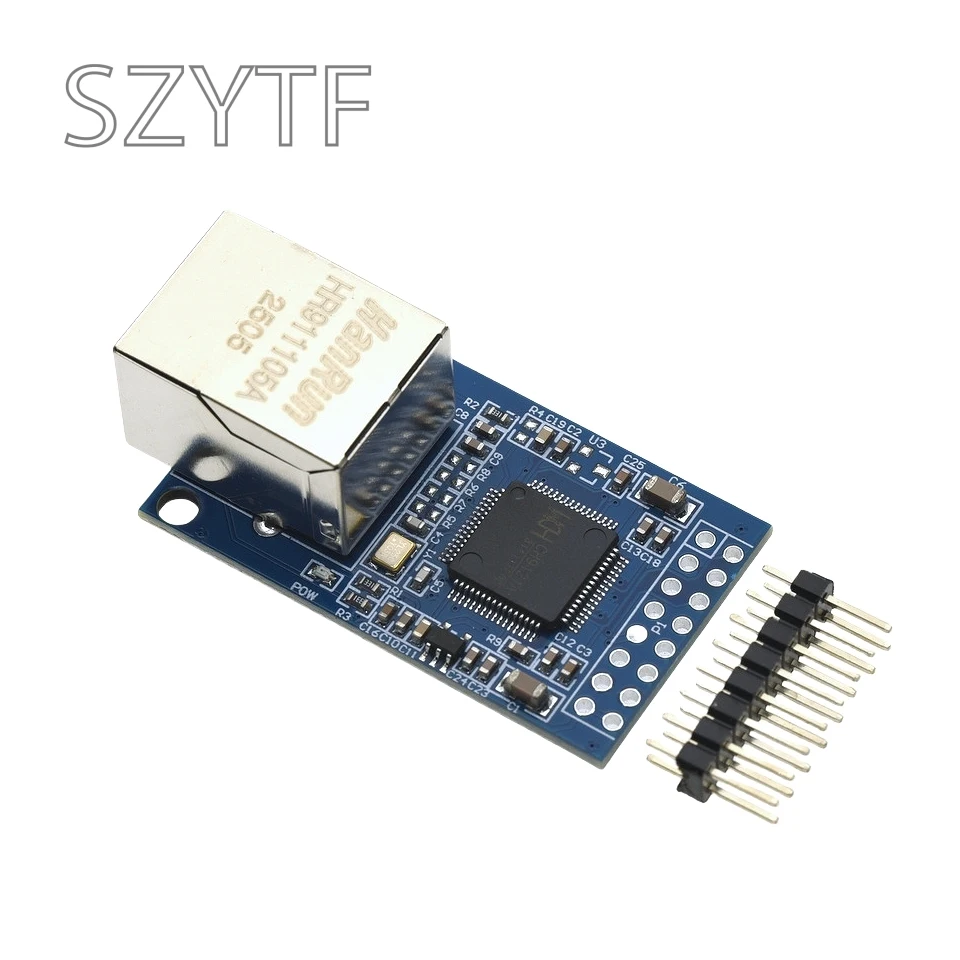

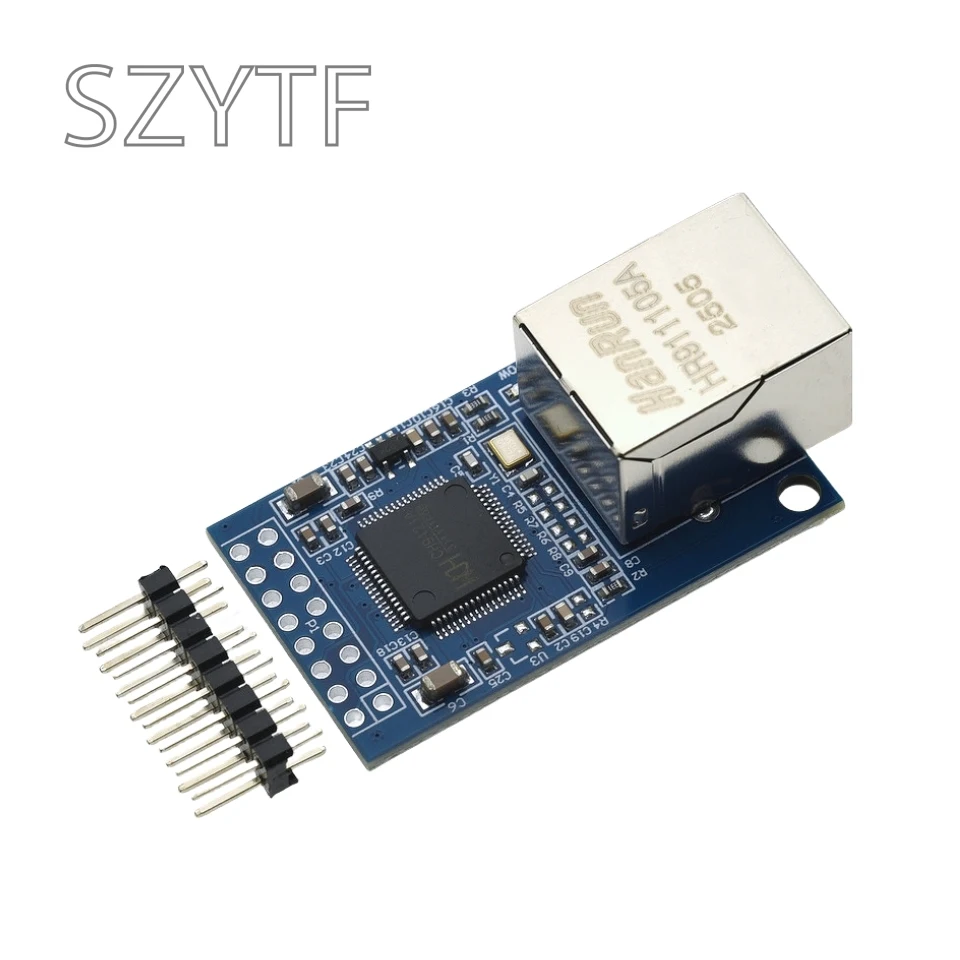

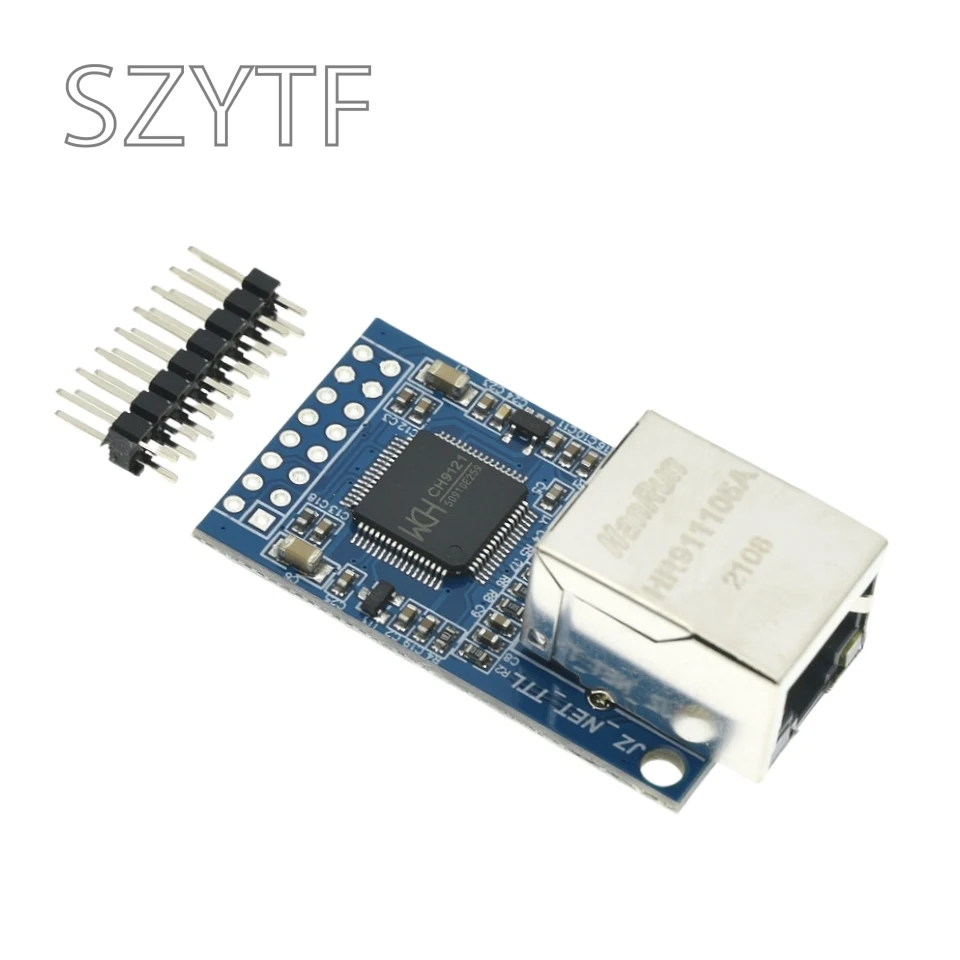

15.Voltaje de fuente de alimentación: módulo de puerto serie a Ethernet de 3,3 V/5 VCH9121 equipado con chip de paso de puerto serie de red CH9121,
El CH 9121 integra la pila de protocolos TCP/IP en paquetes de red dobles y datos del puerto serie.
Transmisión transparente, con CLIENTE TCP, TCPSERVER, CLIENTE UDP,
UDP SERVER tiene 4 modos de funcionamiento, la velocidad máxima en baudios del puerto serie se puede admitir hasta 921600 bps, se puede
Fácil configuración a través de software de PC o comando de puerto serie, conveniente y rápida.
Opiniones de clientes

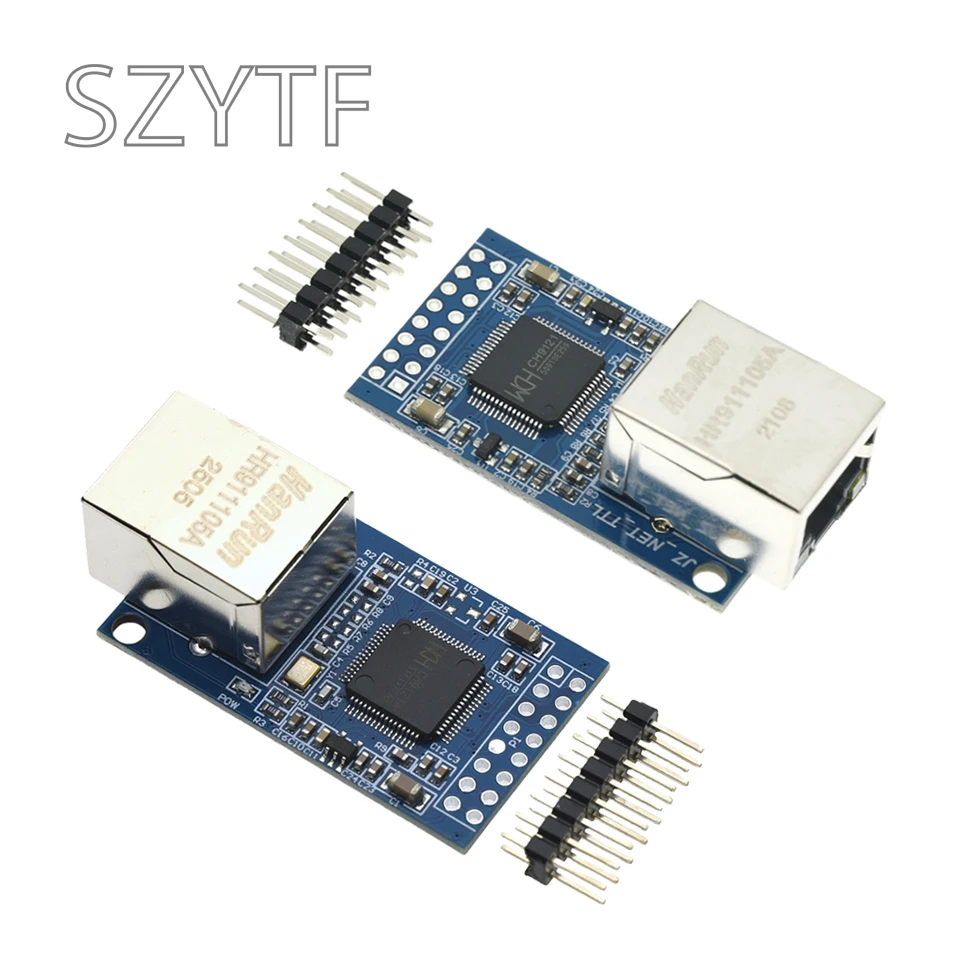

1 opinionesDurante la compra, me presentaron opciones en NARANJA y GRANATE. Elegí NARANJA porque era unos centavos más barato. Sin embargo, a los 2 módulos que recibí les faltaban 4 resistencias (R5, R7, R6, R8) y el regulador de voltaje SMD U3 con salida de 1.8V XC6206P182MR (marcado 65K5). Lo sé porque hace un año compré 2 módulos CH9121 del mismo vendedor y tenían esos componentes. Me comuniqué con el vendedor después de recibir los artículos. El vendedor confirmó que la versión más barata no tiene todos los componentes. Sería bueno que esta diferencia se destacara en la página del producto. Por lo tanto, no recomiendo comprar la versión NARANJA.
