Descripción

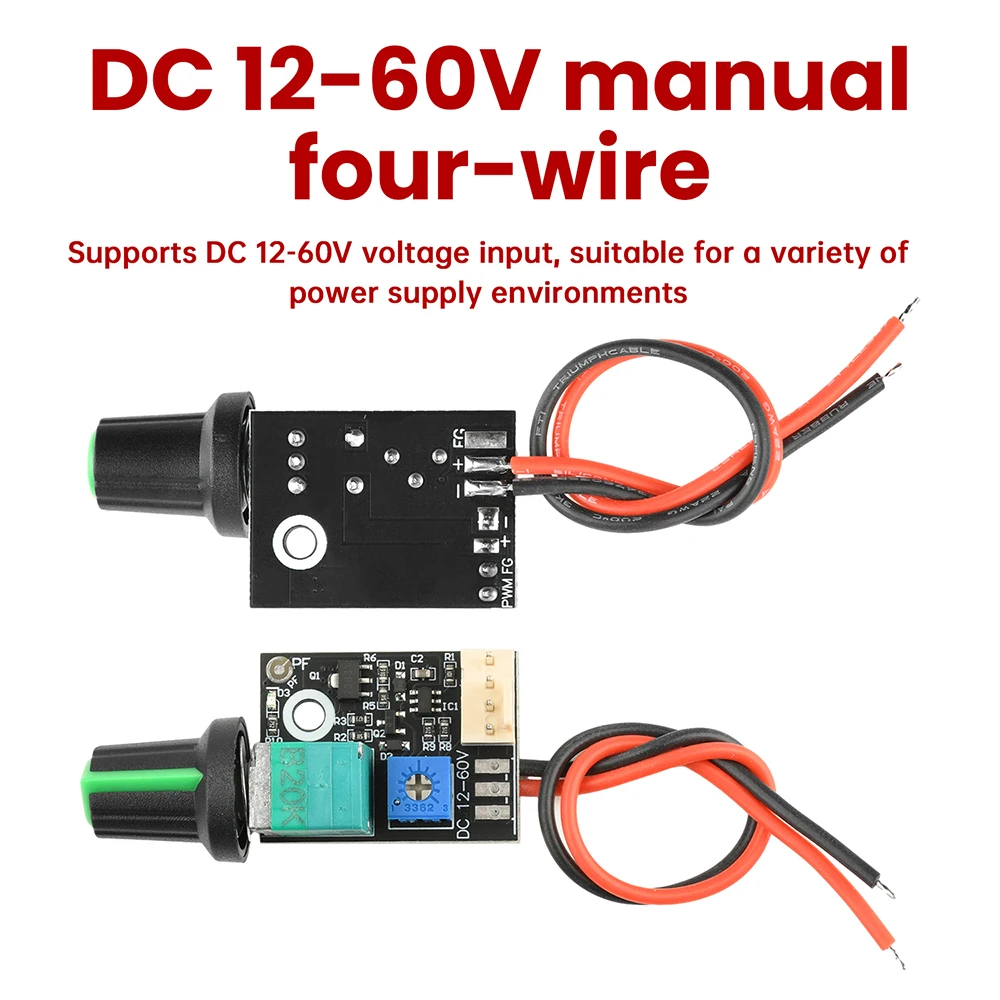

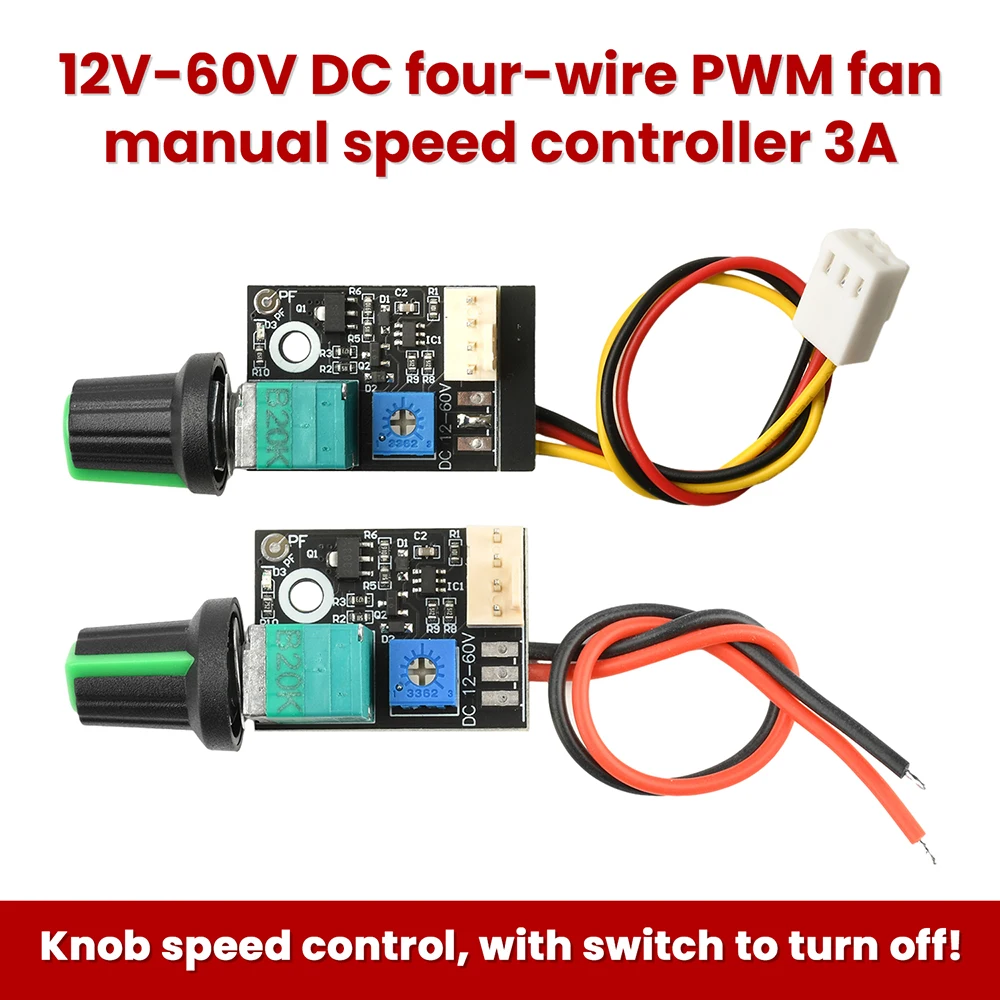

1.Admite entrada de voltaje CC de 12-60 V, adecuada para una variedad de entornos de suministro de energía

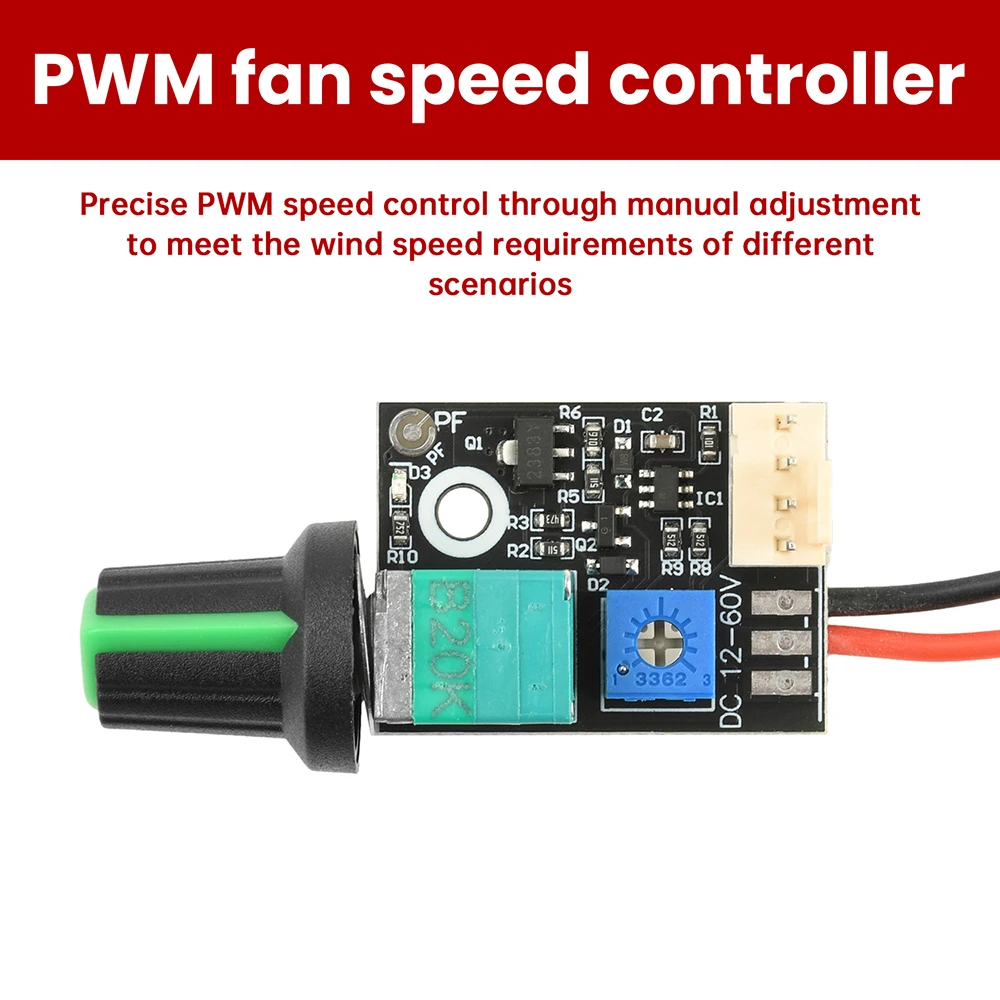

2.Logre un control preciso de la velocidad PWM mediante ajuste manual, satisfaciendo las necesidades de diferentes escenarios de velocidad del viento.

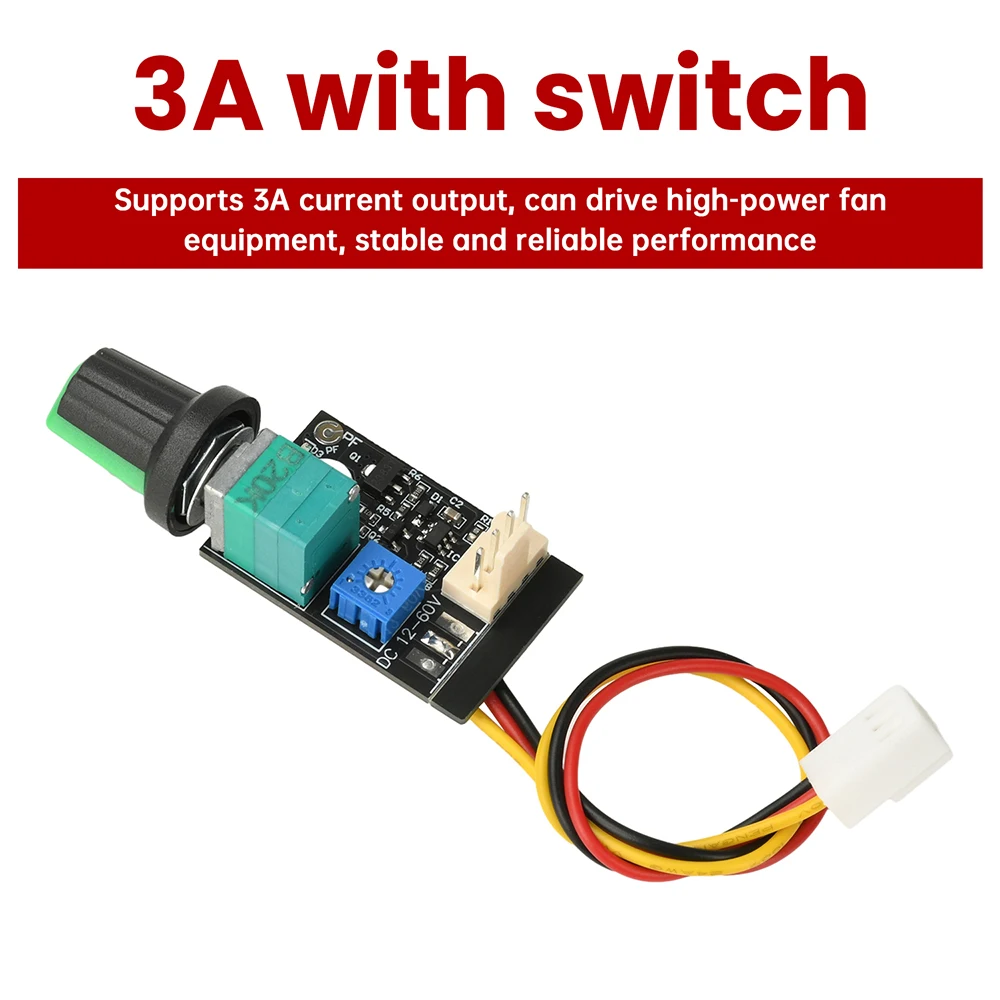

3.Admite salida de corriente de 3A, capaz de controlar equipos de ventilador de alta potencia, con un rendimiento estable y confiable
4.Función de interruptor integrada para inicio/apagado rápido del dispositivo, con operación simple e intuitiva
5.Admite la operación de reducción de velocidad para ventiladores de 4 cables, lo que reduce eficazmente el ruido y mejora la experiencia del usuario.

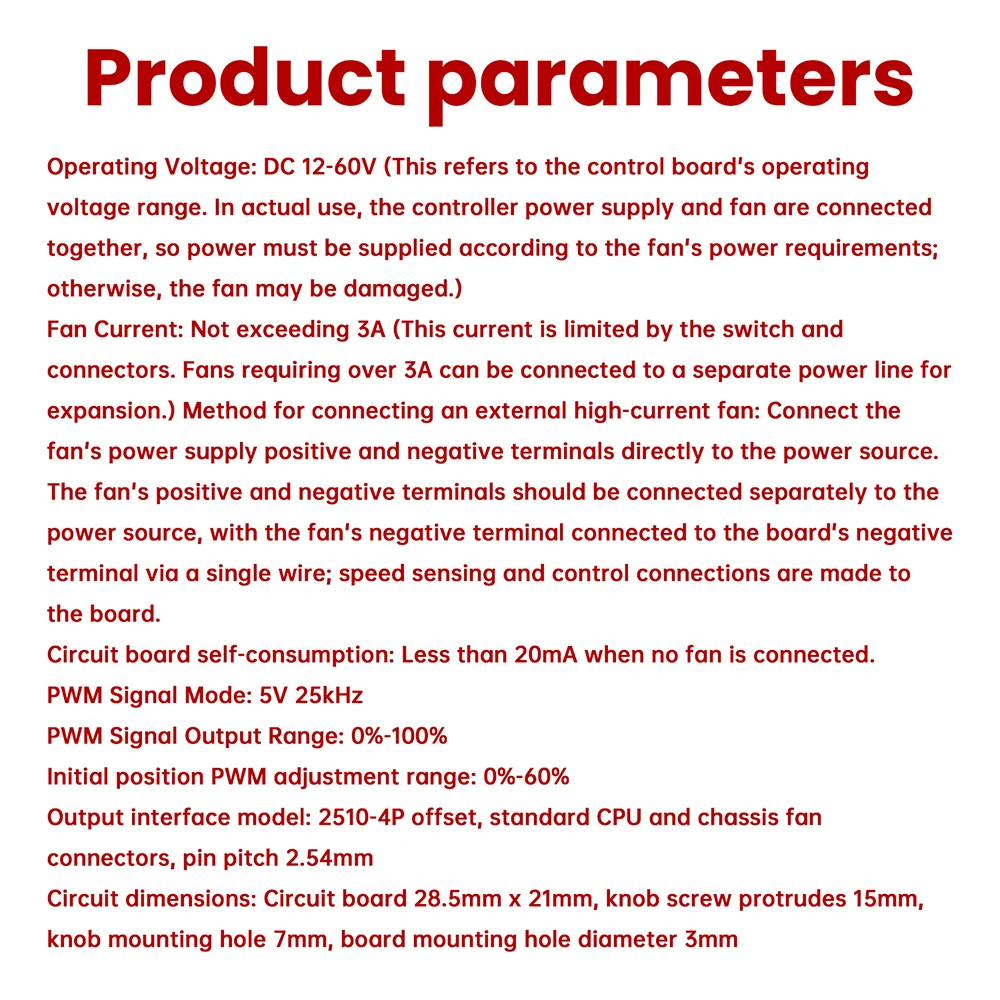

Voltaje de funcionamiento: CC 12-60 V (Nota: esto se refiere al rango de voltaje de funcionamiento del tablero de control.En el uso real, la fuente de alimentación del controlador y el ventilador están conectados entre sí, por lo que se debe suministrar energía de acuerdo con los requisitos de energía del ventilador; de lo contrario, el ventilador podría dañarse)

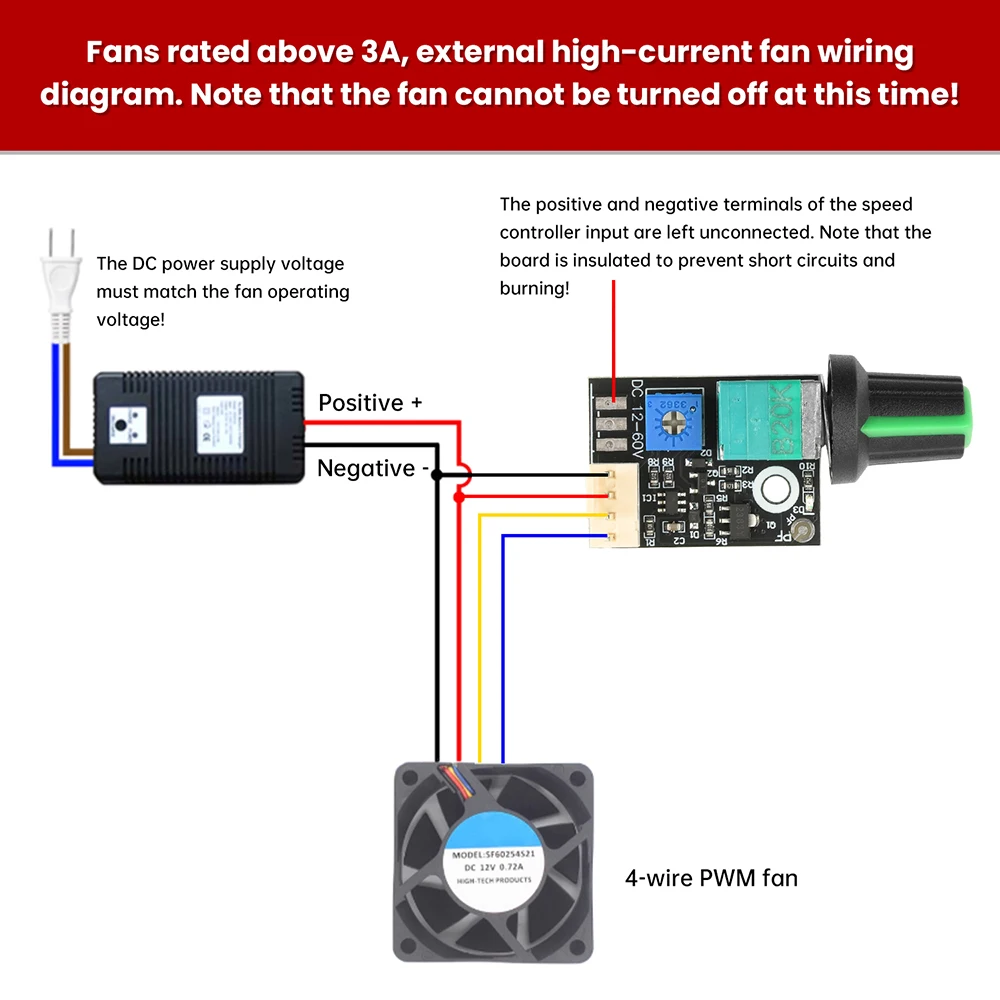

Corriente del ventilador: No más de 3 A (esta corriente está limitada por el interruptor y los conectores).Los ventiladores que superan los 3 A se pueden alimentar a través de una línea eléctrica separada para su expansión.Método para conectar ventiladores de alta corriente: Conecte los terminales positivo y negativo del ventilador directamente a la fuente de alimentación.Los terminales positivo y negativo del ventilador deben conectarse por separado a la fuente de alimentación, con el terminal negativo del ventilador conectado al terminal negativo de la placa; Las conexiones de control y detección de velocidad se realizan a la placa)
Consumo de energía de la placa de circuito: Menos de 20 mA cuando no hay ventilador conectado Modo de señal PWM: 5 V 25 kHz
Rango de salida de señal PWM: 0%-100%

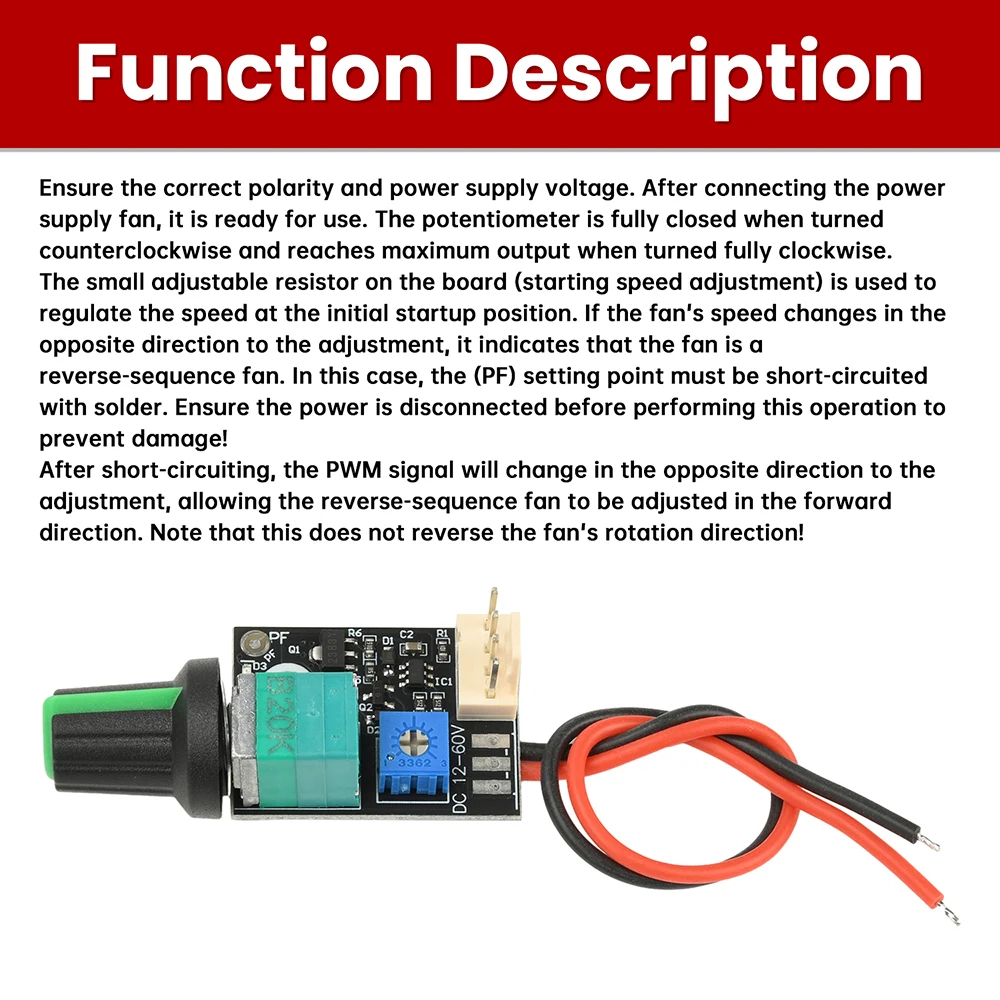

Rango de ajuste PWM de posición inicial: 0%-60%

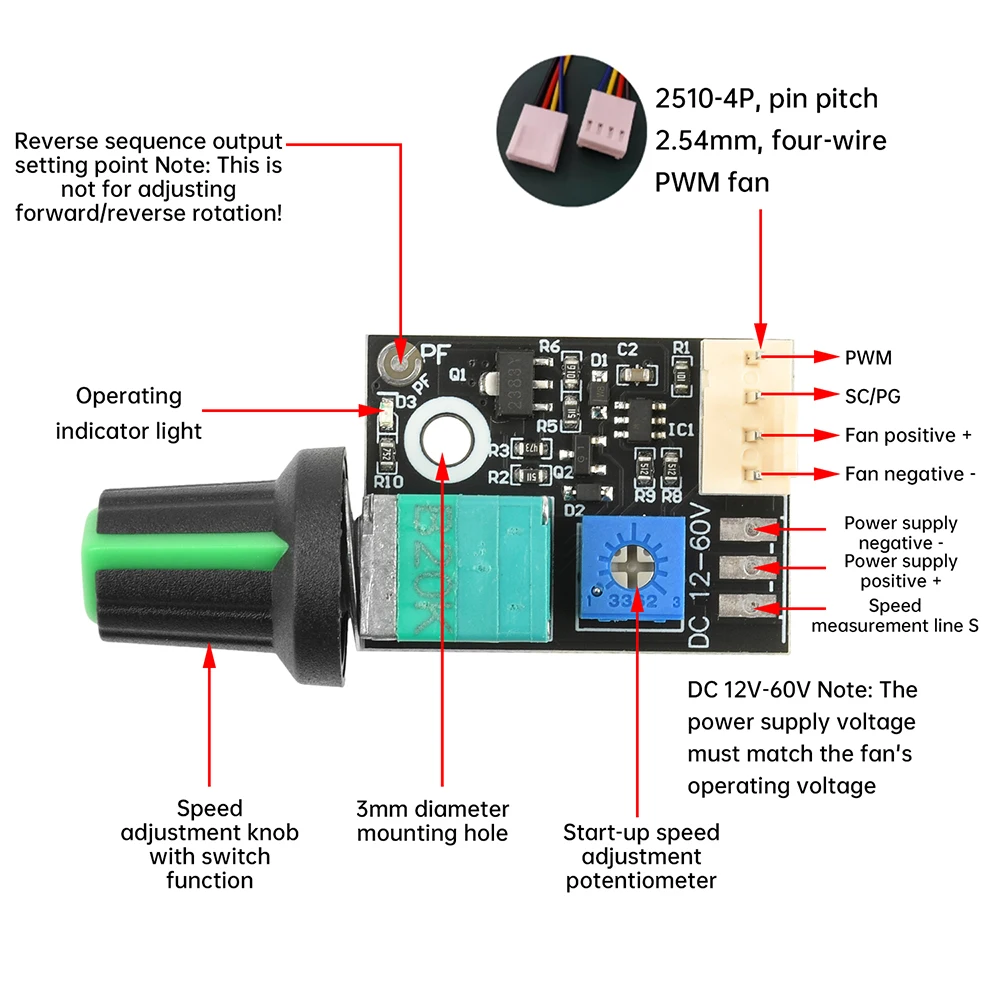

Tipo de interfaz de salida: desplazamiento 2510-4P, conectores estándar de CPU y ventilador de chasis, paso de pin 2,54 mm

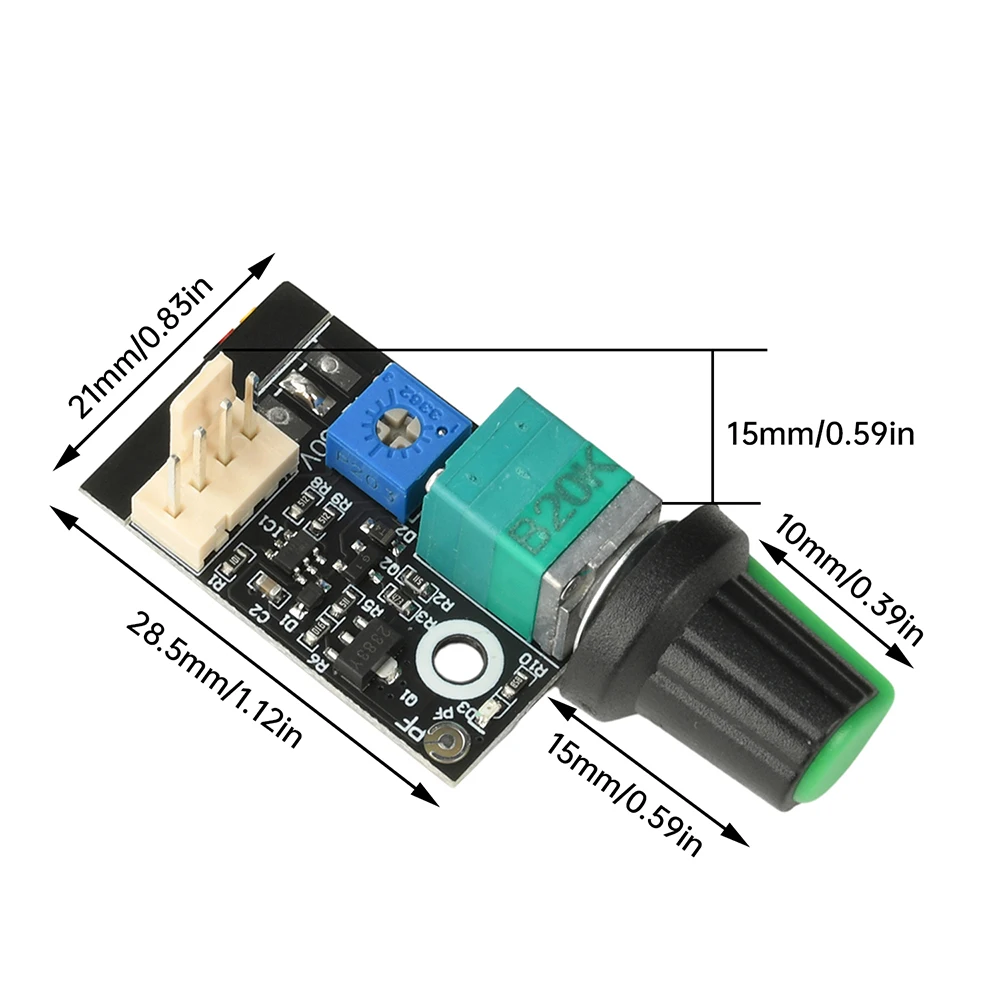

Dimensiones del circuito: placa de circuito 28,5 mm x 21 mm, el tornillo de la perilla sobresale 15 mm, orificio de montaje de la perilla 7 mm, diámetro del orificio de montaje de la placa 3 mm

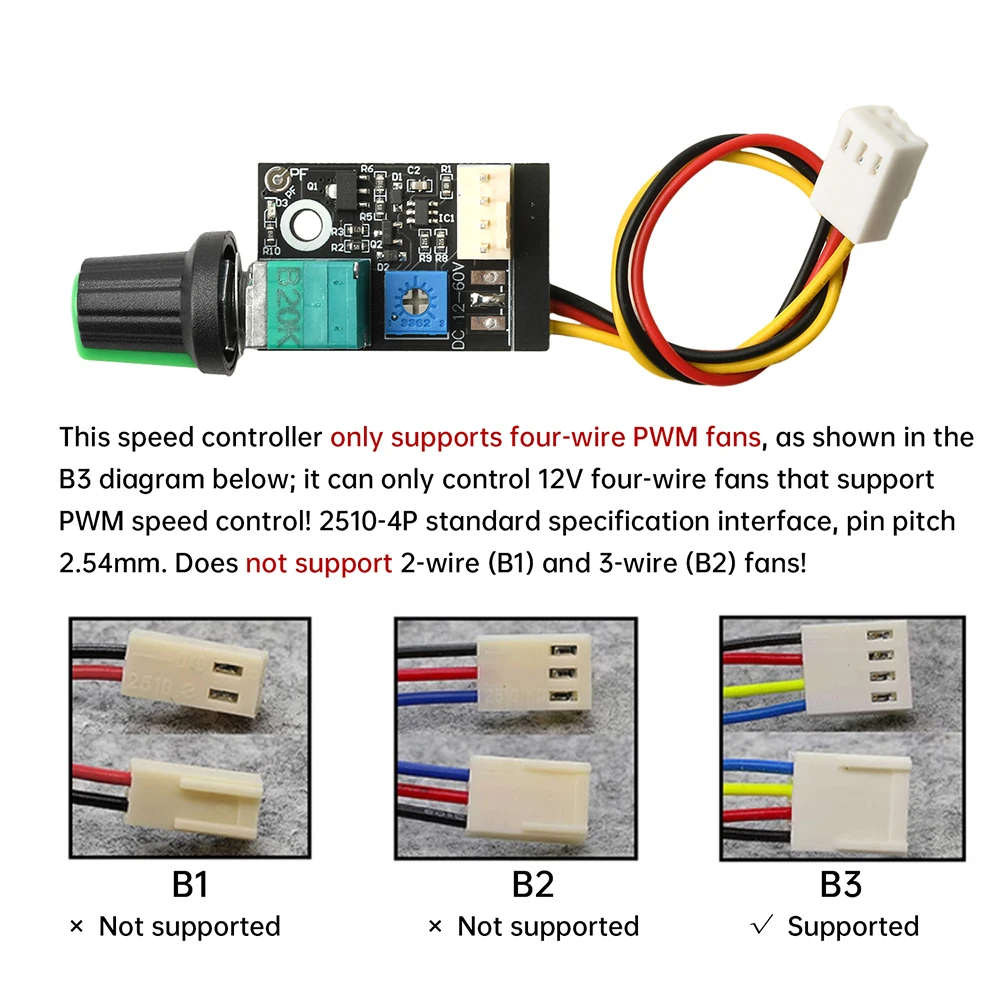

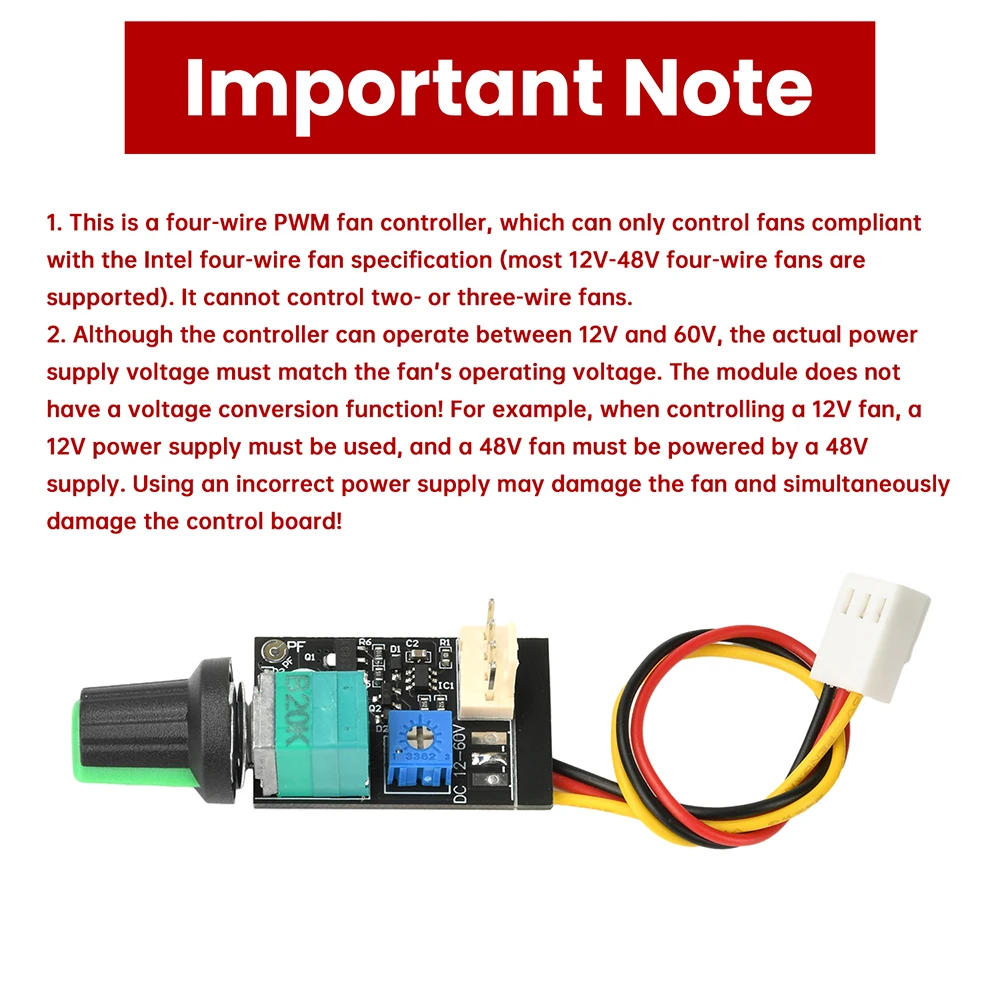

1.Este es un controlador de ventilador PWM de cuatro cables y solo puede controlar ventiladores que cumplen con las especificaciones de ventilador Intel de cuatro cables (se admiten la mayoría de los ventiladores de cuatro cables de 12 V-48 V).No puede controlar 2-3 ventiladores de cable
2.Aunque el controlador puede funcionar entre 12 V y 60 V, el voltaje real de la fuente de alimentación debe coincidir con el voltaje de funcionamiento del ventilador.¡El módulo no tiene función de conversión de voltaje!Por ejemplo, al controlar un ventilador de 12 V, se debe utilizar una fuente de alimentación de 12 V y un ventilador de 48 V debe funcionar con una fuente de 48 V.¡La selección incorrecta de la fuente de alimentación puede quemar el ventilador y dañar simultáneamente el tablero de control!
