Descripción
1.Utilizando materiales de alta calidad, la calidad está garantizada
2.El chip único mini tiene un voltaje amplio Hall BLDC de 6-28 V, nominal de 3,5 A.
3.Tamaño pequeño integrado, sin escobillas con controlador Hall, buen rendimiento y múltiples funciones
4.Casi todos los motores pequeños con Hall pueden conducir de manera estable
5.Hay un potenciómetro en la placa para regular la velocidad y se envía al cable de salida Hall.
Parámetros del producto:

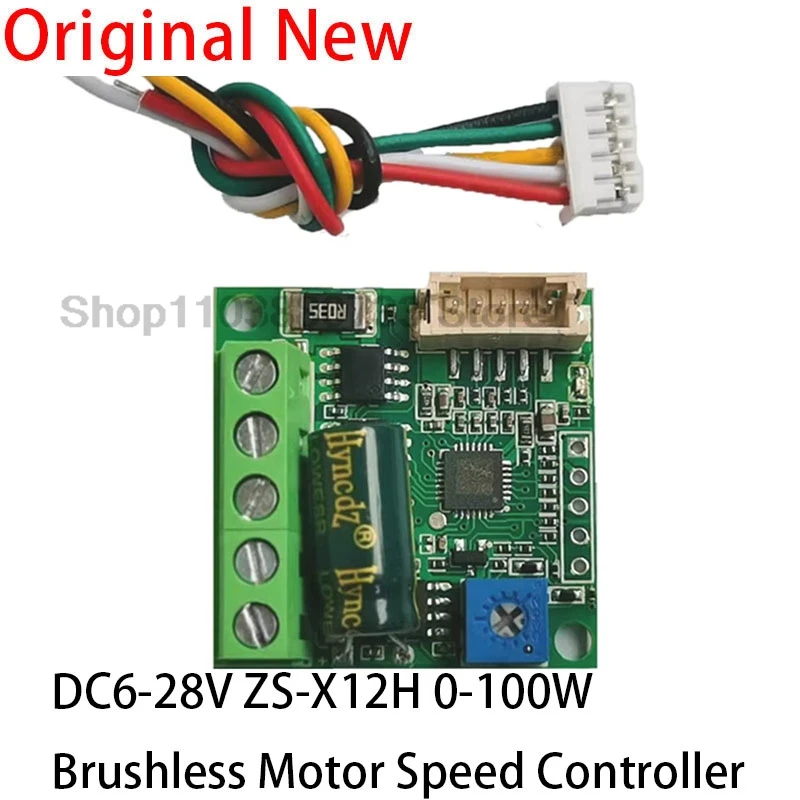

Nombre del producto: CC trifásico sin escobillas con unidad Hall
Modelo: ZS-X12H (con Hall)
Voltaje de funcionamiento: 6-28 V (límite 30 V)
Corriente de accionamiento: nominal 3,5 A pico 4 A.
Protección de límite de corriente y rotor bloqueado: protección de limitación de corriente cuando la corriente supera los 4 A, y el motor está bloqueado en rotor durante 5 segundos para protección de apagado
Notas del producto:
1.Este controlador es un DC trifásico sin escobillas con placa controladora Hall.El motor debe tener Hall y conectar la secuencia de líneas para que funcione normalmente.
2.Dado que la rotación hacia adelante y hacia atrás es una conmutación dura sin retardo y un frenado de alta velocidad, habrá un gran impacto, por lo que estas dos funciones no se pueden operar a alto voltaje y velocidad máxima, y el acelerador de control de velocidad debe bajarse al 50 %. o menos.Sí, la operación forzada puede dañar el tubo de alimentación y el chip.
3.La potencia de este módulo es pequeña (hasta 100W) y la capacidad de sobrecarga es débil.Debe usarse con un margen.No está permitido conectarse a un motor de alta potencia para el trabajo o la máquina de prueba.El trabajo forzado tiene riesgo de sufrir daños por impacto en el tubo de alimentación.Se recomienda utilizar una fuente de alimentación de 12 V dentro de 42 W, fuente de alimentación de 24 V dentro de 84 W.
4.Esta unidad es un ventilador de baja potencia sin escobillas con unidad Hall y también se puede integrar en otros sistemas.Se utiliza especialmente para bombas de aire, bombas de agua, bombas de aceite, ventiladores, etc.y motores eléctricos de control industrial de motores sin escobillas trifásicos de CC de espacio pequeño y baja potencia.Las herramientas pequeñas, etc., no son adecuadas para motores de alta potencia, como trabajos de corriente a carga completa a largo plazo, se recomienda fortalecer la disipación de calor.
5.No hay ningún fusible en el circuito de alimentación de la placa principal.Se recomienda agregarlo usted mismo.La conexión inversa de los polos positivo y negativo de la fuente de alimentación causará daños permanentes a algunos chips de la placa (incluso durante 1 segundo).
Instrucciones de depuración: lea y comprenda, y luego pruebe la máquina
Después de recibir la placa del controlador, primero verifique si la interfaz puede corresponder a la interfaz de su motor sin escobillas.
1.Generalmente hay 5 cables Hall o interfaces en el motor sin escobillas, dos de los cuales son líneas de alimentación Hall y tres son líneas de señal Hall, que deben distinguirse, especialmente las líneas de alimentación Hall (las líneas de alimentación Hall generalmente utilizan rojo y negro líneas., algunos no lo son, no sé cómo encontrar una manera de buscar un fabricante de motores que lo solicite) No te equivoque.Las tres líneas de señal Hall generalmente están marcadas con a(Ha) b (Hb) c(Hc), y también hay tres puertos Ha Hb Hc en la placa del controlador, etc.caracteres, correspondientes entre sí
2.Hay tres cables de fase relativamente gruesos en el motor.También hay interfaces de cable trifásico en la placa del variador.Están marcados respectivamente con A(U) B(V) C(W) y otros caracteres similares, y también están conectados correspondientemente y confirmados correctamente.Después de energizar la fuente de alimentación principal, encienda el potenciómetro del acelerador aproximadamente un 20% y podrá girar normalmente y suavemente.(Si las interfaces están correctamente mapeadas según las etiquetas, la fuente de alimentación no funcionará correctamente y no se podrá descartar la posibilidad de etiquetado no estándar por parte del fabricante u otras razones.Presione los siguientes 3 ya que la definición de la interfaz no está clara para depurar)
3.Si no conoce la definición del cable de fase del motor y del cable Hall, o la marca del fabricante no está estandarizada, no puede funcionar normalmente, entonces puede conectarlo a ciegas de acuerdo con el siguiente método y luego cambiar lentamente el cable Hall. secuencia, primero conecte las tres fases del motor.La línea y la interfaz de línea de fase de la placa controladora están conectadas arbitrariamente.Hay cinco líneas de señal Hall en el motor y tres líneas de señal Hall en la placa controladora.Se deben conectar los tres puertos de señal Hall de la placa controladora.La placa principal proporcionará una fuente de alimentación de 5 V, uno de los cables de tierra rojos de 5 V y un cable de tierra negro del cable de pasillo que enviamos debe encontrar una manera de conectarse con el cable de alimentación de la sala del motor, ¡recuerde!!!)Después de verificar que todas las conexiones sean correctas, enciéndalo para la depuración de encendido de corriente pequeña de bajo voltaje (6-12 V) (0,5-1 A) (si las condiciones lo permiten, utilice una fuente de alimentación de corriente constante o una fuente de alimentación de baja potencia más una resistencia limitadora de corriente., etc.), encienda el potenciómetro en la placa para ajustar la velocidad del acelerador aproximadamente un 20%, si el motor Si no gira o hay otros fenómenos anormales, la alimentación se apaga inmediatamente y luego la secuencia de los cables trifásicos del motor se cambia nuevamente (porque la interfaz del cable de fase en nuestra placa de accionamiento es un terminal, es más conveniente conectar y desconectar el cable, por lo que uso el cable de fase del motor para reemplazar el cable).Si la línea de fase del motor es fija, la secuencia de las tres líneas de señal Hall es la misma y depende de las preferencias personales), hasta que pueda girar suavemente después del encendido, lo que indica que el cableado es correcto.Hay 6 combinaciones diferentes de intercambio de secuencia de líneas.Enumerarlo: Si el orden actual de los cables de fase conectados se define como ABC, se puede cambiar a ACB BAC BCA CAB CBA.Estas combinaciones se cambian una vez y la máquina de prueba eléctrica está encendida.Sólo una de estas 6 combinaciones es correcta.
4.Cuando el cableado sea incorrecto y el funcionamiento no sea normal, no pruebe la máquina con alta corriente y alto voltaje, de lo contrario existe el riesgo de dañar la placa controladora.Después de cambiar las tres líneas de fase del motor, si la secuencia de líneas es correcta, el motor funcionará suave como la seda y comenzará a baja velocidad después del encendido.El par estable es grande; Si los tres cables de fase del motor no están conectados en secuencia,
Generalmente tienen las siguientes características que se enumeran a continuación:
1.Después de encender la alimentación, el motor no puede arrancar normalmente y no tiene respuesta, o solo tiembla cuando arranca y no puede girar normalmente.
2.Hay una ligera sacudida, es difícil comenzar, no se puede levantar y emite un ligero sonido de baño, y a veces es necesario girarlo manualmente para levantarlo.
3.El motor puede girar en una dirección, pero no puede girar en la otra dirección y hay un ligero sonido de ducha.
4.El motor comienza a vibrar mucho y es débil, hay un sonido de baño, la corriente obviamente es demasiado grande y el tubo de alimentación obviamente se calienta.
Descripción de la interfaz del producto:
1.Salida de línea de fase A B C al motor
2.Fuente de alimentación principal VCC GND (fuente de alimentación CC externa)
3.Entrada de señal de control de velocidad del ciclo de trabajo externo PWM (amplitud de señal PWM 3-5 V, frecuencia 1 KZ-20 KHZ) Esta interfaz admite operación de velocidad completa cuando se conecta a 5 V y se detiene cuando está conectada a tierra
4. Salida de señal de pulso del tacómetro FG (solo se reserva la interfaz, sin soporte técnico)
5.Interfaz de control directo y reverso DIR (el nivel bajo activo se puede conectar al interruptor externo de tierra)
6.Interfaz de control de freno de FRENO (el nivel bajo activo se puede conectar al interruptor externo de tierra)
7. Interfaz de entrada de fuente de alimentación de señal Ha Hb Hc + 5V GND Hall, generalmente los motores con Hall tienen 5 cables correspondientes
Nota: La instalación de módulos electrónicos requiere conocimientos básicos y requiere cierta base electrónica profesional y capacidad práctica.¡Compre con cuidado!
