Descripción
Por favor, no encienda sin carga.
Nota:
US-52 aplica para motor de inducción AC de velocidad ajustable.
6-250W sin condensador de filtro

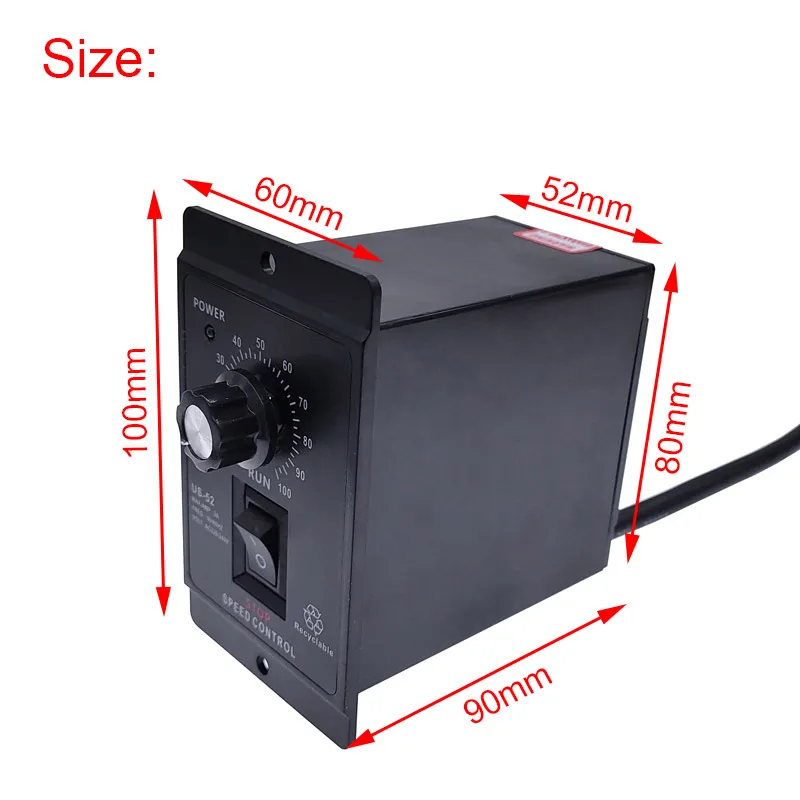

Especificaciones

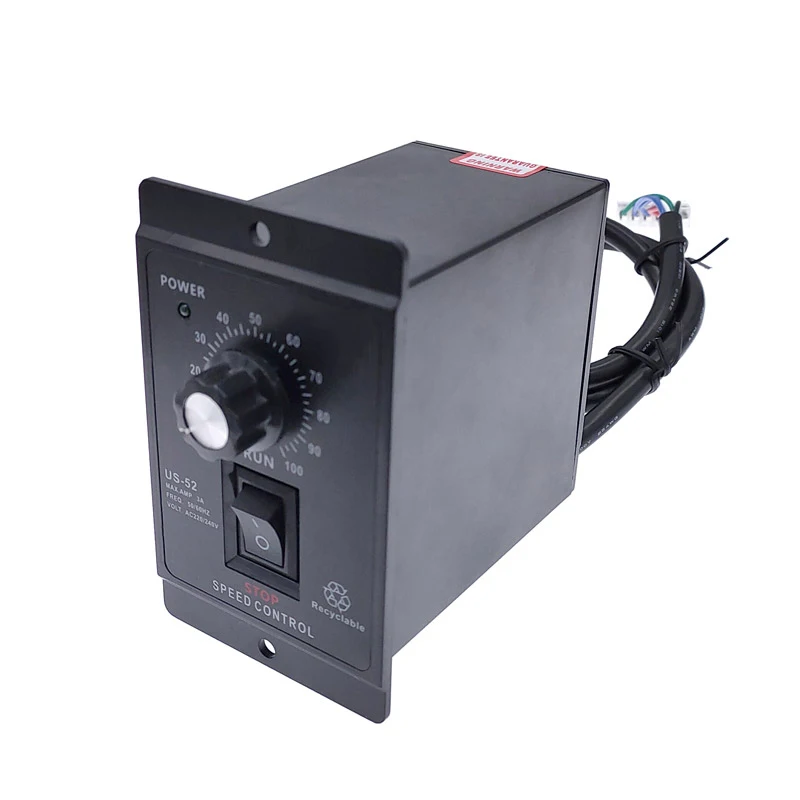

Nombre del producto: Controlador de velocidad del motor
Modelo: US-52
Material : PVC
Tipo de conector: 6 pines
Valor nominal: 220V CA, 50HZ
Potencia: 400W

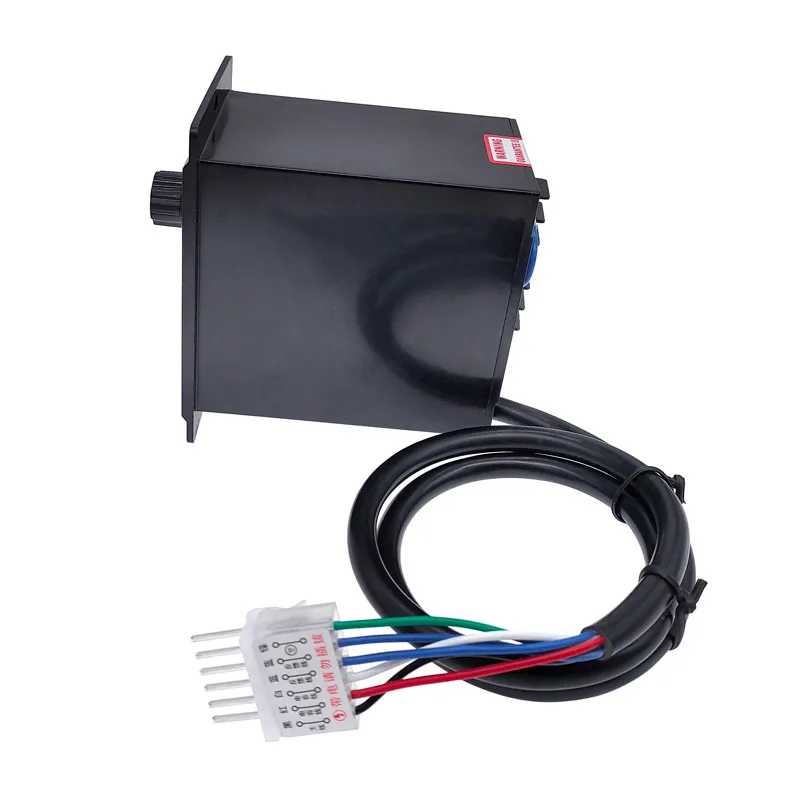

Longitud del cable: 60cm

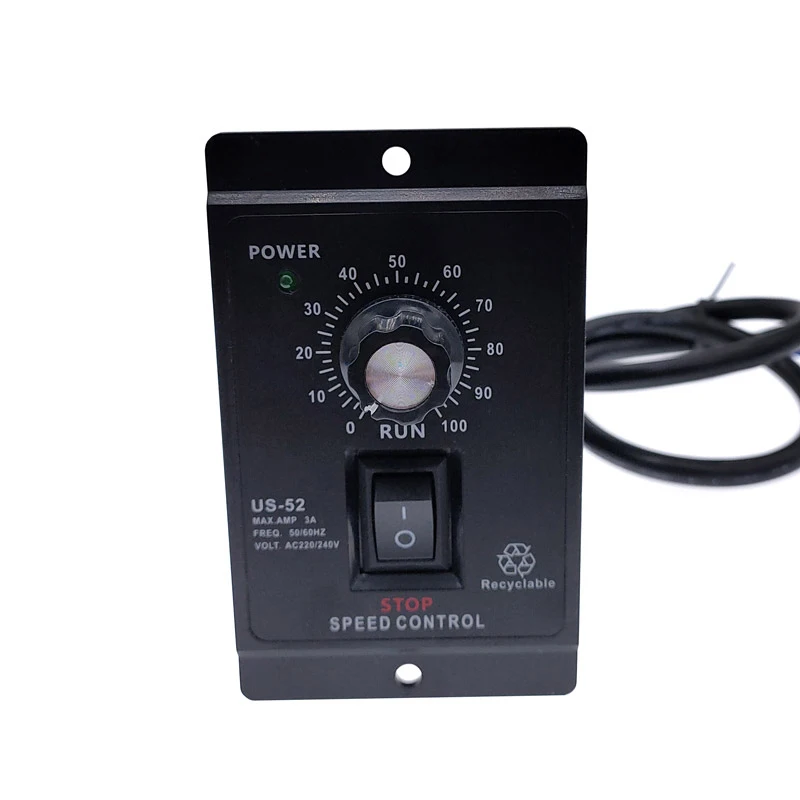

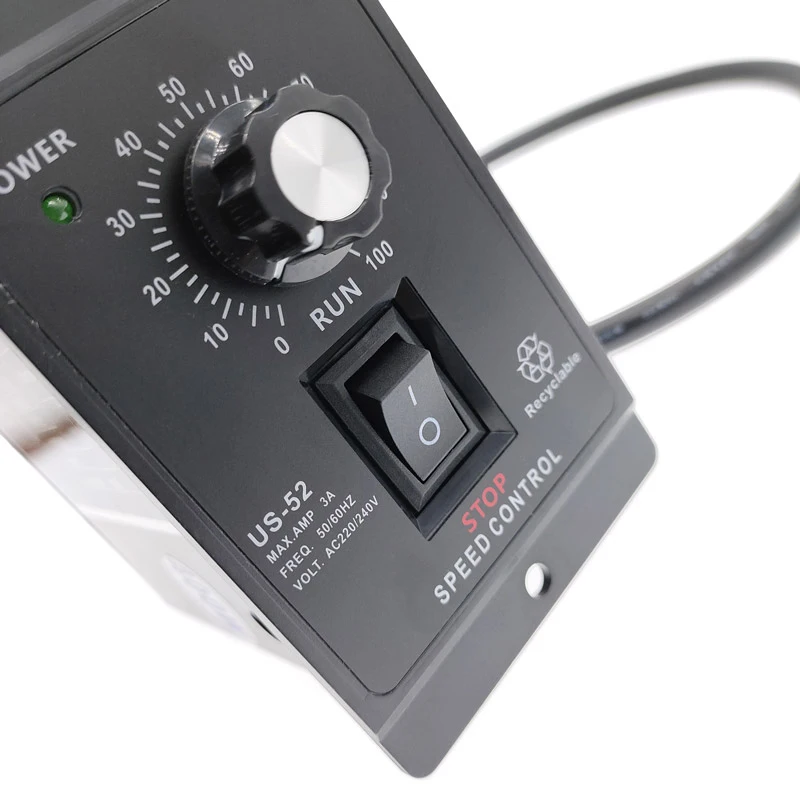

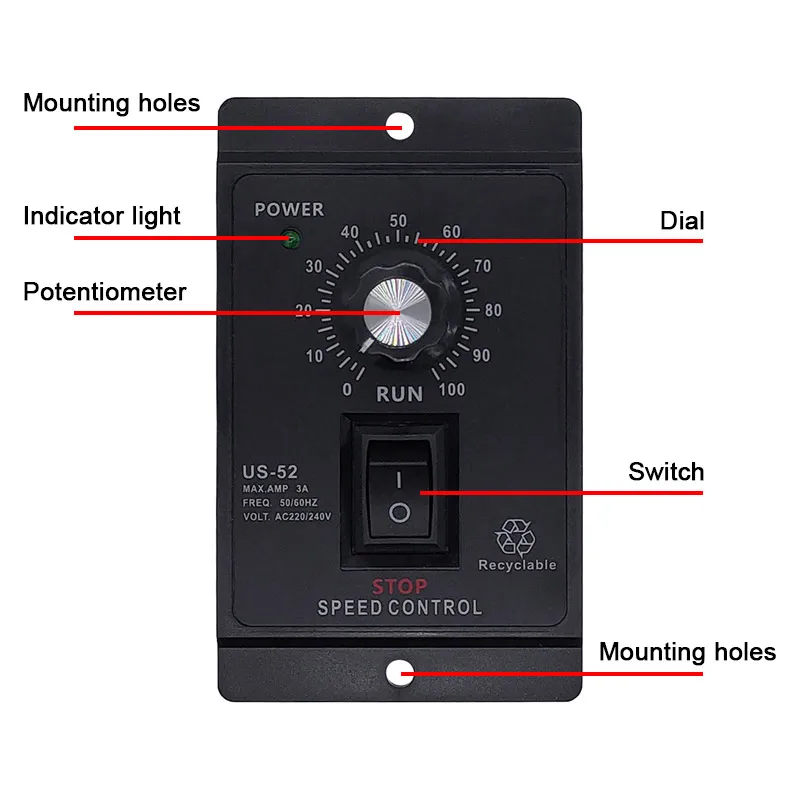

Indicador LED verde, 6 terminales, interruptor de encendido/apagado para controlar, el interruptor de perilla para ajustar la velocidad. Se utiliza para máquinas herramientas, maquinaria textil, máquina transportadora, mecanismo de impresión, maquinaria de alimentos, máquina expendedora, maquinaria de embalaje, máquina de engomado, etc. No es adecuado para usuarios de EE. UU.
Método de uso
1. Apague la alimentación, conéctela de acuerdo con el diagrama de cableado y asegúrese de que la conexión sea correcta.
2. Fije bien el controlador y ajuste la velocidad al "0" más bajo, para evitar una gran corriente repentina y daños permanentes al iniciar la fuente de alimentación;
3. Luego encienda la alimentación y ajuste la perilla de velocidad a la posición deseada. Por favor, apague la alimentación cuando no sea necesario;
4. El regulador está conectado al motor. Si se descubre que el par o la velocidad no cumplen con los requisitos, Ajuste el potenciómetro de ajuste fino en el lateral del producto.

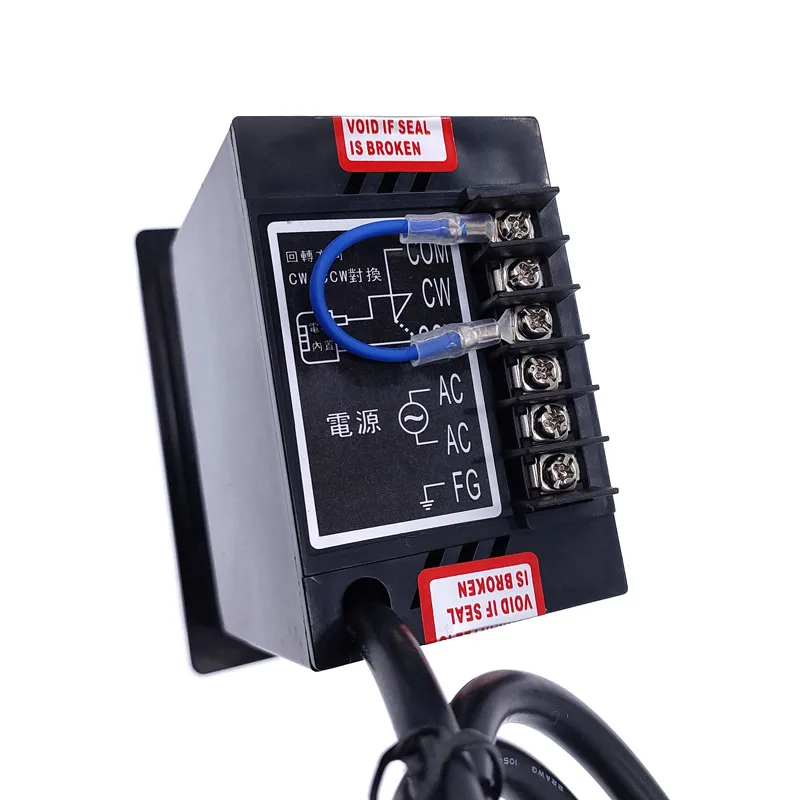

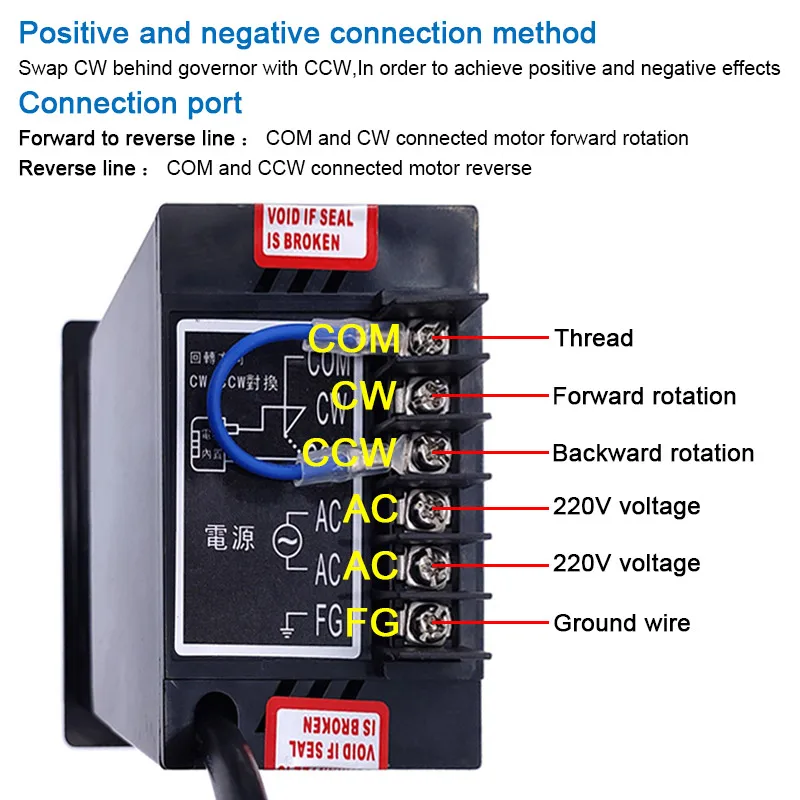

5. Para cambiar la dirección de funcionamiento del motor, simplemente reemplace las líneas de puente de "CCW" y "CW" en la parte posterior del controlador.
6. Seleccione la conexión corta COM y CW, luego el motor girará en sentido horario.
7. Seleccione COM y CCW conexión corta, luego el motor hace rotación en sentido antihorario.
(Al cambiar de dirección, no cambie la dirección hasta que el motor deje de funcionar por completo).

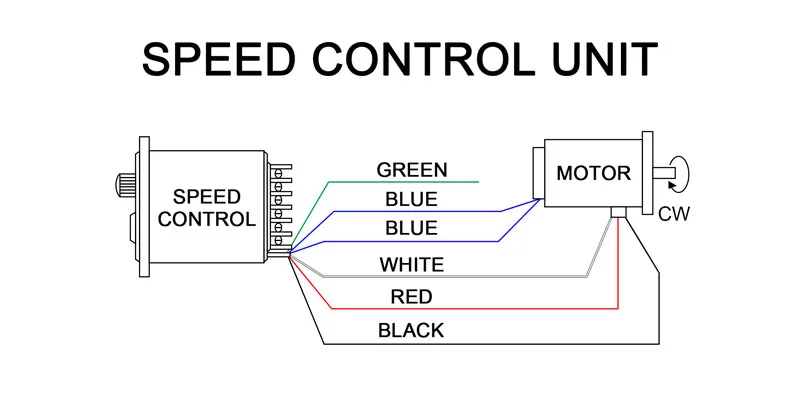

Método de cableado

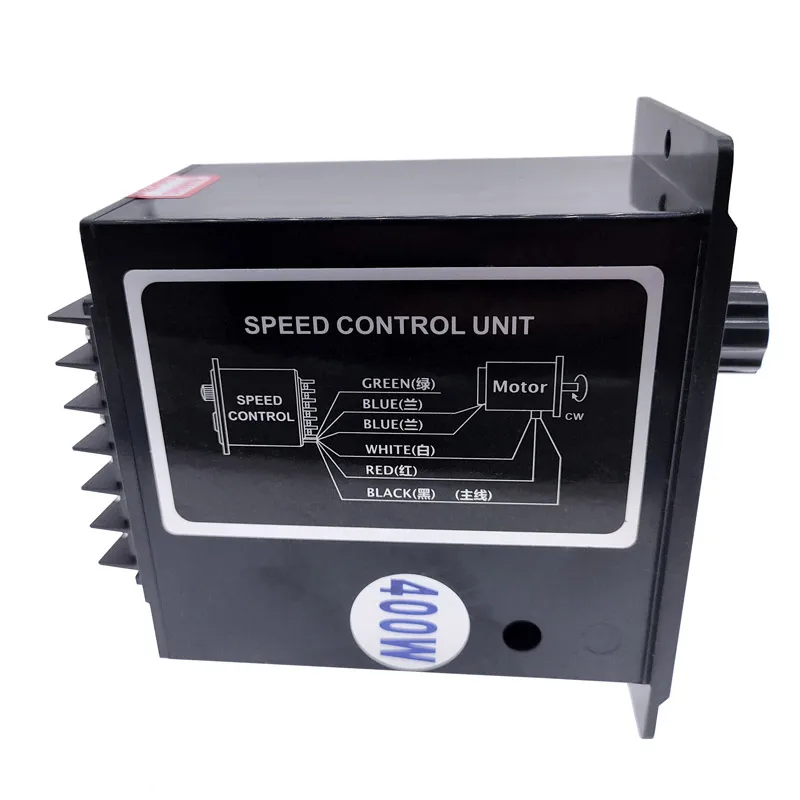

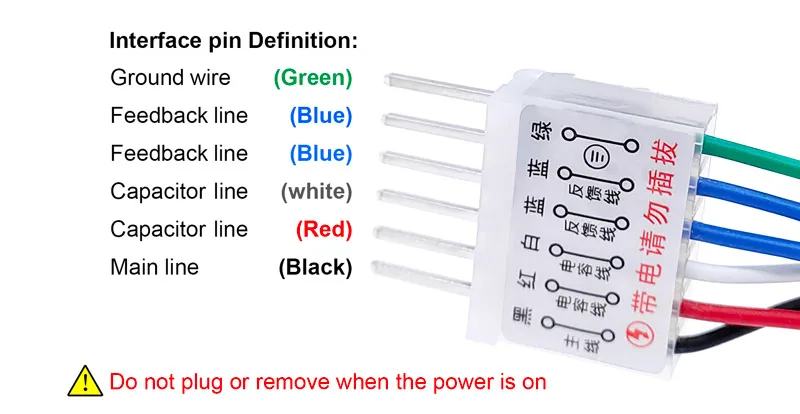

El cable negro es el cable principal del motor, el rojo y el blanco son los cables auxiliares del condensador, y 2 cables azules son los cables de retroalimentación de control de velocidad, el cable verde es el cable de tierra.
El paquete incluye
1 controlador de velocidad
