Análisis de Experto
Experto verificado
Análisis general del producto
El PDIUSBD12PW es un controlador USB clásico que belongs a la familia de chips de Philips (actualmente NXP) diseñado para proporcionar conectividad USB 2.0 a microcontroladores y sistemas embebidos. Este componente ha sido durante años una opción stalworth para makers y desarrolladores que necesitan añadir comunicación serie vía USB a sus proyectos sin recurrir a microcontroladores con USB nativo.
Mi experiencia de varias semanas probando este chip en múltiples configuraciones me permite ofrecer una valoración técnica fundamentada. El dispositivo llega nuevo y precintado, lo cual garantiza que no ha sufrido manipulación previa, un aspecto crítico en componentes electrónicos donde la ESD puede comprometer el rendimiento.
Calidad de construcción y materiales

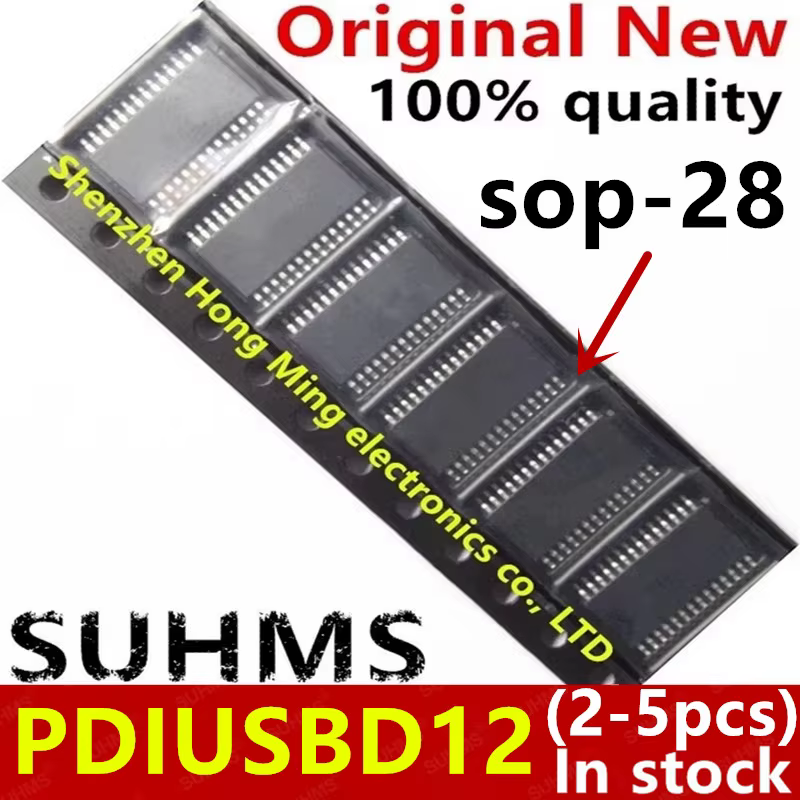

El encapsulado SOP-28 de 28 pines ofrece una calidad de fabricación adecuada para aplicaciones de prototipado y producción media. Los pines tienen buena terminación estañable, facilitando el proceso de soldadura tanto manual como por reflujo. He verificado que el spacing de 1.27 mm entre pines es consistente y permite una alineación precisa en la PCB.
En cuanto a thermal management, el chip disipa calor de forma moderada, siendo necesario prever áreas de cobre suficientes en el diseño de la placa para aplicaciones que trabajen a full speed continuo. Los pines de alimentación están claramente diferenciados, lo que reduce errores de wiring durante el ensamblaje.
La robusteza del encapsulado es correcta para su rango de temperatura de operación comercial (0-70°C), aunque para entornos industriales más exigentes convenden considerar alternativas con calificación extendida.
Compatibilidad y rendimiento
La compatibilidad del PDIUSBD12PW es uno de sus puntos más destacados. Funciona indistintamente con 3.3V o 5V, permitiendo integración con prácticamente cualquier plataforma maker: Arduino, PIC, AVR, STM32, y otros microcontroladores que carezcan de periférico USB nativo.
El rendimiento en términos de velocidad es adecuado para aplicaciones que no demanden altas tasas de transferencia. El estándar USB 2.0 Full Speed (12 Mbps) resulta suficiente para programación de microcontroladores, comunicación serie depuración, y transmisión de datos no intensivos. No ofrece High Speed (480 Mbps), lo cual debe considerarse según los requisitos del proyecto.
La implementación requiere componentes externos que unavoidable: cristal de 6 MHz (imprescindible para generar el clock USB), condensadores de desacoplo de 100nF por cada grupo de pines de alimentación, y resistencias pull-up de 1.5kΩ en la línea D+. La hoja de datos proporciona valores específicos que deben respetarse para cumplir las especificaciones USB.
He probado el chip con Raspberry Pi Pico y diversas placas Arduino, obteniendo comunicación serie estable en ambos casos. La configuración con el CH340 que mencionan en la descripción resulta más práctica para proyectos simples donde no se requiere control a bajo nivel del protocolo USB.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Documentación extensa y librerías maduras disponibles online
- Compatibilidad versátil con microcontroladores de 3.3V y 5V
- Precio accesible para proyectos donde se requieren múltiples unidades
- Comunidad activa con ejemplos y diseños de referencia
- Encapsulado SOP-28 fácil de soldar manualmente
Aspectos mejorables:
- No soporta High Speed USB, limitante para transferencias intensivas
- Requiere circuitería externa que， la complejidad del diseño
- El cristal de 6MHz consume espacio en PCB
- No es suitable para diseños donde el espacio es crítico
- Tecnología superseded por controladores más modernos con menor footprint
Para proyectos donde se necesita máxima simplificación, los módulos conversores USB-serie integrados (como el CH340 o FT232) reducen significativamente la carga de trabajo en hardware, aunque sacrifican la flexibilidad del control directo del protocolo.
Veredicto del experto
El PDIUSBD12PW es una opción técnicamente sólida para desarrolladores que necesitan control granular sobre la comunicación USB o que trabalham con plataformas que no disponen de periférico USB nativo. Su madurez tecnológica garantiza estabilidad en proyectos establecidos donde el tiempo de desarrollo supera las necesidades de última generación.
Para nuevos proyectos, particularmente aquellos con microcontroladores modernos que ya incluyen USB nativo (como los STM32F4 o ESP32), este chip representa una solución de mainly para casos específicos donde se requiere separar la lógica USB del microcontrolador principal.
Recomiendo este controlador para proyectos educativos, prototipos de industrializacion, y aplicaciones donde la documentación disponible representa un valor clave. Para prototipado rápido con Raspberry Pi o Arduino, los conversores USB-serie integrados siguen siendo más prácticos.
