Controlador TZT para ecolink & Zello YY, placa de interfaz de voz, Radio-red, tarjeta de sonido USB, versión

TZTInterfaz de Audio USB R1, controlador All Star Link, versión de tarjeta de sonido USB para Echolink SSTV PSK31 YY

Descargar Manual de usuario:


Características:
1.Con el chip de tarjeta de sonido USB Karaoke de red dedicada, el sonido es más claro y el ruido de fondo es menor.Puede especificar YY para usar sonido USB para la conexión, y la tarjeta de sonido que viene con su computadora se puede usar para ver películas y reproducir música, sin afectarse entre sí.
2.El chip USB dedicado detecta la señal SQL de la estación y utiliza la señal SQL para controlar el reenvío del software YY.Reemplaza el gatillo VOX original.Evita que el cable de conexión induce el voltaje incorrecto active el reenvío YY.La capacidad antiinterferencias ha alcanzado un nivel súper.
3.Chip de detección de sonido profesional.Detecta el sonido del altavoz de la computadora y controla el PTT, de modo que el transceptor portátil y el relé avanzen el sonido del altavoz de la computadora.
4.El lado de la computadora controla el PTT del transceptor portátil y utiliza optoacopladores para aislamiento fotoeléctrico para garantizar que el ruido del lado de la computadora no entre por el walkie talkie.
5.Utilice un transformador de aislamiento de alta calidad.Aísle el audio de la tarjeta de sonido USB y el audio del transceptor portátil para reducir aún más las interferencias.
6.Utilice cuentas magnéticas para aislar la interferencia de energía y la radiación de alta frecuencia.
7.PCB que utiliza material de alta calidad: PCB FR4 de doble cara con clasificación de fuego 94V0.Todos los componentes de la placa son componentes SMD de alta calidad.
8.Su carcasa totalmente metálica puede aislar todas las interferencias espaciales.
9.Soporte para ASL.

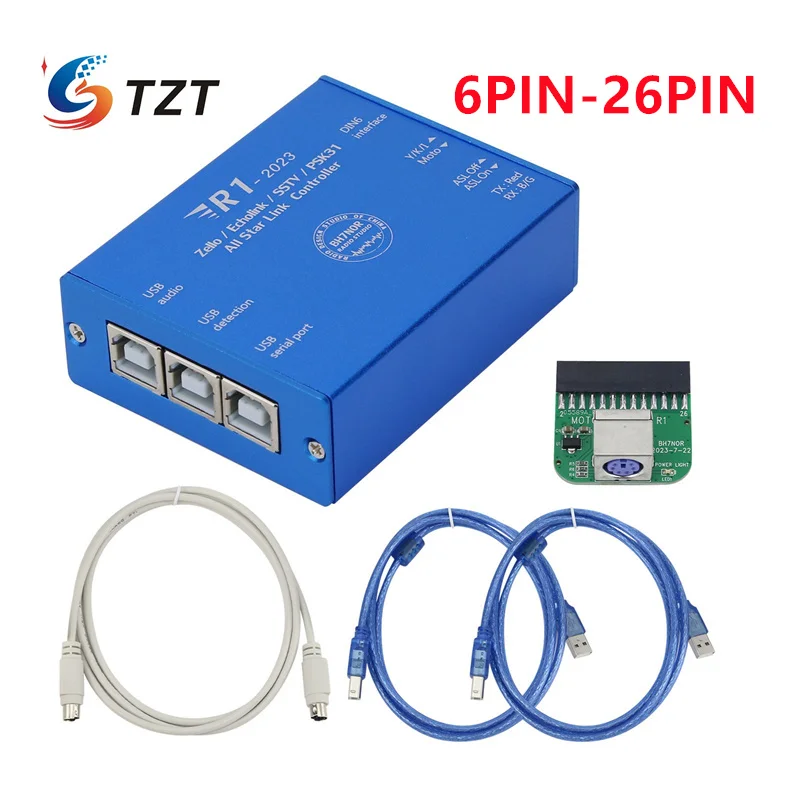

Paquete incluido:
- 1 unidad principal
- 2 cables USB
- 1 cable de datos de 6 pines
- 1 placa de conversión de 6 pines a 16 pines

Nota:
- Debido al cambio del método de control de ZELLO, los R1 y R4 actuales y vendidos anteriormente no son compatibles con ZELLO.Le notificaremos por separado después de que la nueva versión modificada sea compatible con el control de ZELLO.

Atención:
- Solo es adecuado para personas con capacidad práctica, para conectar relés, radio móvil y transceptor portátil.
- Si esta placa de interfaz YY se utiliza para conectar un relé, el relé debe desactivar la función de retardo.De lo contrario, faltará texto cuando esté recién conectado.Sin embargo, pueden producirse ecos repetidos.Esto se debe a que el principio PTT controlado por voz determina que el relé no se puede encender ni retrasar.No es un defecto de esta placa de interfaz.
- La carcasa metálica está personalizada en pequeñas cantidades.Su orificio para tornillo tiene un cierto error de proceso, pero la apariencia es muy buena y el borde no raya la mano.Asegúrese de que no le importe antes de comprar.¡Gracias!

Diagrama de función de la placa base

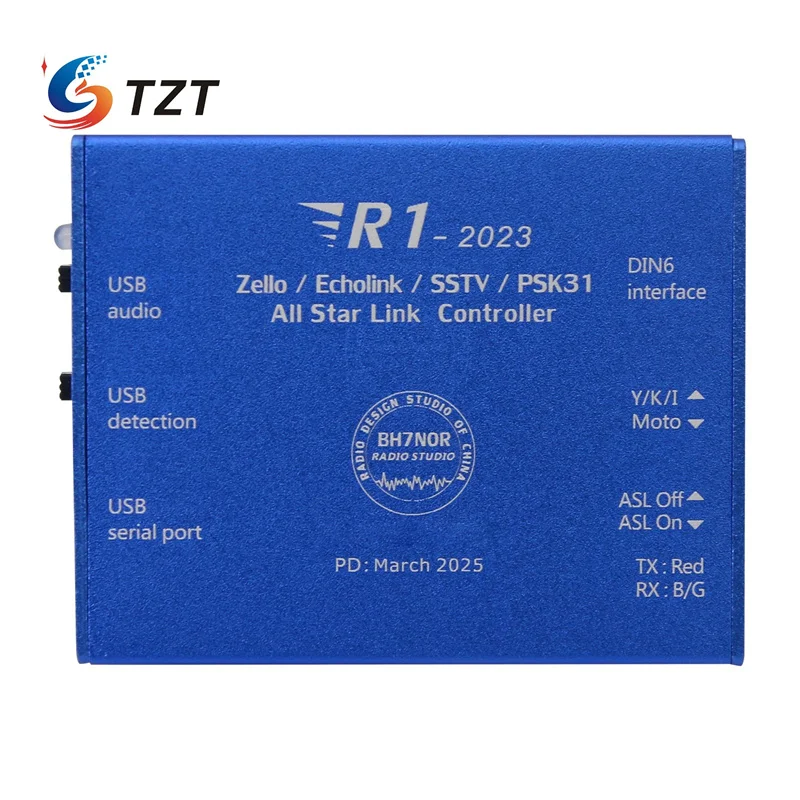

Descripción de la función de pantalla externa R1 con grabado láser

“TX: ROJO” y “RX:B/G”: Estos son indicadores de estado LED.
Cuando R1 controla una radio externa, R1 se ilumina en rojo.
Cuando la radio externa recibe la señal, luz azul R1 o luz verde.

Posición del interruptor-MOTO:Conecte una placa convertidora de 6 pines a 16 pines, utilizada por las estaciones de radio Motorola (interfaz de 16 pines, (accesorios predeterminados).Conecte una placa convertidora de 6 pines a 26 pines, utilizada por las estaciones de radio Motorola (interfaz de 26 pines) (accesorios opcionales).

Posición del interruptor-Y, K, C:Conexión directa, YAESU, Kenwood, ICOM... Uso de radio (interfaz TNC de 6 pines)

Posición del interruptor-ASL APAGADO:AllStarLink está desactivado, el chip de la tarjeta de sonido USB deja de detectar COS/CTCSS y controlar PTT.

Posición del interruptor –ASL ON:
Nota 2: “ASL ON”, use solo AllStarLink para conectarse con Raspberry Pi.En otros estados, ¡la posición del interruptor debe estar en ASL OFF!

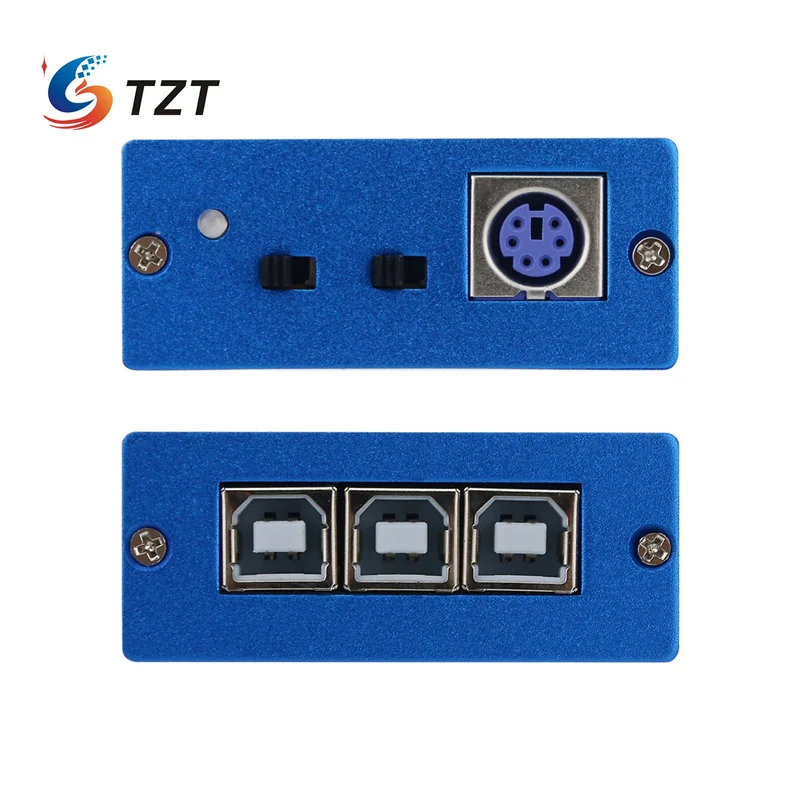

Interfaz DIN 6:
Utilice un cable de 6 pines.R1 para conectar YAESU / Kenwood / ICOM-radio;
Utilice un cable de 6 pines y una "placa de conversión de 6 pines-16 pines".R1 conecta Motorola-radio;
Utilice un cable de 6 pines y una "placa de conversión de 6 pines-26 pines".R1 conecta MotoTRBO-radio;
Audio USB:
Detección de USB:
Puerto serie USB:
Acerca del control squelch (SQL) habilitado, válido o inválido:
YAESU, Kenwood, radio ICOM interna, el valor de la señal SQL en la resistencia deberá ser inferior a 10K (máximo 10K), luego se aprobará la prueba.Si la señal SQL en el valor de resistencia es superior a 10K ( 10K), entonces no será compatible.
El uso del siguiente esquema es para YAESU FT-7800, el SQL en el número de resistencia R1202 es 4,7K, que es compatible con R1.

Cuando la resistencia de conexión de silenciamiento de su radio es de 47K o 100K, el control SQL no es válido.Si puede hacerlo usted mismo, puede cambiar la resistencia de conexión de silenciamiento a 4,7 K y el SQL es válido después de conectarse a R1.

Nota 3: Acerca de la radio del automóvil YAESU, Kenwood, ICOM si deben respaldar el uso de la conexión, si no comprende el esquema o necesita alguna confirmación, tome las fotografías del esquema de radio HD que me envió para su confirmación, envíe el esquema para ambas dos direcciones de correo electrónico:[email protected] [email protected]

Conexión DIY a otras estaciones de radio

PCB compatible con fecha de bricolaje 23 de mayo de 2020, todas las versiones futuras admiten bricolaje

Placa de conversión de 6 pines a 26 pines (conectada al accesorio de motoTRBO-26 pines):

A continuación se muestra la conexión física XPR4550:

Configuración de terminales de accesorios por CPS:
Tipo de audio RX: Silenciador filtrado
Pasador#17: Nivel de acción PTT de micrófono ext:
Pasador bajo#21: PL/Talkgroup Detección Nivel de acción: Bajo

"Placa de conversión de 6 pines a 26 pines" es compatible con la mayoría de las radios móviles Motorola con conector accesorio de 26 pines, incluidos, entre otros, los siguientes modelos:
Serie XPR: XPR4300, XPR4350, XPR4380, XPR4500, XPR4550, XPR4580, XPR5350, XPR5550, XPR8300
Serie XiR: XiRM8200, XiRM8220, XiRM8228, XiRM8620, XiRM8628, XiRM8660, XiRM8668 Serie DGM: DGM4100, DGM6100
Serie DM: DM3400, DM3401, DM3600, DM3601, DM4400, DM4401, DM4600, DM4601
Nota 4: No hay garantía de que todas las versiones se puedan utilizar normalmente; asegúrese de que la versión de radio coincida con su región.

A continuación se muestra la imagen de la placa de conversión de 6 a 16 pines (el accesorio a conectar a Motorola-16 pines):

La placa de conversión de 6 pines a 16 pines anterior, es para radio Motorola y para uso para conexión en GM30, SM50, SM120, GM338, GM3688, GM950I

Configuración predeterminada de la radio:



Instalación del controlador:
-Chip de tarjeta de sonido USB: el sistema operativo Windows tiene el controlador integrado; por lo tanto, no se necesita instalación.
-Chip de detección de clave intermedia del mouse USB: el sistema operativo Windows también tiene el controlador integrado; por lo tanto, no se necesita instalación de controladores.
-Pero es necesario instalar el controlador serie USB, el enlace de descarga es el siguiente:
http://avrtx.cn/download/USB%20driver/CH340/CH340%20DRIVER.ZIP
http://www.wch-ic.com/search?t=all&q=CH340(Compatible con controlador CH341)

Nota 5: Con respecto a esta caja de electrodomésticos R1, tenga en cuenta que cuando se reinicie la PC, se volverá anormal.Primero apague/apague la fuente de alimentación de la radio y luego reinicie solo la PC.
El motivo del problema anterior está relacionado con el principio de control de conducción de R1 y PC.Aún no hay solución a este problema.
Para obtener información adicional, si el control R1 encuentra una anomalía después de que la PC se apague, configure "apagado de la PC=USB sin fuente de alimentación" en el BIOS de la PC.

Configuración de Allstarlink y URL de descarga del espejo del sistema Raspberry Pi:
https://allstarlink.org/
https://hamvoip.org/
Configuración del sistema Raspberry Pi Valor de nivel de voz Rx
2) Establecer el nivel de voz Rx (usando la pantalla)
Rango de valores: 000-999
R1-2020, valores recomendados:
Mínimo 020 Máx. 111 Predeterminado 050
El valor real se confirma mediante prueba de radio.

Conexión para usar en YY: (YYY solo está disponible en versión simplificada china)
En el canal YY, seleccione la entrada del micrófono y la salida del altavoz en "Dispositivo de sonido USB PnP" en la interfaz de administración de audio del sistema. No seleccione la mejora del micrófono ni AGC. Si selecciona la opción, el audio de otra parte será muy fuerte y ruidoso.
Si desea configurar la radio externa para recibir el audio enviado entre sí a través de la red, elija presionar el mouse para hablar: el botón central (seleccionó el punto verde y haga clic en el botón central del mouse).
La transmisión de radio externa es el control predeterminado interno, no es necesario configurarlo.Consejo: La función de control del botón del mouse central debe reservarse para el software YY.Para evitar el reenvío incorrecto de comunicaciones de red, otros software no pueden superponer/reusar/sobrar el botón central del mouse.
Las dos últimas sugerencias son desactivar la función de mensaje de voz.Esto es para evitar perder el disparador en la comunicación.

Lista de paquetes:
-1 controlador R1
-2 cables USB-D
-1 cable de 6 pines.
-1 placa de conversión de 6PIN-16PIN
(Placa de conversión de 6PIN-16PIN o 6PIN-26PIN, opcional, elija uno de dos)

URL de descarga manual:http://avrtx.cn/

Nota: Díganos qué tipo de lámparas IC controlar al realizar el pedido, gracias.
